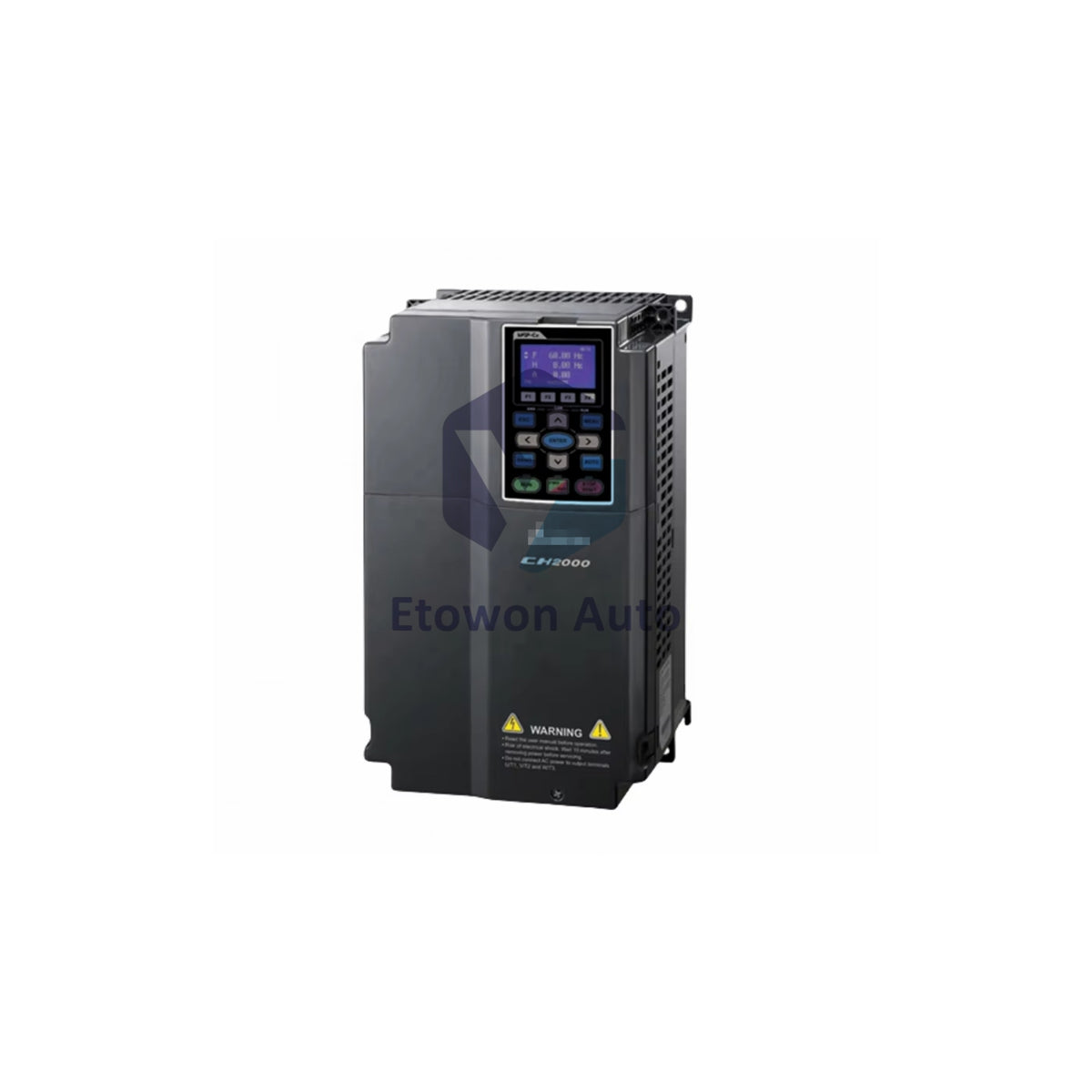

VFD900C23A-00 Variador de frecuencia de corriente alterna de 90 kW para uso pesado 346A Delta

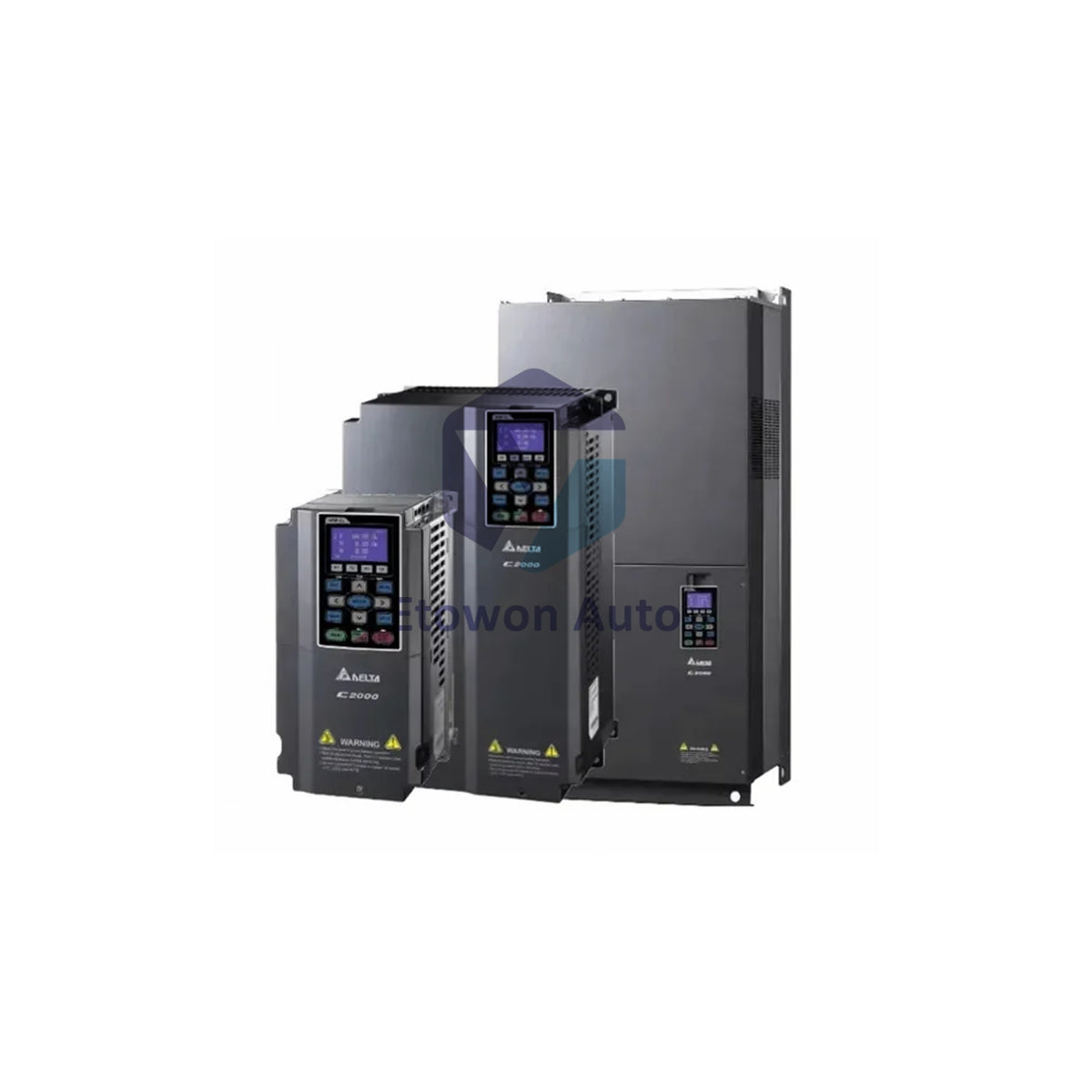

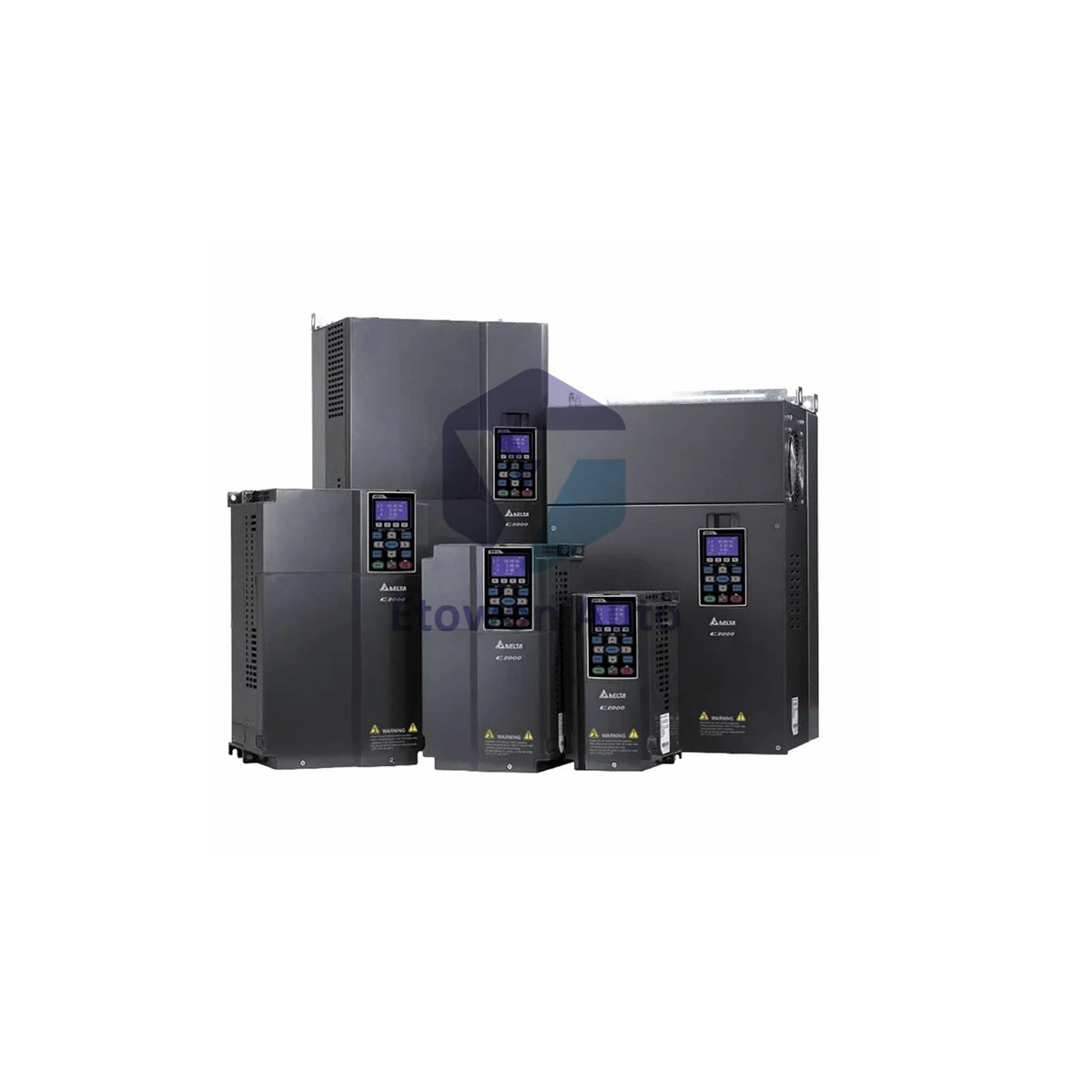

Variador Delta VFD900C23A-00 Serie C2000

El Delta VFD900C23A-00 es un variador industrial de corriente alterna de alta potencia. Pertenece a la confiable serie C2000. Este modelo ofrece una potencia de salida de 125 HP (90 kW). Funciona con alimentación trifásica de 230V. El variador incluye un reactor de corriente continua incorporado. Está diseñado para aplicaciones industriales de trabajo pesado.

Características y Ventajas Principales

• Alta Potencia de Salida: 125 HP (90 kW) para accionar motores industriales grandes.
• Reactor de Corriente Continua Incorporado: Mejora la calidad de la energía y reduce los armónicos.
• Diseño Robusto del Bastidor: Tamaño de bastidor F1 que garantiza durabilidad.
• Alta Capacidad de Corriente: Soporta hasta 346A para cargas exigentes.
• Grado Industrial: Diseñado para un rendimiento confiable en ambientes difíciles.

Especificaciones Técnicas Completas

• Fabricante: Delta
• Modelo: VFD900C23A-00
• Serie: C2000
• Voltaje de Entrada: 230V - 3 Fases
• Potencia Nominal: 125 HP (90 kW)
• Corriente para Trabajo Pesado: 346 A
• Corriente para Trabajo Súper Pesado: 255 A
• Tamaño del Bastidor: F1
• Grado de Protección: IP00 (Bastidor Abierto)
• Filtro EMC Incorporado: No
• Chopper de Frenado Incorporado: No
• Reactor de Corriente Continua Incorporado: Sí
• Tarjeta CANopen Incorporada: No
• Peso: 190.3 libras (86.4 kg)
• Dimensiones: 11.81" x 16.54" (300mm x 420mm)
• Método de Refrigeración: Refrigeración por aire forzado con ventilador interno
• Método de Control: Control vectorial sin sensor
• Frecuencia de Portadora: Ajustable de 1 a 15 kHz
• Temperatura Ambiente: -10°C a 50°C (14°F a 122°F) para operación
• Temperatura de Almacenaje: -20°C a 65°C (-4°F a 149°F)
• Humedad: 0-90% HR (sin condensación)
• Altitud: Hasta 1000m (3280 pies) sin reducción de capacidad
• Capacidad de Sobrecarga: 150% durante 60 segundos

Instalación y Configuración

• Instalar en un gabinete eléctrico protector (IP00 requiere protección completa).
• Asegurar ventilación adecuada con espacio suficiente para la circulación del aire.
• Usar cables de tamaño correcto para conexiones de alta corriente (346A).
• Agregar filtro EMC externo si es necesario para cumplir normativas.
• Conectar unidad de frenado externa para aplicaciones de frenado dinámico.
• Seguir todos los códigos eléctricos locales para puesta a tierra y seguridad.

Aplicaciones Típicas

• Bombas industriales grandes y sistemas de agua.
• Sistemas de transporte y manejo de materiales de alta potencia.
• Ventiladores industriales y equipos de ventilación.
• Mezcladoras y agitadores en plantas de fabricación.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es el propósito del reactor de corriente continua incorporado?

• R: Reduce los armónicos de la corriente de entrada. Esto mejora el factor de potencia y protege el variador de problemas en la línea eléctrica.

P: ¿Puede este variador proporcionar frenado dinámico?

• R: No, no cuenta con chopper de frenado incorporado. Es necesario instalar una unidad de frenado externa y una resistencia para paradas rápidas.

P: ¿Dónde debe instalarse este variador?

• R: Debe montarse dentro de un gabinete sellado. La clasificación IP00 no ofrece protección contra polvo ni humedad.
