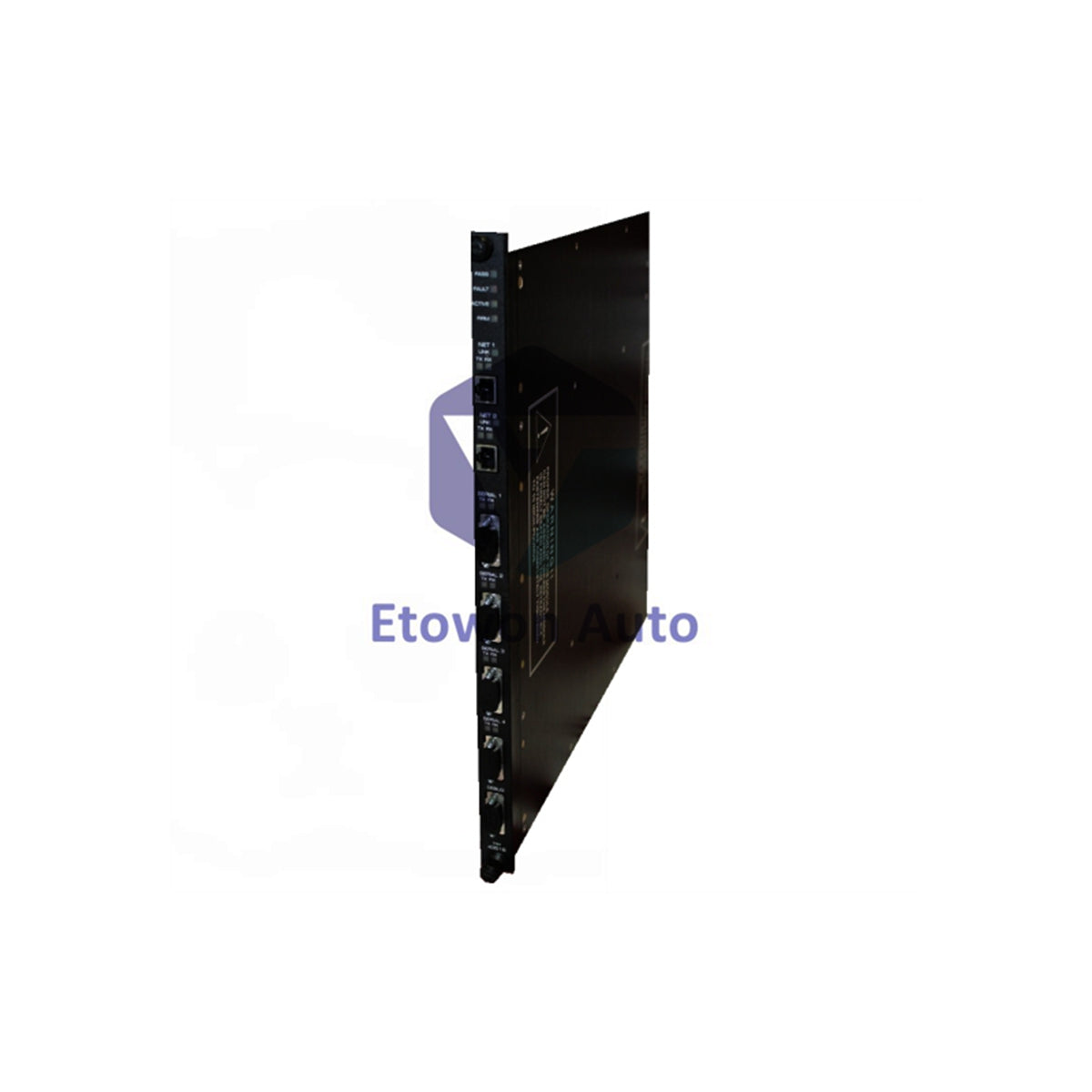

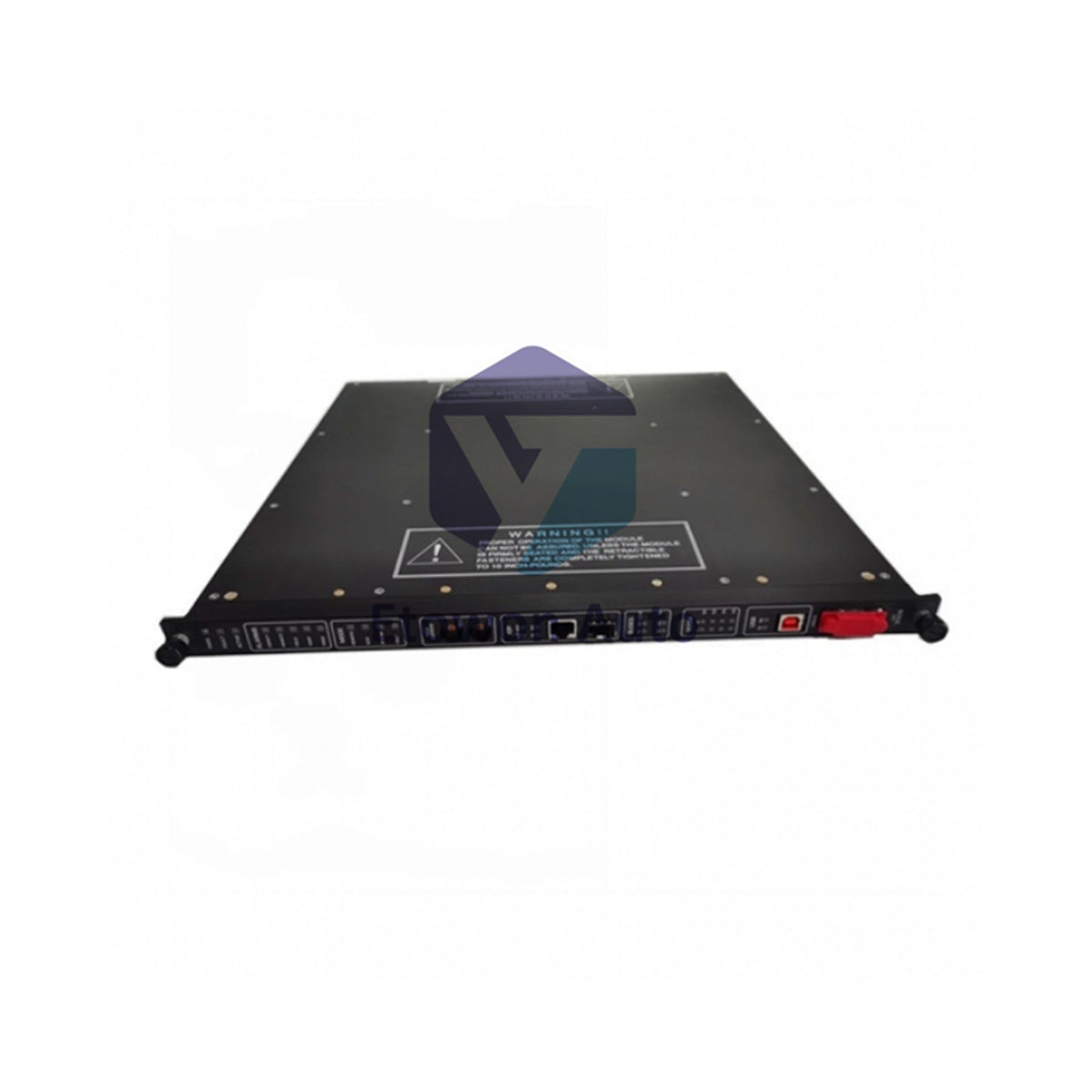

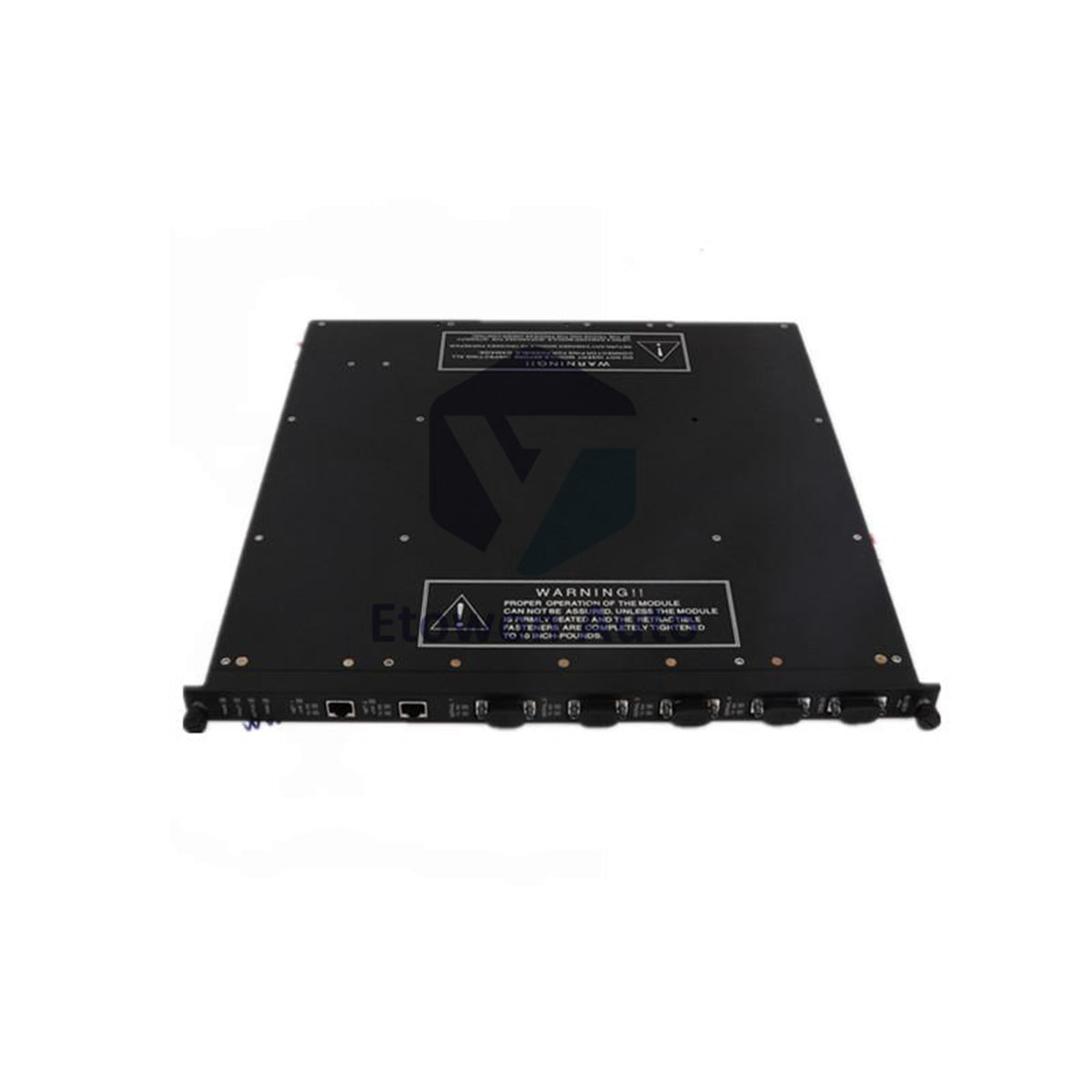

Módulo de Entrada Analógica Triconex 3720 | AI TMR de 64 Puntos

Introducción al Producto

El 3720 Módulo de Entrada Analógica de Triconex ofrece adquisición de señales de alta densidad con arquitectura Triple Modular Redundante. Este módulo avanzado procesa 64 entradas analógicas de un solo extremo con velocidad y precisión excepcionales. El 3720 soporta señales tanto de voltaje como de corriente, manteniendo capacidades diagnósticas robustas para aplicaciones críticas de control.

Especificaciones Principales

• Marca: Triconex
• Identificación del Modelo: 3720 Módulo de Entrada Analógica
• Arquitectura del Módulo: Entrada Analógica TMR
• Capacidad de Entrada: 64 canales de un solo extremo
• Rango de Voltaje: 0-5VCC con tolerancia de +6%
• Rango de Corriente: 0-20mA con resistencia shunt de 250Ω
• Velocidad de Actualización: tasa de escaneo de 10 milisegundos
• Aislamiento: puntos de entrada completamente aislados

Rendimiento de la Señal

• Resolución: selección programable de 12 bits o 14 bits
• Precisión: mejor que 0.15% del rango completo
• Rango de Temperatura: ambiente operativo de 0° a 60°C
• Impedancia de Entrada: resistencia mínima de carga continua de 10 MΩ
• Resistencia con Apagado: aislamiento típico de 140 kΩ
• Protección contra Sobrecarga: 150 VCC/115 VCA continuo

Características de Entrada

• Configuración: 64 canales de entrada de un solo extremo
• Tipos de Señal: Voltaje (0-5VCC) y Corriente (0-20mA)
• Medición de Corriente: resistencia shunt de 250Ω incluida
• Capacidad de Sobrecarga: capacidad de sobre-rango de señal de +6%
• Aislamiento: aislamiento canal a canal y del sistema
• Cableado: configuración de entrada de un solo extremo

Rechazo de Ruido

• Rendimiento en Modo Normal: -3 dB a 8Hz
• Rechazo de Frecuencia de Línea: -17 dB a 60Hz
• Rechazo Armónico: -23 dB a 120Hz
• Aislamiento entre Fases: resistencia típica de 420 kΩ
• Modo Común: no aplicable para diseño de un solo extremo

Rendimiento de Conversión

• Tasa de Escaneo: 10 milisegundos para los 64 canales
• Opciones de Resolución: 12 bits (4096 pasos) o 14 bits (16384 pasos)
• Clase de Precisión: <0.15% del rango completo en todo el rango de temperatura
• Condicionamiento de Señal: escalado de entrada programable
• Integridad de Datos: votación TMR en todas las conversiones de entrada

Preguntas Frecuentes

• ¿Cuántos canales de entrada proporciona?

64 canales de entrada analógica de un solo extremo con aislamiento individual.

• ¿Qué tipos de señal acepta el módulo?

Señales de voltaje de 0-5VCC y entradas de corriente de 0-20mA con resistencia shunt.

• ¿Cuál es la tasa de actualización del módulo?

Escaneo completo de los 64 canales de entrada en 10 milisegundos.
