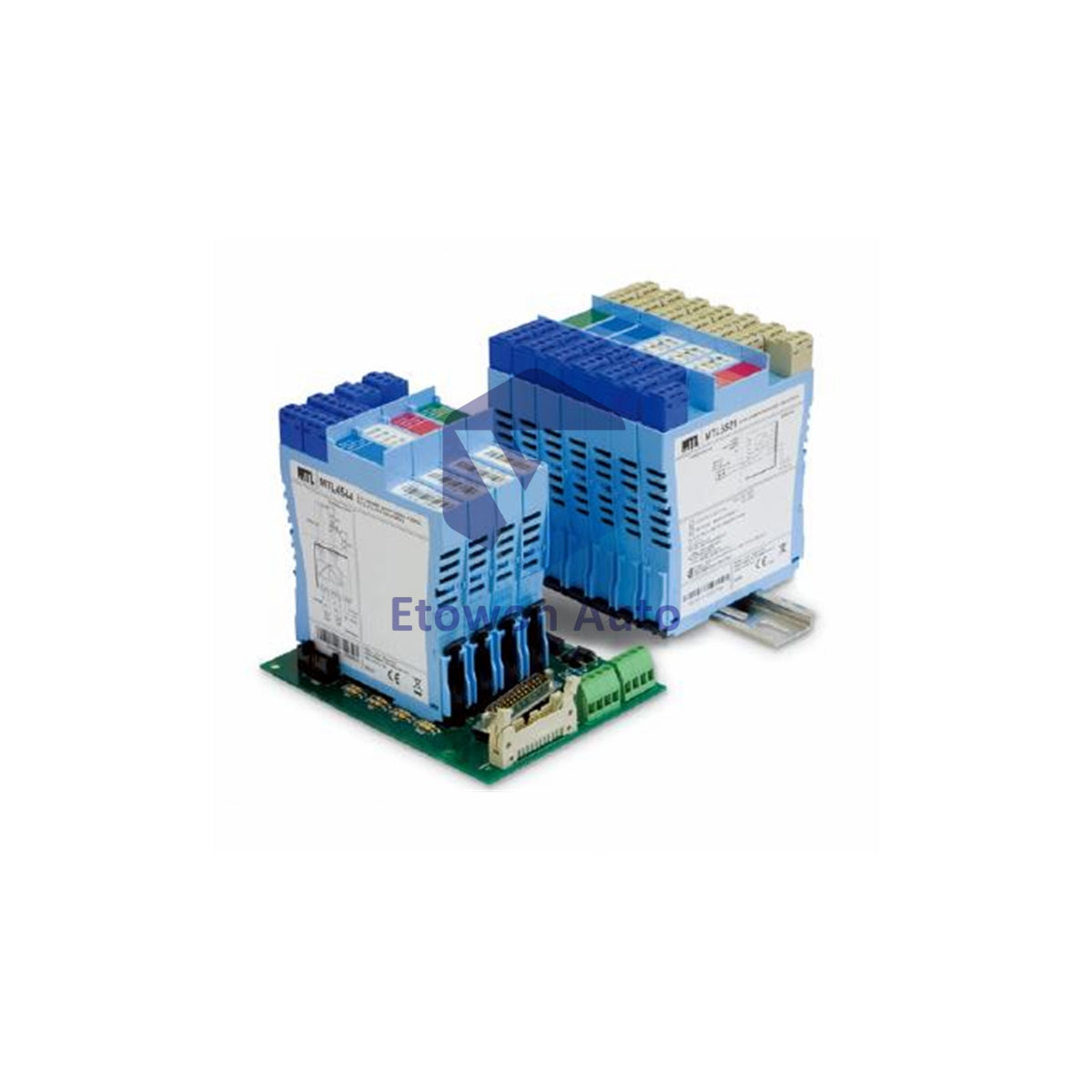

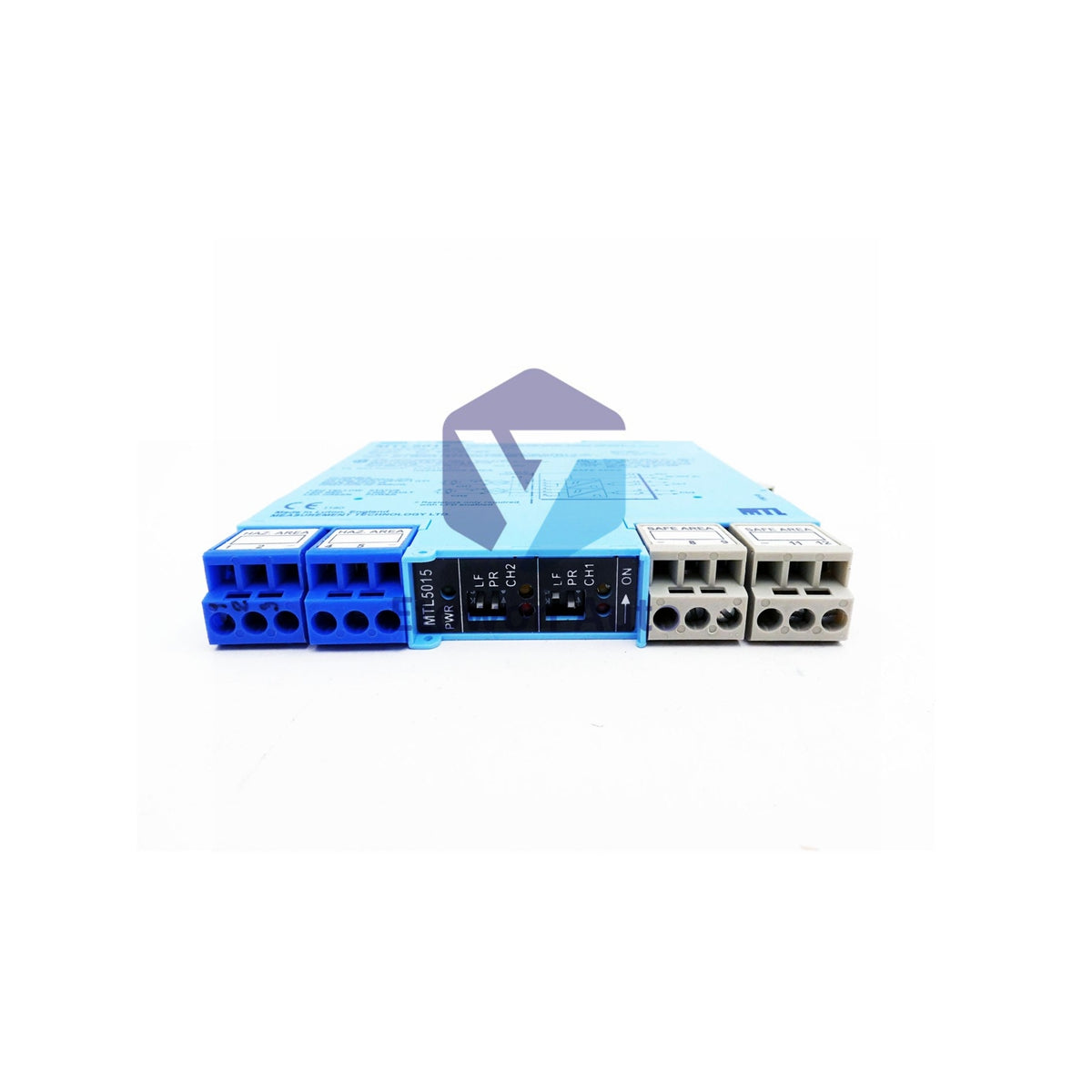

Interfaz de Estado Sólido de Doble Canal MTL5015

El MTL5015 de MTL Instruments proporciona control de doble canal de salidas de estado sólido en áreas seguras desde interruptores y detectores de proximidad en áreas peligrosas.

Especificaciones Técnicas Clave

• Marca: MTL Instruments
• Modelo: MTL5015
• Tipo de Producto: Interfaz de Estado Sólido de Doble Canal
• Canales: Dos canales independientes
• Tipo de salida: Estado sólido flotante para circuitos lógicos
• Rango de Frecuencia: DC a 5kHz
• Peso de la unidad: Diseño ligero de 110g

Certificación para Áreas Peligrosas

• Ubicación del interruptor: Zona 0, IIC, T6 área peligrosa
• Ubicación del detector: Zona 0, IIC, T4-T6 con certificación
• Clasificación de división: División 1, Grupo A ubicación peligrosa
• El MTL5015 mantiene la seguridad intrínseca para ambos canales de entrada

Especificaciones de entrada

• Tensión del sensor: 7 a 9V desde fuente de 1kΩ ±10% por canal
• Fase normal: Salida encendida si Iin >2.1mA o Rin <2kΩ
• Fase inversa: Salida apagada bajo las mismas condiciones
• Histéresis: 200µA típico por canal para conmutación estable
• Inversión de fase: Independiente para cada canal, seleccionable por el usuario

Características de salida

• Frecuencia de operación: DC a 5kHz por canal
• Tensión máxima en estado OFF: 35V
• Fuga en estado OFF: 10µA máximo
• Caída de tensión en estado ON: 1 + (0.13 x corriente en mA) V
• Corriente máxima en estado ON: 50mA por canal
• Compatibilidad: Salidas flotantes para circuitos lógicos

Detección de Fallo de Línea (LFD)

• Modo LFD: Seleccionable por el usuario para cada canal
• Alarma de circuito abierto: Encendida si Iin <50µA, Apagada si Iin >150µA
• Alarma de cortocircuito: Encendida si Rin <100Ω, Apagada si Rin >360Ω
• Respuesta a Fallos: La detección de fallo en la línea apaga la salida
• Entrada de contacto: Requiere resistencias en serie de 500Ω-1kΩ y en paralelo de 20kΩ-25kΩ

Configuración de Terminales

• Entrada del Canal 1: Terminal 1 (Entrada –ve), Terminal 2 (Entrada +ve)
• Entrada del canal 2: Terminal 4 (Entrada –ve), Terminal 5 (Entrada +ve)
• Fuga a tierra: Terminal 3 (Ch 1), Terminal 6 (Ch 2) para detección
• Salida del canal 1: Terminal 10-11 (Salida –ve), Terminal 12 (Salida +ve)
• Salida del canal 2: Terminal 8 (Salida –ve), Terminal 9 (Salida +ve)
• Fuente de Alimentación: Terminal 13 (Suministro –ve), Terminal 14 (Suministro +ve)

Especificaciones físicas y de alimentación

• Peso de la unidad: 110g compacto y ligero
• Consumo de corriente: 44mA a 24V máximo
• Disipación de potencia: 1.1W a 24V máximo
• Disipación máxima: 1.6W a 35V
• Aislamiento: 250V AC o DC entre circuitos

Parámetros de seguridad

• Voltaje de seguridad: 10.5V máximo por canal
• Resistencia interna: 800Ω por canal
• Corriente de seguridad: 14mA máximo por canal
• Voltaje máximo: Um = 250V rms o DC
• Aislamiento entre canales: 30V entre circuitos de área peligrosa

Preguntas Frecuentes

• ¿Cuántas salidas controla el MTL5015?
  Controla dos salidas de estado sólido independientes a partir de dos entradas en áreas peligrosas.
• ¿Cuál es la frecuencia máxima de operación?
  Funciona desde DC hasta 5kHz por canal para aplicaciones lógicas de alta velocidad.
• ¿Cómo funciona la detección de fallas en la línea?
  Detecta circuitos abiertos (<50µA) y cortocircuitos (<100Ω) con indicación individual por canal.
• ¿Cuál es el peso de la unidad?
  La interfaz de doble canal pesa solo 110 gramos para una fácil instalación.
