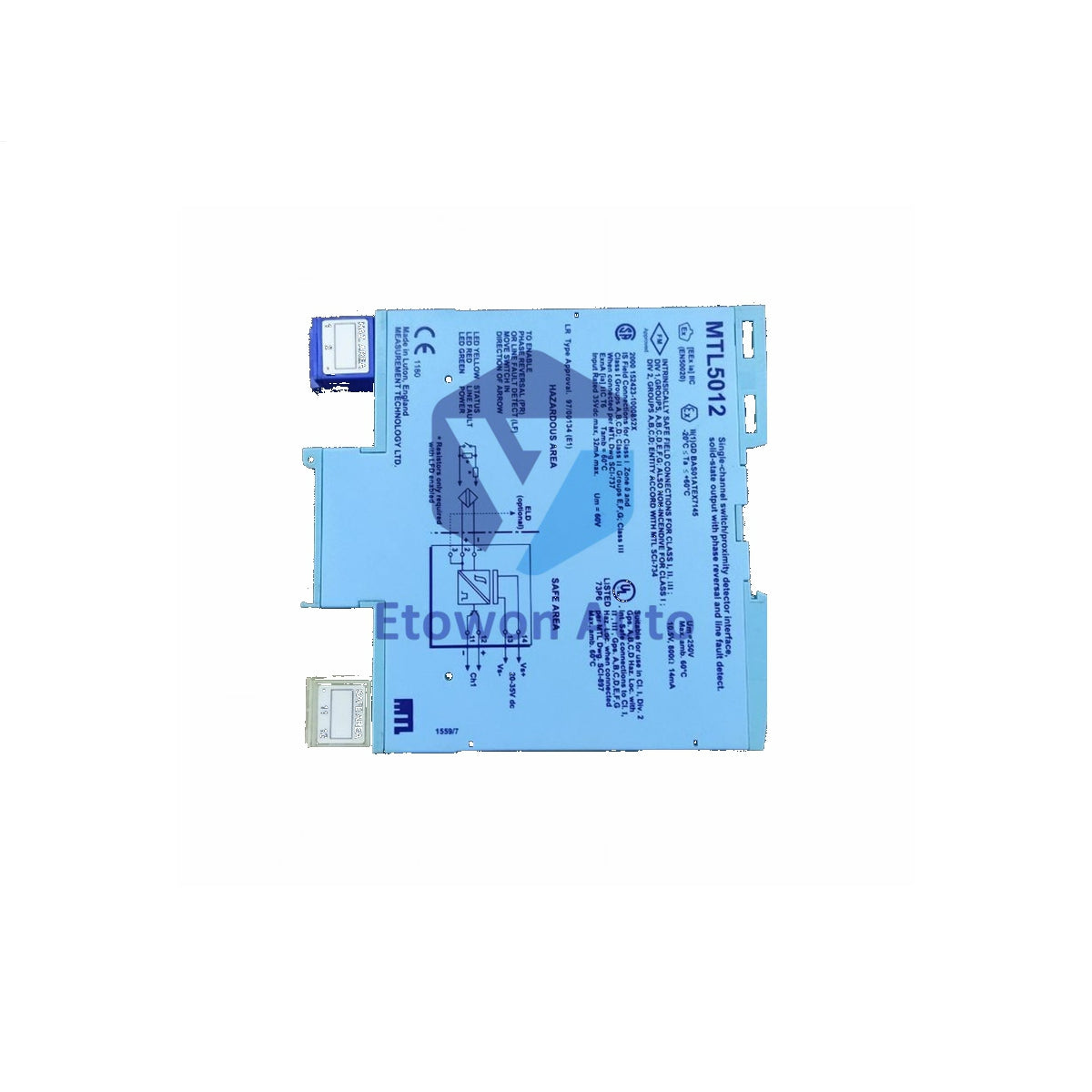

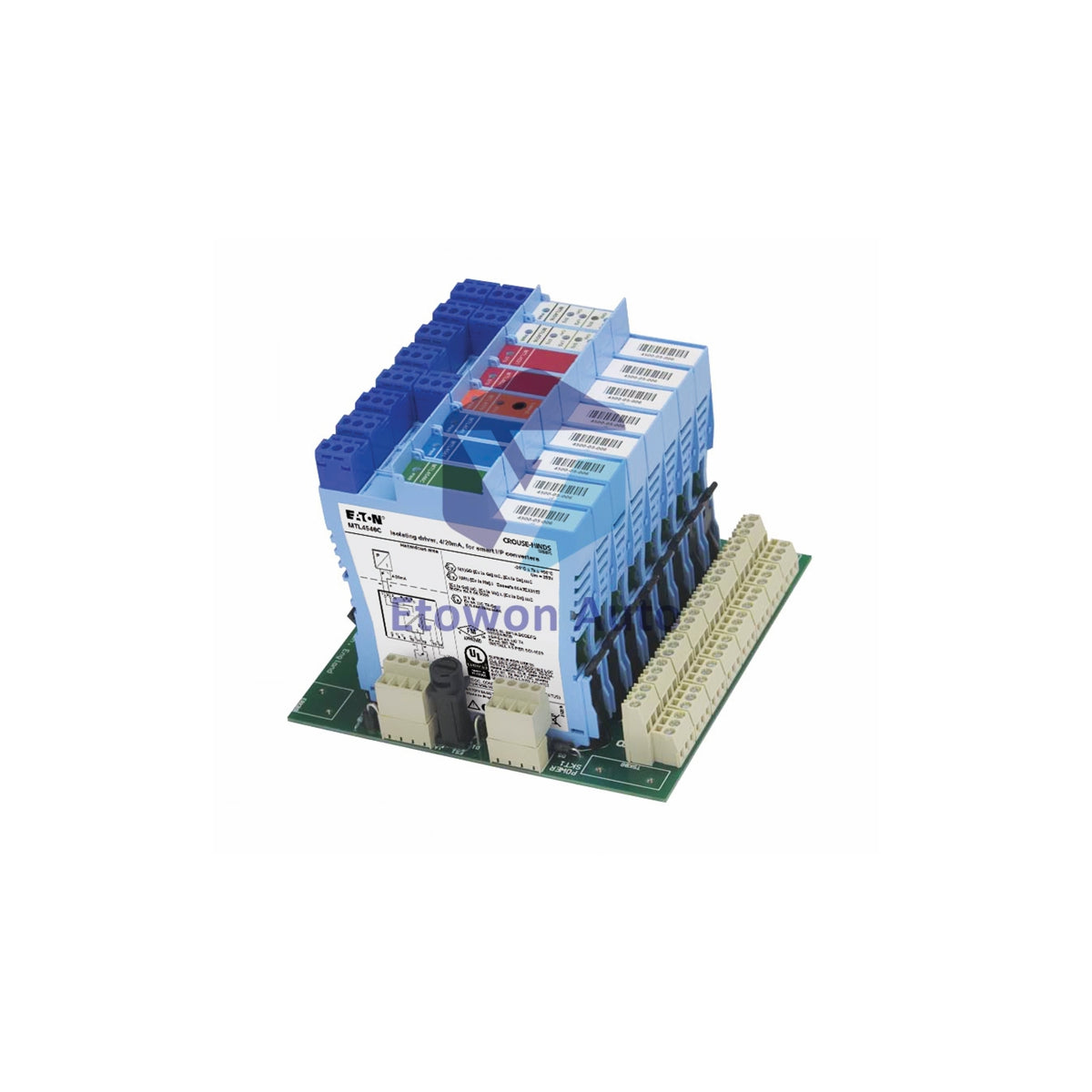

Interfaz de Salida de Estado Sólido MTL5012

El MTL5012 de MTL Instruments permite que salidas de estado sólido en áreas seguras sean controladas por interruptores o detectores de proximidad en áreas peligrosas. Esta interfaz de un solo canal proporciona inversión de fase de salida independiente y detección completa de fallas en línea. Ofrece un rendimiento fiable para aplicaciones de circuitos lógicos en entornos industriales exigentes.

Especificaciones Técnicas Clave

• Marca: MTL Instruments
• Modelo: MTL5012
• Tipo de Producto: Interfaz de salida de estado sólido
• Canales: Un canal
• Tipo de salida: Estado sólido flotante para circuitos lógicos
• Rango de Frecuencia: CC a 5kHz
• Estándar de entrada: NAMUR/DIN 19234

Certificación para Áreas Peligrosas

• Ubicación del interruptor: Zona 0, IIC, T6 área peligrosa
• Ubicación del detector: Zona 0, IIC, T4-T6 con certificación
• Clasificación de división: División 1, Grupo A ubicación peligrosa
• El MTL5012 mantiene la seguridad intrínseca para sensores conectados

Especificaciones de entrada

• Tensión del sensor: 7 a 9V desde fuente de 1kΩ ±10%
• Fase normal: Salida encendida si Iin >2.1mA o Rin <2kΩ
• Fase inversa: Salida apagada bajo las mismas condiciones
• Histéresis: 200µA típico para conmutación estable
• Inversión de fase: Seleccionable por el usuario para configuración de salida

Características de salida

• Frecuencia de operación: CC a 5kHz
• Tensión máxima en estado inactivo: 35V
• Fuga en estado inactivo: 10µA máximo
• Caída de tensión en estado activo: 1 + (0.13 x corriente en mA) V
• Corriente máxima en estado activo: 50mA
• Compatibilidad: Salida flotante para circuitos lógicos

Detección de Fallo de Línea (LFD)

• Modo LFD: Operación seleccionable por el usuario
• Alarma de circuito abierto: Encendida si Iin <50µA, Apagada si Iin >150µA
• Alarma de cortocircuito: Encendida si Rin <100Ω, Apagada si Rin >360Ω
• Respuesta a fallas: La detección de falla en la línea apaga la salida
• Entrada de contacto: Requiere resistencias en serie de 500Ω-1kΩ y en paralelo de 20kΩ-25kΩ

Configuración de Terminales

• Entrada: Terminal 1 (Entrada –ve), Terminal 2 (Entrada +ve)
• Fuga a tierra: Terminal 3 para detección
• Salida: Terminal 10-11 (Salida –ve), Terminal 12 (Salida +ve)
• Fuente de Alimentación: Terminal 13 (Suministro –ve), Terminal 14 (Suministro +ve)

Requisitos de energía

• Consumo de corriente: 30mA a 24V máximo
• Disipación de potencia: 0.8W a 24V máximo
• Disipación máxima: 1.2W a 35V
• Aislamiento: 250V AC o DC entre todos los circuitos

Parámetros de seguridad

• Voltaje de seguridad: 10.5V máximo
• Resistencia interna: 800Ω
• Corriente de seguridad: 14mA máximo
• Voltaje máximo: Um = 250V rms o DC

Preguntas Frecuentes

• ¿Qué tipo de salida proporciona el MTL5012?
  Proporciona una salida de estado sólido flotante compatible con circuitos lógicos.
• ¿Cómo funciona la detección de fallas en la línea?
  Detecta circuitos abiertos (<50µA) y cortocircuitos (<100Ω) con indicación visual.
• ¿Cuál es la frecuencia máxima de operación?
  Funciona desde DC hasta 5kHz para aplicaciones de alta velocidad.
• ¿Puedo invertir la lógica de salida?
  Sí, cuenta con inversión de fase seleccionable por el usuario para la configuración de salida.
