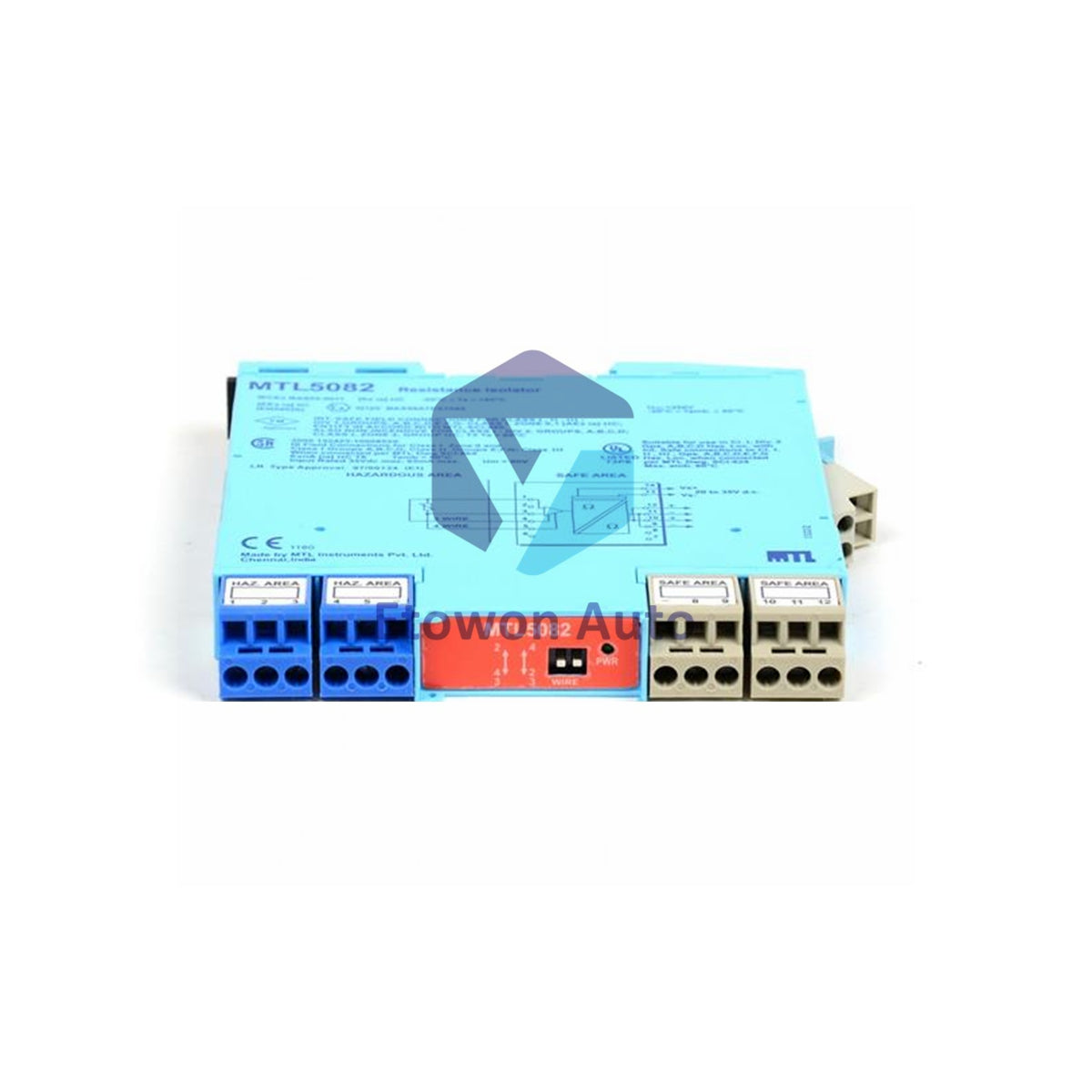

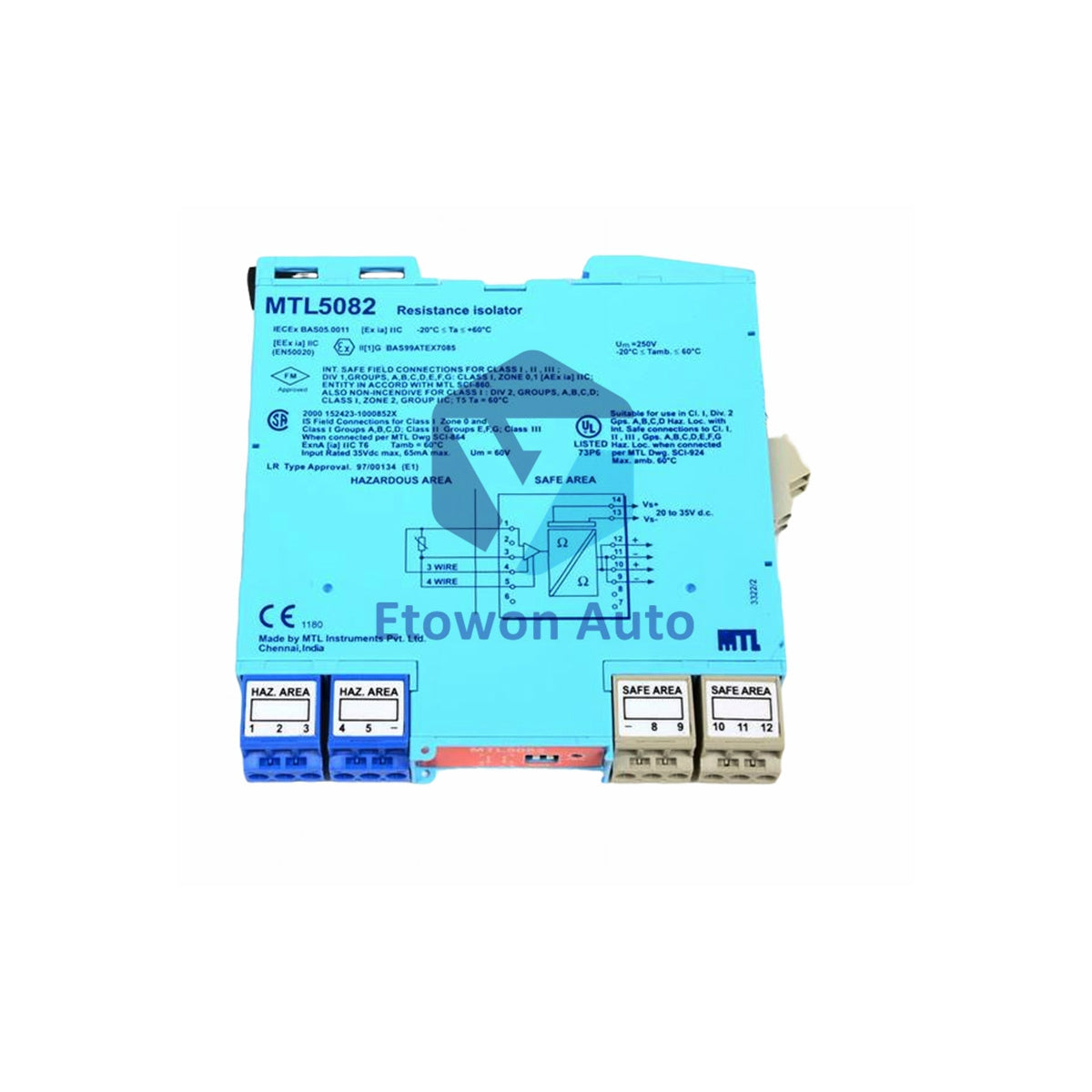

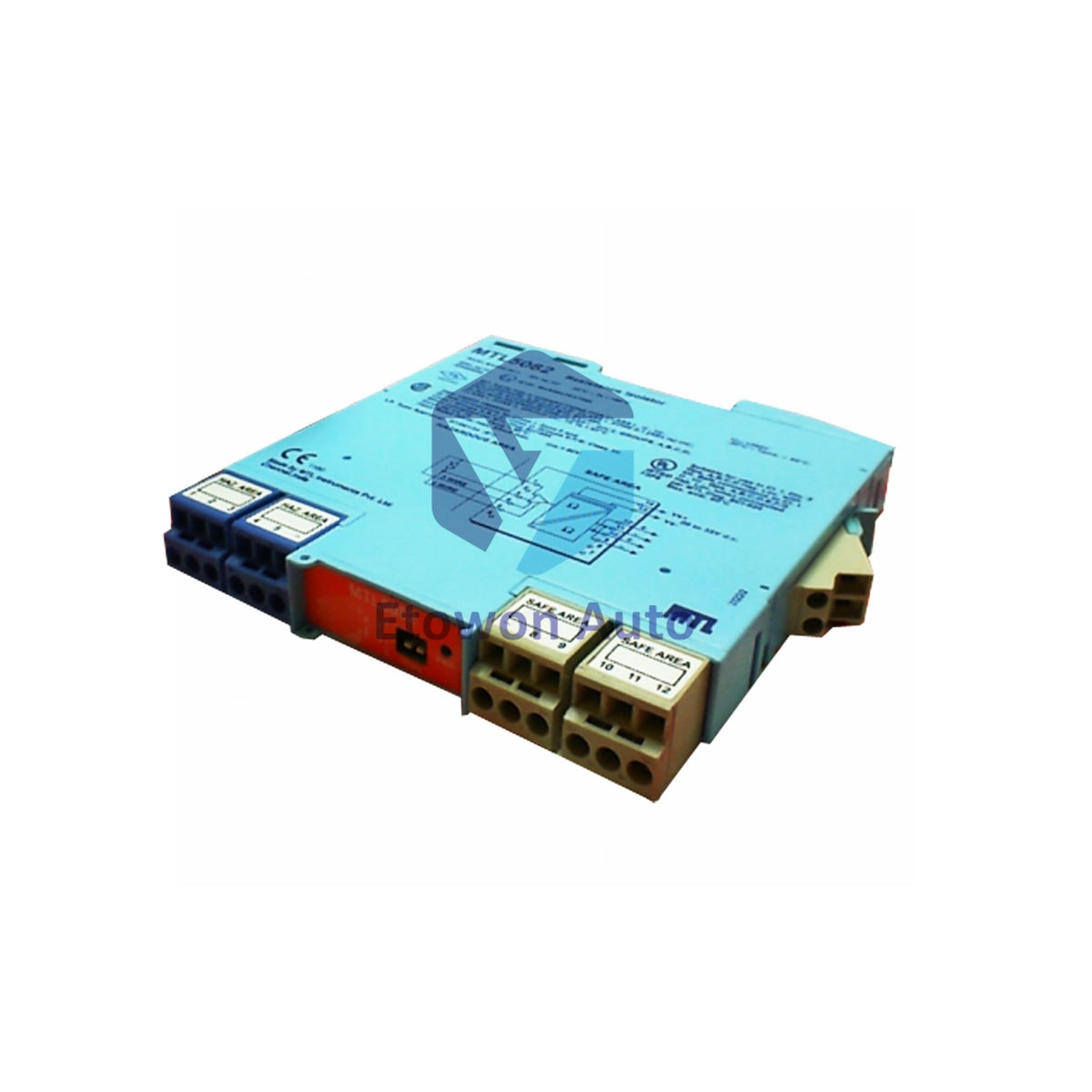

Módulo Aislador de RTD de 2/3/4 Hilos MTL MTL5082

Introducción del Producto

El MTL5082 de MTL funciona como una interfaz robusta para dispositivos de temperatura por resistencia. Este módulo conecta los RTD ubicados en áreas peligrosas con sistemas de monitoreo en áreas seguras.

Características y Ventajas Principales

• El MTL5082 soporta conexiones RTD de 2, 3 o 4 hilos
• Puede seleccionar fácilmente la configuración del cableado mediante interruptores ubicados en la parte superior
• Proporciona aislamiento completo entre áreas peligrosas y seguras
• Este módulo ofrece una salida de resistencia repetida de 10Ω a 400Ω
• Cuenta con un accionamiento de seguridad en circuito abierto que escala hasta 420Ω
• La unidad tiene un diseño compacto y ligero de solo 110g

Especificaciones Técnicas

• Marca: MTL
• Modelo: MTL5082
• Peso: 110g
• Rango de Resistencia de Entrada: 10Ω a 400Ω
• Rango de Resistencia de Salida: 10Ω a 400Ω
• Corriente de Excitación RTD: 200μA nominal
• Deriva por Temperatura: ±10mΩ/°C típico
• Tiempo de Respuesta: Dentro de 1s al 4% del valor final
• Certificación para Áreas Peligrosas: Zona 0, IIC, T4
• Rango de Voltaje de Alimentación: 20V a 35V CC
• Aislamiento: 250V CA entre todos los circuitos

Guía de Instalación y Cableado

• Use los terminales 1 y 3 para conexiones básicas de entrada RTD
• El terminal 4 proporciona el retorno para una configuración RTD de 3 hilos
• El terminal 5 es para la línea de detección de un RTD de 4 hilos
• Conecte la salida del área segura a los terminales 9 y 10 o 11 y 12
• Alimente usando los terminales 13 (-) y 14 (+)
• Asegúrese de que el cableado coincida con la configuración seleccionada en los interruptores

Preguntas Frecuentes

• ¿Con qué tipos de RTD funciona este módulo?
  El MTL5082 normalmente funciona con sensores Pt100.
• ¿Puedo usarlo con un RTD de 2 hilos?
  Sí, puede seleccionar el modo de 2 hilos usando los interruptores superiores.
• ¿Qué sucede si se rompe el cable del sensor?
  El módulo lleva la salida a un valor alto de 420Ω.
• ¿El cableado de salida es independiente de la entrada?
  Sí, la salida del lado seguro usa libremente 2, 3 o 4 hilos.
