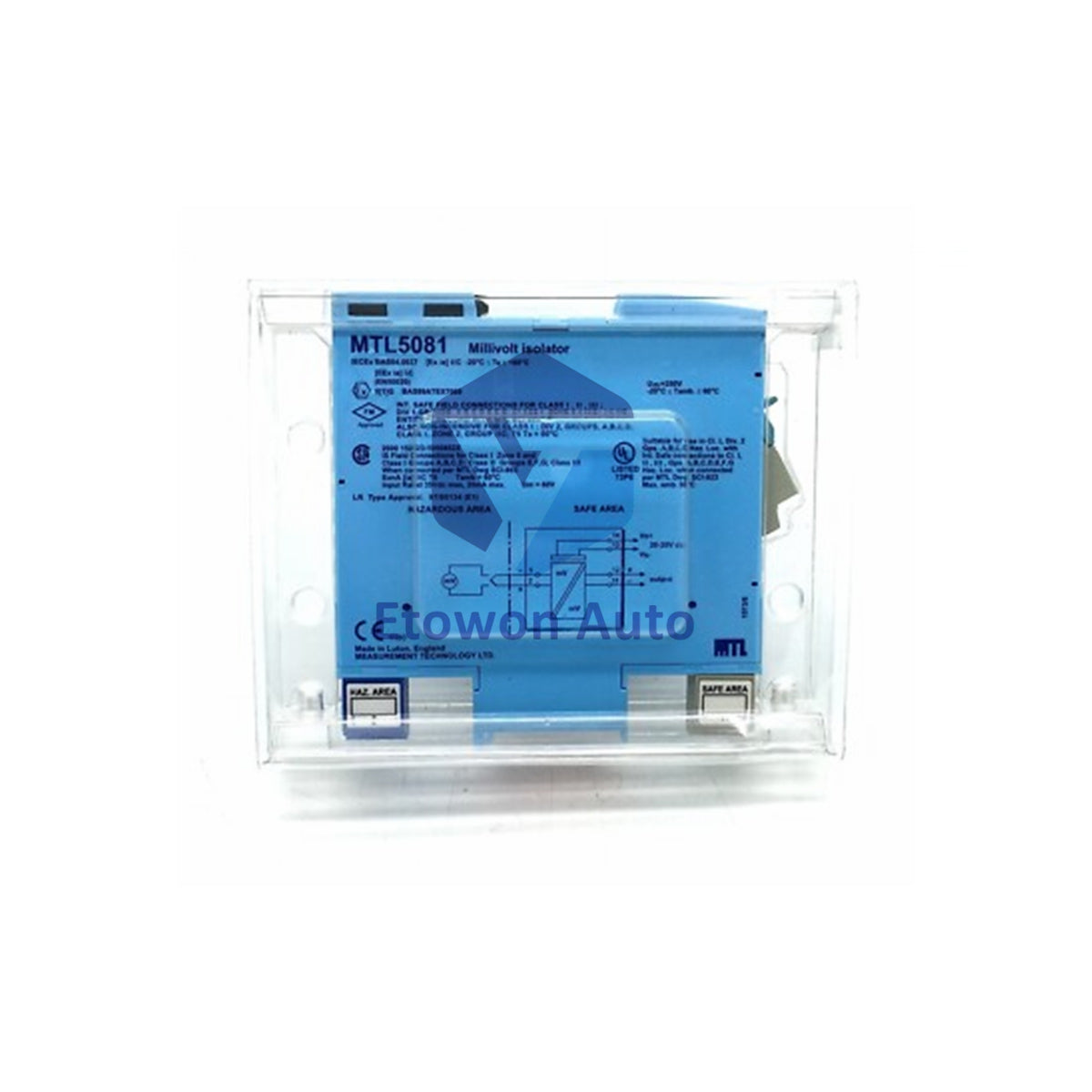

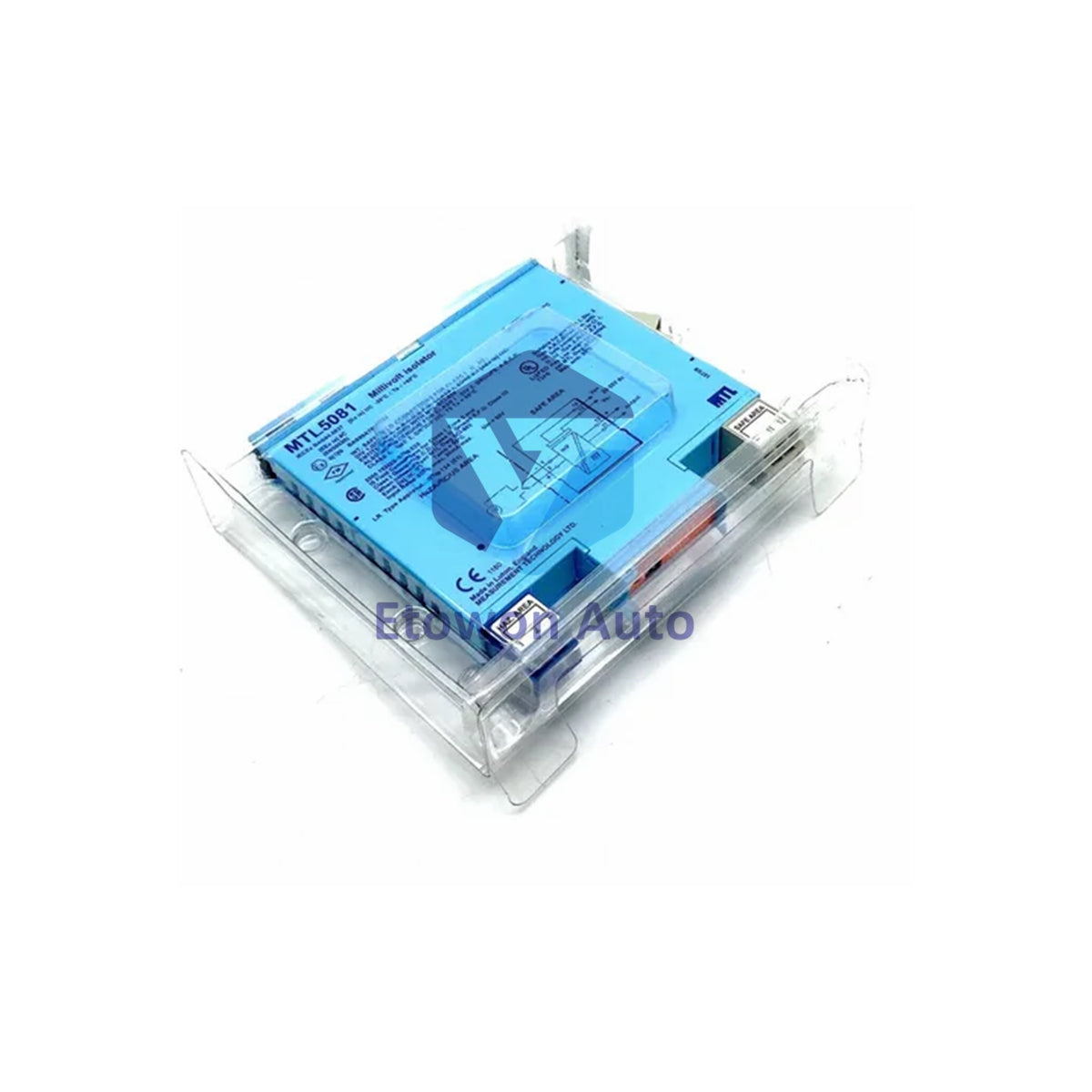

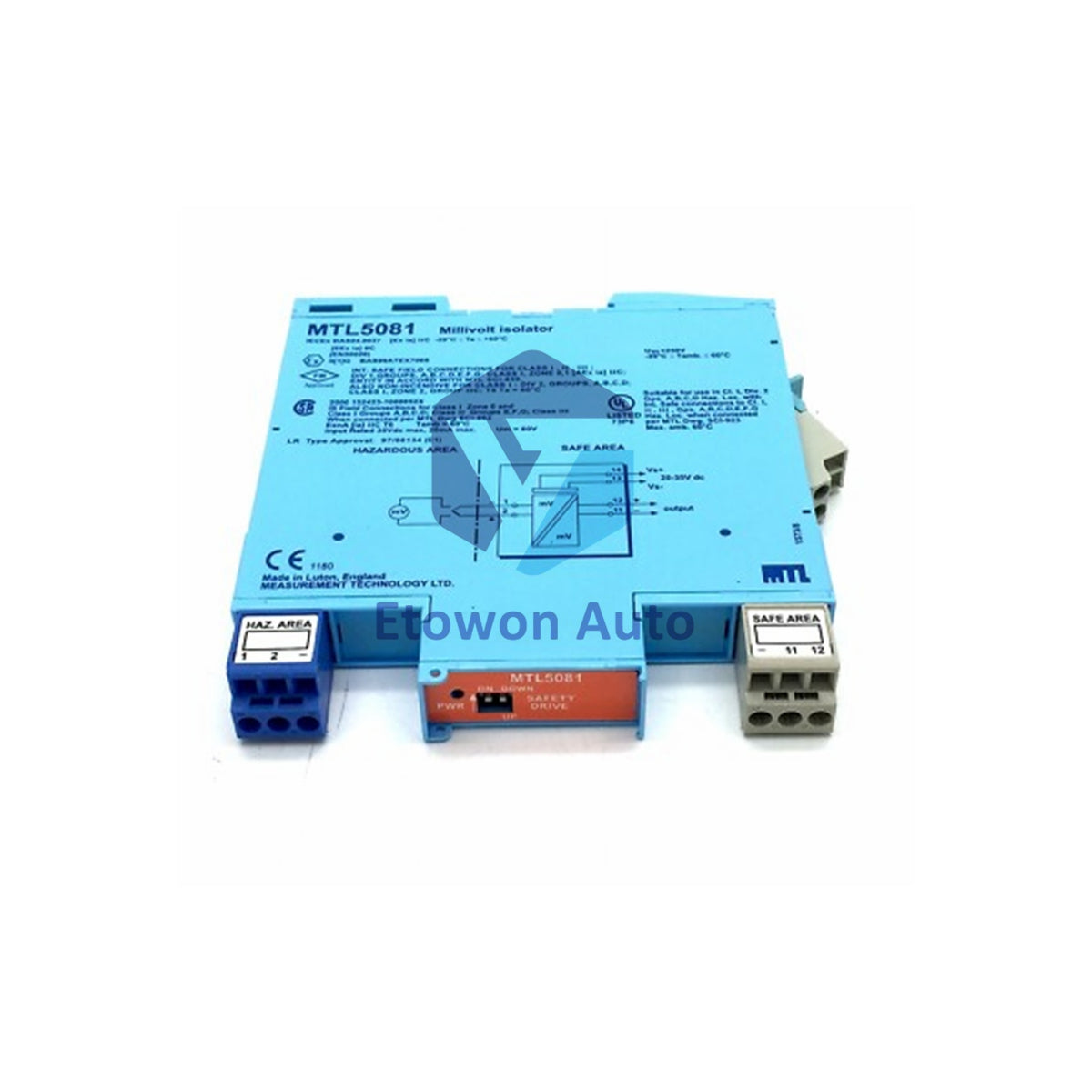

Aislador de Termopar MTL Instruments MTL5081

MTL5081 Aislador de Señal de CC de Bajo Nivel

El MTL5081 de MTL Instruments aísla de forma segura señales de CC de bajo nivel desde áreas peligrosas hacia instrumentos receptores en áreas seguras. Este módulo de un solo canal está diseñado para aplicaciones con termopares y compensación externa de unión fría.

Especificaciones Técnicas Clave

• Marca: MTL Instruments
• Modelo: MTL5081
• Tipo de Producto: Aislador de Señal de CC de Bajo Nivel
• Canales: Un canal
• Tipo de Señal: Cualquier fuente de milivoltios de CC
• Tiempo de Respuesta: 150µs típico
• Respuesta en Frecuencia: CC a 4kHz

Certificación para Áreas Peligrosas

• Ubicación de la Fuente de Señal: Zona 0, IIC, T4-T6 área peligrosa
• Clasificación de División: División 1, Grupo A ubicación peligrosa
• El MTL5081 mantiene la seguridad intrínseca para los sensores conectados
• Permite la operación segura de fuentes de milivoltios en atmósferas explosivas

Especificaciones de la Señal

• Rango de Entrada/Salida: 0 a ±50mV operación estándar
• Capacidad de Sobrecarga: ±55mV máximo
• Resistencia de Salida: 60Ω nominal
• Precisión de Transferencia: <0.05% o ±5µV (el mayor de ambos)
• Deriva por Temperatura: ±(2µV + 0.002% de la entrada) por °C

Características de Rendimiento

• Tiempo de Respuesta: Se estabiliza en 150µs típico al 10% del valor final
• Respuesta en Frecuencia: CC a 4kHz para señales dinámicas
• Alta linealidad y repetibilidad para mediciones precisas
• Rendimiento estable ante variaciones de temperatura

Configuración de Terminales

• Entrada: Terminal 1 (entrada THC/mV –ve), Terminal 2 (entrada THC/mV +ve)
• Salida: Terminal 11 (salida –ve), Terminal 12 (salida +ve)
• Alimentación: Terminal 13 (alimentación –ve), Terminal 14 (alimentación +ve)
• Identificación clara de terminales para fácil instalación
• Disposición estandarizada para cableado sencillo

Requisitos de Alimentación

• Voltaje de Alimentación: 20 a 35V CC rango de operación
• Consumo de Corriente: 20mA máximo
• Disipación de Potencia: 0.5W a 24V
• Disipación Máxima: 0.7W a 35V
• Indicador de Estado: LED verde para monitoreo de alimentación

Aislamiento y Seguridad

• Clasificación de Aislamiento: 250V CA entre todos los circuitos
• Clasificación de Seguridad: Aparato sin almacenamiento de energía
• Límites de Seguridad: ≤1.2V, ≤0.1A, ≤20µJ y ≤25mW
• Compatibilidad: Puede conectarse a cualquier circuito IS con voltaje en circuito abierto <28V
• Protección completa para operación en áreas peligrosas

Preguntas Frecuentes

• ¿Qué señales maneja el MTL5081?
  Procesa cualquier fuente de milivoltios de CC, incluyendo termopares con compensación externa de unión fría.
• ¿Qué tan rápida es la respuesta de la señal?
  Se estabiliza típicamente en 150 microsegundos al 10% del valor final.
• ¿Qué características de seguridad incluye?
  Conducción de seguridad configurable para protección contra fallo de termopar con selección de escala alta/baja.
• ¿Cuál es la capacidad del rango de señal?
  Maneja de 0 a ±50mV con sobrecarga hasta ±55mV para condiciones excepcionales.
