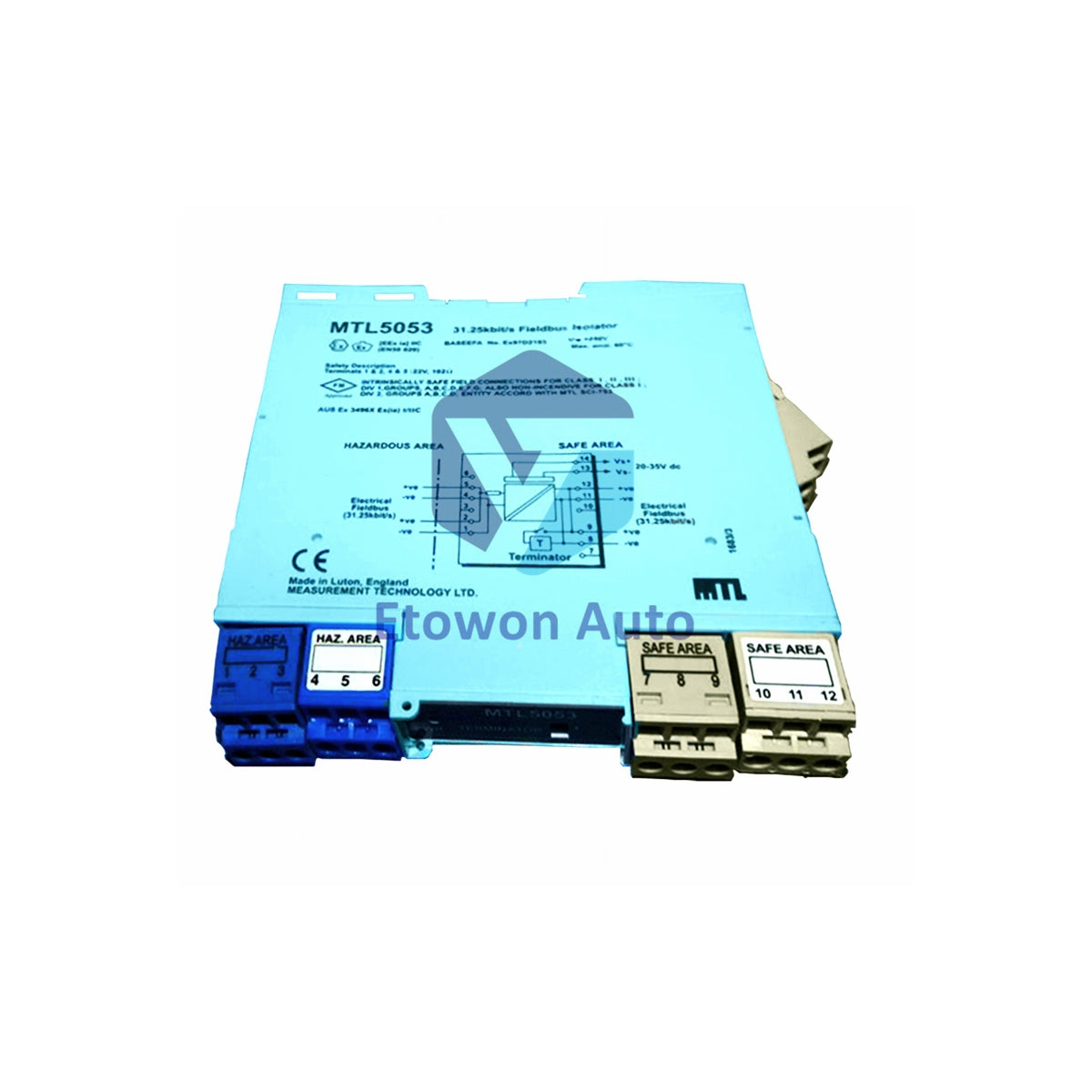

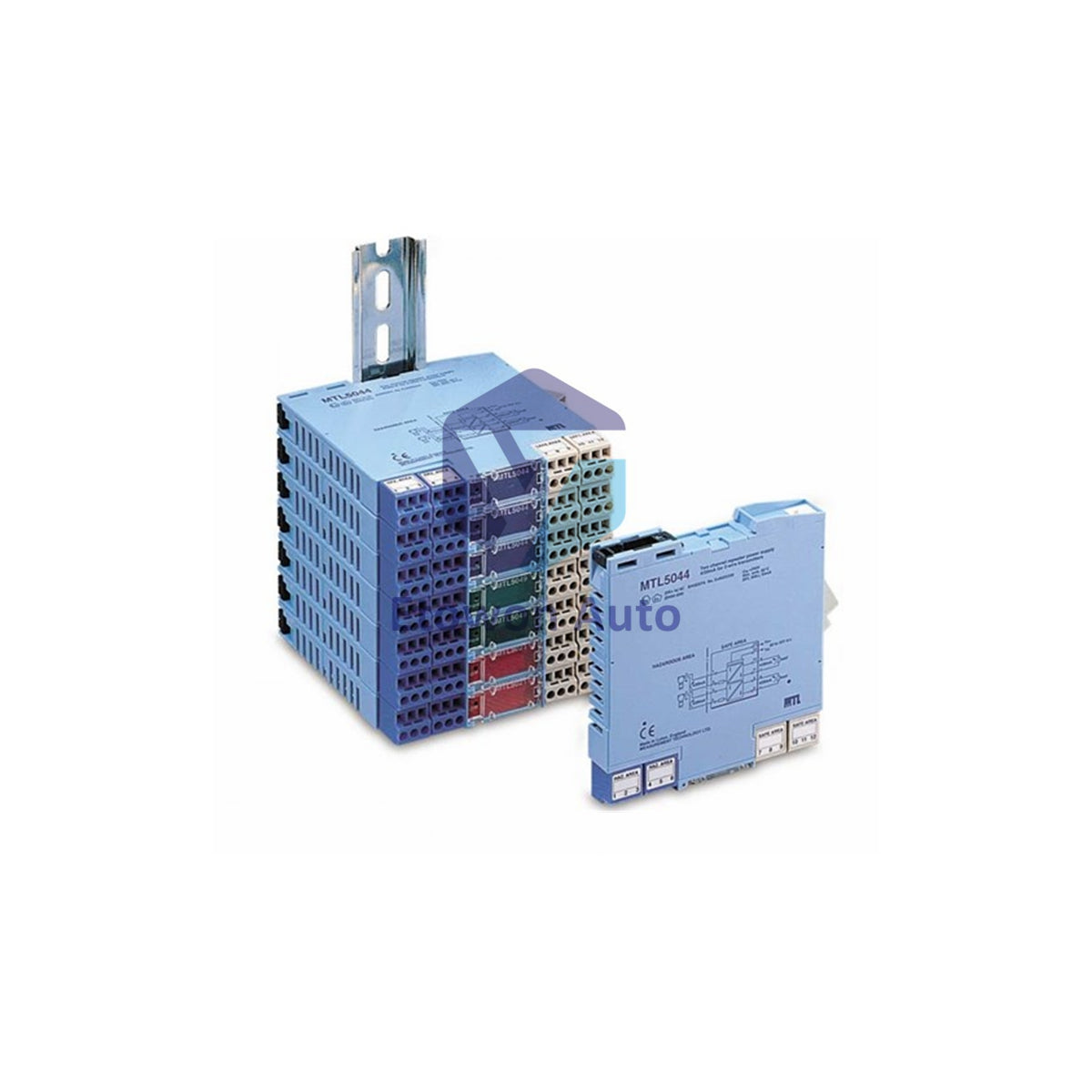

MTL Instruments MTL5053 H1 Barrera de Bus de Campo

MTL5053 Aislador para Áreas Peligrosas de Bus de Campo

El MTL5053 de MTL Instruments extiende las redes de bus de campo H1 a 31,25 kbit/s hacia áreas peligrosas. Esta interfaz especializada proporciona tanto energía como comunicación a los dispositivos del bus de campo a través de los conductores de señal. Con un terminador interno y cumplimiento con Fieldbus Foundation, ofrece una solución completa para la ampliación de redes industriales.

Especificaciones Técnicas Clave

• Marca: MTL Instruments
• Modelo: MTL5053
• Tipo de Producto: Aislador para Áreas Peligrosas de Bus de Campo
• Velocidad de Datos: 31,25 kbit/s (H1)
• Alimentación del Bus de Campo: Corriente máxima de 80 mA
• Tensión de Alimentación: 20 a 35 V CC
• Cumplimiento: Fieldbus Foundation Tipo 133

Certificación para Áreas Peligrosas

• Ubicación del Dispositivo: Zona 0, IIC, T4-T6 área peligrosa
• El MTL5053 mantiene la seguridad intrínseca para redes de bus de campo
• Permite la operación segura de dispositivos de bus de campo en atmósferas explosivas
• Certificación completa para instalación en áreas peligrosas

Alimentación del Bus de Campo

• Tensión de Salida: 18,4 V ±2%
• Impedancia en CC: 105 Ω ±3%
• Corriente Máxima: 80 mA para dispositivos del bus de campo
• Longitud del Cable: Determinada por los requisitos de seguridad intrínseca
• Proporciona energía a través de los conductores de señal del bus de campo

Transmisión de Señal Digital

• Velocidad de Datos: 31,25 kbit/s bus de campo H1
• Cumplimiento: Cumple con los estándares de Fieldbus Foundation
• Terminador Interno: Seleccionable mediante interruptor en la parte superior del módulo
• Ideal para instalaciones con longitudes cortas de bus en áreas seguras
• Mantiene la integridad de la señal en entornos peligrosos

Requisitos de Alimentación

• Tensión de Alimentación: Rango de operación de 20 a 35 V CC
• Consumo de Corriente: 135 mA típico a 24 V con carga de 80 mA
• Disipación de Potencia: 2,3 W típico a 24 V
• Disipación Máxima: 2,6 W a 35 V
• Indicador de Estado: LED verde para monitoreo de alimentación

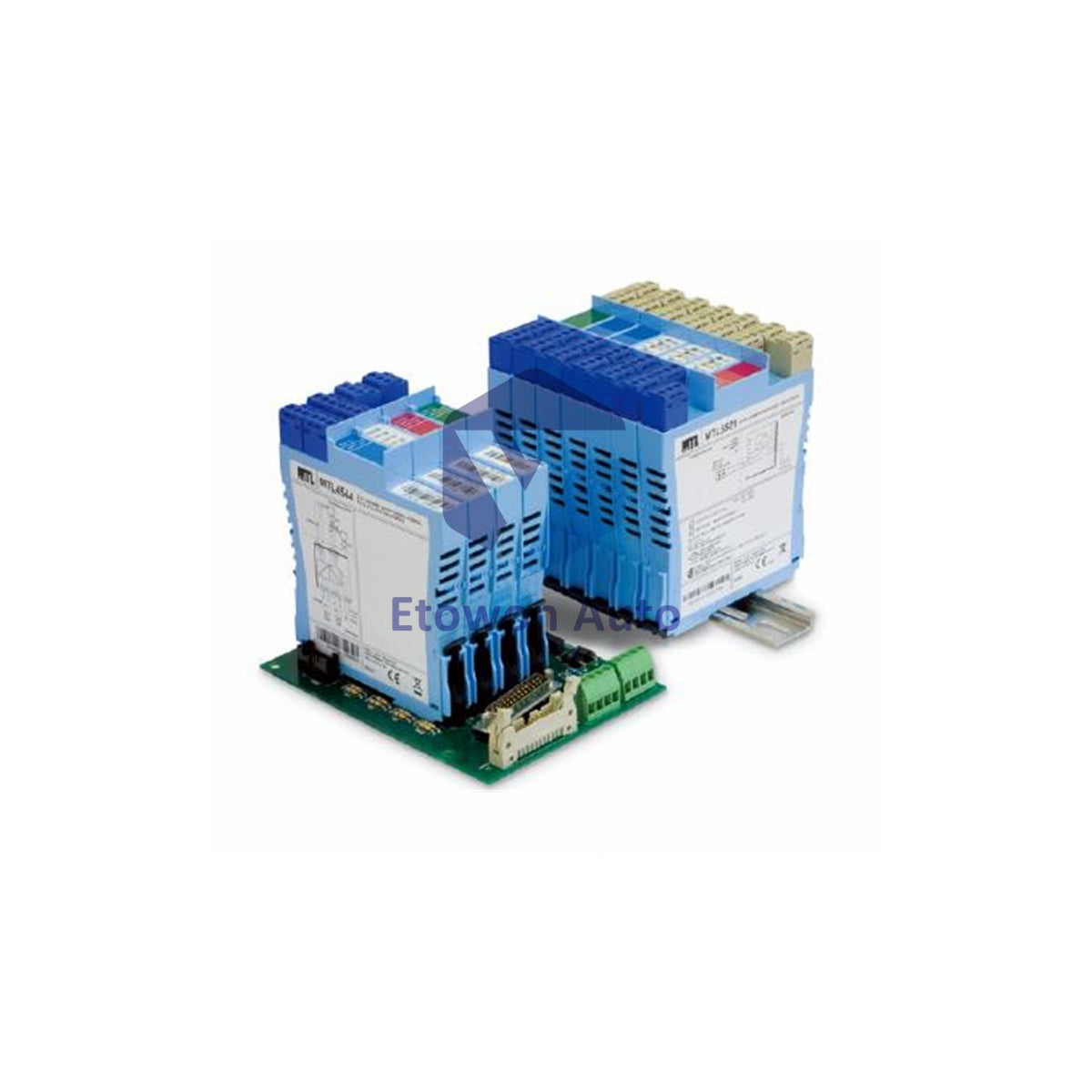

Requisitos de Instalación

• Montaje: Se recomienda riel DIN horizontal en superficie vertical
• Espaciado: 10 mm entre unidades adyacentes
• Separadores: Separadores MTL MS010 disponibles para instalación adecuada
• Temperatura: Máximo 45 °C para orientación no óptima
• Una disipación de calor adecuada asegura operación confiable

Seguridad y Aislamiento

• Aislamiento: 250 V CA entre todos los circuitos
• Tensión de Seguridad: 22 V máximo para terminales 1-2
• Resistencia Interna: 102 Ω
• Corriente de Seguridad: 216 mA máximo
• Tensión Máxima: Um = 250 V rms o CC

Preguntas Frecuentes

• ¿Qué estándar de bus de campo soporta el MTL5053?
  Soporta bus de campo H1 a 31,25 kbit/s y cumple con los requisitos del Fieldbus Foundation Tipo 133.
• ¿Cuánta energía puede suministrar a los dispositivos del bus de campo?
  Proporciona hasta 80 mA a 18,4 V para la alimentación de dispositivos del bus de campo.
• ¿Incluye capacidad de terminación?
  Sí, un terminador interno puede activarse mediante un interruptor en la parte superior del módulo.
• ¿Cuáles son los requisitos de montaje?
  Para un rendimiento óptimo, monte en riel DIN horizontal con un espacio de 10 mm entre unidades.
