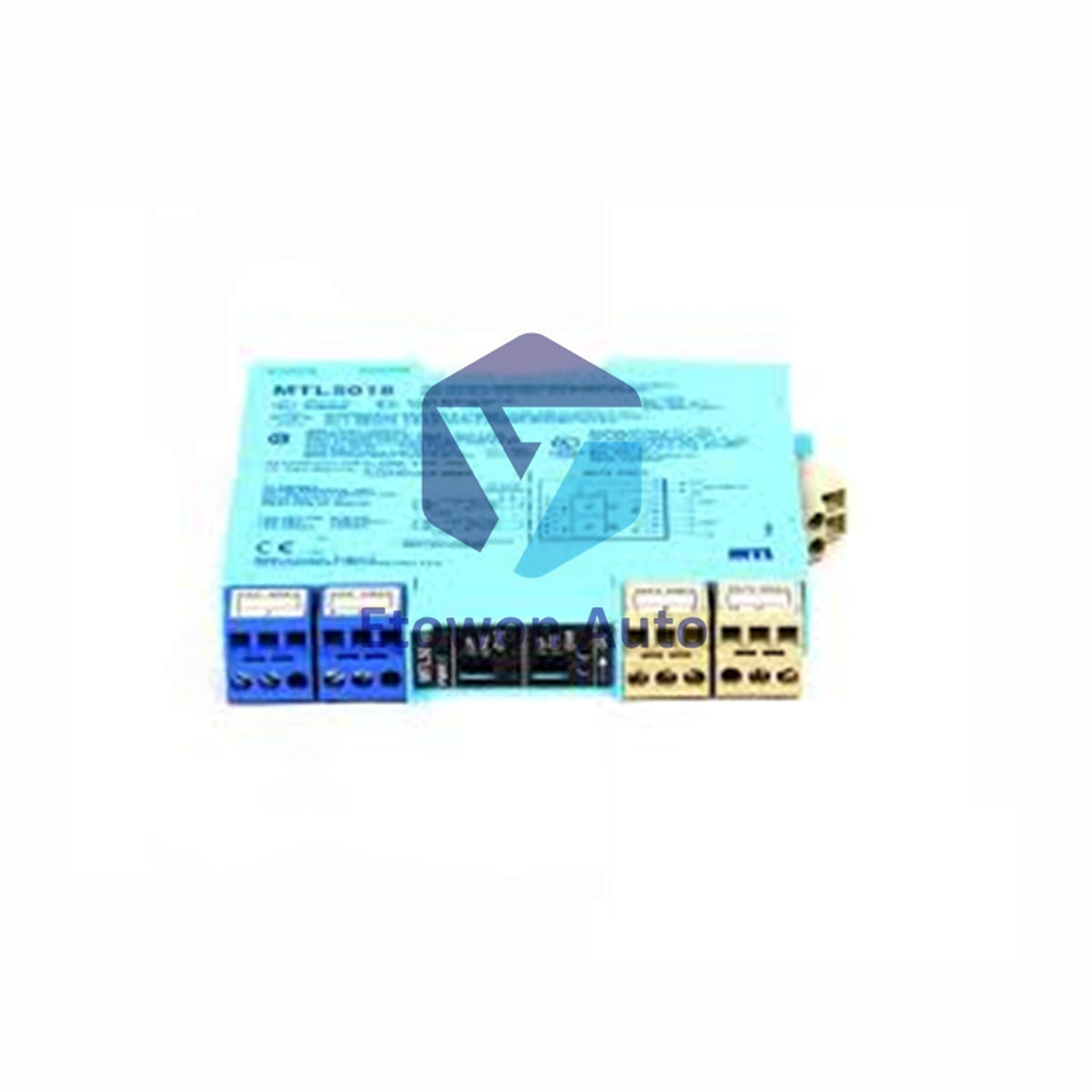

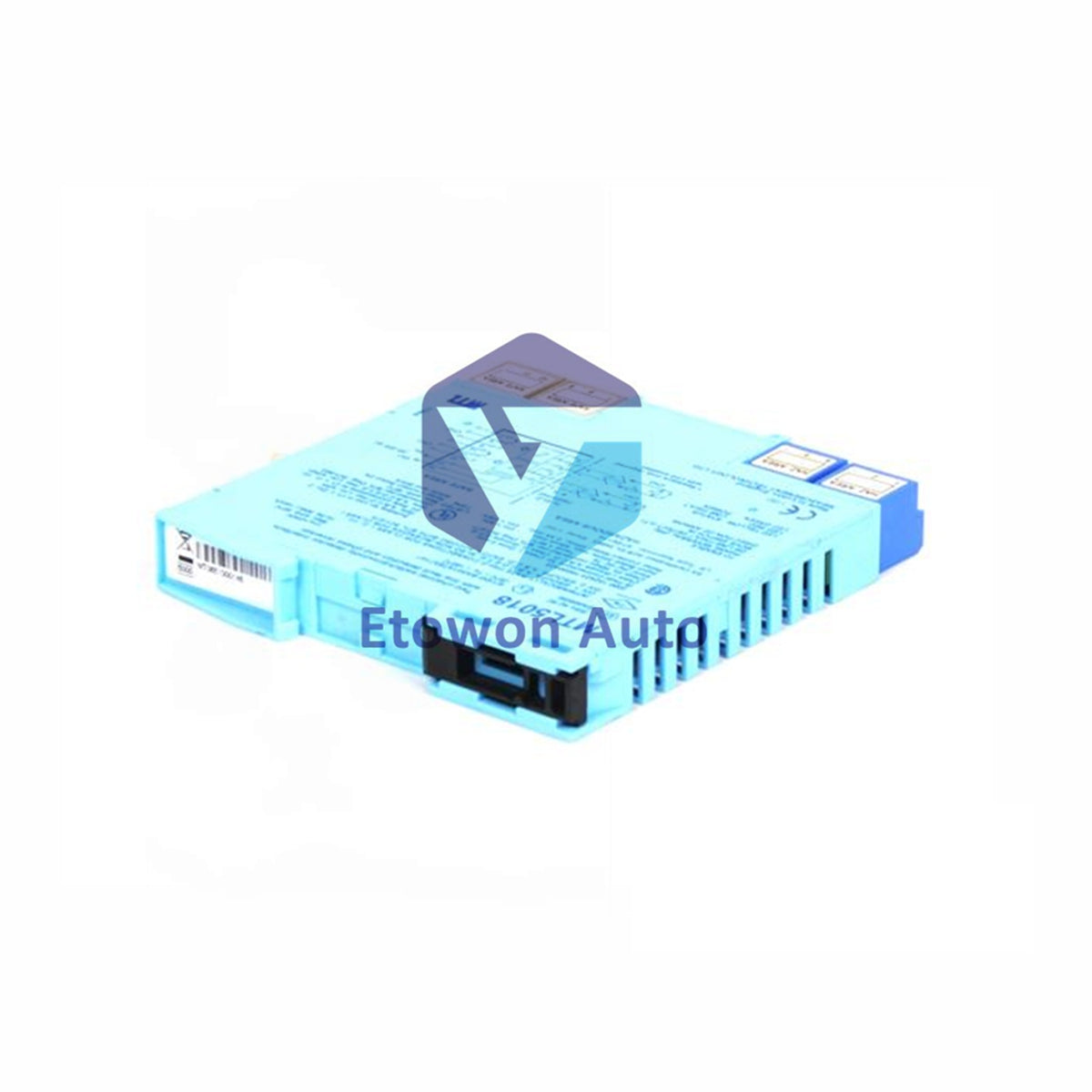

Interfaz de Relé de Doble Canal MTL5018

El MTL5018 de MTL Instruments proporciona control de doble canal para cargas en áreas seguras desde interruptores y detectores de proximidad en áreas peligrosas. Esta avanzada interfaz cuenta con dos salidas de relé independientes con características de seguridad completas, incluyendo detección de fallos en la línea y control de inversión de fase para cada canal.

Especificaciones Técnicas Clave

• Marca: MTL Instruments
• Modelo: MTL5018
• Tipo de Producto: Interfaz de Relé de Doble Canal
• Canales: Dos canales independientes
• Salidas: Dos relés de conmutación
• Tiempo de respuesta: 10 ms máximo
• Estándar de Entrada: NAMUR/DIN 19234

Certificación para Áreas Peligrosas

• Ubicación del interruptor: Zona 0, IIC, T6 área peligrosa
• Ubicación del detector: Zona 0, IIC, T4-T6 con certificación
• Clasificación de división: División 1, Grupo A ubicación peligrosa
• El MTL5018 mantiene la seguridad intrínseca para ambos canales

Especificaciones de entrada

• Voltaje del Sensor: 7 a 9V desde fuente de 1kΩ ±10% por canal
• Fase Normal: La salida se energiza si Iin >2.1mA o Rin <2kΩ
• Fase Inversa: La salida se desenergiza bajo las mismas condiciones
• Histéresis: 200µA típico por canal para conmutación estable
• Inversión de Fase: Independiente para cada canal, seleccionable por el usuario

Características de Salida del Relé

• Tipo de Relé: Dos contactos conmutadores unipolares
• Clasificación de Contacto AC: 250V CA, 2A, cosø >0.7
• Clasificación de Contacto DC: 40V DC, 2A, carga resistiva
• Tiempo de Respuesta: 10ms máximo por canal
• Nota: Las cargas reactivas requieren supresión adecuada

Detección de Fallo de Línea (LFD)

• Modo LFD: Seleccionable por el usuario mediante interruptores superiores para cada canal
• Alarma de Circuito Abierto: Encendido si Iin <100µA, Apagado si Iin >250µA
• Alarma de Cortocircuito: Encendido si Rin <100Ω, Apagado si Rin >360Ω
• Respuesta a Fallos: La detección de fallo en la línea desenergiza el relé
• Entrada de contacto: Requiere resistencias en serie de 500Ω-1kΩ y en paralelo de 20kΩ-25kΩ

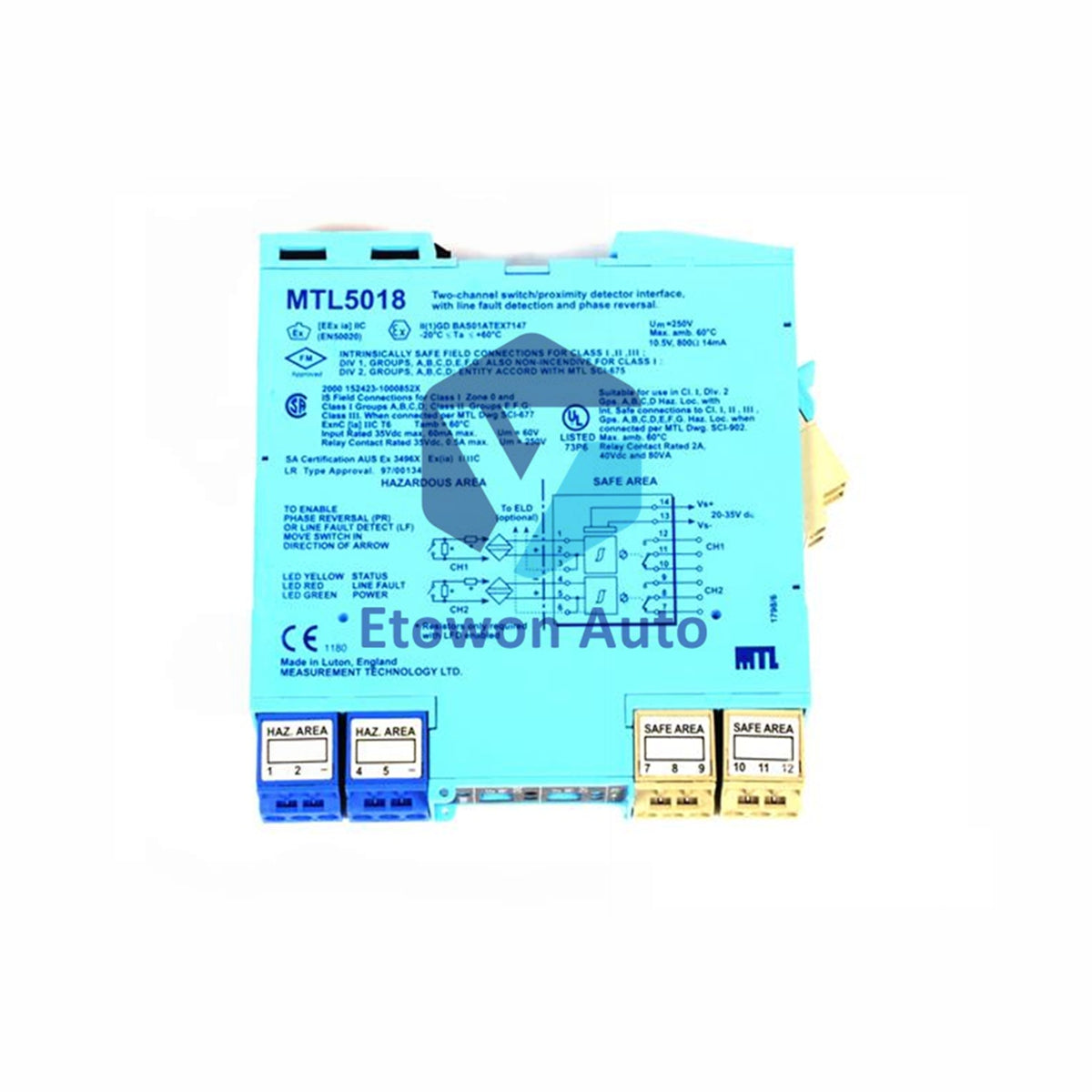

Configuración de Terminales

• Entrada del Canal 1: Terminal 1 (Entrada –ve), Terminal 2 (Entrada +ve)
• Entrada del canal 2: Terminal 4 (Entrada –ve), Terminal 5 (Entrada +ve)
• Fuga a tierra: Terminal 3 (Ch 1), Terminal 6 (Ch 2) para detección
• Salida del canal 1: Terminal 10 (NC), 11 (Común), 12 (NO)
• Salida del canal 2: Terminal 7 (NC), 8 (Común), 9 (NO)
• Fuente de Alimentación: Terminal 13 (Suministro –ve), Terminal 14 (Suministro +ve)

Requisitos de energía

• Consumo de corriente: 60mA a 24V máximo
• Disipación de potencia: 1.4W a 24V máximo
• Disipación máxima: 1.5W a 35V
• Aislamiento: 250V AC o DC entre todos los circuitos

Parámetros de seguridad

• Voltaje de seguridad: 10.5V máximo por canal
• Resistencia interna: 800Ω por canal
• Corriente de seguridad: 14mA máximo por canal
• Voltaje máximo: Um = 250V rms o DC

Preguntas Frecuentes

• ¿Cuántas cargas puede controlar el MTL5018?
  Puede controlar dos cargas independientes en área segura desde dos entradas en área peligrosa.
• ¿Los canales son configurables de forma independiente?
  Sí, cada canal tiene inversión de fase independiente y detección de fallas en la línea.
• ¿Cómo funciona la detección de fallas en la línea?
  Detecta circuitos abiertos (<100µA) y cortocircuitos (<100Ω) con indicación individual por canal.
• ¿Cuál es el tiempo de respuesta del relé?
  Los relés responden en un máximo de 10 ms para cada canal.
