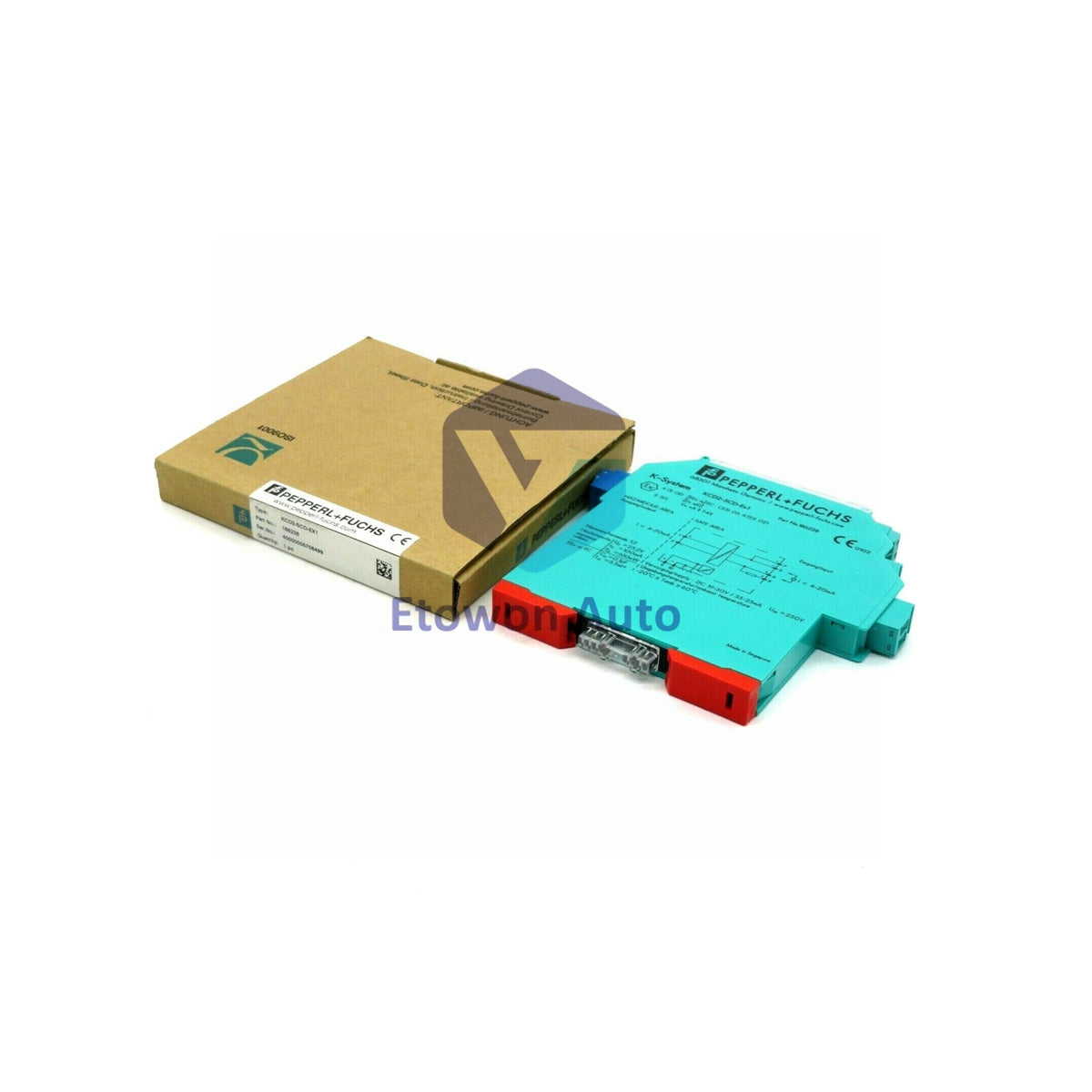

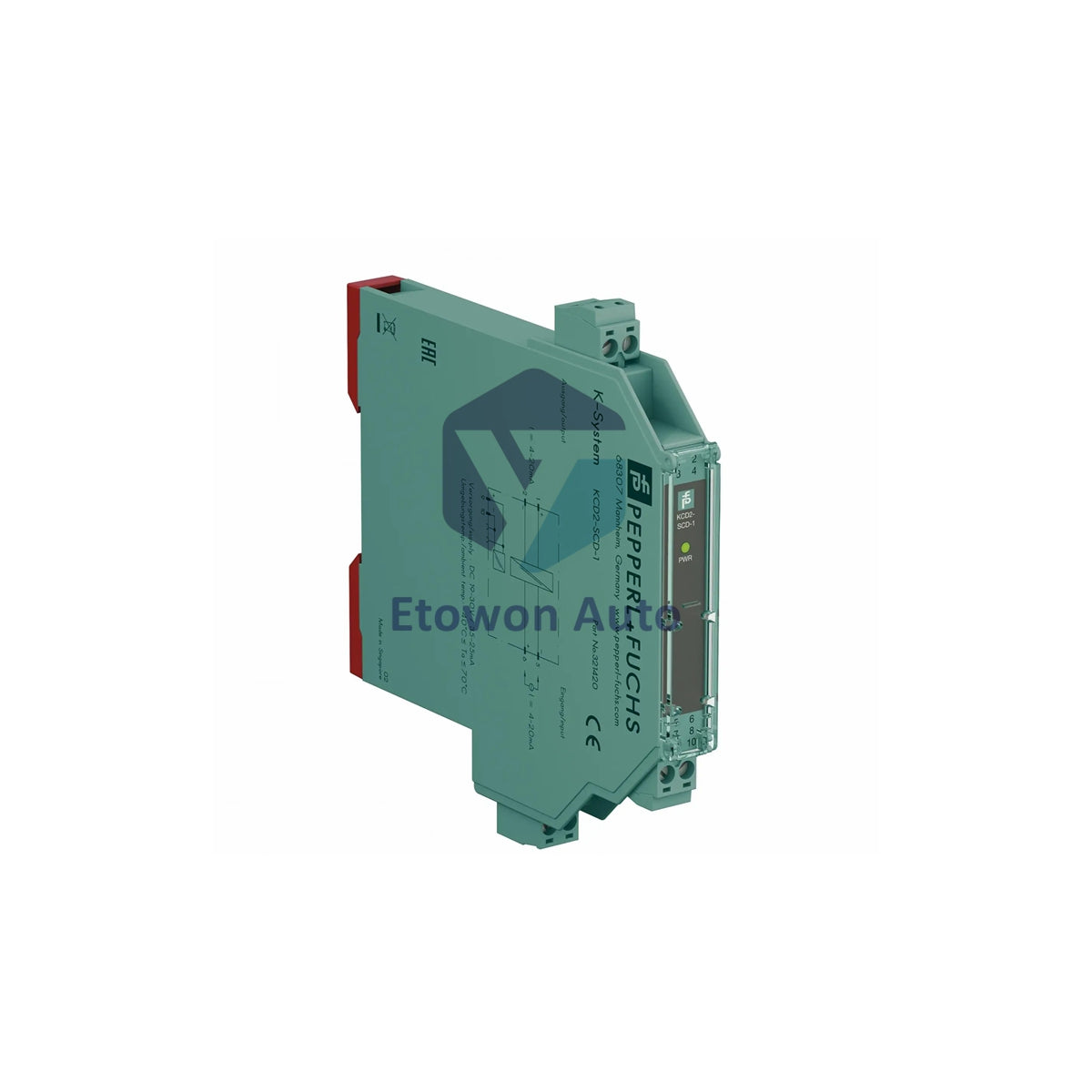

Barrera Aislada KCD2-SOT-Ex1.LB | Pepperl+Fuchs

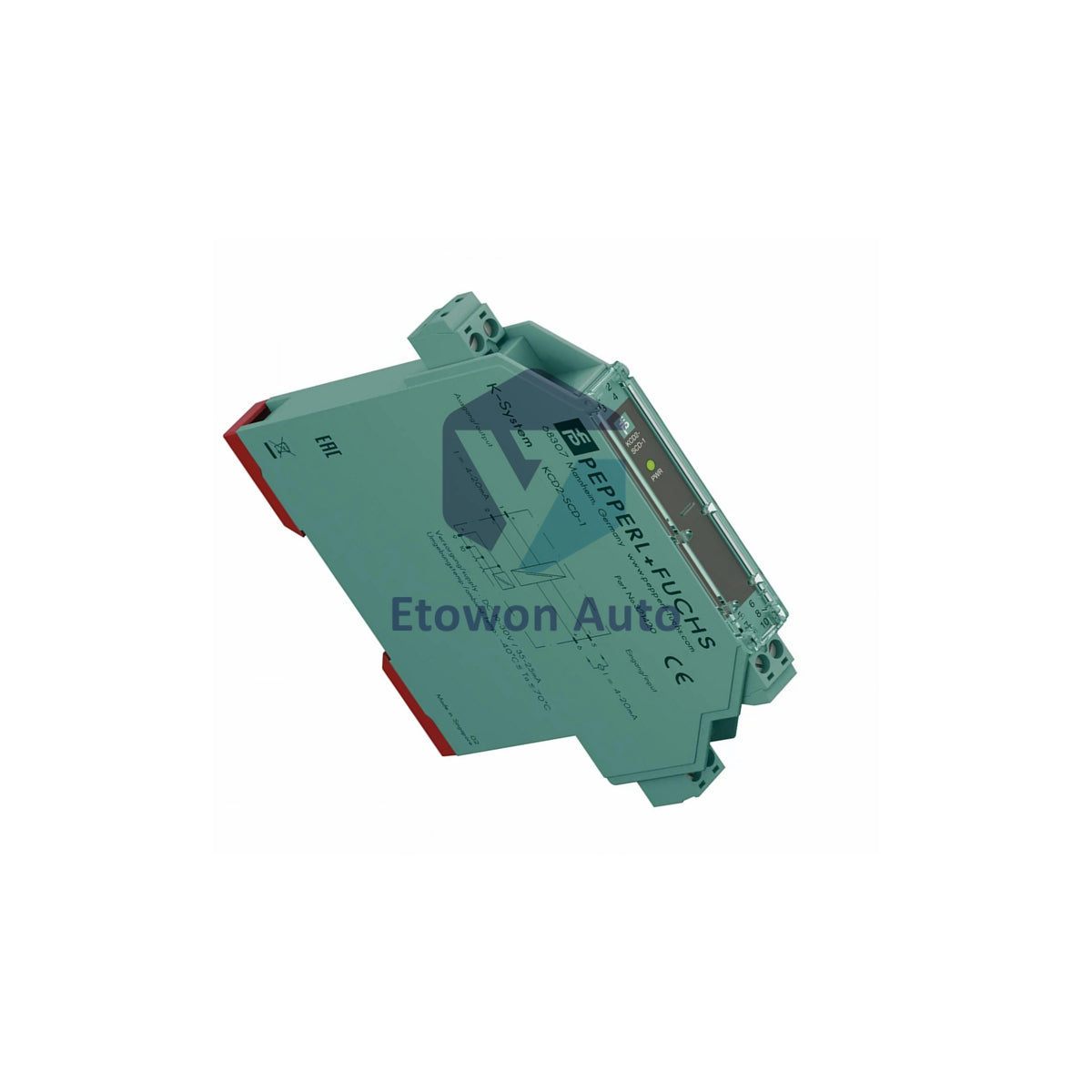

Amplificador de Conmutación Pepperl+Fuchs KCD2-SOT-Ex1.LB

El Pepperl+Fuchs KCD2-SOT-Ex1.LB es un amplificador de conmutación aislado para áreas peligrosas. Esta barrera de 1 canal conecta sensores NAMUR con sistemas de control. Proporciona dos salidas de transistor para aplicaciones de división de señal. El Pepperl+Fuchs KCD2-SOT-Ex1.LB ofrece operación segura en atmósferas explosivas con certificación ATEX.

Identificación del producto

• Fabricante: Pepperl+Fuchs
• Número de Modelo: KCD2-SOT-Ex1.LB amplificador de conmutación
• Tipo de Producto: Barrera Aislada de 1 Canal
• Función Principal: Acondicionamiento de señal de entrada digital
• Clasificación de seguridad: SIL 2, SC 3 según IEC/EN 61508
• Certificación: Certificado ATEX para áreas peligrosas
• Ancho de carcasa: 12.5 mm diseño compacto

Especificaciones de la fuente de alimentación

• Voltaje de alimentación: 24 V DC nominal (rango 19-30 V DC)
• Conexión: Carril de alimentación o terminales 9+, 10-
• Corriente nominal: Consumo típico 20-15 mA
• Disipación de potencia: ≤ 700 mW máximo
• Tolerancia a rizado: ≤ 10 % de rizado de entrada

Especificaciones de entrada

• Tipo de señal: Entrada digital (NAMUR o contacto seco)
• Conexión: Terminales 1+, 2- (lado campo)
• Valores NAMUR: 10 V DC / 8 mA según EN 60947-5-6
• Punto de conmutación: 1.2-2.1 mA con histéresis de 0.2 mA
• Detección de fallo de línea: Rotura I ≤ 0.1 mA, cortocircuito I ≥ 6.5 mA
• Requisitos de pulso: Relación pulso/pausa mínima de 100 µs

Rendimiento de salida

• Canales de salida: Dos salidas de transistor pasivas
• Conexión: Salida I: terminales 5,6; Salida II: terminales 7,8
• Voltaje nominal: 30 V DC máximo
• Corriente nominal: 50 mA por salida
• Tiempo de respuesta: ≤ 200 µs conmutación rápida
• Nivel de señal 1: (Voltaje externo) - 3V máx a 50 mA
• Nivel de Señal 0: Salida bloqueada (≤10 µA de fuga)
• Frecuencia de Conmutación: ≤ 5 kHz máximo

Seguridad y Aislamiento

• Nivel de Seguridad: SIL 2, Capacidad Sistemática SC 3
• Aislamiento Galvánico: Aislamiento reforzado 300 Veff
• Clasificaciones de Aislamiento: Entrada/Salida: 300 Veff reforzado
• Zona Peligrosa: Certificado ATEX [Ex ia Ga] IIC
• Grado de Protección: IP20 para uso en interiores

Configuración y Visualización

• Configuración: Ajustes con interruptores DIP
• Elementos de Visualización: Indicadores LED de estado
• Etiquetado: Espacio frontal para identificación
• Modo de Operación: Operación reversible posible
• División de Señal: Capacidad de 1 entrada a 2 salidas

Especificaciones Ambientales

• Rango de Temperatura: -20°C a +70°C estándar
• Rango Extendido: Hasta 70°C con reducción
• Montaje: Riel DIN de 35 mm según EN 60715
• Dimensiones: 12.5 x 119 x 114 mm (AnxAlxPr)
• Peso: Aproximadamente 100 gramos

Certificaciones y Cumplimiento

• Certificado ATEX: BASEEFA 13 ATEX 0080
• Marcado: II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC
• Directiva EMC: 2014/30/EU, EN 61326-1:2013
• Normas de Seguridad: cumplimiento IEC 61010-1:2010

Directrices de instalación

• Monte en riel DIN de 35 mm en un recinto adecuado
• Conecte la alimentación de 24V DC a través del carril de alimentación o terminales
• Conecte el sensor NAMUR o contacto seco a los terminales de entrada
• Conecte las salidas a las entradas del sistema de control
• Configure los interruptores DIP para el modo de operación requerido
• Verifique la conexión a tierra adecuada para la instalación en áreas peligrosas

Preguntas Frecuentes (FAQ)

¿Cuál es el propósito principal de este amplificador de conmutación?

El Pepperl+Fuchs KCD2-SOT-Ex1.LB conecta de forma segura sensores de áreas peligrosas con sistemas de control.

¿Puedo usar esto con contactos mecánicos estándar?

Sí, acepta tanto sensores NAMUR como entradas de contacto seco.

¿Qué significa la función de "divisor de señal"?

Puede tomar una señal de entrada y proporcionar dos señales de salida idénticas.

¿Cómo funciona la detección de fallas en la línea?

Detecta circuitos abiertos (<0.1 mA) y cortocircuitos (>6.5 mA) en el cableado de campo.

¿Qué clasificaciones de áreas peligrosas soporta?

ATEX Zona 0/1 para gas y Zona 20/21 para atmósferas explosivas de polvo.

¿Qué opciones de configuración están disponibles?

Los interruptores DIP permiten configurar el modo de operación, la configuración de salida y el comportamiento ante fallos.

Para especificaciones técnicas o para ordenar el KCD2-SOT-Ex1.LB, envíe un correo a sale@etowonauto.com.
