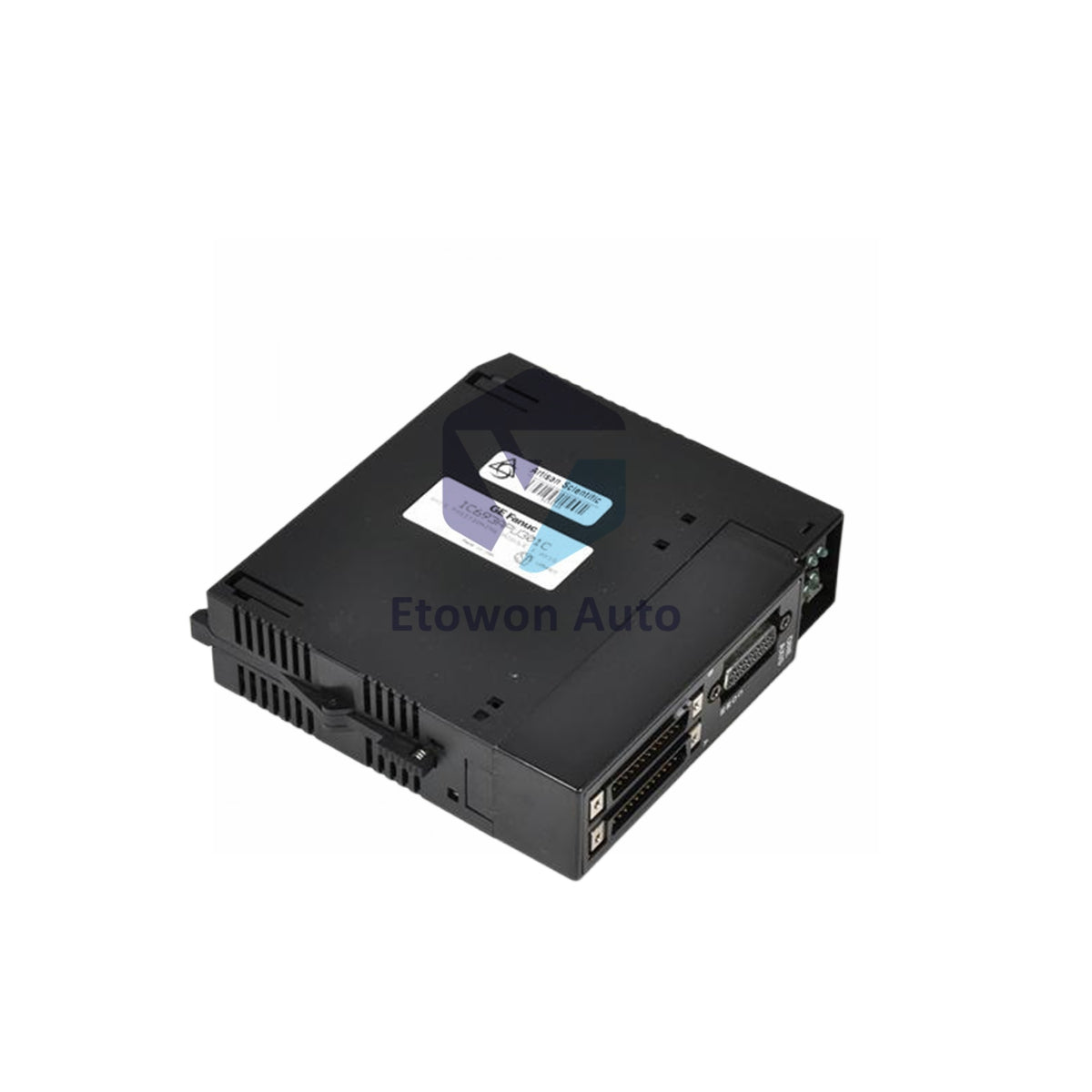

Módulo Maestro Profibus IC693PBM200 GE Fanuc Serie 90-30

Descripción del Producto

El GE Fanuc IC693PBM200 es un módulo maestro Profibus dedicado de alto rendimiento diseñado para una integración perfecta en el ecosistema del PLC Serie 90-30. Este módulo permite que su controlador lógico programable central establezca una arquitectura de bus de campo de alta velocidad, actuando como el centro principal para redes descentralizadas. Al utilizar el reconocido mundialmente protocolo Profibus-DP, simplifica enormemente el cableado complejo en planta y mejora las capacidades de diagnóstico en redes con múltiples dispositivos.

Capacidad y Rendimiento de la Red

La comunicación confiable y determinista es la característica principal del IC693PBM200. Está diseñado para soportar arquitecturas industriales masivas, alojando hasta 125 dispositivos esclavos DP (como bloques remotos de E/S, variadores de frecuencia y sensores inteligentes) en un solo segmento de red. El módulo ofrece una generosa capacidad de datos de 244 bytes de entrada y 244 bytes de salida por esclavo. Para mantener este manejo intensivo de datos, consume típicamente una corriente de 450 mA a 5VDC directamente desde el ensamblaje del backplane.

Características Físicas y Diseño Robusto

El IC693PBM200 presenta un perfil compacto y modular típico de la línea de productos Serie 90-30, con un peso neto de solo 0.45 kg (0.99 lbs). Esta construcción ligera reduce el estrés estructural en el rack de montaje mientras maximiza la densidad de ranuras. Construido con componentes industriales de primera calidad, el módulo está completamente equipado con un avanzado blindaje EMC para prevenir la degradación de la señal por interferencias electromagnéticas. Opera eficientemente dentro de un rango de temperatura industrial estándar de 0°C a 60°C.

Especificaciones Técnicas

Instalación y Puesta en Marcha

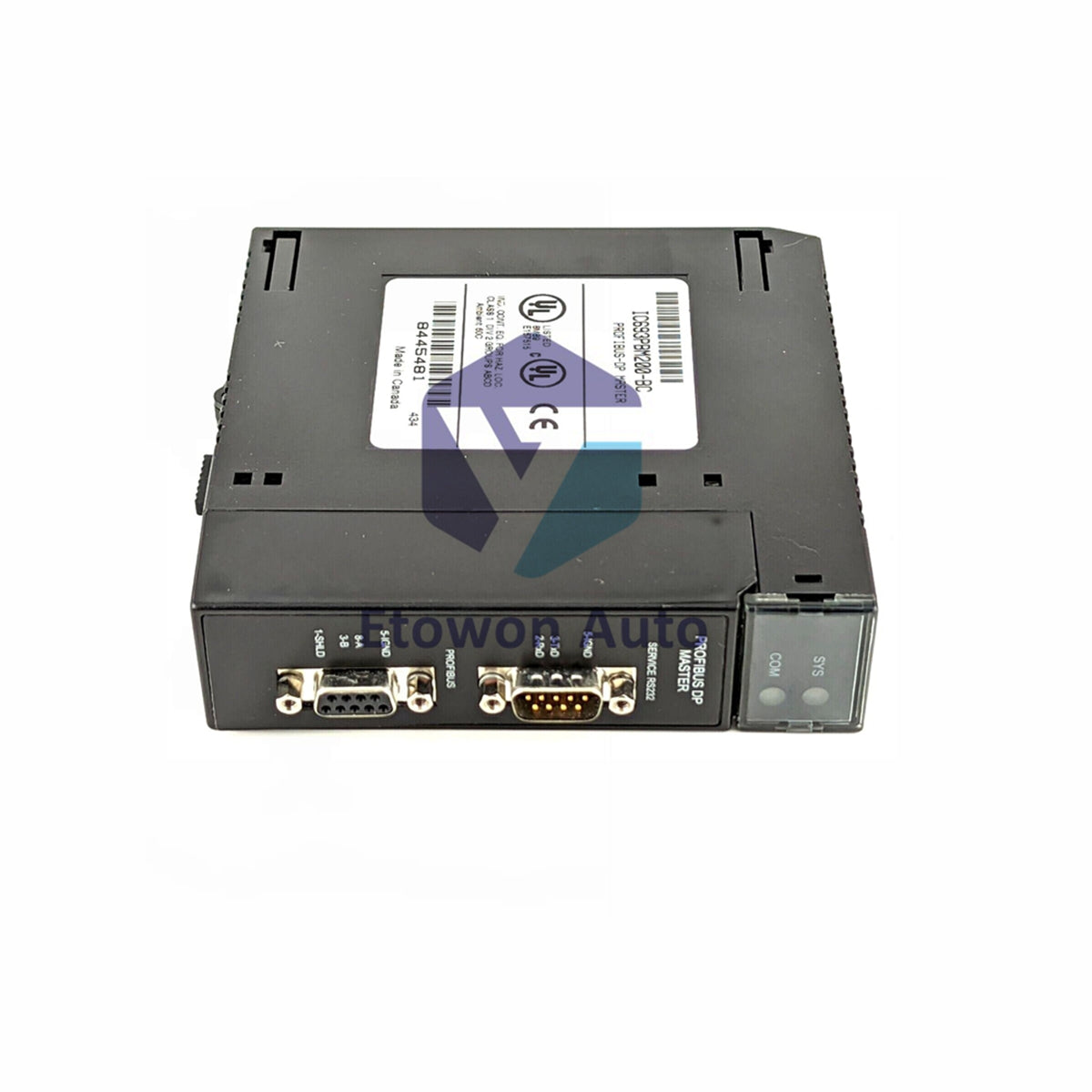

Diseñado para un despliegue versátil, el IC693PBM200 se conecta de forma segura con cualquier base estándar Serie 90-30, incluyendo racks de CPU, expansión o remotos. La configuración del sistema se realiza mediante herramientas estándar de software de programación GE, haciendo que la puesta en marcha sea rápida e intuitiva. El panel frontal está equipado con indicadores de diagnóstico LED de alta visibilidad que proporcionan a los operadores de planta actualizaciones en tiempo real sobre el estado, indicaciones de fallos y resúmenes del estado de comunicación con solo una mirada.

Preguntas Técnicas Frecuentes

P1: ¿Qué software de programación se usa para configurar el IC693PBM200?
R1: El módulo puede configurarse fácilmente usando el software estándar de automatización GE Fanuc (como Logicmaster 90, VersaPro o Proficy Machine Edition) junto con archivos GSD estándar de Profibus.

P2: ¿Se puede instalar este módulo en un rack de expansión remoto?
R2: Sí. El IC693PBM200 es totalmente compatible con bases de CPU locales, bases de expansión locales y bases de E/S remotas dentro del marco Serie 90-30.

P3: ¿El módulo suministra energía a la línea de red Profibus?
R3: El módulo ofrece opciones internas de alimentación para terminación en el puerto conector serial/bus de campo, pero los dispositivos externos del segmento de red deben seguir las reglas estándar de terminación activa Profibus.
