Módulo de Salida IC693MDL940 24VDC/240VAC GE

Descripción del Producto

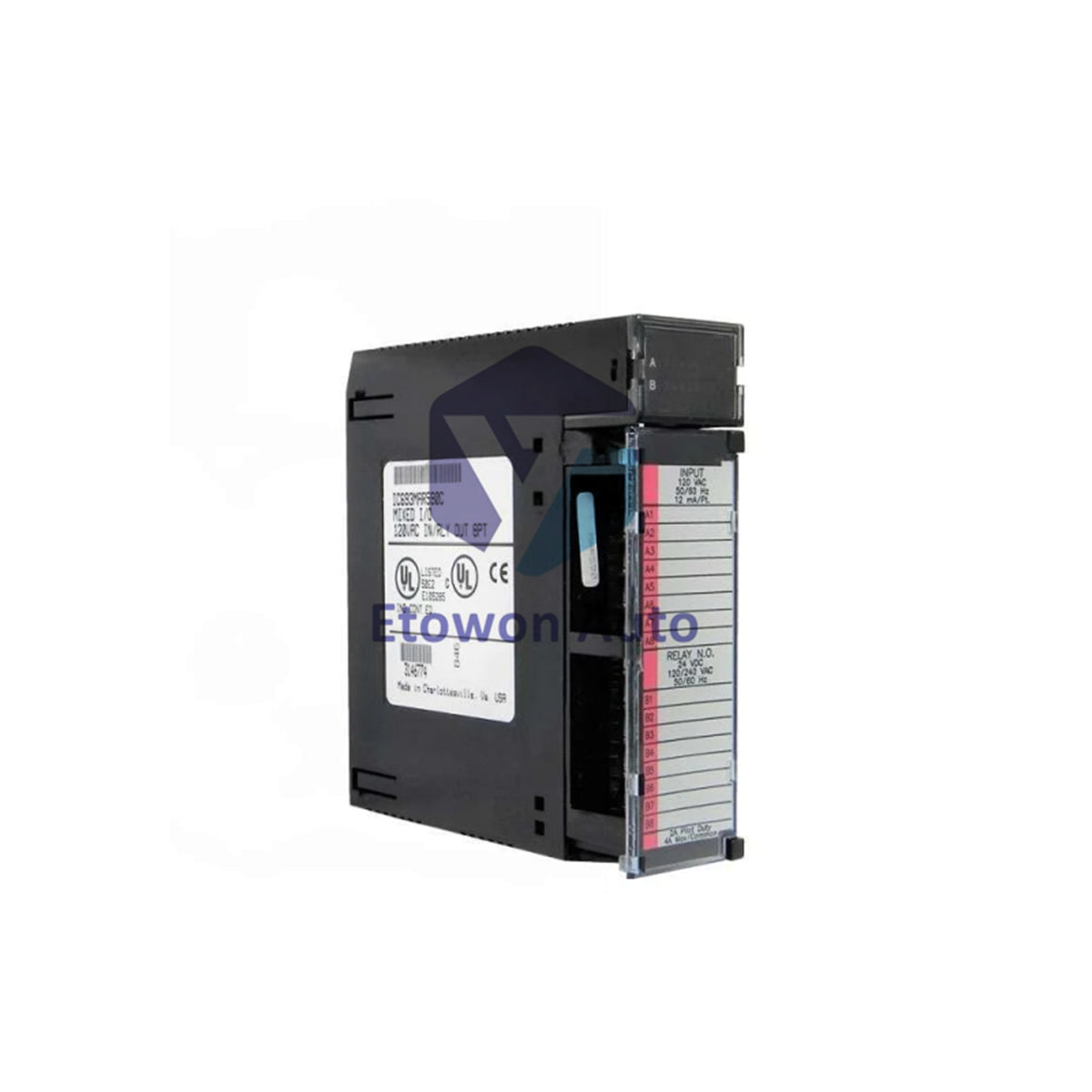

El GE Fanuc IC693MDL940 es un módulo de salida de relé de alto rendimiento diseñado para el Controlador Lógico Programable Serie 90-30. Proporciona 16 salidas discretas, organizadas en cuatro grupos aislados de cuatro, lo que permite conmutar diferentes fuentes de voltaje dentro de un solo módulo. Con un peso neto de 0.4 kg (0.88 lbs), esta unidad ofrece una interfaz compacta pero potente para cargas industriales de alta corriente. Está diseñado para manejar voltajes tanto de CA como de CC, lo que lo convierte en una opción versátil para aplicaciones que requieren aislamiento de contacto mecánico y alta capacidad de corriente.

Ventajas Técnicas Principales

El IC693MDL940 está construido para operación de alta demanda, soportando una carga máxima de 2 amperios por salida y una capacidad total del módulo de 16 amperios. Este módulo de 0.4 kg cuenta con un tiempo de respuesta rápido de 15 ms tanto para los ciclos de "encendido" como de "apagado", asegurando la ejecución oportuna de la lógica de control. Para proteger la electrónica sensible del backplane, el módulo proporciona un aislamiento de 1500 VAC durante un minuto entre el lado de campo y el lado lógico. Además, con un consumo de energía bajo de solo 7 mA del bus de 5V, minimiza la carga térmica en la fuente de alimentación del PLC incluso cuando los 16 relés están energizados.

Especificaciones Técnicas

Guías de Instalación y Cableado

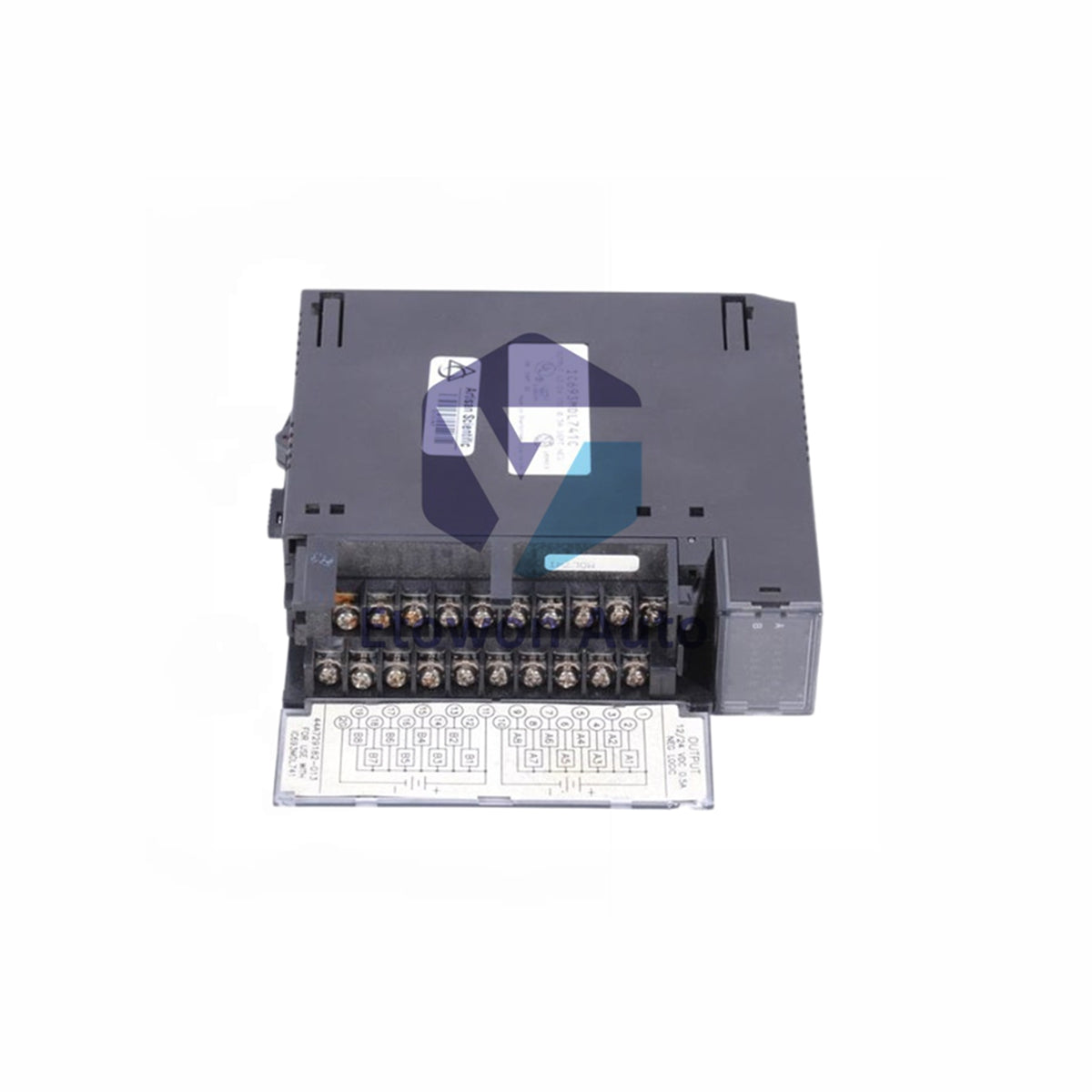

Al instalar el GE Fanuc IC693MDL940, asegúrese de desconectar la alimentación del rack del PLC antes de la inserción. La unidad de 0.4 kg encaja en cualquier ranura de E/S de la base Serie 90-30. Debido a que el módulo puede conmutar hasta 250 VAC, los usuarios deben cumplir con los códigos locales de cableado, especialmente en lo que respecta al aislamiento punto a punto. El módulo soporta una carga común máxima de 4 amperios por grupo. Se recomienda usar supresión de sobretensiones (como MOV o snubbers RC) al manejar cargas inductivas para extender la vida mecánica de los contactos del relé y prevenir interferencias EMI con módulos adyacentes.

Ventajas de Ingeniería

Los ingenieros prefieren el IC693MDL940 por su alta densidad de relés, lo que reduce significativamente el número de módulos necesarios para el control de salidas a gran escala. El diseño de relé mecánico elimina los problemas de corriente de fuga que se encuentran en módulos de Triac o Transistor, proporcionando un estado "verdaderamente abierto" que es más seguro para ciertos procedimientos de mantenimiento. A pesar de su perfil físico de 0.4 kg, el módulo es excepcionalmente robusto, capaz de manejar corrientes de irrupción de hasta 5 amperios. Su capacidad para conmutar cargas mixtas (CA y CC) dentro de diferentes grupos lo convierte en una herramienta increíblemente flexible para modernizar sistemas de control heredados.

Preguntas Técnicas Frecuentes

P1: ¿Cuál es el peso del GE Fanuc IC693MDL940?
R1: Este módulo tiene un peso neto de 0.4 kg (0.88 lbs), reflejando su robusta matriz interna de relés y carcasa protectora.

P2: ¿Cuál es la carga mínima requerida para los relés?
R2: Para asegurar un cierre confiable del contacto y prevenir la acumulación de oxidación, se requiere una carga mínima de 10 mA para cada punto de salida.

P3: ¿El IC693MDL940 requiere una fuente de alimentación externa?
R3: Sí, mientras que el lado lógico es alimentado por el backplane, las bobinas del relé requieren 135 mA del bus de 24V (normalmente proporcionado por la fuente de alimentación del PLC) cuando todas las salidas están energizadas.
