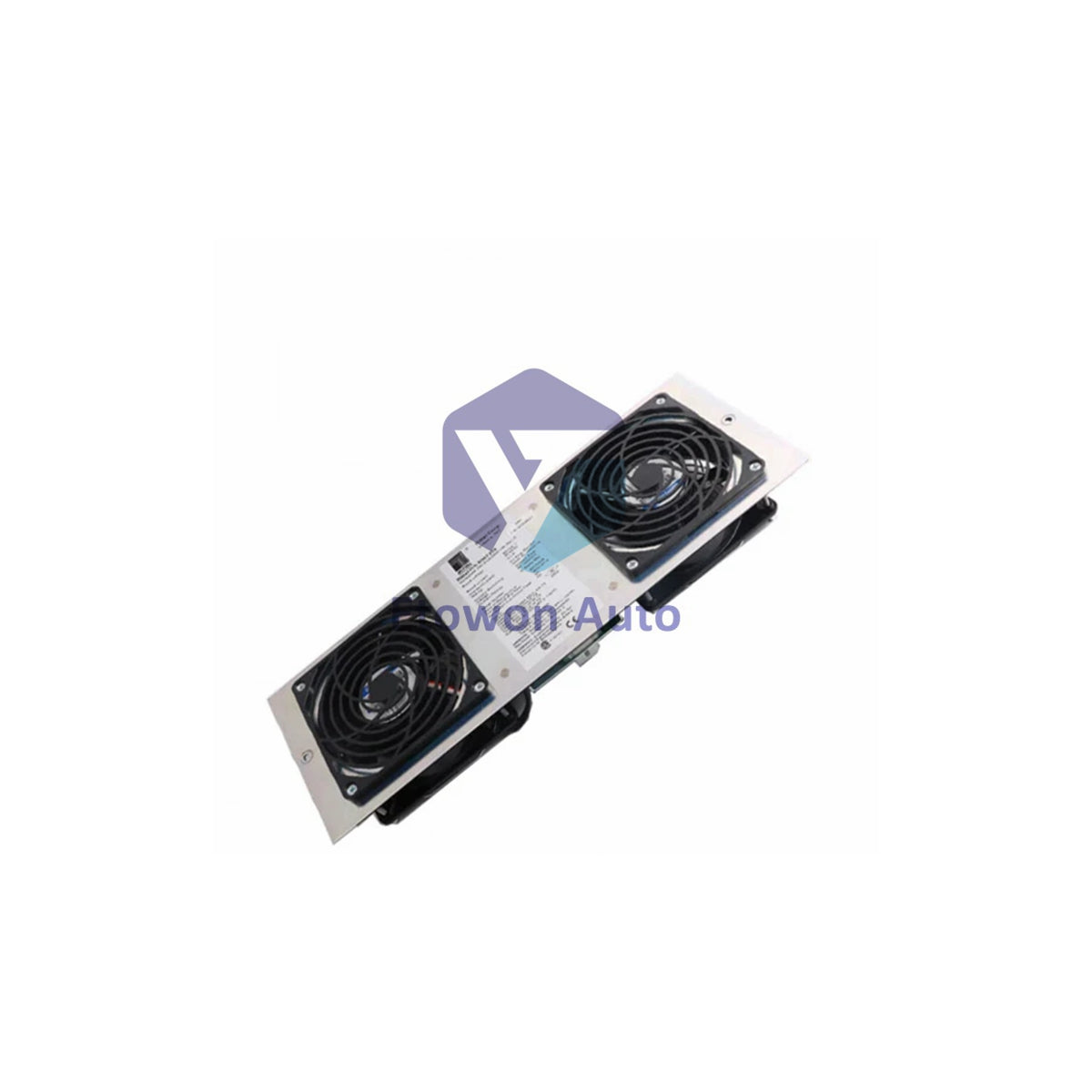

Unidad de ventilador Honeywell FS-FANWR-24R 24V CC

Unidad de Ventilador Doble de 24V CC con Monitoreo de Velocidad

El Honeywell FS-FANWR-24R es una unidad de ventilador de 24V CC que contiene dos ventiladores Papst montados en una placa con PCB 07209.

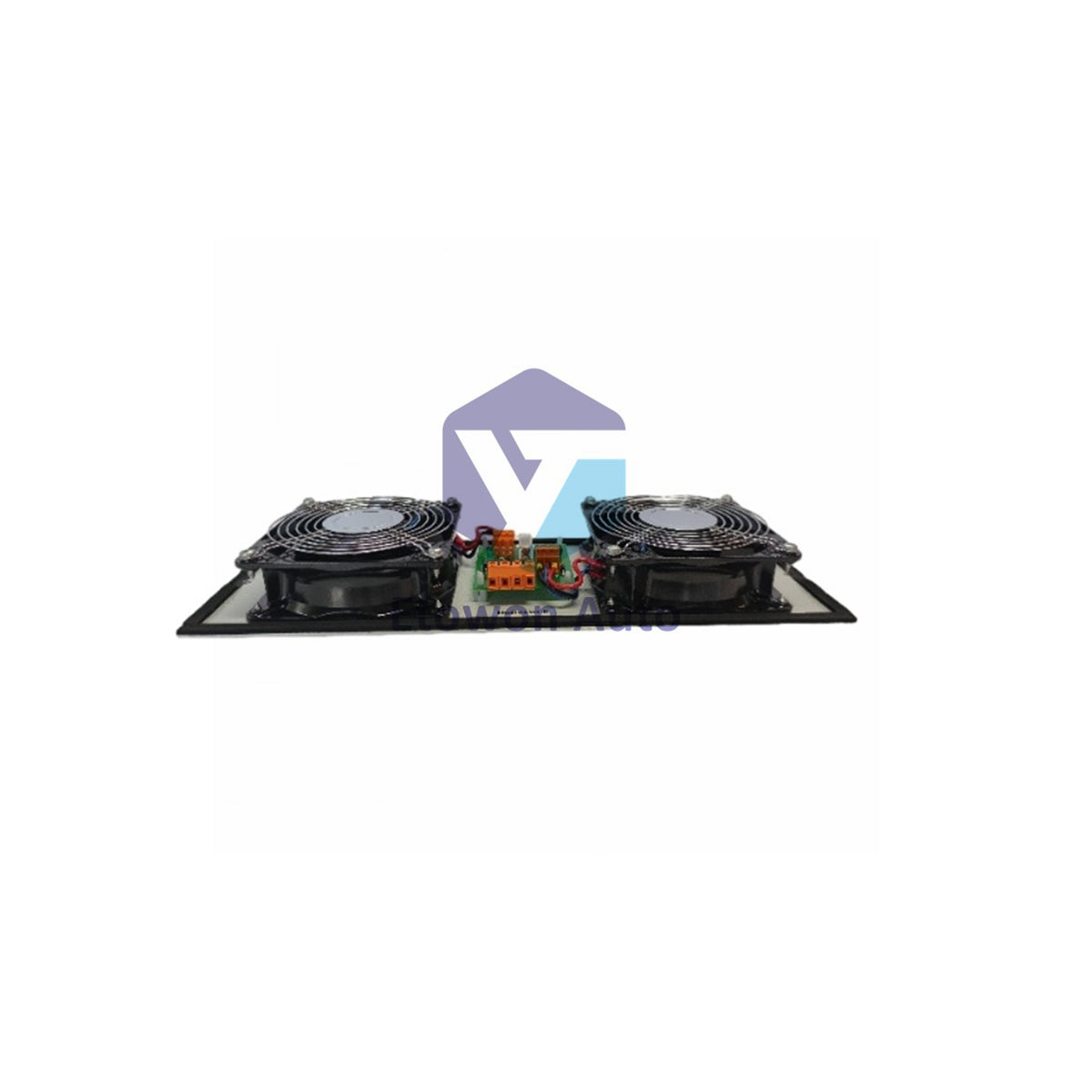

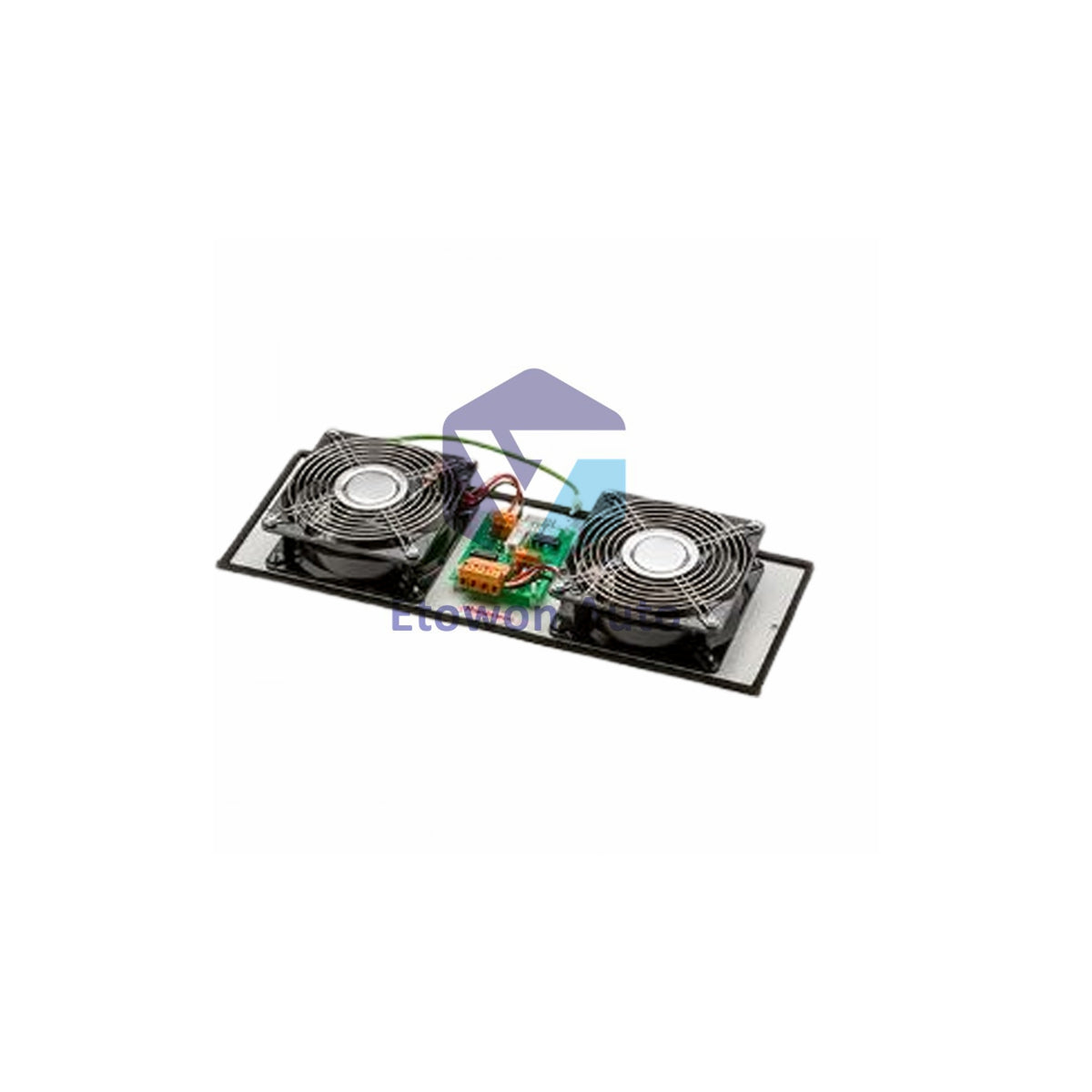

Componentes del Conjunto de Ventiladores

• Dos ventiladores de rodamiento de bolas Papst 4184N/17X para una operación confiable y de larga duración
• PCB 07209 genera señales de estado del ventilador y controla los LED de estado
• Protectores de dedos Papst LZ30 en ambos lados para protección de seguridad
• Conector de 4 polos para alimentación externa de 24V CC y cableado de retroalimentación

Indicador de Estado del Ventilador

• El LED verde se ilumina junto a cada ventilador cuando la velocidad supera el mínimo
• El contacto de retroalimentación se cierra solo cuando ambos ventiladores funcionan por encima de 1,500 ±100 RPM
• Confirmación visual inmediata del estado del ventilador
• La electrónica genera señales de estado para monitoreo remoto

Especificaciones Técnicas

• Marca: Honeywell
• Modelo: FS-FANWR-24R
• Aprobaciones: CE, UL, FM
• Protección contra ingreso: IP20

Requisitos de Alimentación

• Voltaje: 24V CC nominal, rango de 12-29V CC
• Consumo de energía: 9.5 W
• Sin protección contra polaridad inversa - observar el cableado correcto

Especificaciones de Rendimiento

• Flujo de aire: 360 m³/h (211.8 CFM) para la unidad completa
• Nivel de ruido: 52 dB para la unidad completa
• Velocidad nominal del ventilador: 3,200 RPM
• Velocidad mínima para retroalimentación: 1,500 ±100 RPM

Ciclo de Vida y Medio Ambiente

• Vida útil a 40°C: 85,000 horas
• Vida útil a 75°C: 37,500 horas
• Temperatura de operación: -30°C a +75°C (-22°F a +167°F)

Calificaciones del Contacto de Retroalimentación

• Voltaje máximo conmutado: 300V CC / 240V CA
• Corriente máxima conmutada: 0.5 A
• Potencia máxima conmutada: 10 W
• El contacto se cierra cuando ambos ventiladores funcionan correctamente

Especificaciones del Conector

• Longitud para pelar el cable: 7 mm
• Par de apriete: 0.4-0.5 Nm
• Tipo de destornillador: SD 0.6 x 3.5 - DIN 5264
• Conector de 4 polos para alimentación y señales de retroalimentación

Dimensiones Físicas

• Dimensiones: 391 × 142 × 51 mm (L × A × P)
• Dimensiones: 15.4 × 5.59 × 2.01 pulgadas
• Peso: 1.7 kg
• Diseño montado en placa para fácil instalación en gabinete

Instalación y Embalaje

• Incluye unidad completa de ventilador con ventiladores y PCB preinstalados
• Conector de 4 polos para cableado en campo
• Listo para montaje en gabinete
• Envío: FedEx, UPS, DHL a nivel mundial

Preguntas Frecuentes

• P: ¿Cómo funciona el contacto de retroalimentación?
  R: El contacto se cierra solo cuando ambos ventiladores superan las 1,500 RPM. Esto confirma una refrigeración adecuada antes de habilitar la operación del sistema.
• P: ¿Puedo reemplazar ventiladores individuales?
  R: Sí. El FANWR-24R utiliza ventiladores estándar Papst 4184N/17X. Reemplace con modelos idénticos para mantener el rendimiento y la calibración de retroalimentación.
• P: ¿Qué sucede si un ventilador falla?
  R: El LED junto al ventilador fallido se apaga y el contacto de retroalimentación se abre, señalando una condición de falla que requiere mantenimiento.
