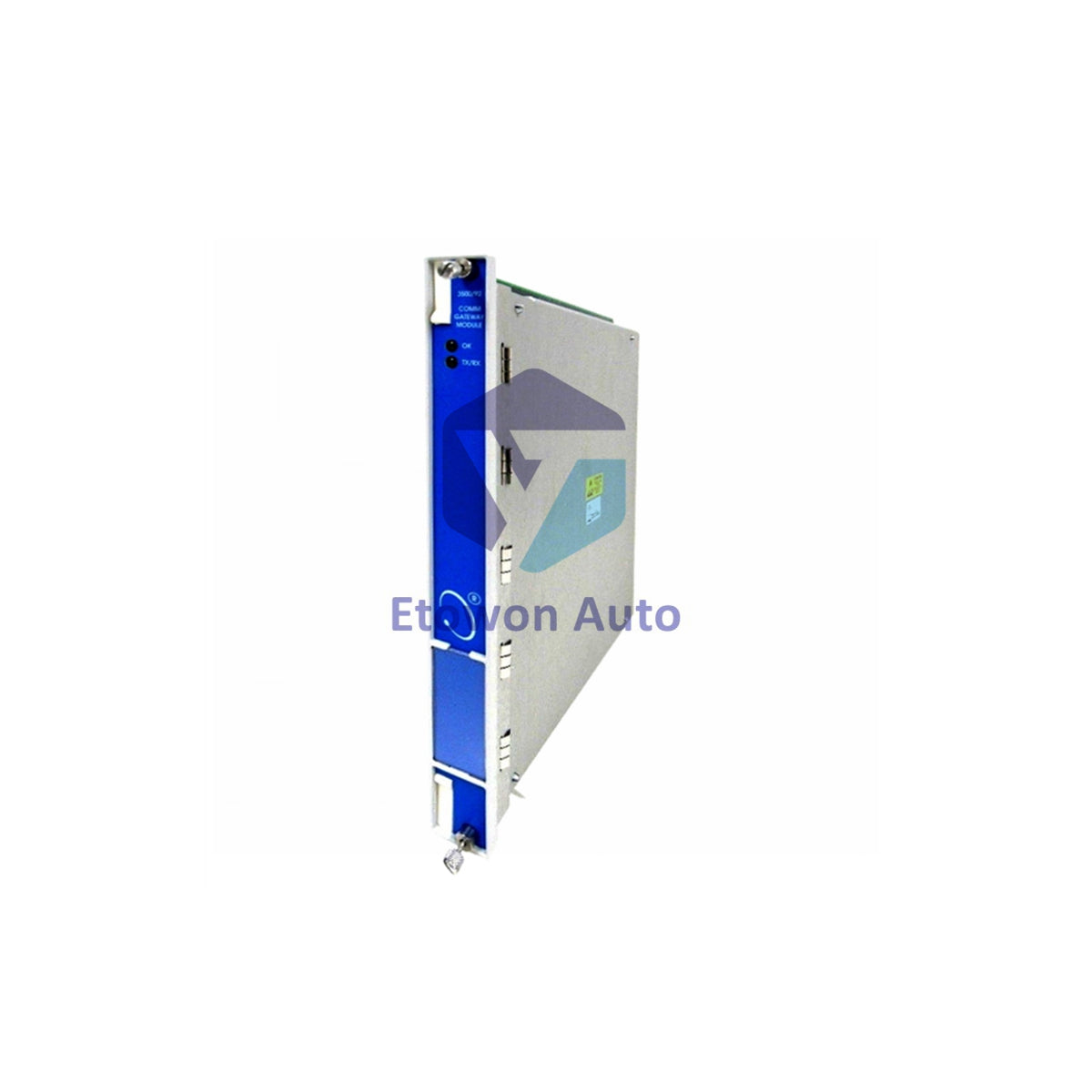

Monitor TC Aislado Bently Nevada 3500/61-03-01

Descripción del Producto

El Bently Nevada 3500/61-03-01 monitorea hasta seis entradas de termopares. Cuenta con E/S aisladas con terminaciones internas y salidas para registrador.

• Bently Nevada fabricado en EE. UU. El 3500/61-03-01 utiliza un módulo de E/S aislado para termopares.
• Aprobación CSA/NRTL/C (Clase 1, Div 2) incluida.
• Aislamiento del sistema de 500 Vdc. Aislamiento de canal de 250 Vdc.
• El monitor usa una ranura frontal. La E/S usa una ranura trasera.

Especificaciones Técnicas

• Marca: Bently Nevada | Modelo: 3500/61-03-01
• Entradas: 1-6 señales de termopar. Impedancia de 10 MΩ por cable.
• Potencia: 9 vatios nominales.
• Soporte para termopares: Tipos E, J, K, T. -256°F a +2498°F.
• Nota sobre tipo E: Por encima de +35°C ambiente, el rango se reduce a -60°C a +1000°C.
• Salida: Registrador de +4 a +20 mA. Carga 0-600 Ω.
• Resolución: 0.3662 µA/bit. Precisión ±0.15%.
• Precisión: ±2°C a 25°C (terminación interna aislada).

Ambiental

• Operación: -30°C a +65°C.
• Almacenamiento: -40°C a +85°C.
• Aislamiento: 500 Vdc sistema, 250 Vdc canal.

Dimensiones

• Monitor: 241.3 x 24.4 x 241.8 mm. 0.91 kg.
• Módulo de E/S: 241.3 x 24.4 x 99.1 mm. 0.45 kg.

Instalación

• Instale el monitor en la ranura frontal. Instale la E/S en la ranura trasera.
• Conecte el cableado a las terminaciones internas.
• Configure usando el software 3500. Verifique los LED.

Incluye

• 1 x módulo monitor 3500/61-03-01
• 1 x módulo de E/S aislado para termopares con terminaciones internas
• Documentación

Envío

• FedEx, UPS, DHL a nivel mundial.
• Envío exprés disponible.
• Embalaje seguro.

Preguntas Frecuentes

P: ¿Es solo para termopares?

R: El 3500/61-03-01 está optimizado para termopares pero soporta RTD con configuración aislada.

P: ¿Qué aislamiento proporciona?

R: Aislamiento del sistema de 500 Vdc. Aislamiento de canal de 250 Vdc.

P: ¿Rango del tipo E por encima de 35°C?

R: El rango se reduce a -60°C a +1000°C por encima de +35°C ambiente.
