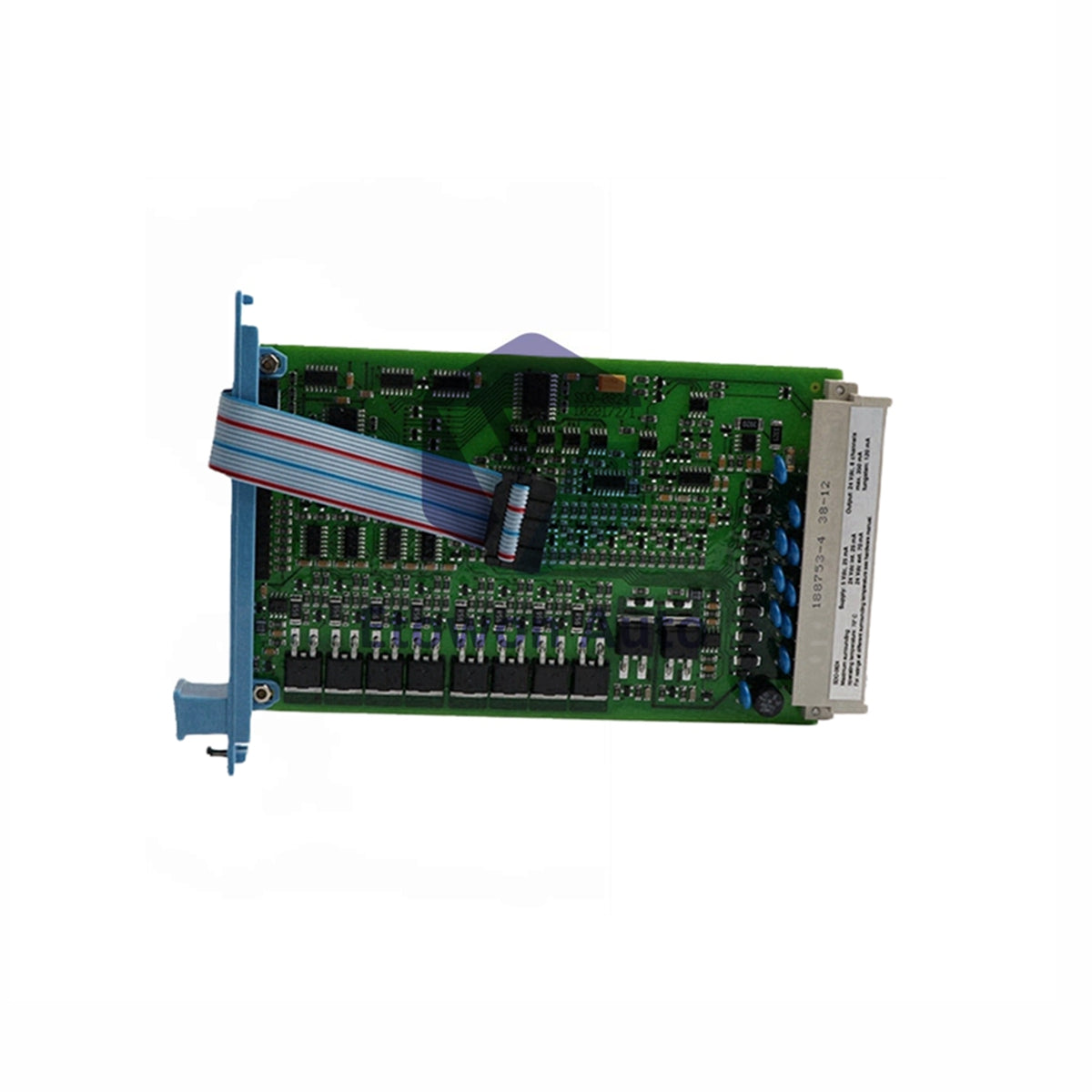

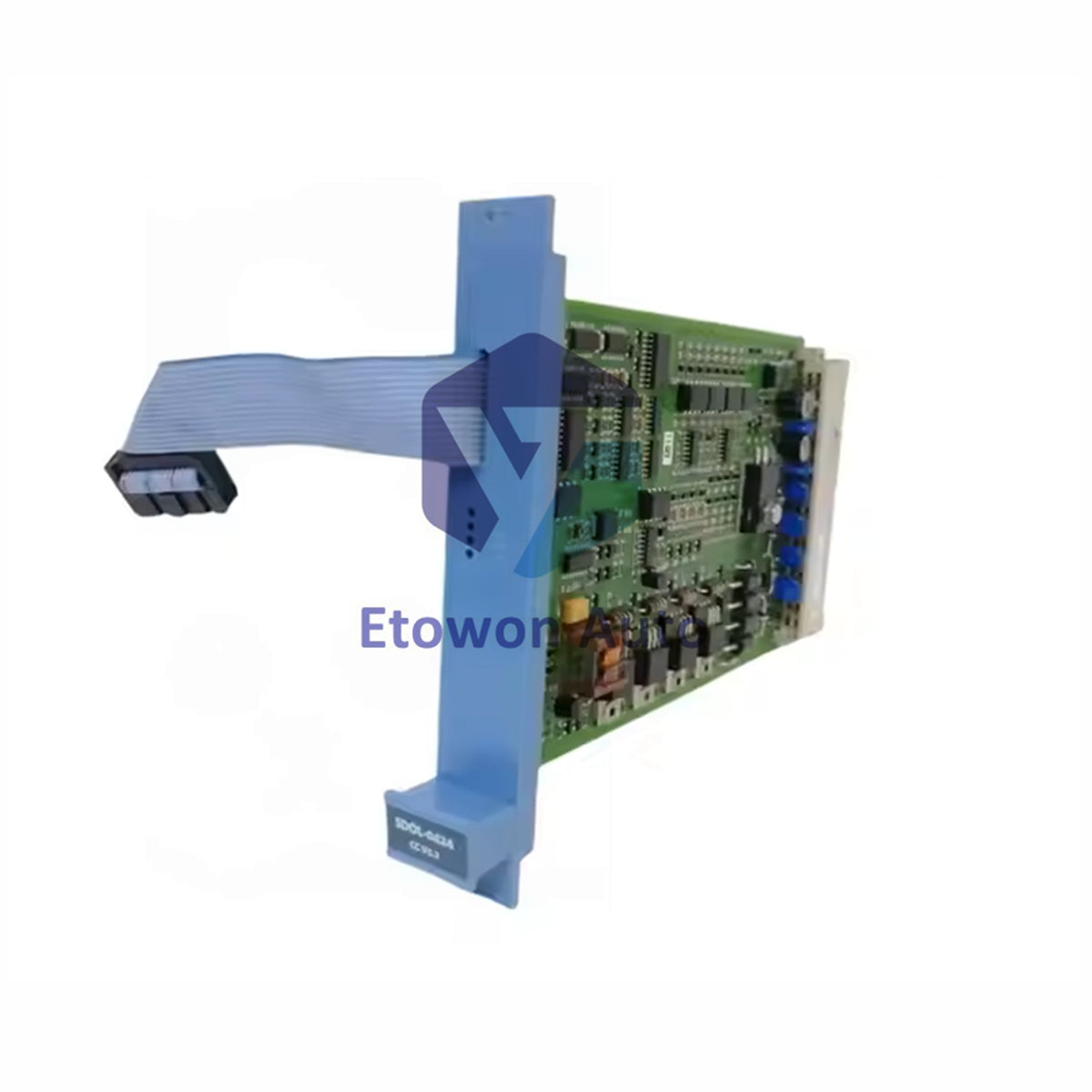

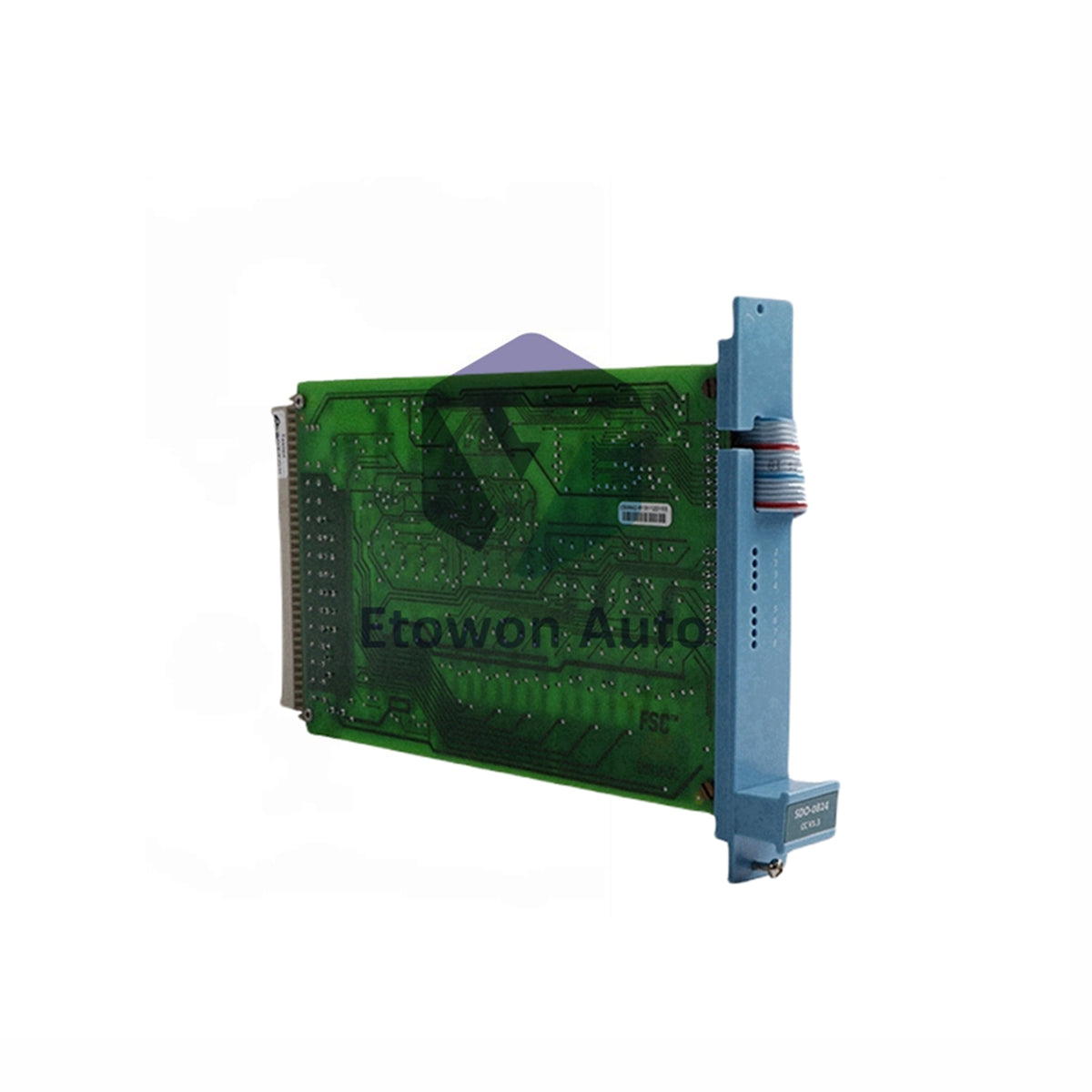

Módulo de Salida Seguro Supervisado en Bucle Honeywell FC-SDOL-0424

Módulo de Salida Digital Supervisada en Bucle Seguro Honeywell FC-SDOL-0424

El Honeywell FC-SDOL-0424 es un módulo de salida supervisada en bucle seguro. Proporciona 4 canales a 24 V CC con una capacidad de 1 A. Este módulo incluye detección de rotura de cable y cortocircuito.

Especificaciones Técnicas

• Marca y Modelo: Honeywell FC-SDOL-0424
• PN Alternativo: FS-SDOL-0424
• Tipo de Módulo: Salida Digital Supervisada en Bucle Seguro
• Cantidad de Canales: 4 Canales de Salida
• Voltaje de Salida: 24 V CC
• Corriente de Salida: 1 A por canal máximo
• Potencia Máxima de Carga: 24 W por canal
• Carga Total Máxima: 3.6 A (límite de disipación del módulo)
• Caída de Voltaje: <1.3 V a 1 A
• Corriente en Apagado: <0.1 mA
• Dimensiones: 4 TE, 3 HE (4 HP, 3U)

Requisitos de Alimentación

• Alimentación 5V CC: 15 mA
• 24V CC Interna: 50 mA
• 24V CC Externa: 15 mA (sin carga de salida)
• Corriente de Entrada WDG: 4 mA

Especificaciones de Carga

• Inductancia Máxima de Carga: 0.5 H
• Capacitancia Máxima de Carga: 1 μF
• Tipo de Carga: Cargas resistivas o inductivas
• Diodos de Supresión: Incorporados para cargas inductivas
• Caída en Detección de Corriente: <1 V a 1 A
• Tipo de Salida: Fuente de estado sólido, a prueba de cortocircuitos

Preguntas Frecuentes

¿Cuántos canales y qué capacidad de corriente tiene?

• 4 canales a 24 V CC, 1 A por canal. Carga máxima total del módulo: 3.6 A. Soporta cargas hasta 24 W por canal.

¿Qué funciones de supervisión tiene?

• Supervisión en bucle con detección de rotura de cable y cortocircuito. Diodos de supresión incorporados para cargas inductivas. Funciones de seguridad completamente probadas.

¿Cuáles son los requisitos de alimentación?

• 5 V CC: 15 mA, 24 V CC interna: 50 mA, 24 V CC externa: 15 mA (sin carga). Corriente de entrada WDG: 4 mA. Diseño compacto de 4 HP, 3 U.
