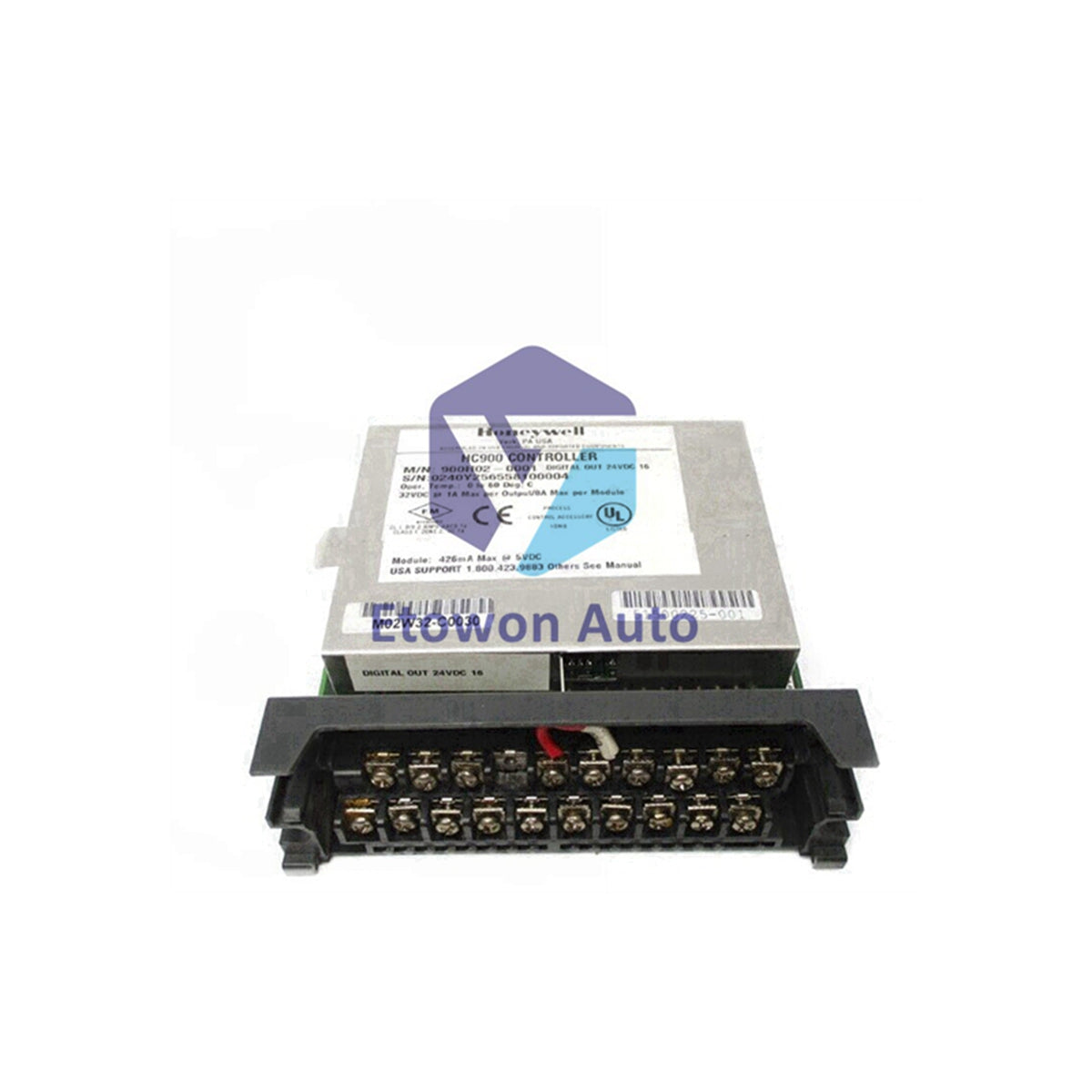

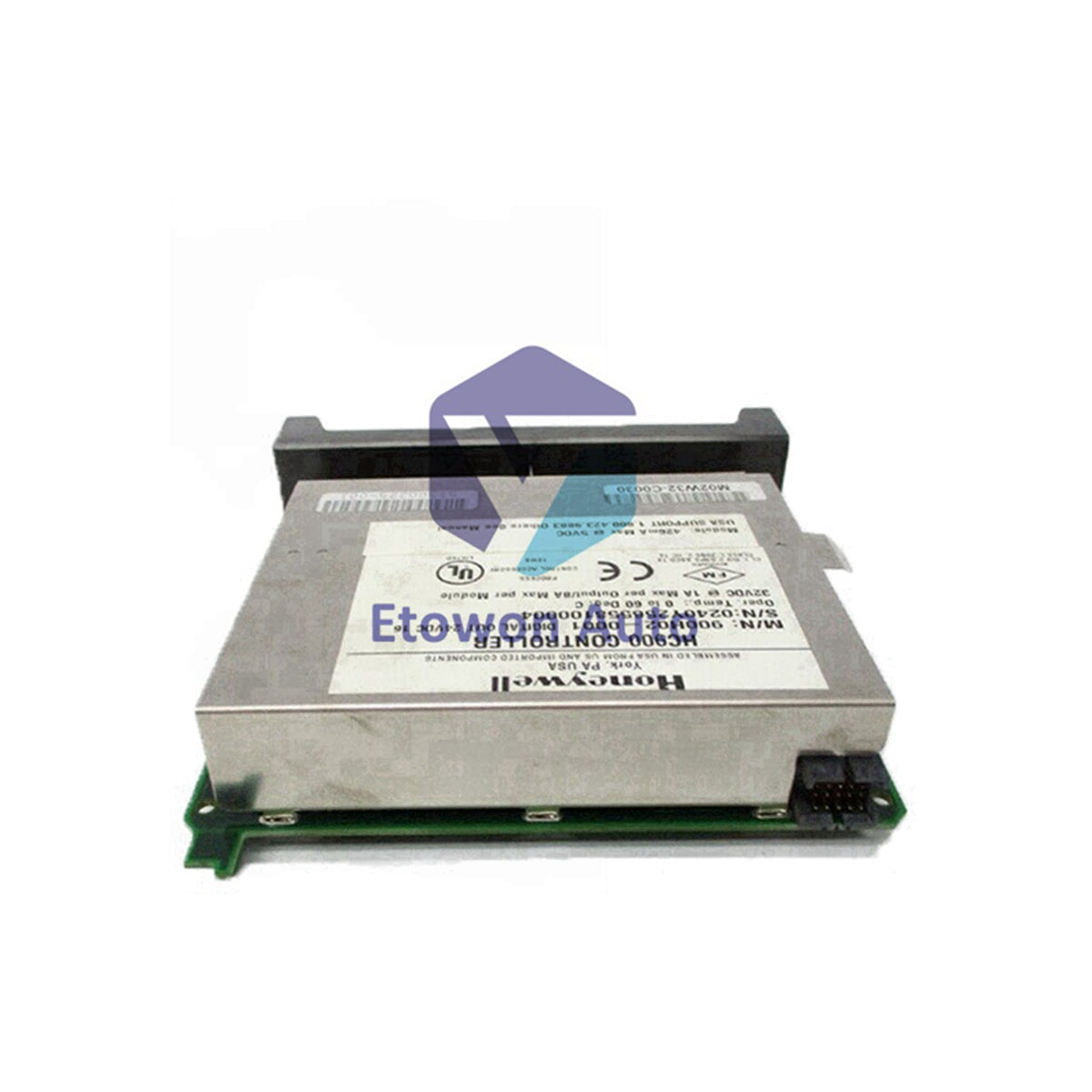

Módulo de Conducción de Lado Alto Honeywell 900H32-0102

Módulo de Salida Digital Honeywell 900H32-0102

El Honeywell 900H32-0102 es un módulo de salida digital de alto rendimiento con 32 canales. Cuenta con un diseño robusto de controlador de lado alto, que suministra corriente para el control industrial. El módulo ofrece conmutación confiable para una amplia variedad de dispositivos y cargas de campo. Proporciona excelente protección y aislamiento para garantizar la estabilidad y seguridad del sistema.

Especificaciones Técnicas Principales

• Fabricante y Modelo: Honeywell 900H32-0102
• Tipo de Módulo: Salida Digital de 32 Canales (Controlador de Lado Alto)
• Configuración de Salida: Suministro de Corriente (Lado Alto)
• Rango de Voltaje de Operación: 10.5V a 32V CC
• Voltaje Máximo de Salida: 32V CC Máximo
• Corriente por Punto (Resistiva): 0.5 Amperios Continuos
• Corriente Total del Módulo: 12 Amperios Máximo
• Compatibilidad de Carga (Lámpara): 0.25A por punto, inductancia máxima de 5mH
• Grupos de Aislamiento: 2 Grupos Aislados Individualmente de 16 Salidas
• Caída de Voltaje en Estado Encendido: 0.15 VCC a 0.5A de carga
• Función de Protección: Limitación Activa de Corriente con Reinicio Automático ante Fallos
• Nota sobre Compatibilidad de Salida: Las salidas 17-32 no soportan tipos TPO, PPO ni TPSC.
• Peso del Producto: Aproximadamente 185 gramos (6.5 oz)
• Dimensiones (Al x An): 137 mm x 35.6 mm (5.4" x 1.4")

Guía de Instalación y Cableado

• Instale el módulo en un riel DIN estándar dentro de su panel de control industrial.
• Conecte la fuente de alimentación del módulo dentro del rango de 10.5V a 32V CC.
• Agrupe el cableado de sus dispositivos de campo según los dos grupos de canales aislados.
• No exceda 0.5A por punto de salida ni 12A en total para todo el módulo.
• Para cargas inductivas como lámparas, asegúrese de mantenerse dentro de la especificación de 0.25A.
• Utilice los indicadores LED del módulo para verificar el estado y funcionamiento correcto de las salidas.

Contenido de la Caja (Lista de Empaque)

• Un (1) Módulo de Salida Digital de 32 Canales Honeywell 900H32-0102.
• Un (1) juego de clips para montaje en riel DIN y herrajes necesarios.
• Un (1) manual completo de instalación y cableado.
• Un (1) juego de etiquetas para conectores de terminal para fácil identificación de canales.

Preguntas Frecuentes (FAQ)

• P: ¿Qué significa "controlador de lado alto que suministra corriente"?
  R: Significa que el módulo proporciona la energía (suministra corriente) para activar las cargas, conmutando el lado positivo del voltaje.
• P: ¿Qué sucede si una salida se sobrecarga?
  R: La limitación activa de corriente protege el circuito y se reinicia automáticamente una vez que se elimina la falla.
• P: ¿Puedo usar las 32 salidas para válvulas solenoides?
  R: Sí, pero debe verificar el consumo de corriente de cada válvula para mantenerse dentro del límite de 0.5A por punto.
