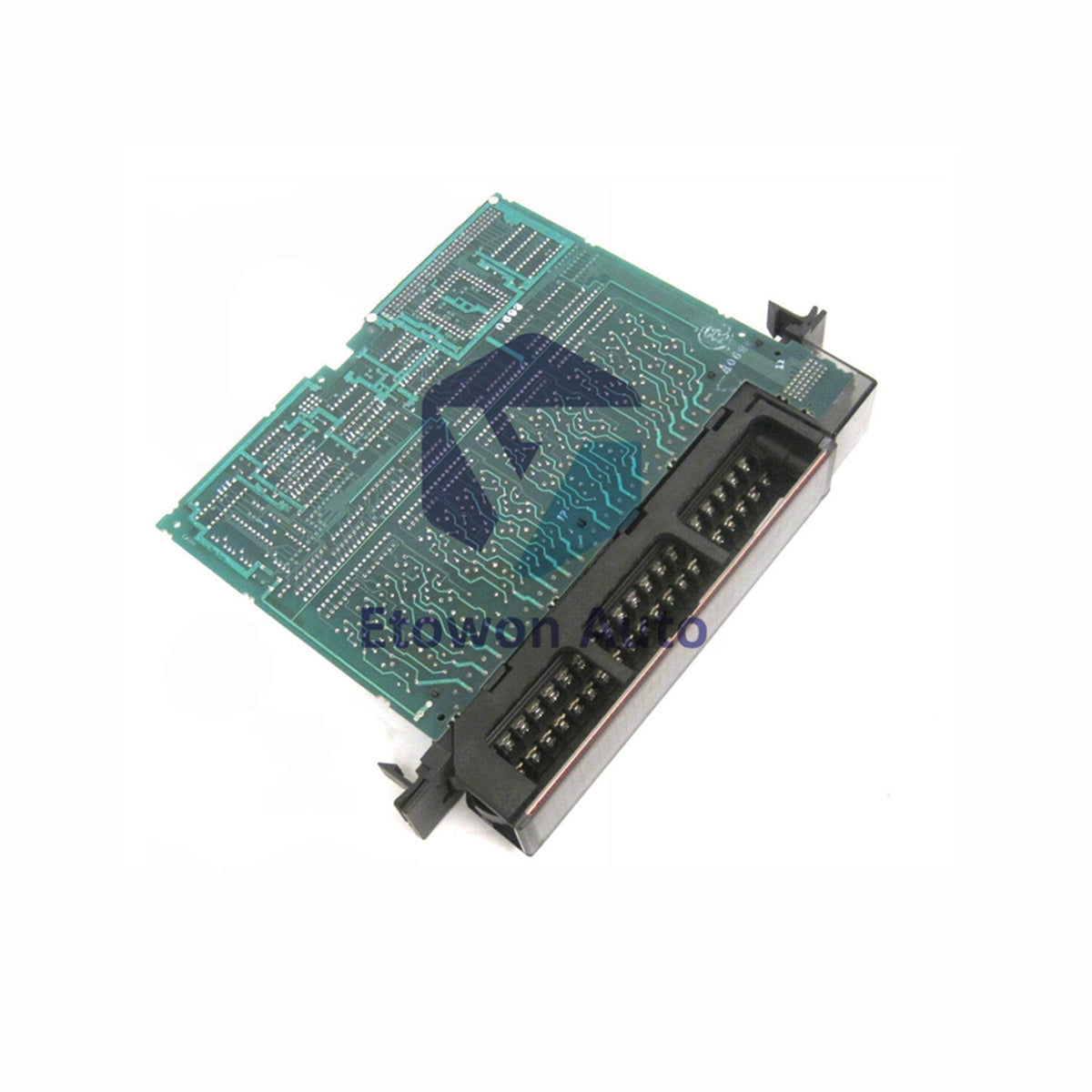

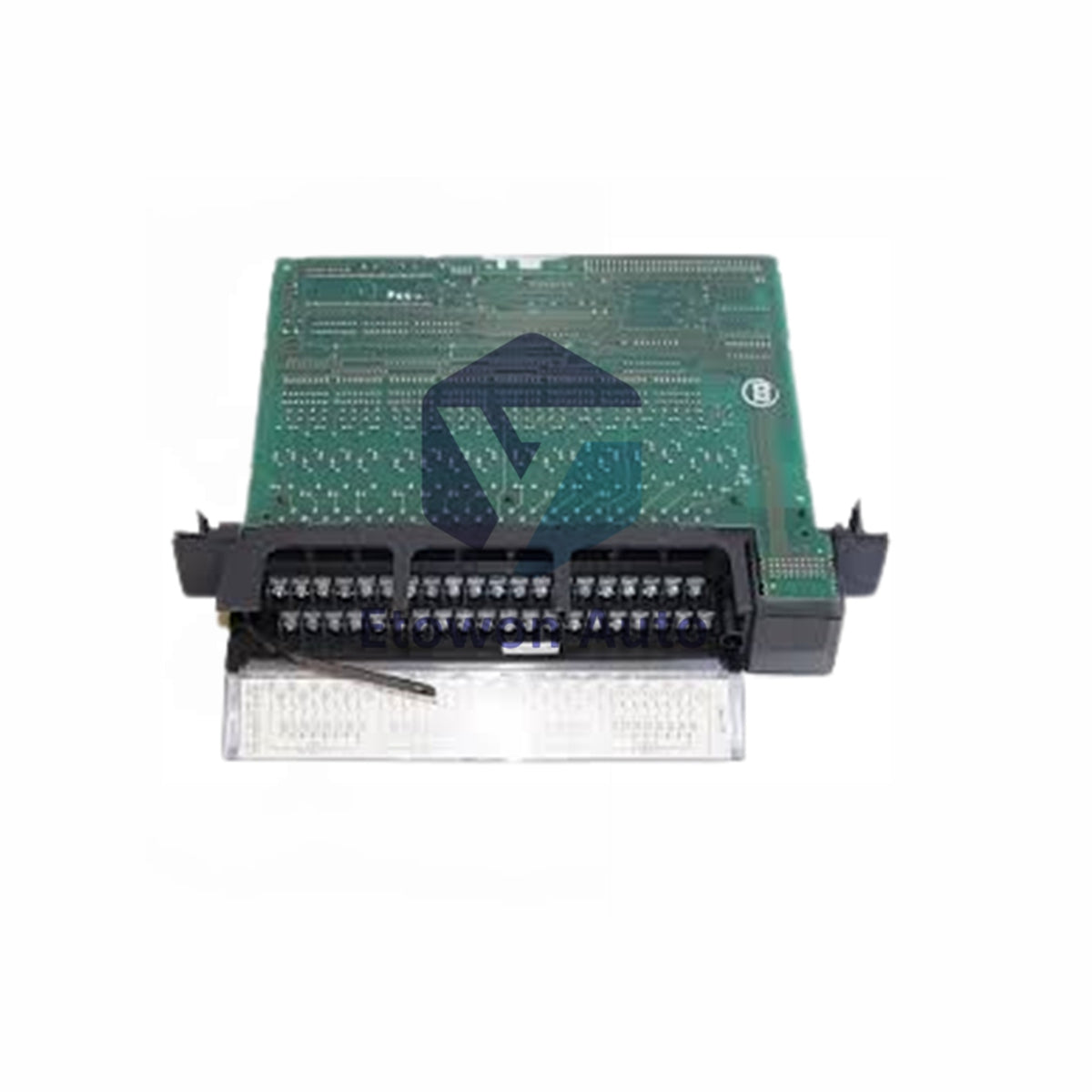

Módulo de Entrada Discreta GE Fanuc IC697MDL671 24V DC 16 Puntos

Descripción del producto

El GE Fanuc IC697MDL671 es un módulo de entrada discreta de 16 puntos de alto rendimiento diseñado para el sistema PLC Series 90-70. Diseñado para máxima flexibilidad, este módulo cuenta con cuatro grupos aislados de cuatro entradas, permitiendo la interfaz con una amplia gama de dispositivos de campo. El IC697MDL671 está específicamente optimizado para aplicaciones industriales dinámicas, ofreciendo 14 puntos de interrupción de alta velocidad que aseguran tiempos de respuesta rápidos y control determinista bajo cargas de procesamiento intensas.

Configuración técnica

Arquitectura versátil para integración avanzada de sensores y lógica:

• Densidad de Entradas: 16 puntos (4 grupos aislados de 4)
• Soporte Lógico: Compatible con dispositivos de lógica positiva y negativa
• Capacidad de Interrupción: 14 puntos de interrupción + 2 puntos de configuración
• Filtrado de Señal: Filtros de entrada configurables por software (1 ms o 10 ms)
• Compatibilidad con Sensores: Totalmente compatible con interruptores de proximidad industriales
• Eficiencia del Bus: Bajo consumo de corriente de solo 0.30 Amperios desde el backplane de 5V

Especificaciones Técnicas

Ventajas de Ingeniería

El IC697MDL671 destaca por su robusta protección eléctrica, proporcionando aislamiento de 1500 V entre las entradas y el backplane, y aislamiento de 500 V entre grupos internos para evitar interferencias por bucles de tierra. Su alto rendimiento en interrupciones de alta velocidad permite que las 14 interrupciones funcionen a tasas máximas, siendo ideal para lógica basada en eventos y detección crítica en tiempo. Además, las opciones configurables de retardo (1 ms/10 ms) permiten a los ingenieros ajustar con precisión el procesamiento de señales para filtrar el ruido eléctrico industrial manteniendo alta precisión y velocidad.

Preguntas técnicas frecuentes

Q1: ¿Cuál es el beneficio de la estructura de grupos aislados?
A1: El diseño de grupos aislados 4x4 permite usar diferentes fuentes de alimentación o referencias comunes para cada grupo, proporcionando gran flexibilidad al mezclar diferentes tipos de dispositivos de campo en un solo módulo.

Q2: ¿Cómo elijo entre las configuraciones de filtro de 1 ms y 10 ms?
A2: Use la configuración de 1 ms para seguimiento de alta velocidad e interrupciones. Use la configuración de 10 ms para pulsadores estándar o sensores en entornos con alta interferencia electromagnética (EMI) para evitar activaciones falsas.

Q3: ¿Este módulo soporta entradas tanto sinking como sourcing?
A3: Sí, su compatibilidad con lógica positiva y negativa significa que puede conectarse para acomodar dispositivos de campo tanto sinking como sourcing, dependiendo de la configuración de línea común.
