FS-TDO-1624

FS-TDO-1624 Honeywell | Módulo de Salida de Seguridad 24V

En stock (14 unidades), listo para ser enviado

  • Manufacturer: Honeywell

  • Product No.: FS-TDO-1624

  • Product Type: Módulo de salida

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 480g

  • Shipping port: Xiamen

  • Warranty: 12 months

Política de devolución de 30 días · Garantía de 12 meses
  • Entrega rápida
  • Soporte 24/7
  • Aseguramiento de la Calidad

Descripción

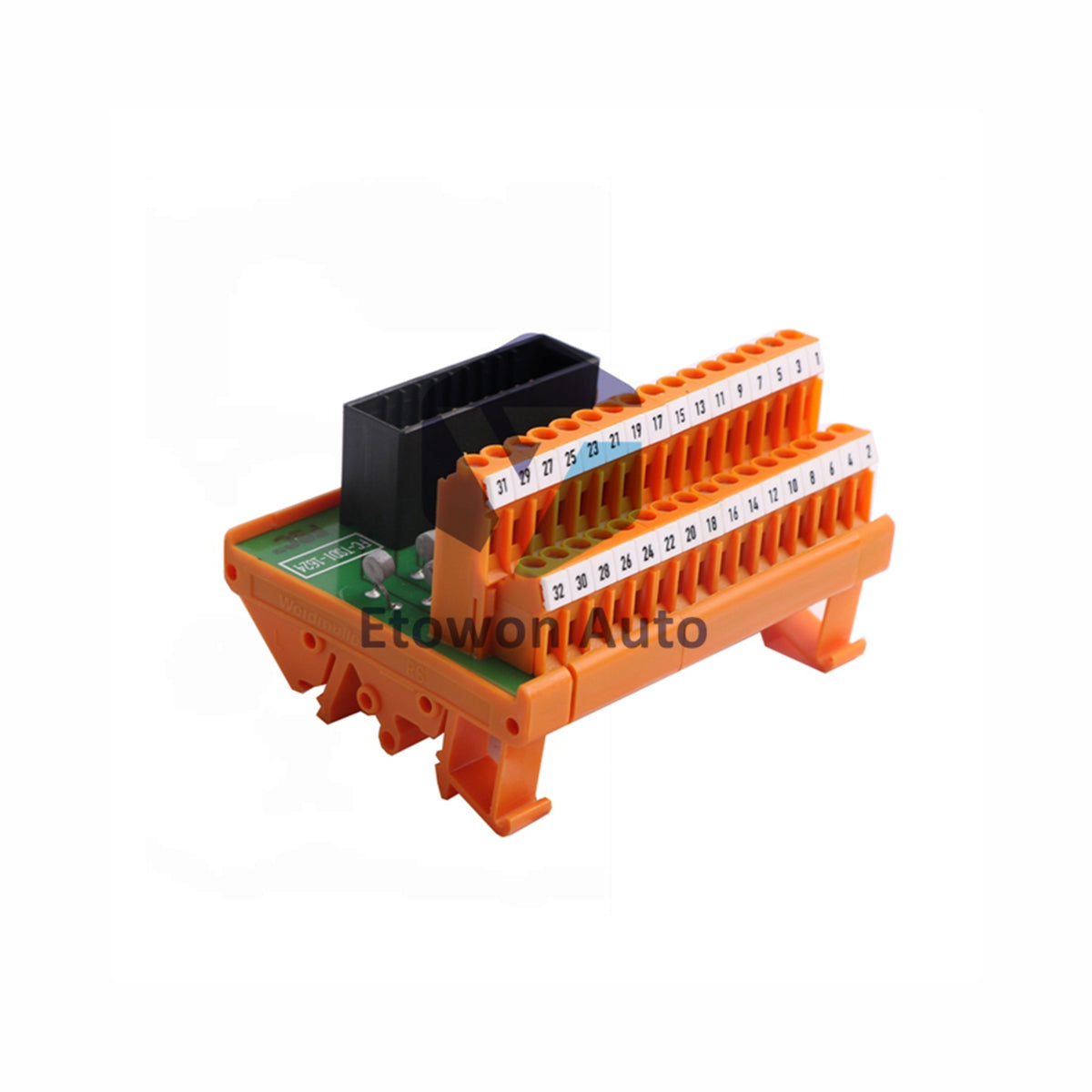

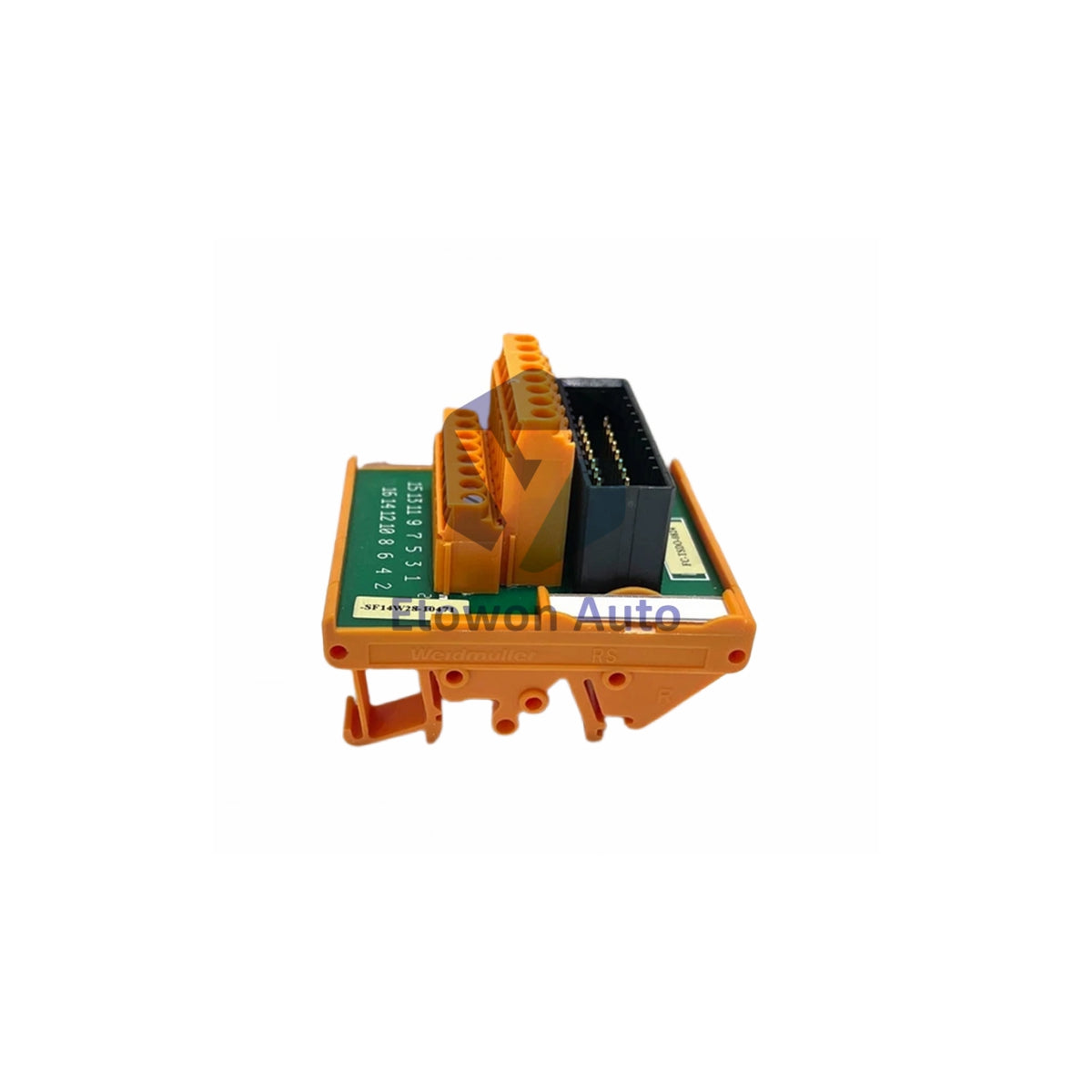

Módulo de Salida Digital Honeywell FS-TDO-1624

El FS-TDO-1624 de Honeywell es un módulo de salida digital de 16 canales. Proporciona conmutación de 24V CC a 0.5A por canal para sistemas de seguridad industrial.

Especificaciones de Salida

  • Canales de Salida: 16
  • Tipo de Salida: Fuente (PNP)
  • Voltaje de Salida: 24V CC
  • Corriente de Salida: 0.5A por canal
  • Corriente Total: 4A por común
  • Corriente de Sobretensión: 2A durante 100ms

Características de Conmutación

  • Tiempo de Encendido: <100 µs
  • Tiempo de Apagado: <150 µs
  • Frecuencia de Conmutación: 1 kHz máx.
  • Capacidad PWM: Sí, hasta 500 Hz
  • Retardo de Salida: <1 ms

Características de Protección

  • Cortocircuito: Protección por canal
  • Sobrecarga: Apagado térmico
  • Sobrevoltaje: Soporta 36V CC
  • Polaridad Inversa: Protegido
  • Carga Inductiva: Diodo de rueda libre integrado

Diagnóstico e Indicadores

  • Estado de Canal: 16 LED verdes
  • Indicación de Fallo: LED rojo por grupo
  • Estado del Módulo: LED de estado verde/rojo
  • Lectura de Diagnóstico: Sí
  • Detección de Cable Cortado: Sí

Seguridad y Confiabilidad

  • Integridad de Seguridad: Capaz de SIL 2
  • Cobertura de Diagnóstico: >95%
  • MTBF: 850,000 horas
  • Aislamiento: 1500V campo a lógica
  • Reacción ante Fallos: Estado seguro configurable

Clasificaciones Ambientales

  • Temperatura de Operación: -20 a +60°C
  • Temperatura de Almacenaje: -40 a +85°C
  • Humedad: 5-95% sin condensación
  • Vibración: 2g, 10-150 Hz
  • Impacto: 10g, 11ms

Parámetros Eléctricos

  • Voltaje de Alimentación: 24V CC ±20%
  • Corriente de Alimentación: 100mA + carga
  • Caída de Voltaje en Encendido: <1.5V a 0.5A
  • Fuga en Apagado: <10 µA
  • Aislamiento: 500V grupo a grupo

Especificaciones Físicas

  • Dimensiones: 140 x 100 x 45 mm
  • Peso: 0.48 kg (1.06 lb)
  • Montaje: Riel DIN o panel
  • Conector: Terminal de resorte de 20 pines
  • Tamaño de Cable: 24-14 AWG

Contenido del Paquete

  • Un módulo de salida FS-TDO-1624
  • Bloque de terminales de 20 pines (preinstalado)
  • Hoja de etiquetas para identificación de canales
  • Documentación del producto
  • Envío: FedEx, UPS, DHL

Guía de Instalación

  • Apague la alimentación antes de la instalación
  • Enganche en riel DIN o monte con tornillos
  • Conecte la alimentación de 24V CC a los terminales de energía
  • Conecte las salidas a los dispositivos de campo
  • Configure el comportamiento ante fallos mediante software

Preguntas Frecuentes

¿Qué cargas puede manejar?
Solenoides, relés, indicadores y pequeños motores de corriente continua.

¿Cómo se indican las fallas?
LED rojo por grupo y lectura de diagnóstico vía bus.

¿Se pueden paralelizar las salidas?
Para mayor corriente, paralelice hasta 2 canales como máximo.
