FC-SDO-04110 Tarjeta DO Honeywell Safety Manager 110V

Descripción del producto

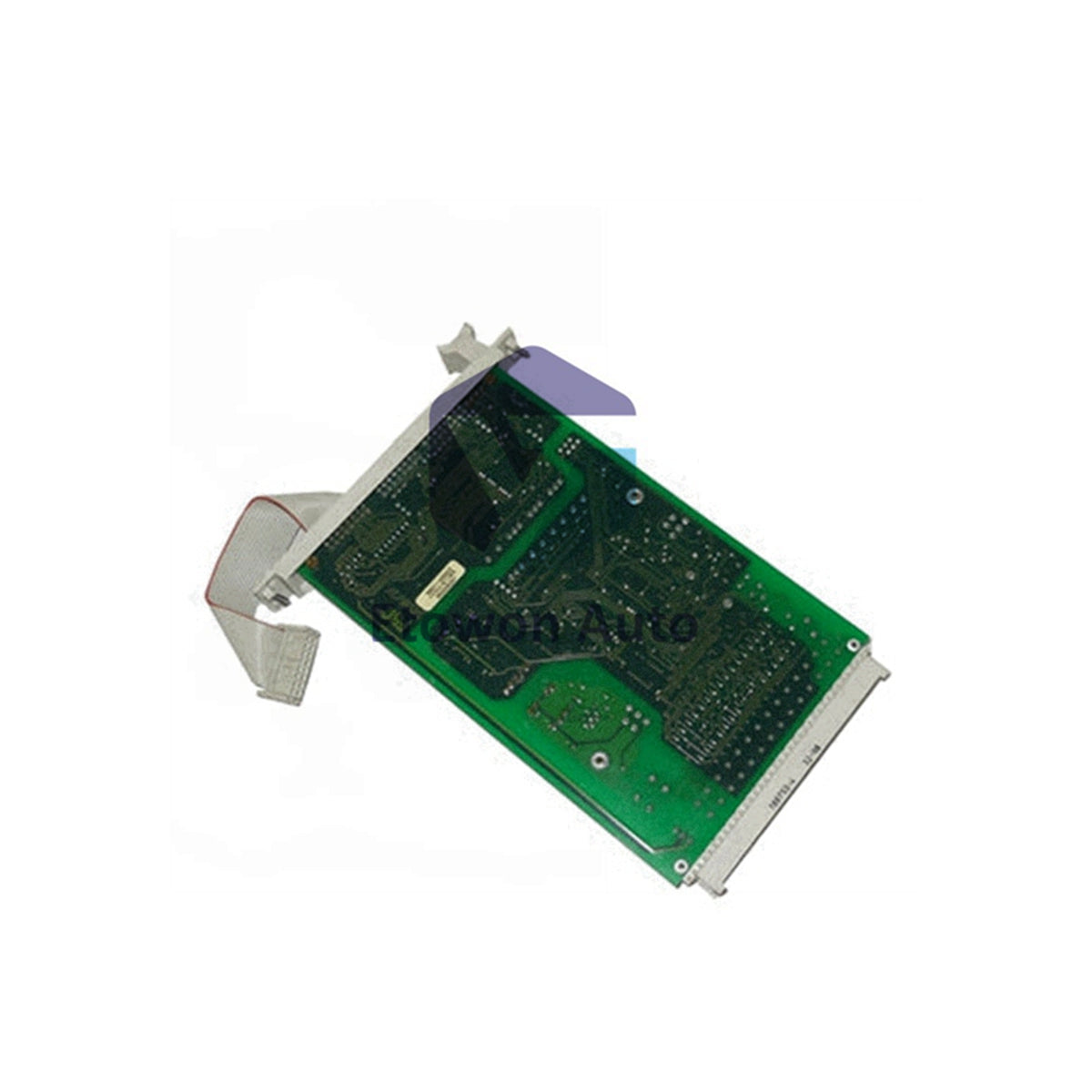

El Honeywell FC-SDO-04110 es un módulo de salida digital seguro de alta integridad diseñado para arquitecturas de control Safety Manager y FSC. Cuenta con cuatro canales independientes de fuente de estado sólido de 110 V CC diseñados para manejar bucles de seguridad resistivos o inductivos de alto voltaje hasta 35 W. Construido específicamente para aplicaciones críticas a prueba de fallos, este módulo a prueba de cortocircuitos maneja cargas industriales exigentes con extrema predictibilidad. Al integrar rigurosas rutinas de autoprueba y protección de hardware dedicada, mantiene visibilidad continua del bucle y control confiable. Cada canal de alto voltaje cuenta con funciones de seguridad integradas que se conectan directamente con la lógica central, asegurando la ejecución precisa de comandos de apagado de emergencia en entornos exigentes como petróleo, gas y generación de energía.

Ventajas técnicas principales

Medio secundario de desenergización (SMOD)

El módulo cuenta con una arquitectura de seguridad SMOD independiente. Esta capa crítica permite que el watchdog del sistema y el procesador central corten la energía a todos los canales de salida de forma inmediata e independiente del estado del software de aplicación, garantizando la capacidad de apagado incluso durante fallos del procesador.

Supresión interna totalmente probada

Cada canal incluye diodos de supresión de retroceso incorporados y probados en fábrica. Estos componentes internos aíslan y neutralizan picos de contra-EMF de alto voltaje causados por cargas inductivas como solenoides pesados, eliminando la necesidad de supresores externos en el panel y manteniendo el cumplimiento SIL.

Lógica de estado sólido a prueba de cortocircuitos

La robusta arquitectura de estado sólido proporciona protección electrónica contra cortocircuitos en todas las líneas de 110 V CC. En caso de un cortocircuito en el cableado de campo, el módulo limita instantáneamente la corriente para proteger su circuito interno y los canales vecinos del estrés térmico.

Especificaciones técnicas

Instalación y mantenimiento

Alineación del chasis e inserción segura

Asegúrese de que la alimentación del chasis de seguridad 3U esté estabilizada antes de insertar el módulo. Deslice el FC-SDO-04110 uniformemente a lo largo de los rieles de la ranura hasta que los conectores traseros robustos encajen completamente en el backplane. Apriete a mano los tornillos del panel frontal para asegurar la ruta a tierra y bloquear contra vibraciones.

Reglas de enrutamiento de campo de alto voltaje

Conecte la alimentación externa de campo de 110 V DC al conjunto dedicado de terminación de seguridad. Asegúrese de que el aislamiento del cableado cumpla con las regulaciones regionales de alto voltaje. Mantenga la capacitancia de carga constante por debajo de 1 µF para evitar que los transitorios de arranque disparen los lazos de sobrecorriente.

Rutinas de diagnóstico y prueba

El módulo pulsa constantemente sus canales para ejecutar lazos de diagnóstico internos. Asegúrese de que los actuadores del lado de campo no filtren ni reaccionen a estos pulsos de prueba de microsegundos, manteniendo la integridad completa del lazo sin perturbar las operaciones de la planta.

Ventajas de ingeniería

Perfil de seguridad compacto de 4 HP

Con un diseño compacto de 4 HP horizontales, este módulo ofrece salidas digitales de alto voltaje y a prueba de fallos sin consumir mucho espacio en el panel. Esto ayuda a los ingenieros a incluir más canales de seguridad en gabinetes compactos.

Fuga en estado apagado insignificante

Con una clasificación de fuga ultra baja por debajo de 0.1 mA cuando está apagado, el diseño de estado sólido evita que voltajes residuales peligrosos fluyan hacia abajo, eliminando el riesgo de bloqueos inesperados de actuadores.

Alineación verdadera con el ecosistema SIL3

Diseñado exclusivamente para redes de parada de emergencia (ESD) y de incendio y gas (F&G), este módulo se integra perfectamente en los lazos de seguridad Safety Manager. Reduce los tiempos de configuración y simplifica la validación de cumplimiento.

Preguntas técnicas frecuentes

Q1: ¿Qué diferencia a las variantes de módulo FC-SDO-04110 y FS-SDO-04110?

A1: La variante FC-SDO-04110 cuenta con recubrimiento conformal industrial para proteger la lógica contra polvo, alta humedad y químicos atmosféricos. La FS-SDO-04110 utiliza una PCB sin recubrimiento optimizada para ambientes limpios y de sala blanca.

Q2: ¿Cómo protege la función SMOD la planta si la lógica de la aplicación se bloquea?

A2: SMOD omite completamente los resultados de la aplicación estándar. Si el firmware se congela o la ejecución se detiene, el watchdog independiente del sistema abre las líneas de salida directamente mediante lógica de hardware dedicada, forzando un estado seguro.

Q3: ¿Pueden estas líneas de salida de 110 V DC accionar directamente solenoides estándar de bajo voltaje?

A3: No. Este módulo funciona estrictamente con lógica de alto voltaje de 110 V DC. Conectar hardware de campo de bajo voltaje causará daños eléctricos. Asegúrese de que el equipo de campo coincida con los umbrales operativos de 110 V DC.
