Tarjeta de Medición Universal Emerson A6500-UM para Monitoreo de Maquinaria

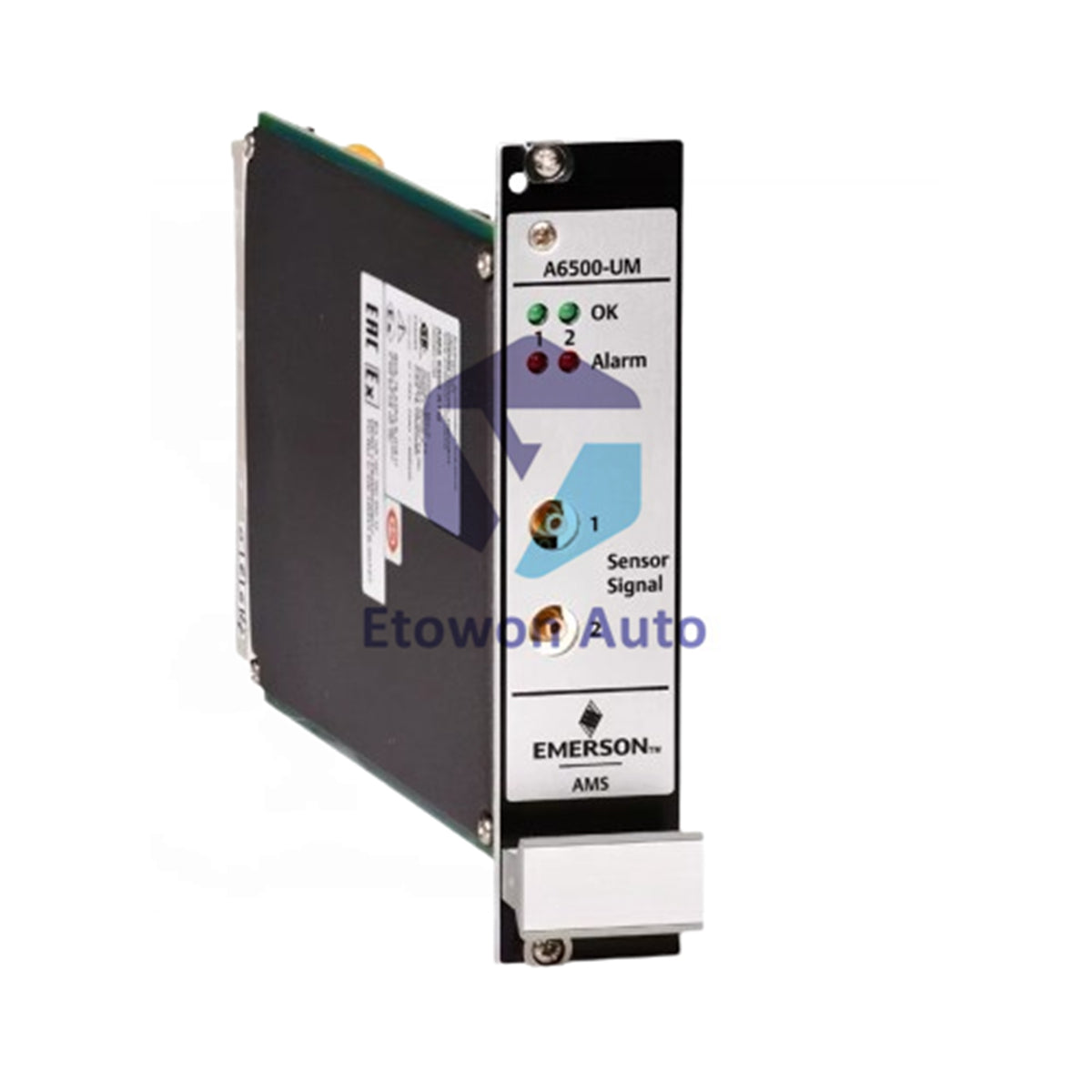

Tarjeta de Medición Universal Emerson A6500-UM

La A6500-UM de Emerson es un módulo de medición versátil de dos canales para el sistema de protección de maquinaria AMS 6500. Esta tarjeta de una ranura acepta múltiples tipos de sensores para un monitoreo integral de la máquina.

Diseño Compacto y Características Clave

• Módulo de dos canales 3U que ahorra un 50% de espacio en el gabinete en comparación con las tarjetas tradicionales de 6U.
• Totalmente conforme con los estándares de protección de maquinaria API 670.
• Cuenta con un diseño intercambiable en caliente para un mantenimiento sencillo sin tiempo de inactividad del sistema.
• Soporta selección remota de funciones de multiplicación de límite y bypass de disparo.
• Incluye 5 entradas digitales y 6 salidas digitales para una integración flexible del sistema.

Especificaciones de Entrada Multi-Sensor

• Marca y Modelo: Tarjeta de Medición Universal Emerson A6500-UM.
• Sensores Compatibles: Corriente de Foucault, piezoeléctrico (acelerómetro/velómetro), sísmico, vibración LF, efecto Hall, LVDT y presión dinámica.
• Entrada de Corriente de Foucault: -1 a -22 V, 0-18,750 Hz, alimentación de -23.25/-26.0 VDC, precisión ±1%.
• Entrada Piezoeléctrica: +1 a +23 V, 0-18,750 Hz, alimentación de corriente constante 0-8 mA.
• Entrada Sísmica: -10 a +15 V, 0-2,000 Hz, alimentación de corriente de elevación 0-8 mA.
• Entrada de Vibración LF: -11 a +11 V, 0-1,000 Hz, alimentación ±15 VDC.

Funciones de Medición y Salidas

• Modos de Medición: Vibración del eje, vibración de la carcasa, posición, velocidad/clave, presión dinámica.
• Salidas de Corriente: Dos canales 0/4-20 mA, precisión ±1%, carga <500 Ω.
• Salidas Digitales: Seis relés de estado sólido (normalmente abiertos), 19-32 VDC, carga máxima 100 mA.
• Salidas de Pulso: Dos salidas optoacopladas, 0-2,000 Hz, carga máxima 30 mA.
• Salidas de Señal Cruda: Una por entrada de sensor, no reactiva, precisión ±1%.
• Comunicación: RS-485 interno a Modbus RTU/TCP a través de la tarjeta de comunicación A6500-CC.

Especificaciones Ambientales y Físicas

• Temperatura de Operación: -20°C a 70°C (-4°F a 158°F) con refrigeración; -20°C a 55°C (-4°F a 131°F) sin refrigeración.
• Temperatura de Almacenamiento: -40°C a +85°C (-40°F a 185°F).
• Humedad: 5% a 95% HR, sin condensación.
• Resistencia a Vibraciones: IEC 60068-2-6 (0.15mm a 10-55 Hz, 20m/s² a 55-150 Hz).
• Fuente de Alimentación: 24 VDC, consumo máximo 6W.
• Dimensiones: Altura 3RU, ancho 6HP, PCB de 100 x 160mm.
• Peso: Aproximadamente 200g (0.44 lbs) sin embalaje.

Certificaciones y Aprobaciones de Seguridad

• Norma de Seguridad: Conforme a IEC 61010-1.
• Área Peligrosa: ATEX/IECEx II 3G Ex nA nC IIC Gc, T4.
• Norteamérica: CSA Clase I Div 2, Grupos A,B,C,D; listado UL 61010-1.
• Internacional: Certificaciones CE, EAC, CCC, CCOE PESO India y DNV GL marítimas.
• Integridad de Seguridad: SC 2 (Capaz SIL 2) según IEC 61508.

Preguntas Frecuentes

• P: ¿Qué tipos de mediciones puede realizar la tarjeta A6500-UM?
  R: Realiza mediciones de vibración del eje, vibración de la carcasa (desplazamiento/velocidad/aceleración), posición (distancia, caída de varilla, excentricidad), velocidad/clave y presión dinámica.
• P: ¿Qué protocolos de comunicación soporta esta tarjeta?
  R: Se comunica vía bus RS-485 interno con la tarjeta de comunicación A6500-CC, que proporciona salidas Modbus RTU y Modbus TCP/IP para conexión a sistemas de control.
• P: ¿Es esta tarjeta adecuada para uso en áreas peligrosas?
  R: Sí, cuenta con múltiples certificaciones para áreas peligrosas incluyendo ATEX, IECEx, CSA y CCC-Ex para uso en áreas Clase I División 2/Zona 2 con la instalación adecuada.
