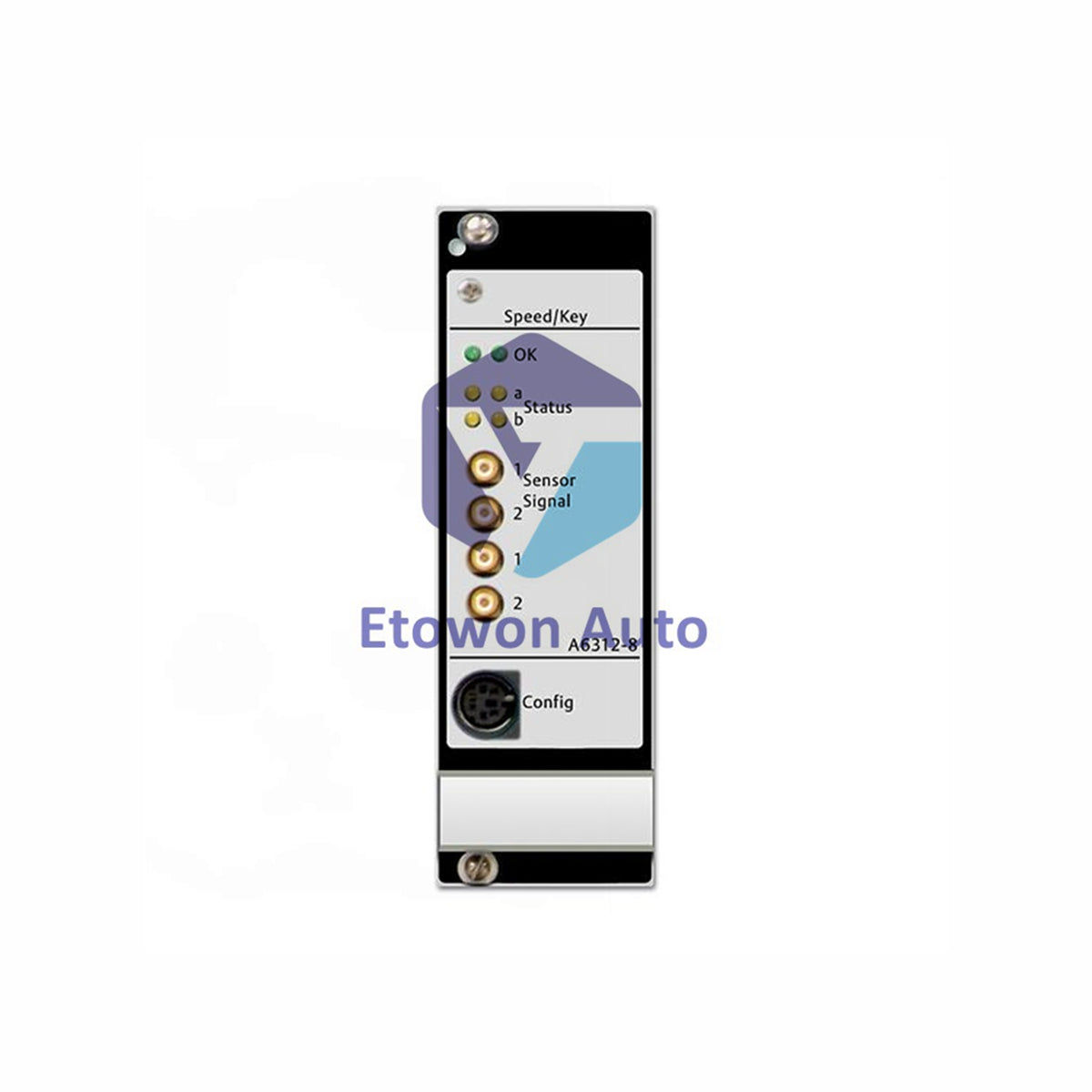

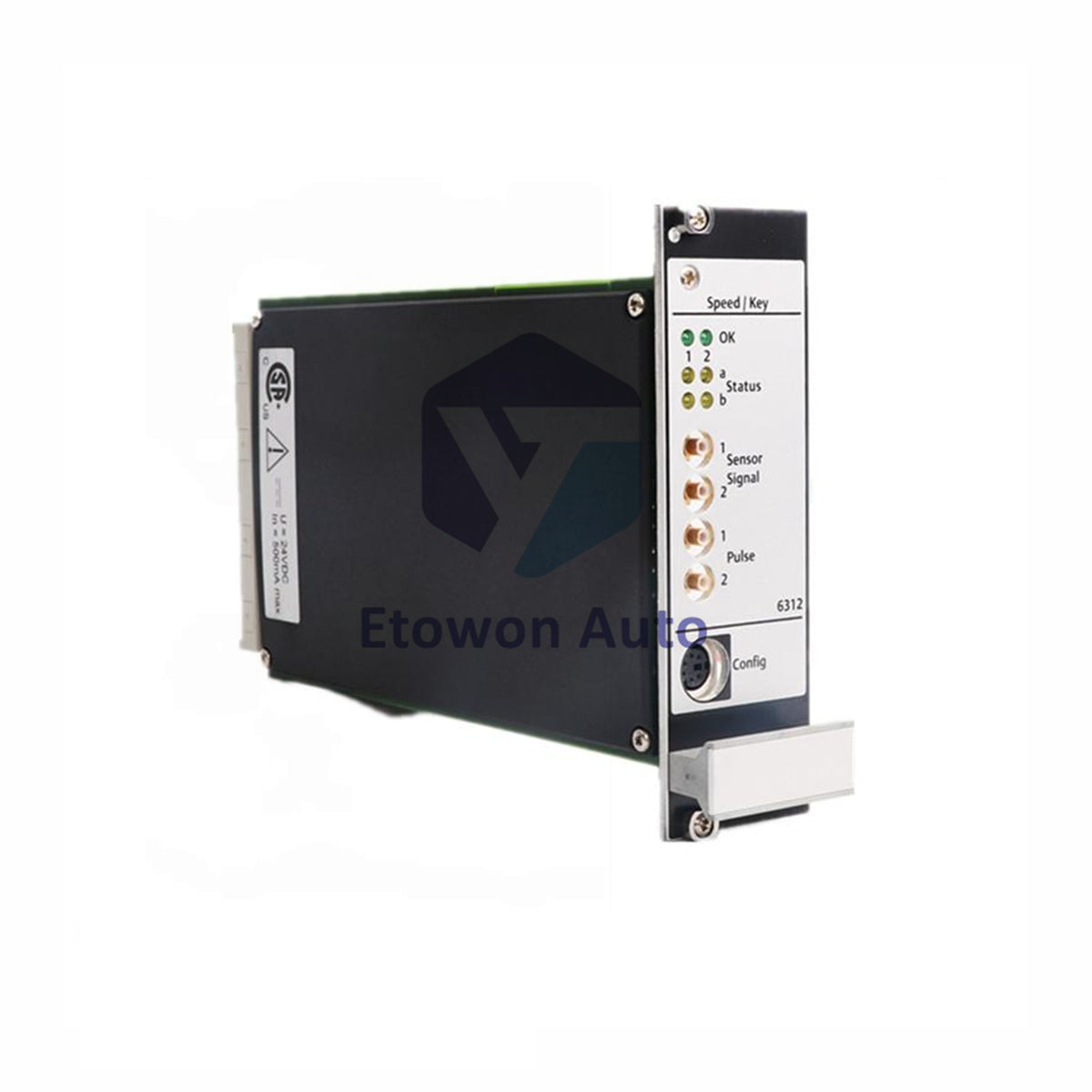

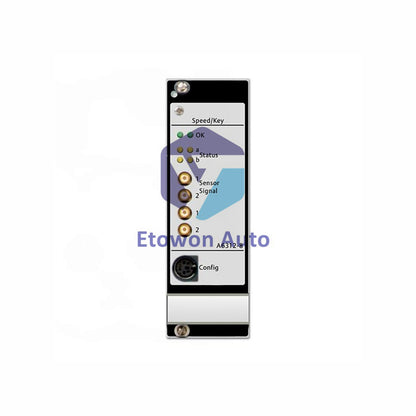

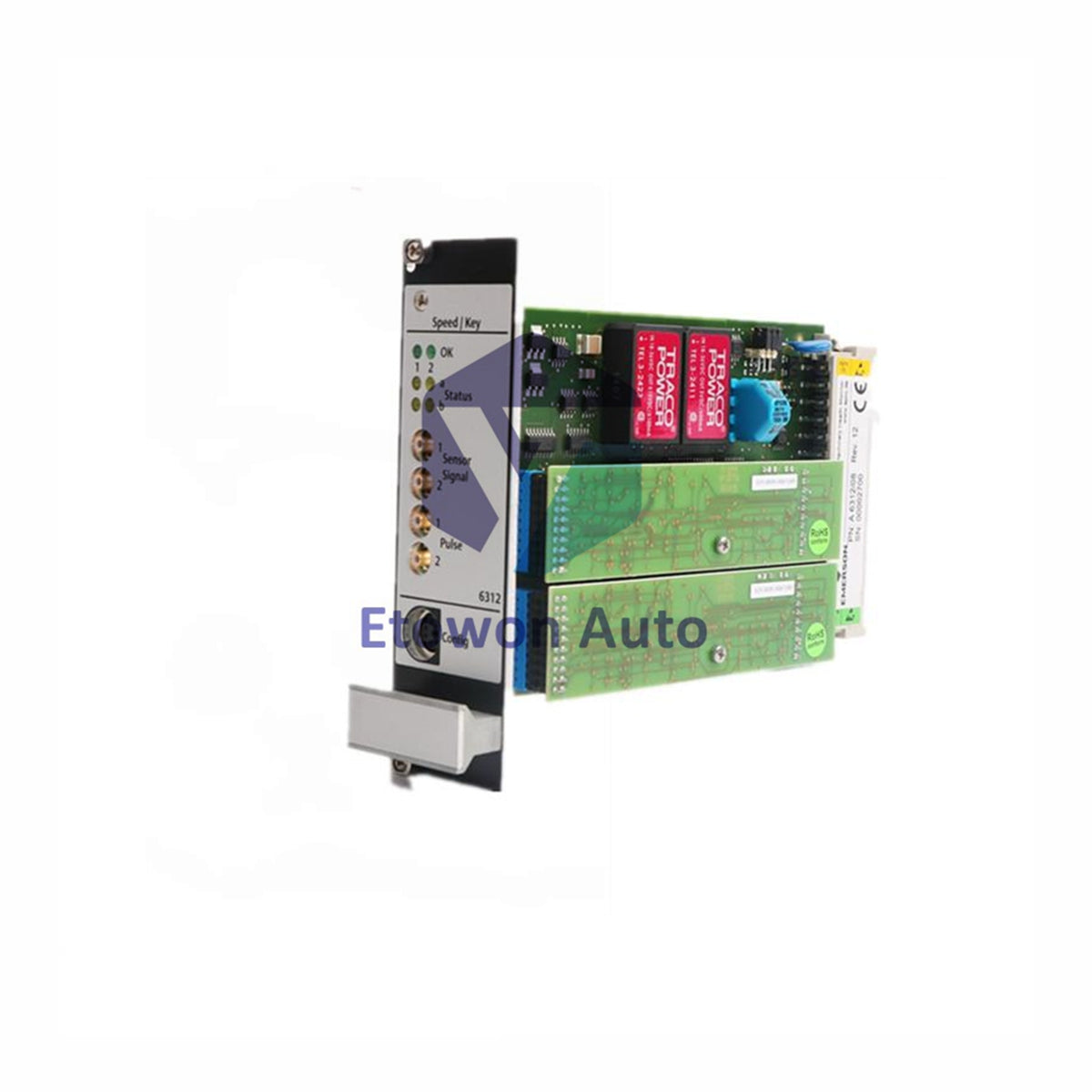

Módulo Monitor de Velocidad y Llave de Doble Canal Emerson A6312

Monitor de Velocidad y Llave Emerson A6312

El A6312 de Emerson ofrece una monitorización confiable para maquinaria rotativa crítica. Este módulo rastrea la velocidad, fase, velocidad cero y dirección de rotación con alta precisión. Se integra perfectamente con el sistema de monitorización AMS 6500. El monitor ayuda a construir una solución completa de protección conforme a la norma API 670 para aplicaciones industriales.

Diseño Compacto y Características Clave

• Módulo de dos canales 3U que ahorra un 50% de espacio en el gabinete frente a las tarjetas tradicionales de 6U.
• Totalmente conforme con los estándares de protección de maquinaria API 670.
• Cuenta con diseño intercambiable en caliente para mantenimiento sin apagar el sistema.
• Soporta modo redundante con conmutación automática entre tacómetros primario y de respaldo.
• Monitorea el voltaje de separación del sensor y el conteo de pulsos para asegurar operación confiable.

Especificaciones Técnicas Principales

• Marca y Modelo: Emerson A6312 Monitor de Velocidad y Llave.
• Canales de Entrada: Dos entradas diferenciales independientes de corrientes parásitas.
• Sensores Compatibles: Sensores de desplazamiento Emerson 6422, 6423, 6424, 6425.
• Rango de Voltaje de Entrada: 0 a ±27.3 VDC.
• Rango de Frecuencia: 0 - 20,000 Hz (0 - 65,535 RPM).
• Rango de Medición: Ajustable continuamente de 2 V a 30 V.
• Alimentación del Sensor: -26.75 VDC, 20 mA nominal (35 mA máx), a prueba de cortocircuitos.
• Salida de Corriente: 0/4-20 mA por canal, precisión ±1%, carga <500 Ω.

Capacidades de Medición y Análisis

• Medición de Velocidad: Monitorización de rotación hacia adelante/atrás con 1-255 marcas de disparo.
• Detección de Pulso Llave: Medición de fase con objetivos una vez por revolución.
• Monitor de Velocidad Cero: Detecta condición de parada con rango de 1-1700 segundos.
• Detección de Dirección: Identifica dirección de rotación usando marcas de disparo con desfase de fase.
• Ancho de Pulso: Ventana de tiempo de 5-10 ms para procesamiento preciso de señales.
• Salida de Pulso: Salida TTL de 0-20 kHz por canal, carga >10 kΩ.

Funciones de Alarma y Diagnóstico

• Puntos de Alerta y Peligro: Ajustables del 5% al 100% de la escala completa.
• Resolución del Punto de Ajuste: 1% del valor de escala completa.
• Retardo de Alarma: 0-5 segundos por canal, ampliable a 0-36 segundos con tarjeta relé A6740.
• Histéresis de Alarma: Ajustable de 0-20% en señal decreciente.
• Autoinspección: Monitorización continua de alimentación, sensores, cables y temperatura del módulo.
• Multiplicador de Límite: Ajuste remoto con factor de 1.00-4.99.

Especificaciones Ambientales y Físicas

• Temperatura de Operación: 0°C a 65°C (32°F a 149°F).
• Temperatura de Almacenamiento: -30°C a 85°C (-22°F a 185°F).
• Humedad: 5% a 95% HR, sin condensación.
• Resistencia a Vibraciones: Cumple con normas IEC 68-2-6 (0.15mm a 10-55 Hz).
• Fuente de Alimentación: 24 VDC, máximo 6W (250 mA).
• Dimensiones: 128.4mm (Al) x 30mm (An) x 160mm (Pr) - tamaño 3U, 6TE.
• Peso: Aproximadamente 320g (0.705 lbs).

Preguntas Frecuentes

• P: ¿Cuál es el propósito principal del monitor A6312?
  R: Monitorea la velocidad del eje, dirección de rotación, fase (llave) y condiciones de velocidad cero para proteger maquinaria rotativa crítica como turbinas y compresores.
• P: ¿Qué sensores son compatibles con este monitor?
  R: Funciona específicamente con sensores de desplazamiento por corrientes parásitas Emerson (modelos 6422, 6423, 6424, 6425) y sus controladores correspondientes.
• P: ¿Cómo funciona el modo redundante?
  R: En modo redundante, el módulo cambia automáticamente de un sensor tacómetro primario a uno de respaldo si detecta una falla, asegurando monitorización continua sin interrupciones.
