SKU:DO810

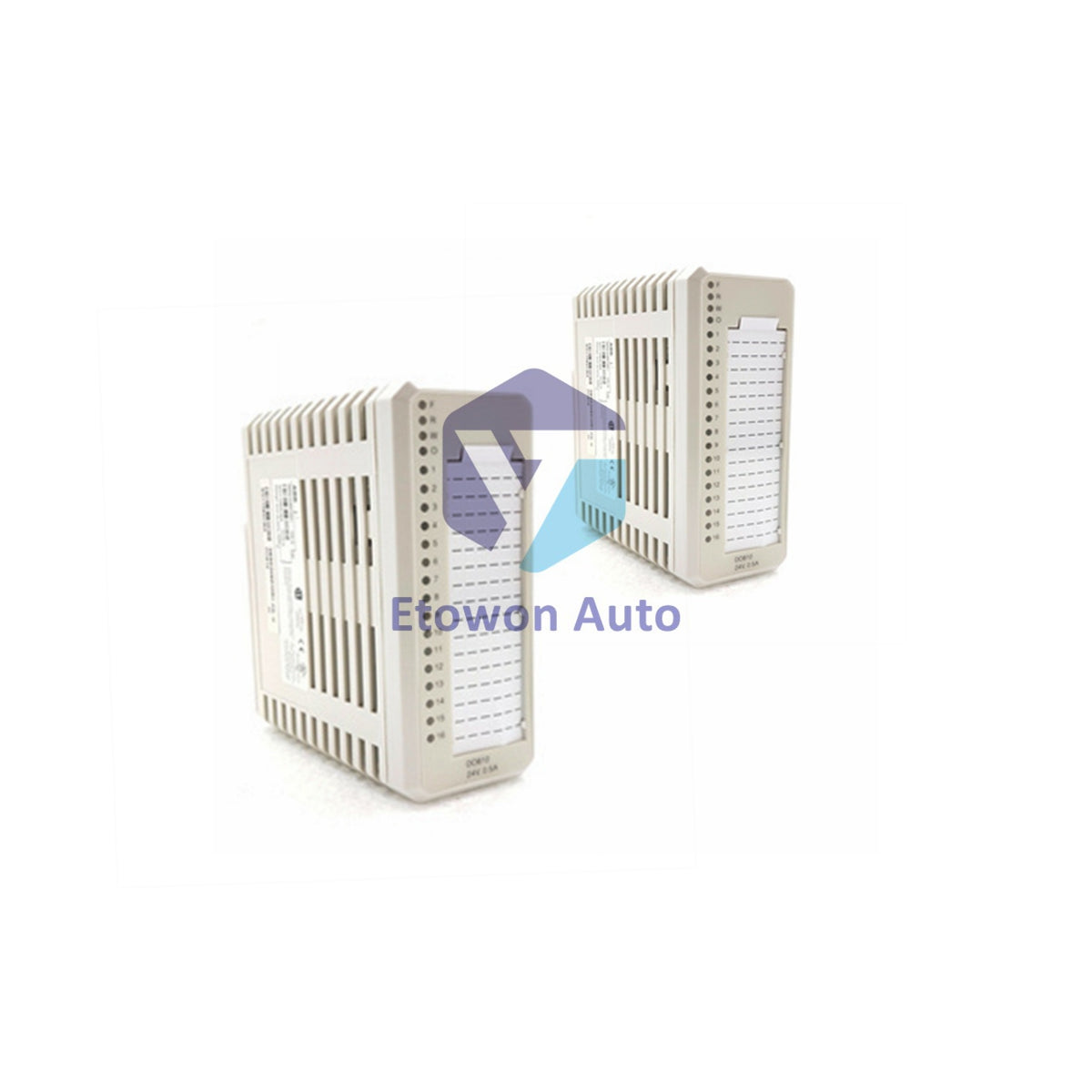

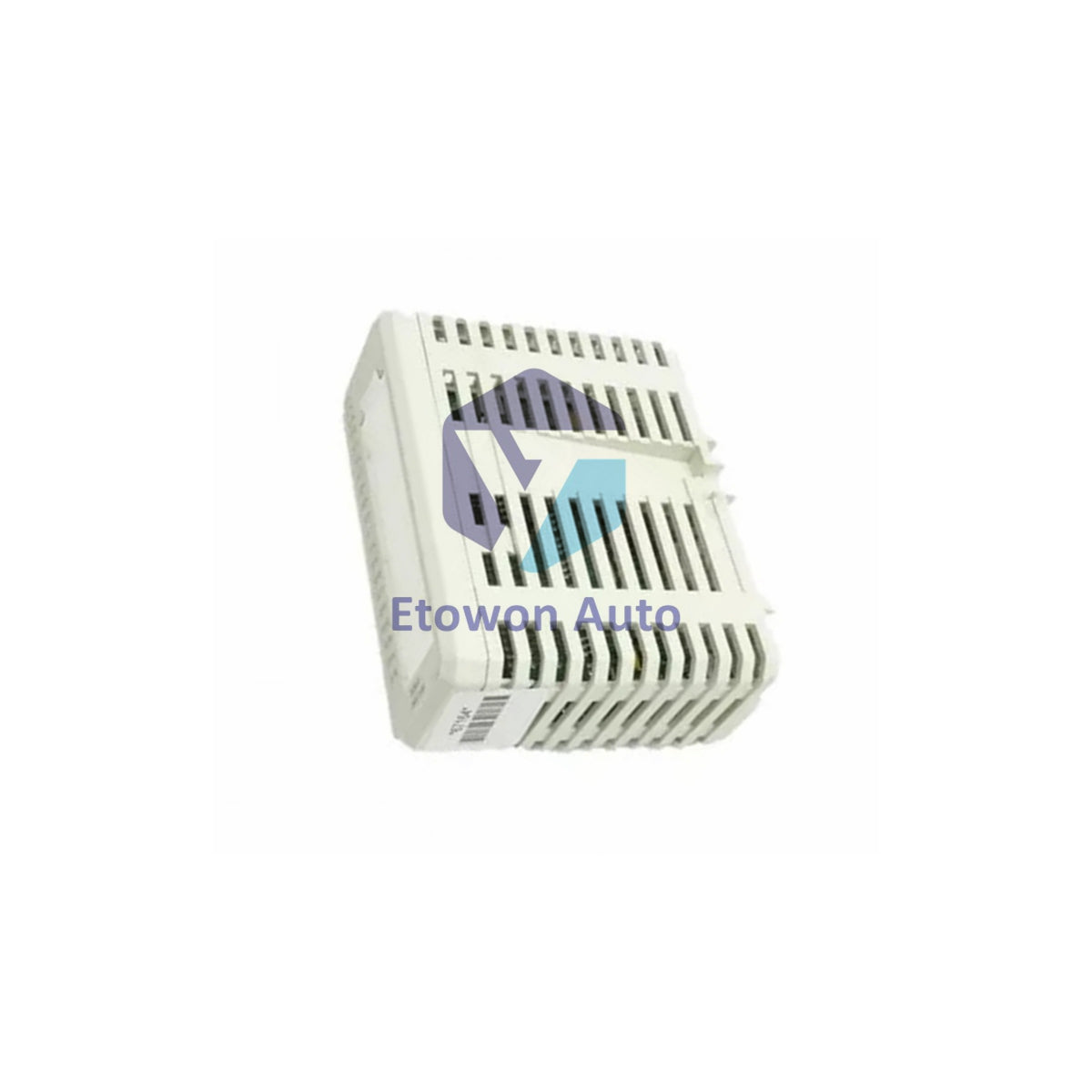

DO810 ABB 3BSE008510R1 Módulo de Salida Digital de 16 Canales
Manufacturer: ABB
Product No.: DO810
Product Type: Módulo de Salida Digital
Product Origin: SE
Payment:T/T, Western Union
Weight: 180g
Shipping port: Xiamen
Warranty: 12 months
Compartir
- Entrega rápida
- Soporte 24/7
- Garantía de Calidad
Descripción
Descripción del Producto
El módulo de salida digital ABB 3BSE008510R1 DO810 ofrece un control fiable de salida de 24 V CC para sistemas S800 de E/S. Este módulo de 16 canales cuenta con salidas de suministro de corriente con protección integral y dos grupos aislados para aplicaciones industriales.
Especificaciones Técnicas Clave
- Marca: ABB
- Número de Artículo: 3BSE008510R1 DO810
- Tipo de Producto: Módulo de Salida Digital
- Especificación de Señal: 24 V CC (12-32 V CC)
- Cantidad de Canales: 16 canales
- Corriente de Salida: 0.5 A máxima continua
- Tipo de Salida: Suministro de corriente con limitación de corriente
Especificaciones Eléctricas
- Rango de Voltaje de Salida: 10-30 V CC
- Carga de Salida: < 0.4 Ω
- Esquema de Aislamiento: Dos grupos de 8 canales
- Voltaje de Prueba Dieléctrica: 500 V CA
- Disipación de Potencia: 2.1 W típico
- Corriente ModuleBus: 80 mA a +5V
Características de Protección
- Protección contra Cortocircuito: Salida con corriente limitada
- Protección contra Sobretensión: Protección hasta 30 V
- Protección contra Sobretemperatura: Apagado térmico
- Supresión de Carga Inductiva: Supresión integrada
- Limitación de Corriente: Limitación automática de la corriente de salida
Aislamiento y Supervisión
- Configuración de Aislamiento: Dos grupos aislados individualmente
- Tamaño del Grupo: 8 canales de salida por grupo
- Supervisión de Voltaje: Una entrada de monitoreo por grupo
- Detección de Fallos: Señales de error de canal ante pérdida de voltaje
- Comunicación: Señales de error accesibles vía ModuleBus
Diagnóstico y Seguridad
- Indicadores LED de Estado: Indicadores de fallo, funcionamiento, advertencia, OSP
- LEDs de Canal: Estado individual para los 16 canales
- Función OSP: Salidas ajustadas a estado predeterminado en caso de error
- Indicación de Error: Error de módulo, advertencia de módulo, error de canal
Especificaciones Físicas
- Ancho: 45 mm
- Profundidad: 102 mm (111 mm con conector)
- Altura: 119 mm
- Peso: 0.18 kg
- Mecánica: Factor de forma S800
Instalación y Compatibilidad
- MTUs Compatibles: TU810, TU812, TU814, TU830
- Código de Llave: AA
- Longitud Máxima de Cable: 600 metros
- Clase de Protección: IP20 según IEC 60529
Medio Ambiente y Certificaciones
- Temperatura de Operación: 0 a +55 °C
- Temperatura de Almacenaje: -40 a +70 °C
- Ubicación Peligrosa: C1 Div 2 cULus, ATEX Zona 2
- Certificados Marinos: ABS, BV, DNV, LR
- Cumplimiento RoHS: DIRECTIVA/2011/65/UE
Preguntas Frecuentes
-
¿Qué características de protección incluye?
El módulo ofrece protección contra cortocircuito, sobretensión y sobretemperatura con limitación de corriente. -
¿Cómo están organizados los canales de salida?
Los 16 canales se dividen en dos grupos aislados de 8, cada uno con supervisión de voltaje. -
¿Qué es la función OSP?
La OSP (Estado de Salida en fallo de proceso) ajusta las salidas a estados predeterminados cuando se detectan errores.
