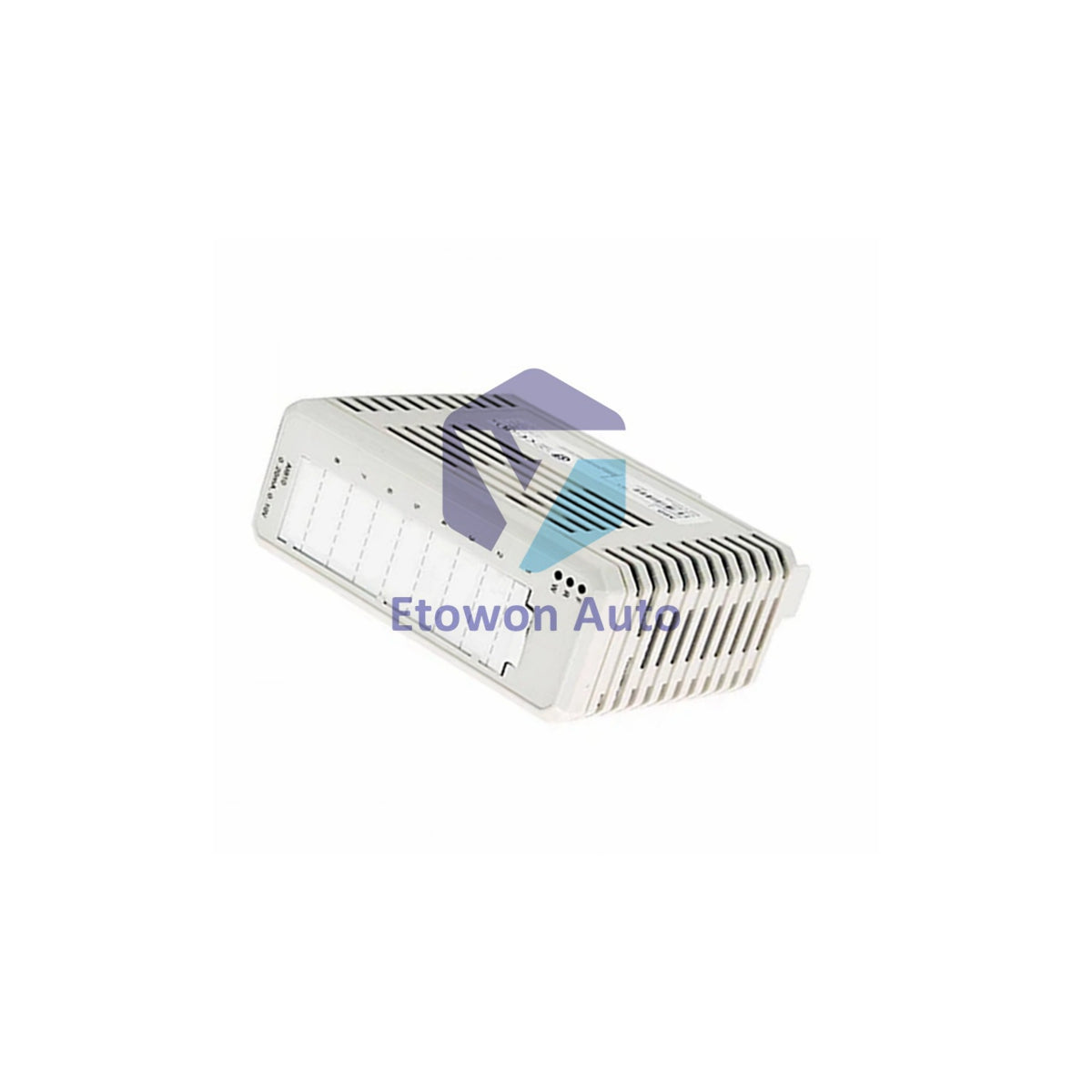

ABB AO820 Módulo de Salida Analógica

Módulo de salida analógica bipolar de alto rendimiento con 4 canales que ofrece configuraciones flexibles de salida de corriente y voltaje con aislamiento individual por canal para aplicaciones críticas de control industrial.

Capacidades Principales

• Configuración Flexible de Salida: Cada canal configurable individualmente como corriente (-20...+20 mA, 0-20 mA, 4-20 mA) o voltaje (-10...+10 V, 0-10 V, 2-10 V)
• Aislamiento Completo de Canales: Aislamiento galvánico individual entre canales y común del circuito
• Diagnósticos Avanzados: Verificación de lectura de datos de salida y monitoreo continuo de circuito abierto
• Protección Inteligente contra Fallos: Protección de conmutación de salida (OSP) con estados seguros predefinidos

Especificaciones Técnicas

• Identificación del Producto: 3BSE008546R1 AO820
• Canales de Salida: 4 salidas analógicas bipolares
• Rangos de Señal: Corriente: -20...+20 mA, 0-20 mA, 4-20 mA; Voltaje: -10...+10 V, 0-10 V, 2-10 V
• Resolución de Conversión: 12 bits incluyendo signo
• Precisión de Salida: Máximo 0.1% (voltaje), 0.15% (corriente a 250Ω)
• Velocidad de Respuesta: Ciclo de actualización de 1.5 ms con tiempo de subida de 0.7 ms
• Capacidad de Carga: ≤ 550 Ω (corriente), ≥ 5 kΩ (voltaje)

Características Eléctricas

• Requisitos de Alimentación: Disipación típica de potencia de 6W
• Consumo de Corriente: 100mA +5V Modulebus, 260mA +24V Modulebus
• Clasificación de Aislamiento: Aislamiento individual por canal, valorado en 50V
• Protección de Salida: A prueba de cortocircuitos con limitación de corriente
• Estabilidad Térmica: Deriva máxima de 90 ppm/°C

Especificaciones Físicas

• Dimensiones del Módulo: 45 mm × 102 mm × 119 mm (An×Pr×Al)
• Con Conector: Profundidad de 111 mm incluyendo conector
• Peso de la Unidad: 0.18 kg (0.4 libras)

Funciones de Diagnóstico

• Verificación de Integridad de Datos: Lectura y verificación de datos de salida
• Monitoreo Continuo: Detección de circuito abierto para corrientes superiores a 1 mA
• Supervisión de Alimentación: Monitoreo de voltaje del proceso con reporte de errores
• Indicadores Visuales de Estado: Indicadores LED de fallo, funcionamiento, advertencia y OSP

Especificaciones Ambientales

• Rango de Operación: 0°C a +55°C (40°C montaje vertical)
• Certificaciones de Seguridad: CE, UL, ATEX Zona 2, C1 Div 2
• Aprobaciones Marinas: ABS, BV, DNV, LR
• Protección Ambiental: Clasificación IP20, protección contra corrosión ISA G3

Preguntas Frecuentes

¿Cómo se configuran los canales de salida?

Cada canal se configura individualmente mediante ajustes de software para salida de corriente o voltaje, con bloques de terminales separados para un cableado adecuado.

¿Qué características de aislamiento se proporcionan?

Aislamiento galvánico individual completo entre todos los canales y el común del circuito para mayor seguridad e integridad de la señal.

¿Cómo asegura el módulo la precisión de salida?

La verificación de lectura de datos de salida monitorea continuamente la comunicación del convertidor D/A para garantizar la integridad y precisión de la señal.

Para precios y soporte técnico, por favor contacte a: sale@etowonauto.com
