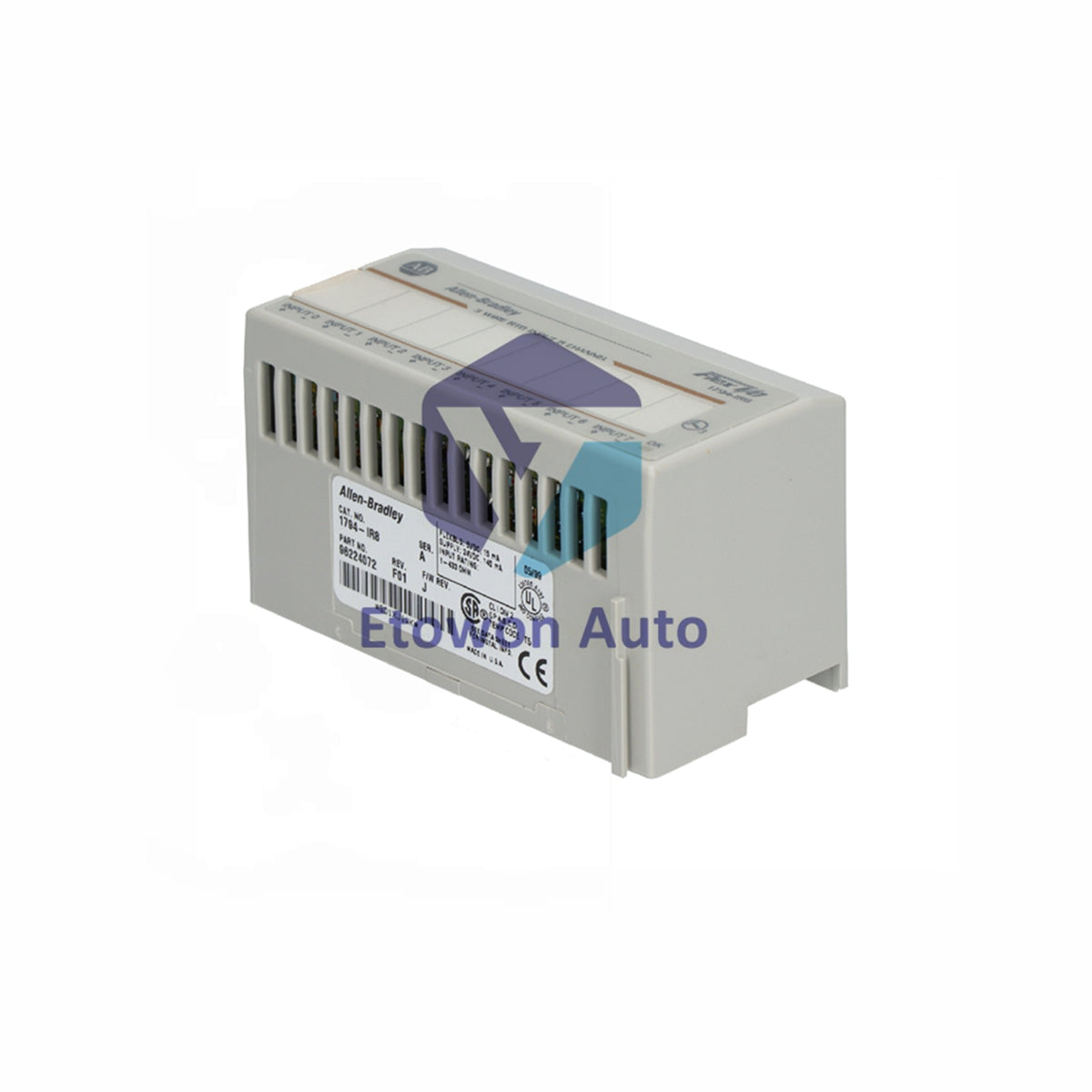

Módulo de entrada RTD de 8 canales Allen-Bradley 1794-IR8 Flex I/O

Descripción general del producto

El 1794-IR8 es un módulo de entrada de detector de temperatura por resistencia (RTD) auténtico y de alta precisión de la confiable línea distribuida Flex I/O de Allen-Bradley. Convierte activamente variaciones de resistencia de baja amplitud en datos digitalizados, este módulo cuenta con 8 canales de entrada independientes diseñados para conectar con diversos sensores RTD de platino, níquel y cobre. Diseñado con un chasis industrial compacto y ultraligero que pesa aproximadamente 0.2 lbs (aprox. 90 gramos), este componente modular para riel DIN permite a los equipos industriales montar nodos I/O localizados cerca de la maquinaria de proceso, reduciendo las longitudes de cableado mientras mantiene una excelente supresión de ruido sin añadir carga estructural significativa al panel de control.

Ventajas técnicas principales

• Conversión digital de alta resolución: Utiliza un convertidor analógico a digital de 16 bits que abarca una escala nominal de resistencia de 1 a 433 ohmios, asegurando una precisión excepcional para detectar cambios mínimos de temperatura.
• Diseños duales de optimización de rendimiento: Soporta la ejecución estándar en "Modo Normal" con una precisión de escala completa de ±0.05%, o un "Modo Mejorado" seleccionable por software que ajusta las tolerancias operativas a una variación típica de ±0.01%.
• Amplia capacidad de interfaz con sensores: Coincide programáticamente con múltiples perfiles de sensores industriales, incluyendo curvas estándar de platino de 100, 200 y 500 ohmios (coeficientes Euro/EE.UU.), variantes de níquel de alta sensibilidad y sensores de cobre de 10 ohmios.

Especificaciones técnicas

Guía de instalación y cableado en campo

• Compatibilidad y montaje del bloque base de terminales: El módulo 1794-IR8 se acopla directamente a los conjuntos base de terminales Flex I/O designados (como el 1794-TB3 o 1794-TB3S). Debido a que el módulo tiene un peso ligero y compacto de solo 0.2 lbs, se pueden apilar varias unidades de forma segura en rieles DIN estándar de 35 mm sin riesgo de deformación mecánica o tensión en la placa trasera del gabinete.
• Expectativas de rendimiento del sistema: En modo normal, escanear un solo canal activo toma 325 ms, mientras que ejecutar los 8 canales requiere 2.6 segundos. Si su código selecciona el modo mejorado, el intervalo de escaneo predeterminado aumenta a 2.925 segundos para las 8 rutas. Asegúrese de que los temporizadores de su lógica de control consideren estas ventanas de conversión.
• Mejores prácticas para terminación de blindaje: Para proteger las rutas de señal de bajo nivel contra interferencias electromagnéticas de alta frecuencia, use cables de campo blindados de par trenzado. Conecte las capas de blindaje del cable a los terminales de tierra designados en el conjunto base Flex I/O, asegurándose de que estén conectados a tierra solo en un extremo.

Matriz de confiabilidad de ingeniería

• Protección galvánica del circuito: Cuenta con una robusta barrera de aislamiento de 850V DC que separa los circuitos de sensores del lado de campo de los componentes lógicos internos de Flexbus, previniendo retroalimentación eléctrica catastrófica.
• Retención de hardware a prueba de vibraciones: A pesar de su peso neto subfraccional de 0.2 lbs, el robusto mecanismo integrado de retención está oficialmente calificado para soportar perfiles de vibración mecánica sostenida de hasta 5g en frecuencias entre 10 y 500 Hz, lo que lo hace adecuado para montaje en marcos de motores industriales pesados o plataformas de fabricación.

Preguntas técnicas frecuentes

Q1: ¿Qué significa la especificación de corriente de excitación de 718.36 µA para la elección de mi sensor?
A1: Este valor representa la corriente constante interna que el módulo inyecta a través del elemento RTD para calcular la resistencia. Este nivel de corriente está optimizado para minimizar errores por auto-calentamiento en la punta del sensor, manteniendo una excelente relación señal-ruido.

Q2: ¿Puedo conectar RTDs de 2, 3 o 4 hilos al módulo 1794-IR8?
A2: El módulo ofrece una excelente compensación de resistencia del cable cuando se usa con configuraciones estándar de 3 o 4 hilos. Aunque los sensores de 2 hilos pueden conectarse añadiendo puentes físicos en el bloque base de terminales, carecen de compensación de resistencia de línea y pueden introducir deriva por desplazamiento ambiental.

Q3: ¿Qué causa que un canal reporte una falla o estado de cable roto en las etiquetas del controlador PLC?
A3: El 1794-IR8 cuenta con lógica de diagnóstico integrada que monitorea la continuidad del circuito de campo. Si un cable de campo se rompe, un elemento sensor falla o la resistencia medida supera el umbral de 435 ohmios, el canal activa su bit de falla de rango alto para proteger la lógica automatizada aguas abajo.
