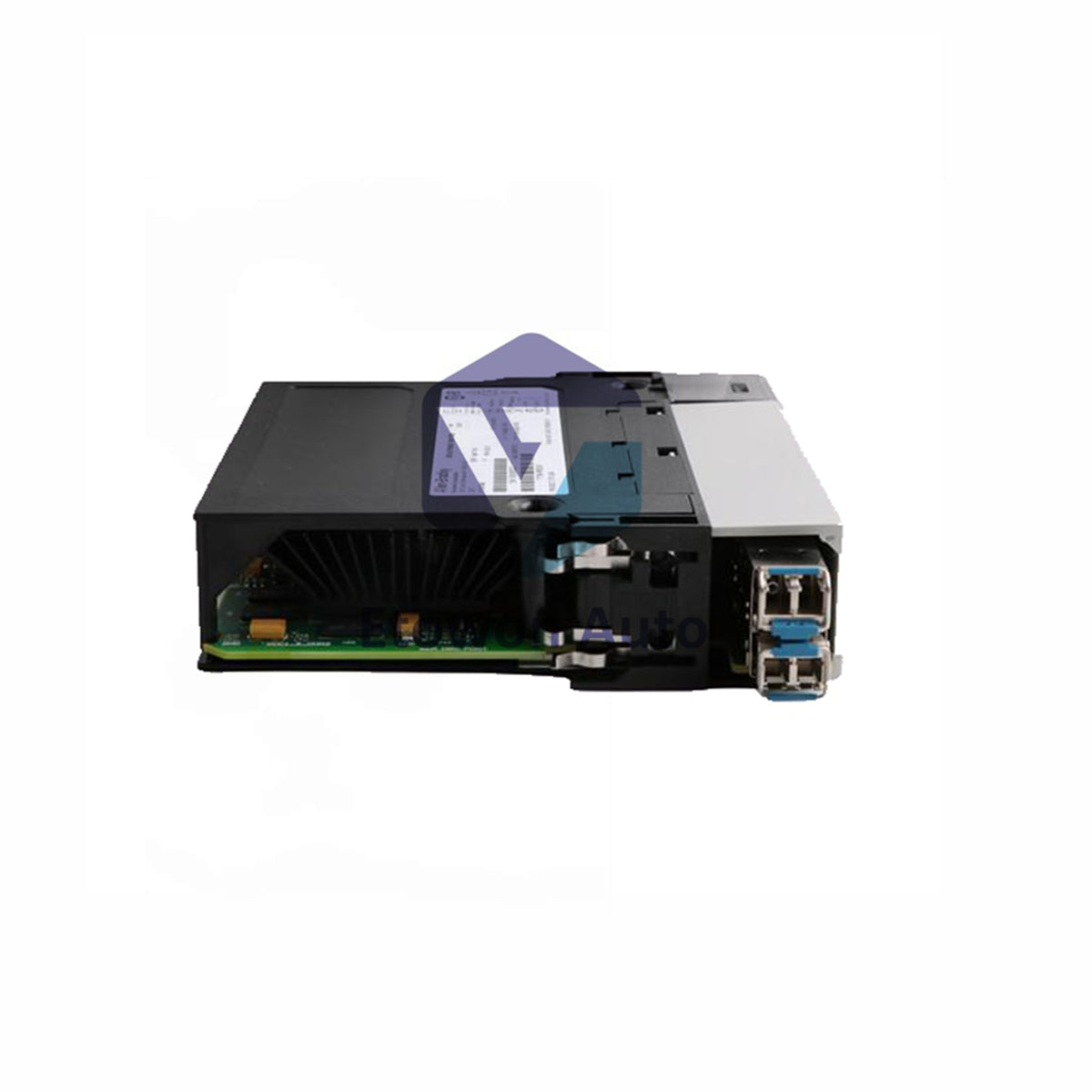

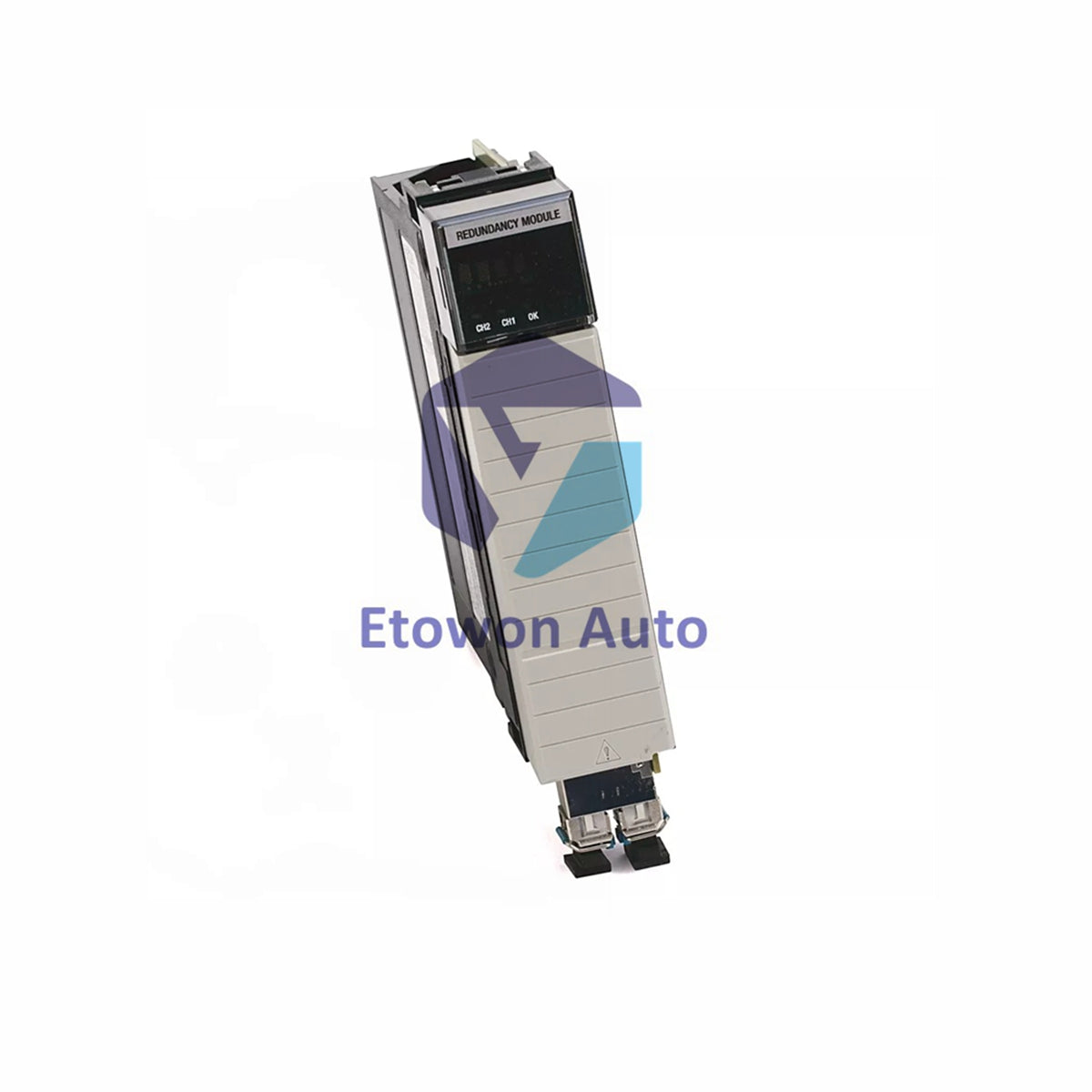

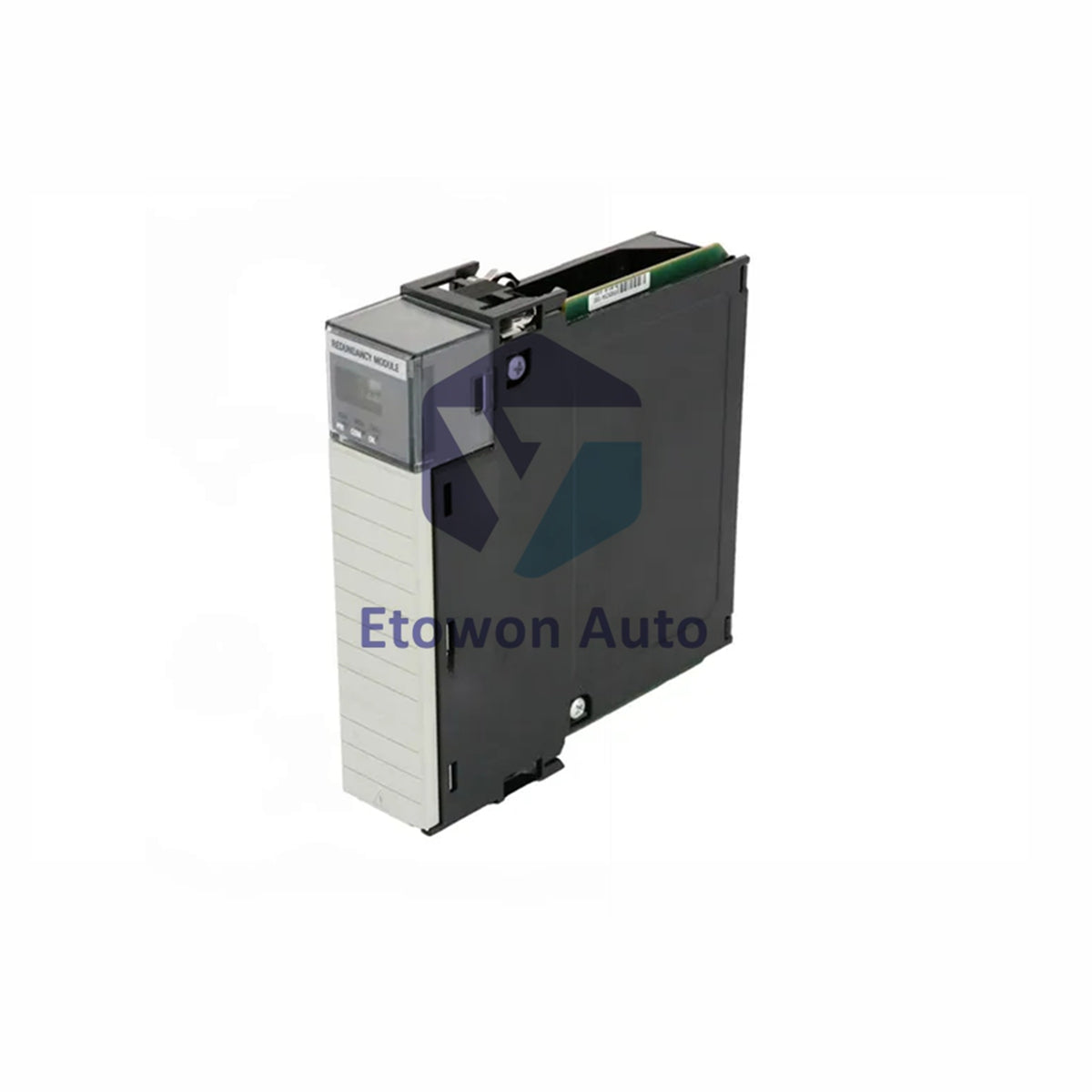

Módulo de Redundancia ControlLogix Allen-Bradley 1756-RM

El 1756-RM de Allen-Bradley es un módulo de redundancia mejorado para la plataforma ControlLogix.

Especificaciones y Función Principal

• Marca y Fabricante: Allen-Bradley / Rockwell Automation
• Modelo y Serie: 1756-RM (Módulo de Redundancia ControlLogix)
• Función Principal: Permite la redundancia para dos controladores ControlLogix (1756-L61, L62, L63, o uno L64).
• Conexión de Sincronización: Un (1) puerto de fibra óptica monomodo LC para sincronización de alta velocidad.
• Indicadores de Estado: LEDs PRI, COM y OK para monitoreo inmediato del estado del módulo y del sistema.
• Consumo de Energía: 1.2A @ 5.1VDC, 120mA @ 24VDC, 4mA @ 1.2VDC.
• Disipación de Potencia: 9 vatios (31 BTU por hora).
• Peso del Módulo: 0.29 kg (0.64 lbs).

Clasificaciones Ambientales y Compatibilidad

• Temperatura de Operación: 0°C a 60°C (32°F a 140°F).
• Temperatura de Almacenamiento: -40°C a 85°C (-40°F a 185°F).
• Código de Temperatura IEC: Clasificación T4 para uso seguro en entornos industriales.
• Compatibilidad con Chasis: Compatible con cualquier ranura en chasis 1756-A4, A7, A10, A13 o A17.
• Soporte de Controladores: Gestiona la redundancia para dos controladores 1756-L61, L62, L63 o uno 1756-L64.
• Compatibilidad con Fuente de Alimentación: Funciona con fuentes estándar (1756-PA72/PB75) y redundantes (1756-PA75R/PB75R).
• Certificaciones: CSA, CE, c-UL-us, FM, KC, Ex y C-Tick para uso en mercados globales.

Guía de Instalación y Configuración

• Instale el módulo 1756-RM en cualquier ranura disponible de ambos chasis, primario y secundario.
• Requisito Crítico: Ambos chasis deben tener configuraciones de hardware y software idénticas.
• Conecte los módulos 1756-RM primario y secundario usando el cable de fibra óptica requerido de la serie 1756-RMCx.
• Utilice la herramienta dedicada de Configuración de Redundancia dentro del paquete de software Rockwell para la configuración.
• Configure los parámetros generales del módulo y el comportamiento de redundancia en Studio 5000 Logix Designer.
• Para un rendimiento óptimo, use módulos de la misma serie (A o B) en el par redundante.
• Los LEDs del módulo proporcionan estado en tiempo real: PRI (Primario), COM (Comunicando), OK (Módulo en buen estado).

Información de Empaque y Envío

• Un (1) módulo de redundancia ControlLogix Allen-Bradley 1756-RM.
• Este producto se envía como un módulo individual. Los cables y chasis se venden por separado.
• El cable de sincronización de fibra óptica necesario (1756-RMCx) debe adquirirse por separado para la configuración del sistema.
• Garantizamos entrega segura a nivel mundial a través de transportistas confiables: FedEx, UPS y DHL.

Preguntas Frecuentes (FAQ)

¿Qué controladores puedo usar con el módulo 1756-RM?

• El módulo 1756-RM soporta redundancia para dos controladores 1756-L61, L62 o L63. También soporta un solo controlador más potente 1756-L64 en una configuración redundante.

¿Necesito un cable especial para conectar dos módulos de redundancia?

• Sí, debe usar el cable oficial de fibra óptica de la serie 1756-RMCx. Este cable conecta los módulos primario y secundario para sincronizar datos y estados de control.

¿Puedo mezclar módulos 1756-RM de la Serie A y Serie B en un mismo sistema?

• Aunque es posible, no se recomienda. Para máximo rendimiento y fiabilidad, Rockwell aconseja usar dos módulos de la misma serie (ambos A o ambos B) en su configuración redundante.
