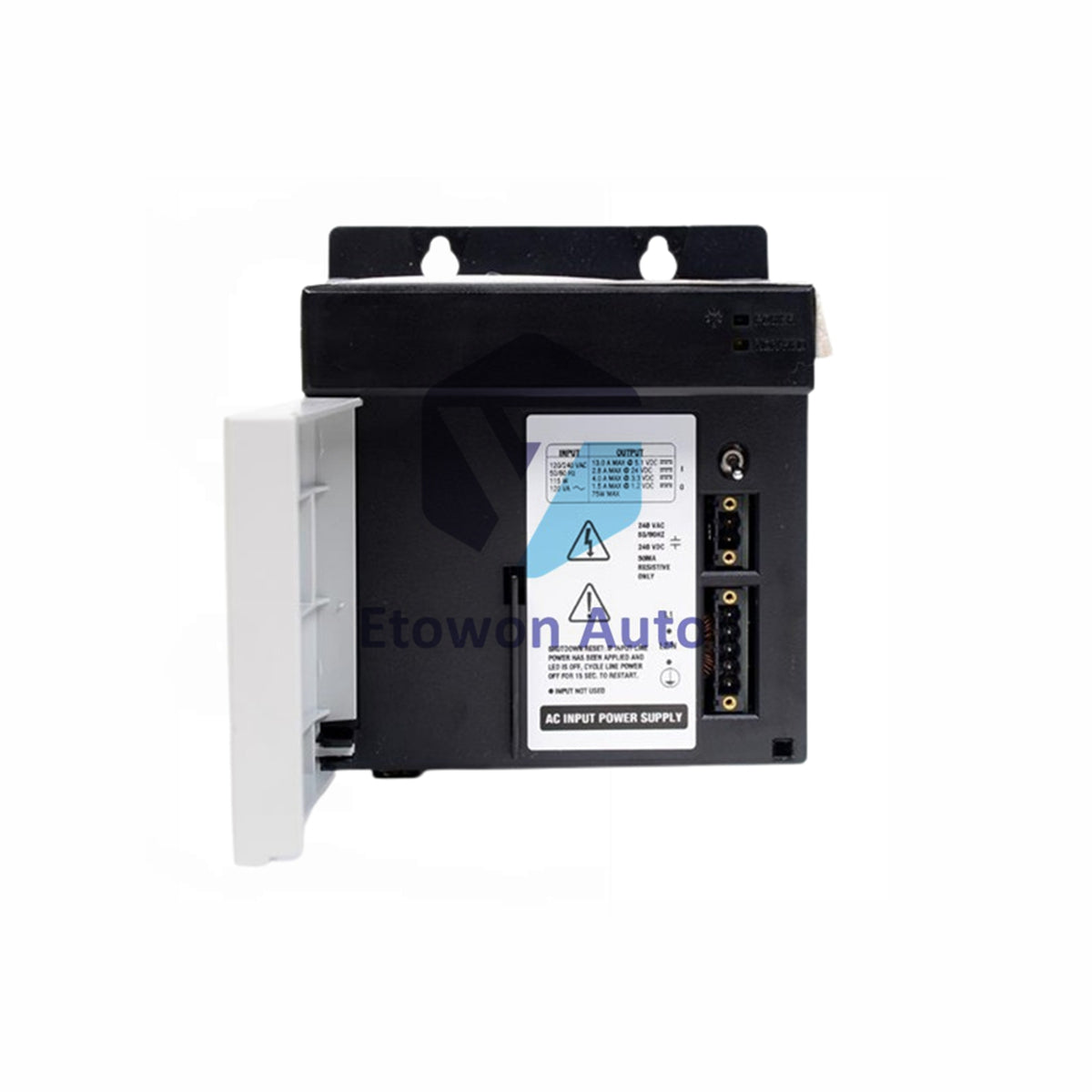

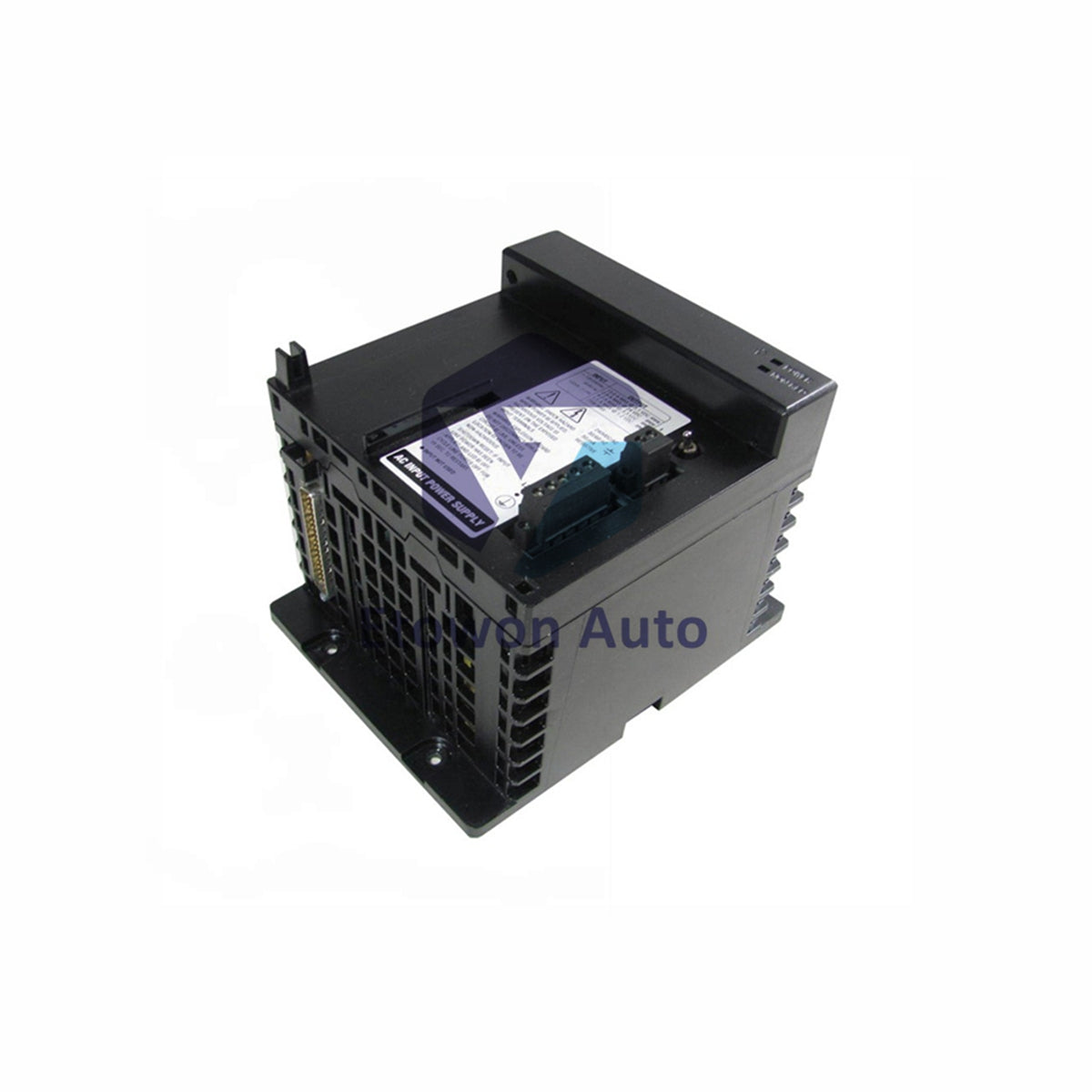

Allen-Bradley 1756-PA75R | ControlLogix Fuente de alimentación redundante de 75 W

Fuente de Alimentación Redundante Allen-Bradley ControlLogix 1756-PA75R

La 1756-PA75R de Allen-Bradley es una fuente de alimentación redundante de 75 vatios para chasis ControlLogix. Diseñada para montaje externo, proporciona energía de respaldo y reparto automático de carga para asegurar la continuidad del sistema. Soporta un amplio rango de entrada de corriente alterna y entrega energía estable a componentes críticos de control.

Especificaciones Principales

• Marca y Modelo: Allen-Bradley 1756-PA75R
• Serie: Fuente de Alimentación Redundante ControlLogix
• Voltaje de Entrada: 85–265 V CA, 47–63 Hz
• Entrada Nominal: 120/240 V CA
• Potencia de Salida: 75 W @ 0–60°C
• Corriente de Salida: 13 A @ 5.1V CC, 2.8 A @ 24V CC, 4 A @ 3.3V CC, 1.5 A @ 1.2V CC
• Potencia de Entrada: 115 W (120 VA)
• Corriente Máxima de Arranque: 20 A
• Tiempo de Reserva: 2 ciclos a 50/60 Hz

Características Clave

• Funcionamiento Redundante: Se empareja con una segunda unidad para reparto automático de carga y alta disponibilidad.
• Montaje Externo: Se instala fuera del chasis para ahorrar ranuras internas y facilitar el mantenimiento.
• Monitoreo de Estado: Incluye una salida de relé de estado sólido para supervisión remota mediante un módulo de entrada o anunciador.
• Amplio Rango de Voltaje: Funciona con 85-265V CA para compatibilidad mundial.
• Compatibilidad con Chasis: Compatible con chasis 1756-A4, A7, A10, A13, A17 mediante adaptador.

Instalación y Requisitos del Sistema

• Componentes Requeridos: Dos unidades 1756-PA75R, dos cables 1756-CPR2, un adaptador de chasis 1756-PSCA2.
• Conexión del Anunciador: Soporta carga resistiva de 240V CA/CC, 50 mA para señalización de estado.
• Tamaño del Cable: Use calibre 14 AWG para conductores de energía; calibre 22-14 AWG trenzado para anunciador.
• Fusible: Fusible no reemplazable, soldado en su lugar para protección.
• Aislamiento: Aislamiento reforzado; probado a 3250V CC para seguridad.

Características Físicas y Ambientales

• Dimensiones: 6.9" x 5.7" x 5.4" (17.5 x 14.5 x 13.7 cm)
• Peso: 3.2 libras (1.45 kg)
• Temperatura de Operación: 32° a 140°F (0° a 60°C)
• Normas EMC: Cumple con IEC/CISPR 11 (Clase A).
• Inmunidad: Transitorios de sobretensión ±1 kV línea-línea, ±2 kV línea-tierra; RF conducida 10 Vrms.
• Carcasa: Ninguna (para montaje en panel dentro de una carcasa).

Embalaje y Envío

• Una unidad de fuente de alimentación redundante Allen-Bradley 1756-PA75R.
• Embalaje industrial seguro.
• Envío por FedEx, UPS o DHL.

Preguntas Frecuentes

• ¿Qué se necesita para crear un par redundante?
  Se necesitan dos fuentes 1756-PA75R, dos cables serie 1756-CPR2 y un módulo adaptador de chasis 1756-PSCA2.
• ¿Se puede usar esta fuente de alimentación como unidad independiente?
  Está diseñada para operación redundante en par. Para una fuente única no redundante, considere la 1756-PA75 estándar.
• ¿Cómo se monitorea el estado de la fuente de alimentación?
  El contacto de relé de estado sólido incorporado puede conectarse a un módulo de entrada de PLC o a un anunciador externo para indicar el estado operativo.
