Módulo de Salida Analógica Aislada Allen-Bradley 1756-OF6VI | 6 Canales

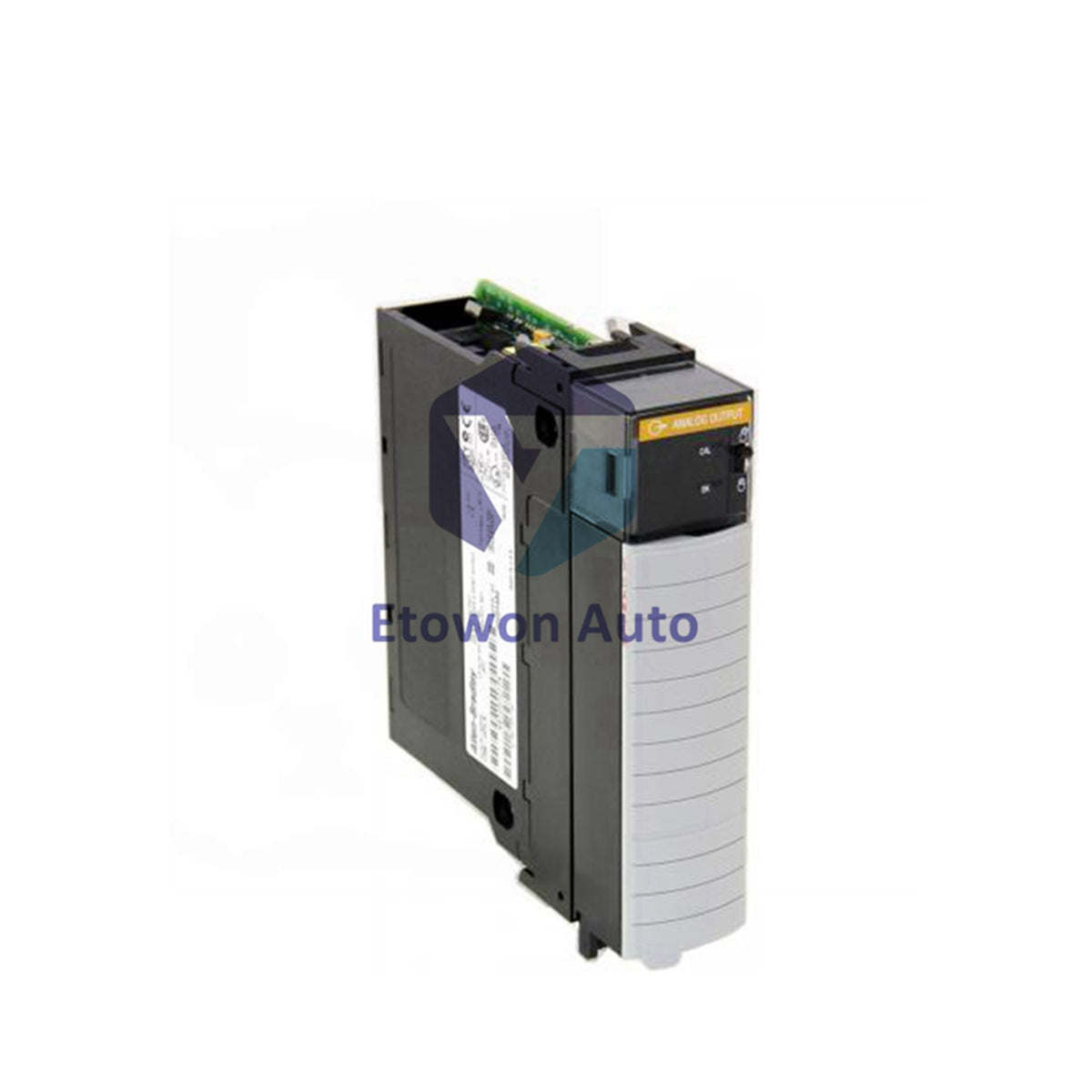

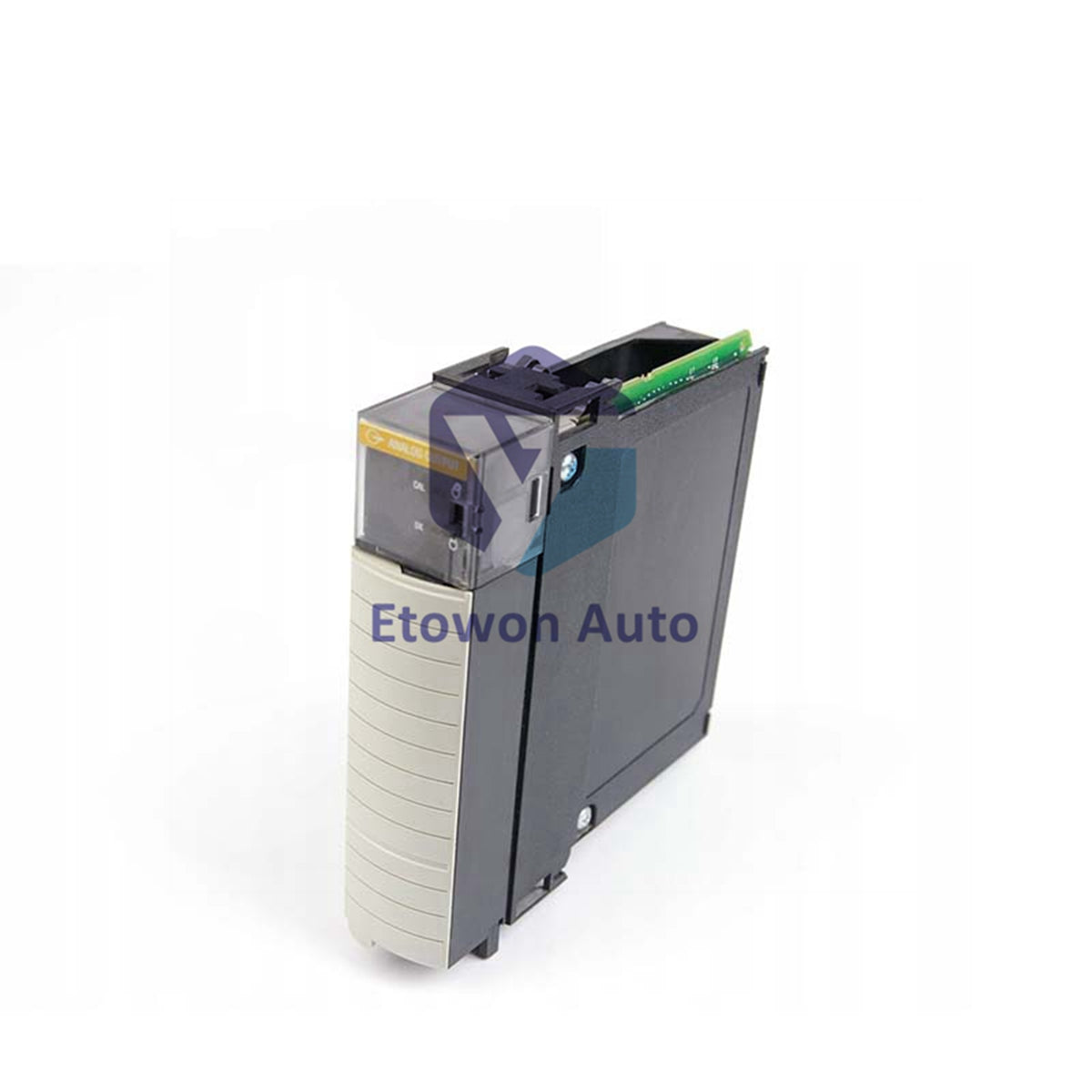

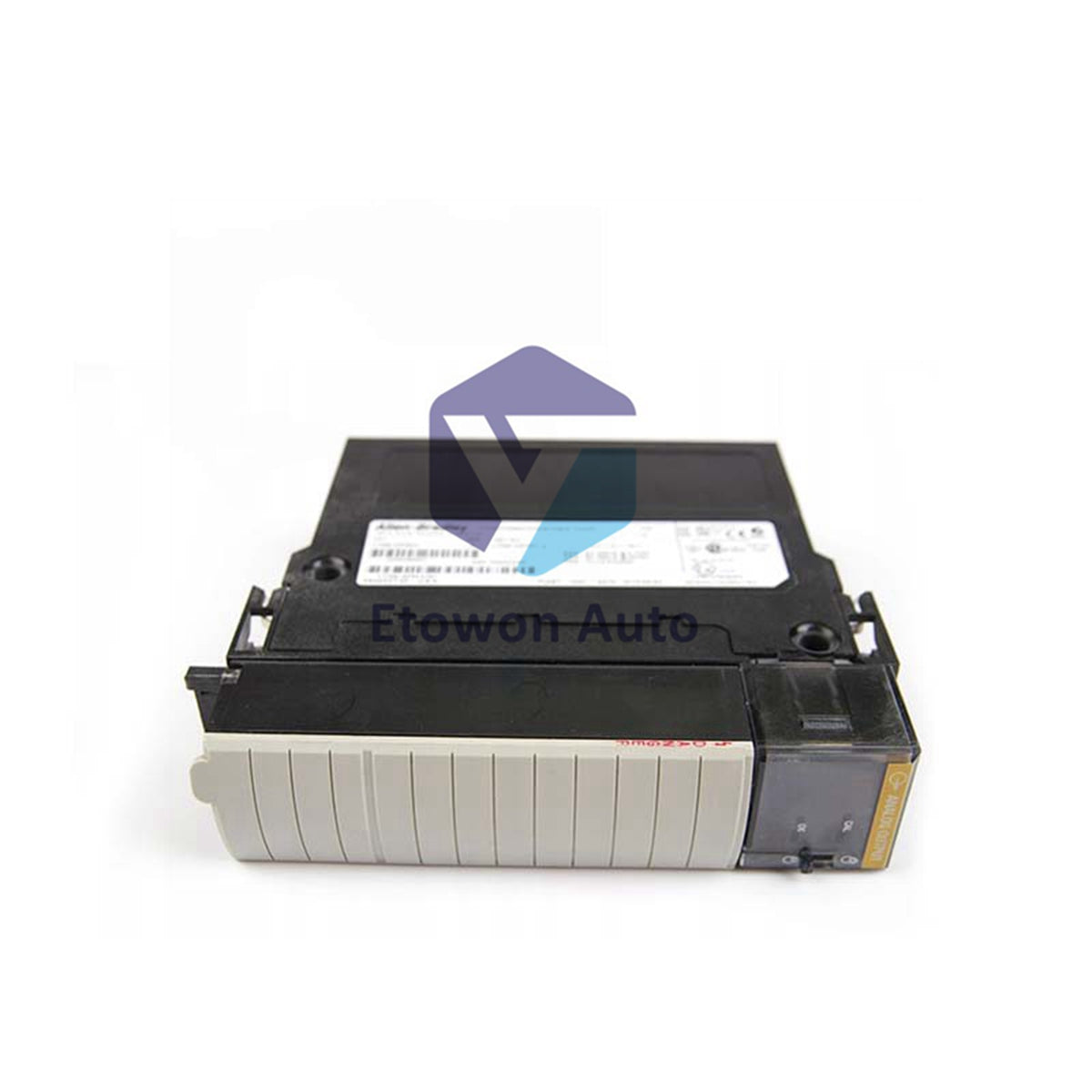

Módulo de Salida Analógica Aislada Allen-Bradley 1756-OF6VI

El 1756-OF6VI de Allen-Bradley es un módulo de salida analógica de alta precisión para la plataforma ControlLogix. Este módulo de Rockwell Automation ofrece seis canales de salida de voltaje aislados. Proporciona una generación de señal confiable y precisa para el control de actuadores, variadores y válvulas. El módulo se adapta a cualquier ranura disponible en un chasis ControlLogix compatible.

Especificaciones Técnicas Clave

• Marca y Fabricante: Allen-Bradley / Rockwell Automation
• Modelo y Serie: 1756-OF6VI (Salida Analógica Aislada ControlLogix)
• Número de Canales: Seis (6) puntos de salida de voltaje individualmente aislados.
• Rango de Señal de Salida: +/- 10 Voltios DC por canal.
• Resolución de Salida: 14 bits en un rango de 21V (1.3 mV).
• Precisión General: Mejor que 0.5% del rango completo de salida.
• Formatos de Datos: Soporta modo entero (complemento a dos) y punto flotante IEEE de 32 bits.
• Tiempo de Estabilización de Salida: Menos de 2 milisegundos para alcanzar el 95% del valor final (carga resistiva).
• Capacidad de Conducción de Salida: Mínimo 10 mA en una carga >1000 ohmios.

Calificaciones Eléctricas y Ambientales

• Consumo de Energía: 250 mA a 5.1VDC y 175 mA a 24VDC desde el plano trasero.
• Disipación Máxima de Potencia: 4.9 vatios (16.54 BTU por hora).
• Voltaje de Aislamiento: 50 voltios continuos entre canales y plano trasero.
• Características de Protección: Protección electrónica contra cortocircuitos y protección contra sobretensión hasta +/- 24VDC.
• Temperatura de Operación: 0°C a 60°C (32°F a 140°F) con humedad no condensante del 5-95%.
• Código de Temperatura: IEC T4 / T4A para uso en lugares peligrosos.
• Resistencia a Vibraciones: 2 G de 10 a 500 Hz.
• Resistencia a Impactos: 30 G, garantizando durabilidad en ambientes severos.

Instalación y Configuración

• El 1756-OF6VI es un módulo de una sola ranura que encaja en cualquier ranura de un chasis ControlLogix.
• Bloque de Terminales Requerido: Use un bloque extraíble compatible como el 1756-TBNH o el 1756-TBSH (se venden por separado).
• Configure la escala, formato de datos y alarmas del módulo usando el software Studio 5000 Logix Designer.
• El módulo soporta alarmas de datos a bordo y escalado directo a unidades de ingeniería para una integración sencilla.
• Para una precisión óptima, realice una calibración del sistema cada seis (6) meses bajo condiciones normales de operación.
• Asegure el calibre y las terminaciones adecuadas de los cables para las señales de salida de +/-10VDC hacia los dispositivos de campo.

Preguntas Frecuentes (FAQ)

¿Qué tipo de bloque de terminales necesito para el 1756-OF6VI?

• Necesita un bloque de terminales extraíble compatible de 20 pines. Rockwell Automation ofrece los bloques 1756-TBNH (estándar) o 1756-TBSH (alta densidad). Estos se adquieren por separado del módulo.

¿Qué tan aislados están los canales de salida en este módulo?

• Los seis canales del 1756-OF6VI están aislados individualmente entre sí y del plano trasero. Esto evita que el ruido y los bucles de tierra afecten la integridad de la señal entre diferentes dispositivos.

¿Cuál es la diferencia entre formato de datos entero y de punto flotante?

• El formato entero (como 16 bits) ofrece tiempos de actualización del módulo más rápidos (escaneo de 10 ms). El formato de punto flotante IEEE de 32 bits proporciona mayor precisión para cálculos pero tiene un tiempo de escaneo ligeramente mayor (25 ms). Usted selecciona el formato en la configuración del controlador.
