Allen-Bradley 1756-OB16D | Salida de diagnóstico de 16 puntos de CC

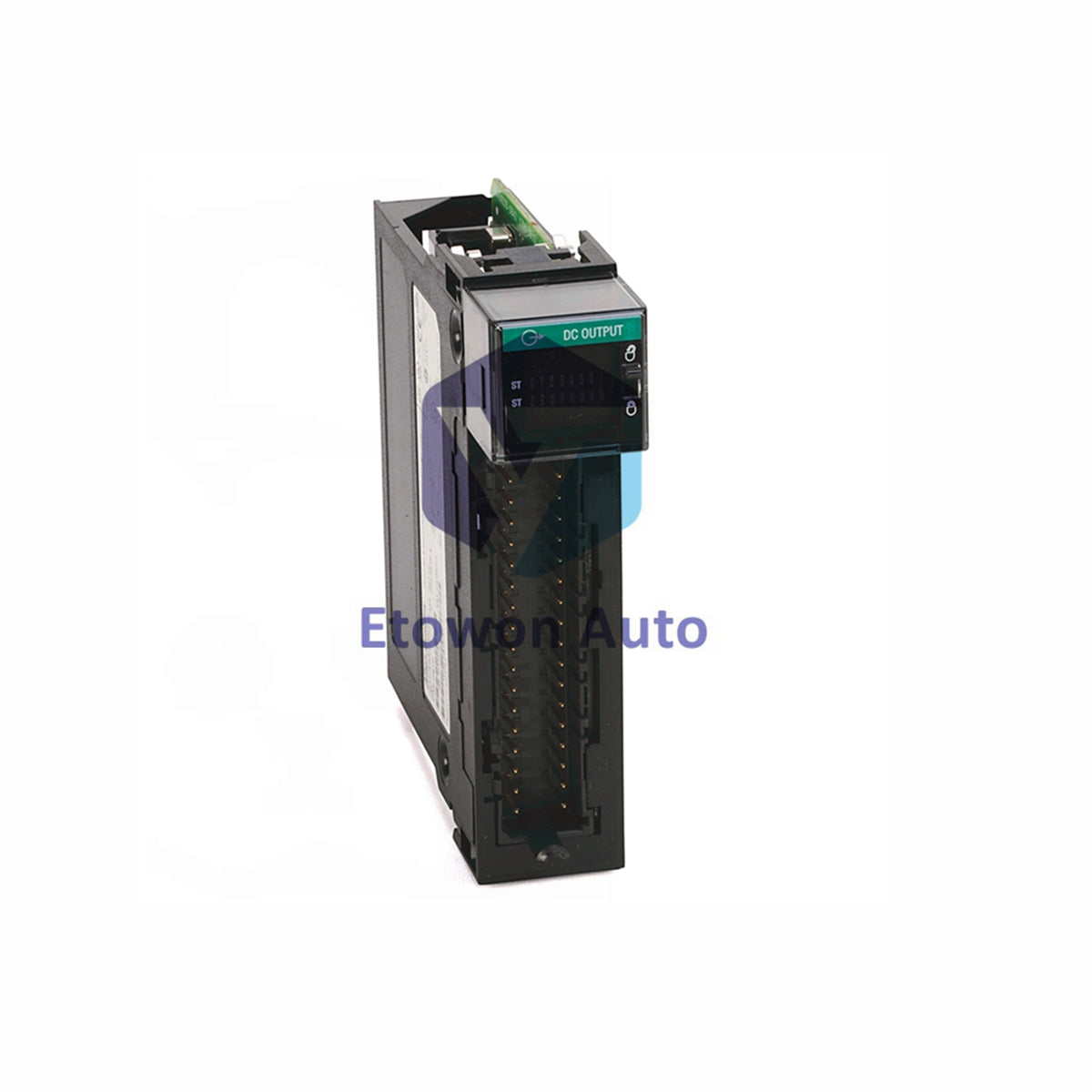

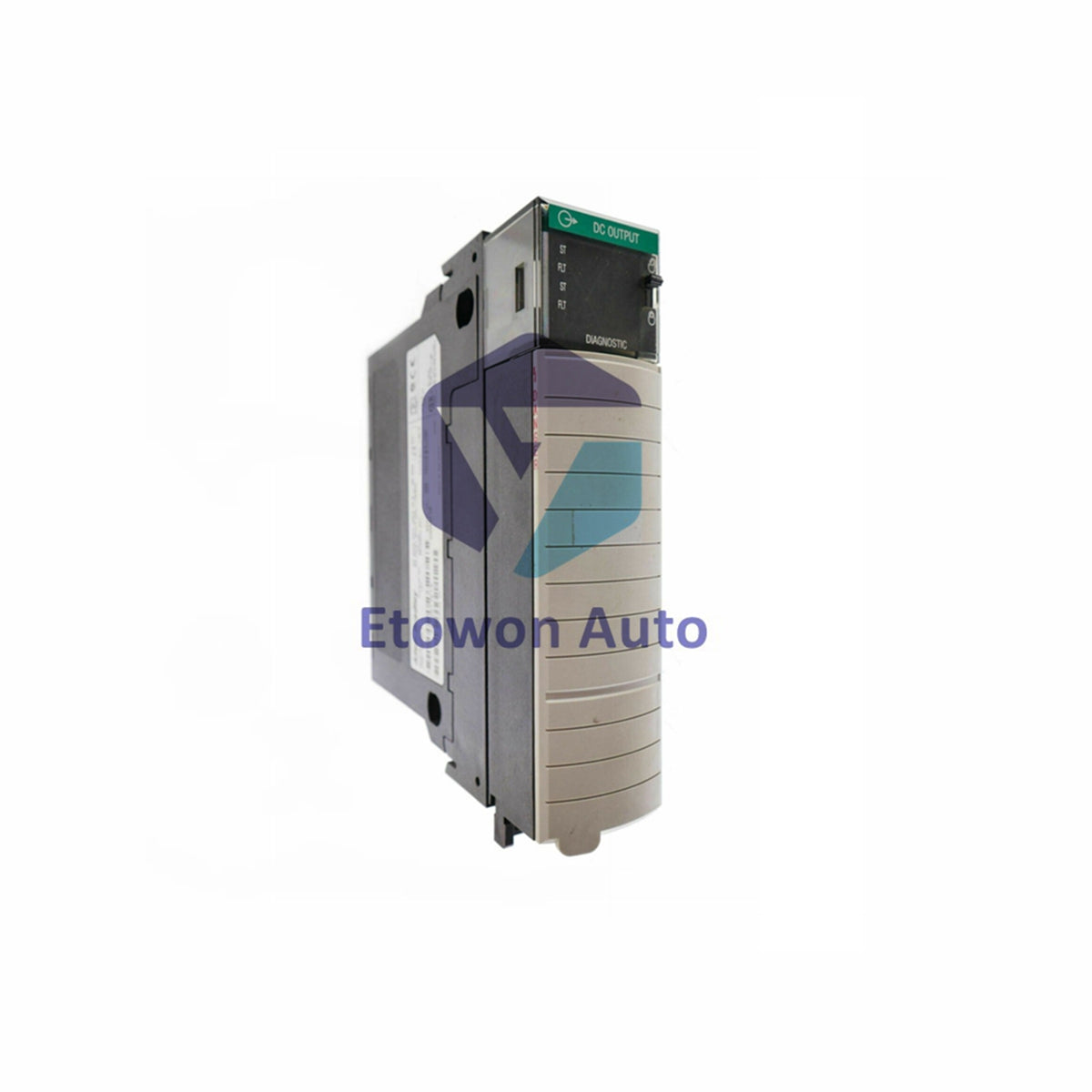

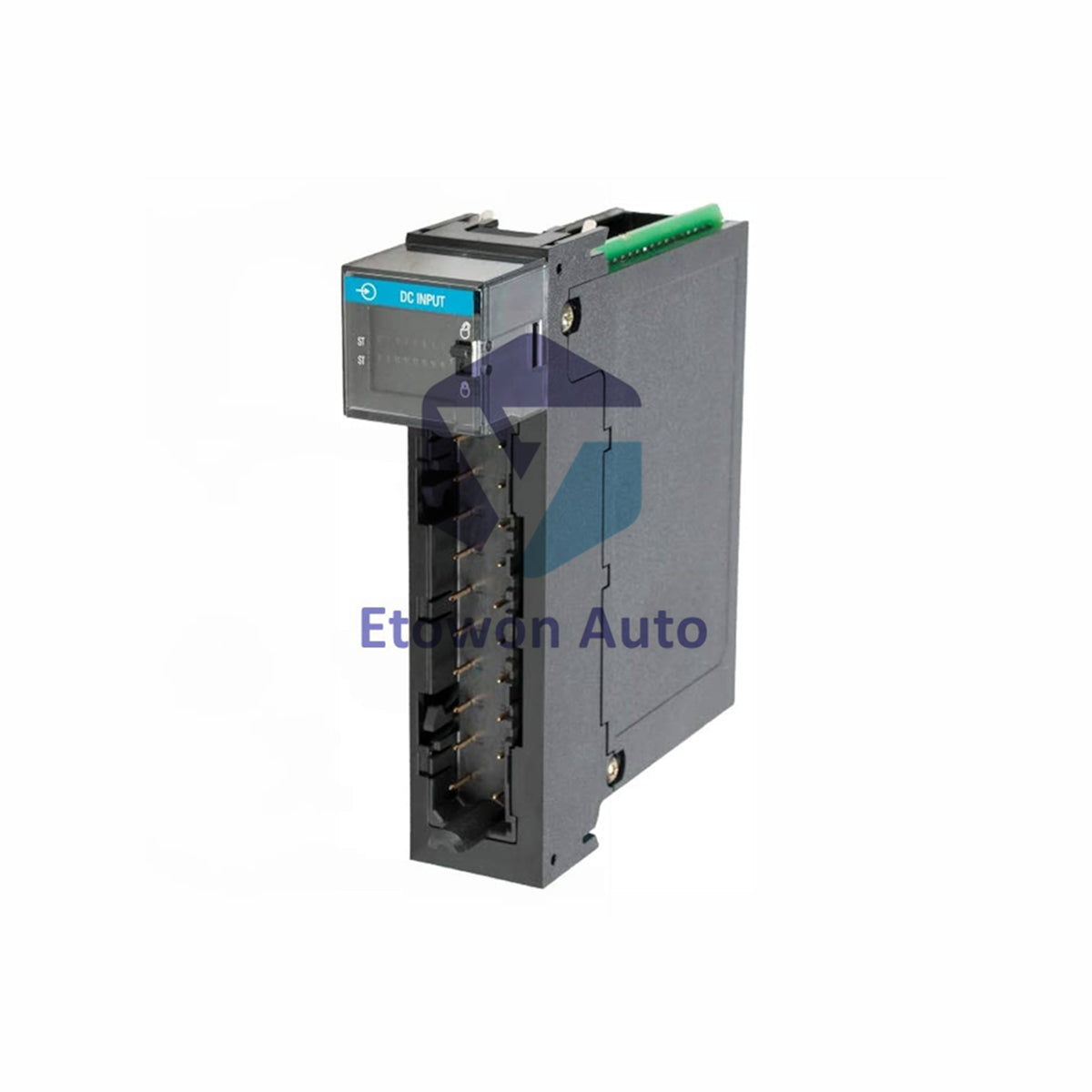

Módulo de Salida Diagnóstica de 16 Puntos DC Allen-Bradley ControlLogix 1756-OB16D

El Allen-Bradley 1756-OB16D es un módulo de salida diagnóstica avanzado para sistemas ControlLogix. Proporciona 16 salidas DC de fuente con fusibles electrónicos por punto y monitoreo integral de estado. Este módulo está diseñado para aplicaciones que requieren alta fiabilidad y detección detallada de fallas.

Especificaciones Principales

• Marca y Modelo: Allen-Bradley 1756-OB16D
• Serie: Módulo I/O Diagnóstico ControlLogix
• Tipo: Salida DC de fuente de 16 puntos
• Categoría de Voltaje: Fuente DC 12/24V
• Rango de Voltaje de Operación: 19.2 – 30V DC
• Corriente de Salida (Por Punto): 2 A máx. a 30°C, reducida a 1 A a 60°C
• Corriente de Salida (Total del Módulo): 8 A máx. a 30°C, 4 A máx. a 60°C
• Corriente del Backplane: 250 mA a 5V DC, 140 mA a 24V DC
• Disipación de Potencia: 3.3 vatios máx. a 60°C
• Voltaje de Aislamiento: 50V continuo (250V AC máx.)

Características Clave

• Diagnósticos Avanzados: Detección por punto para cortocircuitos, sin carga (cable abierto) y verificación de salida.
• Fusibles Electrónicos: Protección individual por punto (disparo a 8A por mínimo 180 ms, 10A por mínimo 120 ms).
• Estados de Falla Configurables: Configure cada punto para Apagado, Encendido o Mantener Último Estado en modo Programa o Falla.
• Función de Prueba de Pulso: Ancho de pulso configurable por el usuario para pruebas de verificación de salida.
• Eco de Datos: Lee el estado real de salida para confirmación y diagnóstico.

Rendimiento y Tiempos

• Retardo de Salida (DE APAGADO A ENCENDIDO): 55 µs típico / 1 ms máx.
• Retardo de Salida (DE ENCENDIDO A APAGADO): 630 µs típico / 5 ms máx.
• Caída de Voltaje en Estado Encendido: 1.2V DC máx. a 2 A
• Fuga en Estado Apagado: 1 mA máx. por punto
• Corriente Mínima de Carga: 3 mA por punto para detección sin carga
• Corriente de Sobretensión: 4 A por 10 ms por punto, repetible cada segundo

Instalación y Compatibilidad

• Bloque de Terminales: Requiere RTB de 36 pines: 1756-TBCH (tornillo) o 1756-TBS6H (resorte).
• Chasis: Se instala en cualquier ranura de un chasis ControlLogix 1756 compatible.
• Cableado: Siga prácticas para salida de fuente DC 24V. Asegúrese que la fuente externa esté entre 19.2-30V DC.
• Agrupación: 16 puntos divididos en 2 grupos aislados de 8.

Físico y Ambiental

• Temperatura de Operación: 0° a 60°C (32° a 140°F)
• Temperatura de Almacenamiento: -40° a 85°C (-40° a 185°F)
• Prueba de Aislamiento: 2546V por 1 segundo (grupo a grupo, usuario a sistema)
• Carcasa: Ninguna (para montaje en chasis)
• Ancho de Ranura: 1 ranura

Embalaje y Envío

• Un módulo de salida diagnóstica Allen-Bradley 1756-OB16D.
• Embalaje industrial seguro.
• Enviado vía FedEx, UPS o DHL.

Preguntas Frecuentes

• ¿Qué es la detección "sin carga"?
  Detecta un cable abierto o carga ausente cuando la salida está comandada a ENCENDIDO, ayudando a identificar fallas de cableado o dispositivos desconectados.
• ¿Puedo reemplazar un fusible quemado en este módulo?
  No. La protección la proporciona el fusible electrónico que se reinicia automáticamente después de que se elimina la falla; no hay fusibles físicos para reemplazar.
• ¿En qué se diferencia este módulo de un módulo de salida estándar?
  Agrega diagnósticos avanzados por punto (cortocircuito, abierto, verificación) y fusibles electrónicos, que no están disponibles en módulos estándar como el 1756-OB16.
