3BSE022362R1

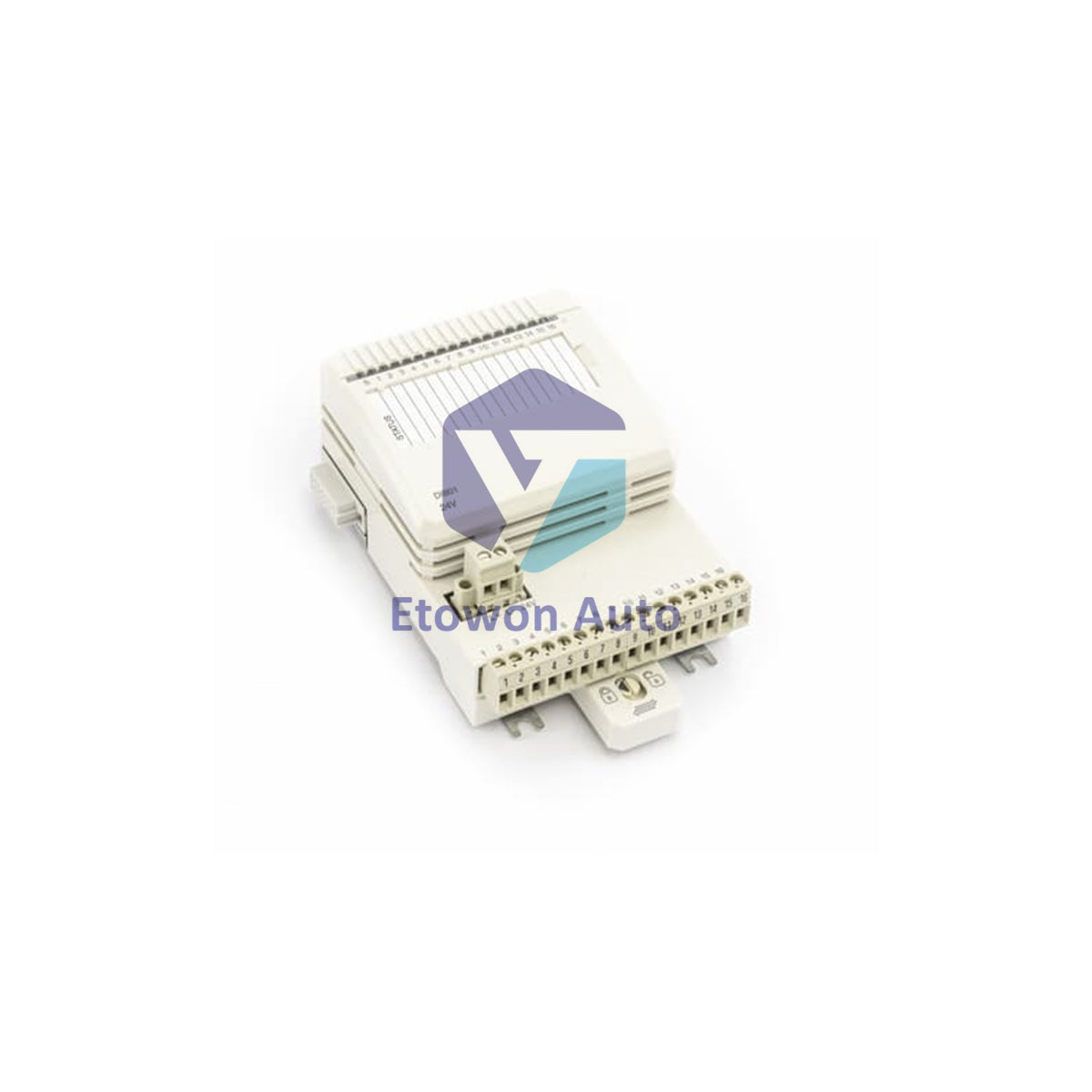

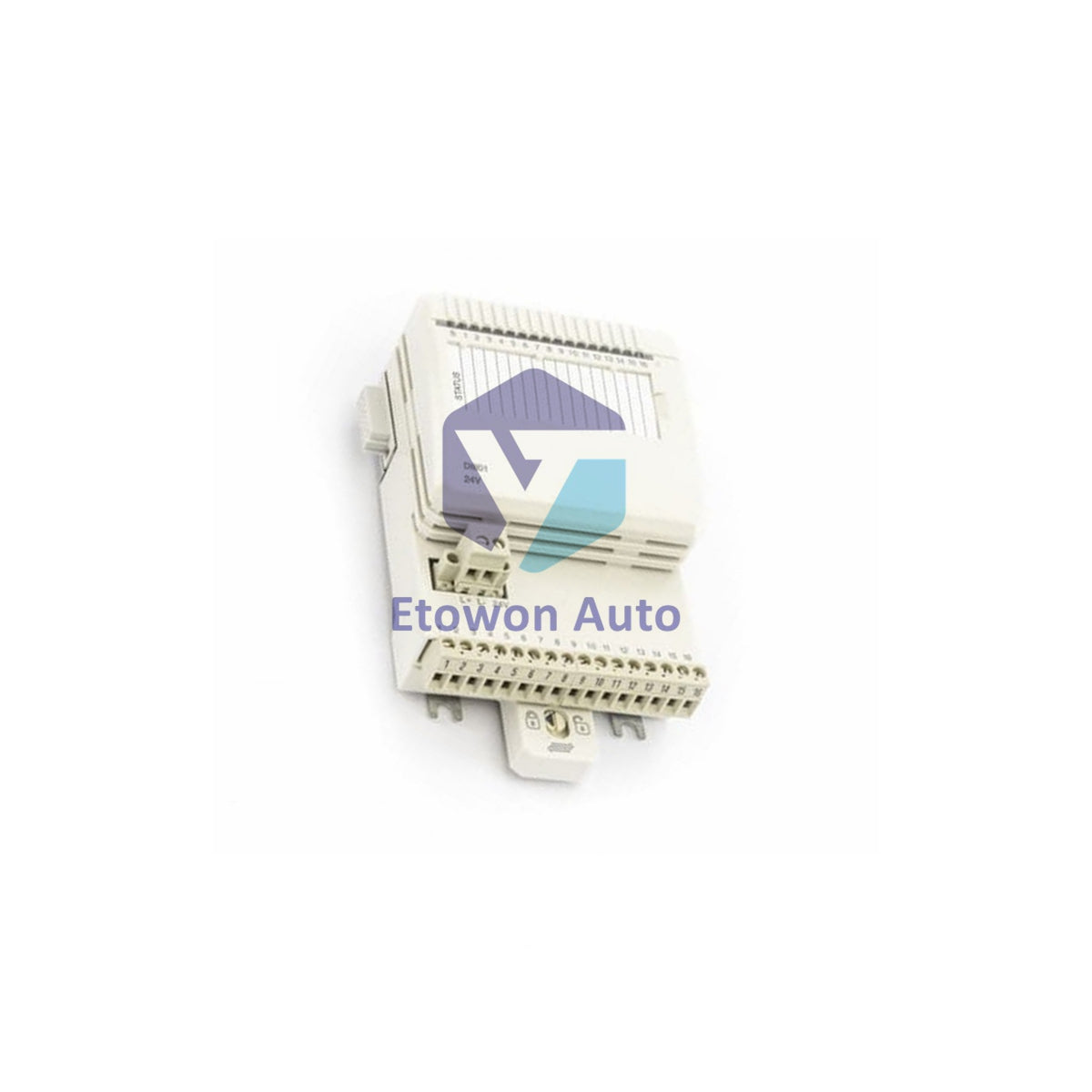

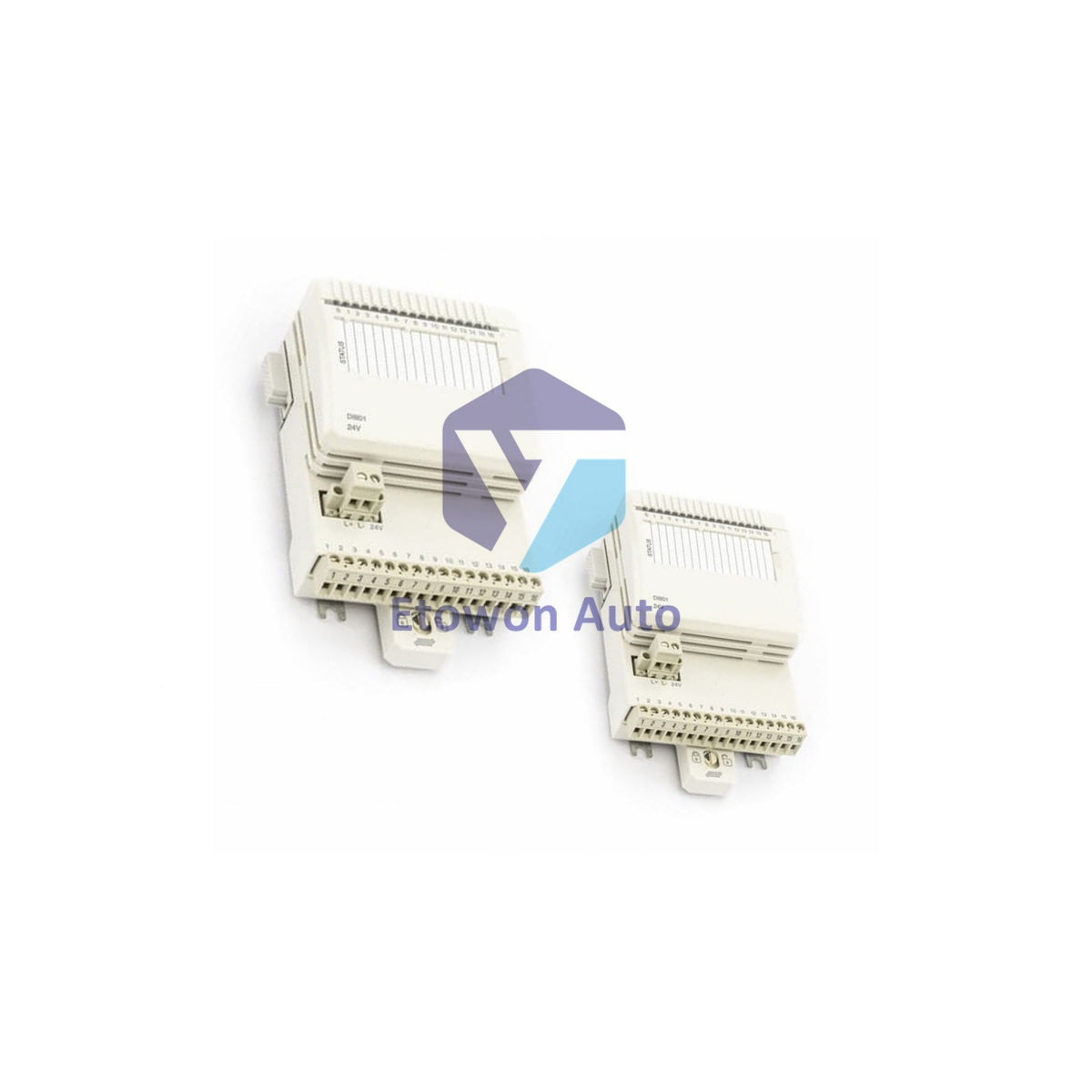

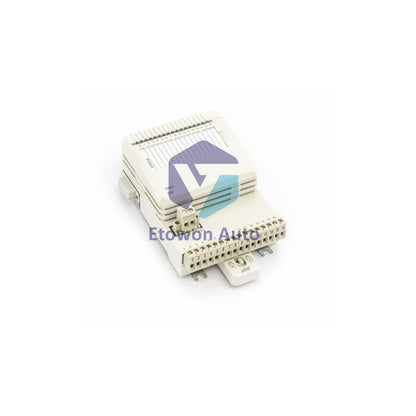

ABB - Módulo de Entrada Digital de Alta Tensión | 3BSE022362R1

En stock (100 unidades), listo para ser enviado

  • Manufacturer: ABB

  • Product No.: 3BSE022362R1

  • Product Type: Módulo de Entrada Digital

  • Product Origin: Sweden

  • Payment:T/T, Western Union

  • Weight: 240g

  • Shipping port: Xiamen

  • Warranty: 12 months

Política de devolución de 30 días · Garantía de 12 meses
  • Entrega rápida
  • Soporte 24/7
  • Aseguramiento de la Calidad

Descripción

Descripción del Producto

El DI803, módulo de entrada digital de 8 canales de ABB, maneja señales de alto voltaje para sistemas S800 I/O. Este módulo versátil acepta entradas tanto de 230V CA como CC con aislamiento individual por canal para máxima flexibilidad.

Especificaciones Técnicas Clave

  • Marca: ABB
  • Modelo: DI803
  • Tipo de Producto: Módulo de Entrada Digital
  • Número de Artículo: 3BSE022362R1
  • Especificación de Señal: 230V CA / 220V CC
  • Cantidad de Canales: 8 canales
  • Tipo de Señal: Corriente de hundimiento
  • Aislamiento: Aislamiento individual por canal

Especificaciones Eléctricas - Entradas CA

  • Rango de Voltaje: 164-264 V CA
  • Corriente de Entrada: 7.6 mA a 230V CA
  • Nivel Lógico "0": 0-50 V CA
  • Nivel Lógico "1": 164-264 V CA
  • Impedancia de Entrada: 30 kΩ
  • Rango de Frecuencia: 47-63 Hz

Especificaciones Eléctricas - Entradas CC

  • Rango de Voltaje: 175-275 V CC
  • Corriente de Entrada: 1.6 mA a 220V CC
  • Nivel Lógico "0": 0-40 V CC
  • Nivel Lógico "1": 175-275 V CC
  • Impedancia de Entrada: 134 kΩ

Características de Rendimiento

  • Tiempos de Filtro: 2, 4, 8, 16 ms seleccionables
  • Filtro Analógico: Retardo de encendido/apagado 5/28 ms
  • Prueba Dieléctrica: Resistencia a 2000 V CA
  • Disipación de Potencia: 2.8 W típico
  • Longitud de Cable: máximo 200 m CA, 600 m CC

Instalación y Cableado

  • Sección del Cable: 0.05-2.5 mm² sólido, 0.05-1.5 mm² trenzado
  • Par de Apriete en Terminales: 0.5-0.6 Nm recomendado
  • Longitud de Desforre: 6-7.5 mm
  • Conectores: Conectores de proceso desmontables

Diagnóstico y Supervisión

  • LED de Estado: Indicación de funcionamiento o fallo
  • LEDs de Canales: Estado individual para los 8 canales
  • Supervisión de Voltaje: Canal 8 para monitoreo del proceso
  • Indicación de Estado: Error de módulo, advertencia de módulo, error de canal

Especificaciones Físicas

  • Ancho: 86.1 mm
  • Profundidad: 58.5 mm
  • Altura: 110 mm
  • Peso: 0.24 kg
  • Mecánica: Factor de forma S800L

Medio Ambiente y Certificaciones

  • Temperatura de Operación: 0 a +55 °C
  • Clase de Protección: IP20 según IEC 60529
  • Certificados Marinos: ABS, BV, DNV, LR
  • Cumplimiento RoHS: DIRECTIVA/2011/65/UE
  • Normas de Seguridad: EN 61010-1, UL 61010-1

Preguntas Frecuentes

  • ¿Qué niveles de voltaje soporta el DI803?
    El DI803 maneja entradas tanto de 230V CA (164-264V) como 220V CC (175-275V).
  • ¿Cómo están aislados los canales de entrada?
    Los 8 canales cuentan con aislamiento individual para mayor seguridad e inmunidad al ruido.
  • ¿Cuáles son las dimensiones del módulo?
    El módulo compacto mide 86.1×58.5×110 mm con un peso de 0.24 kg.
