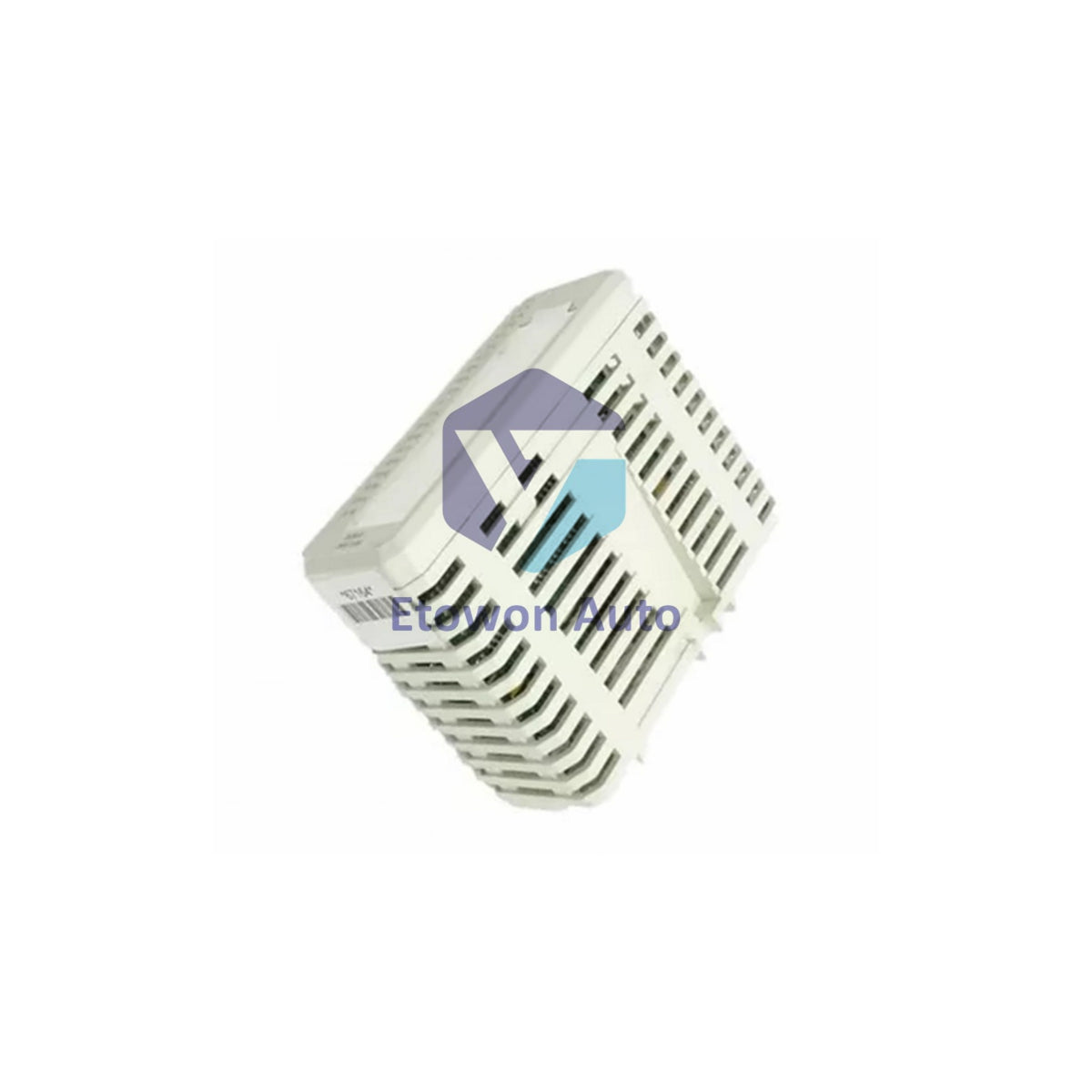

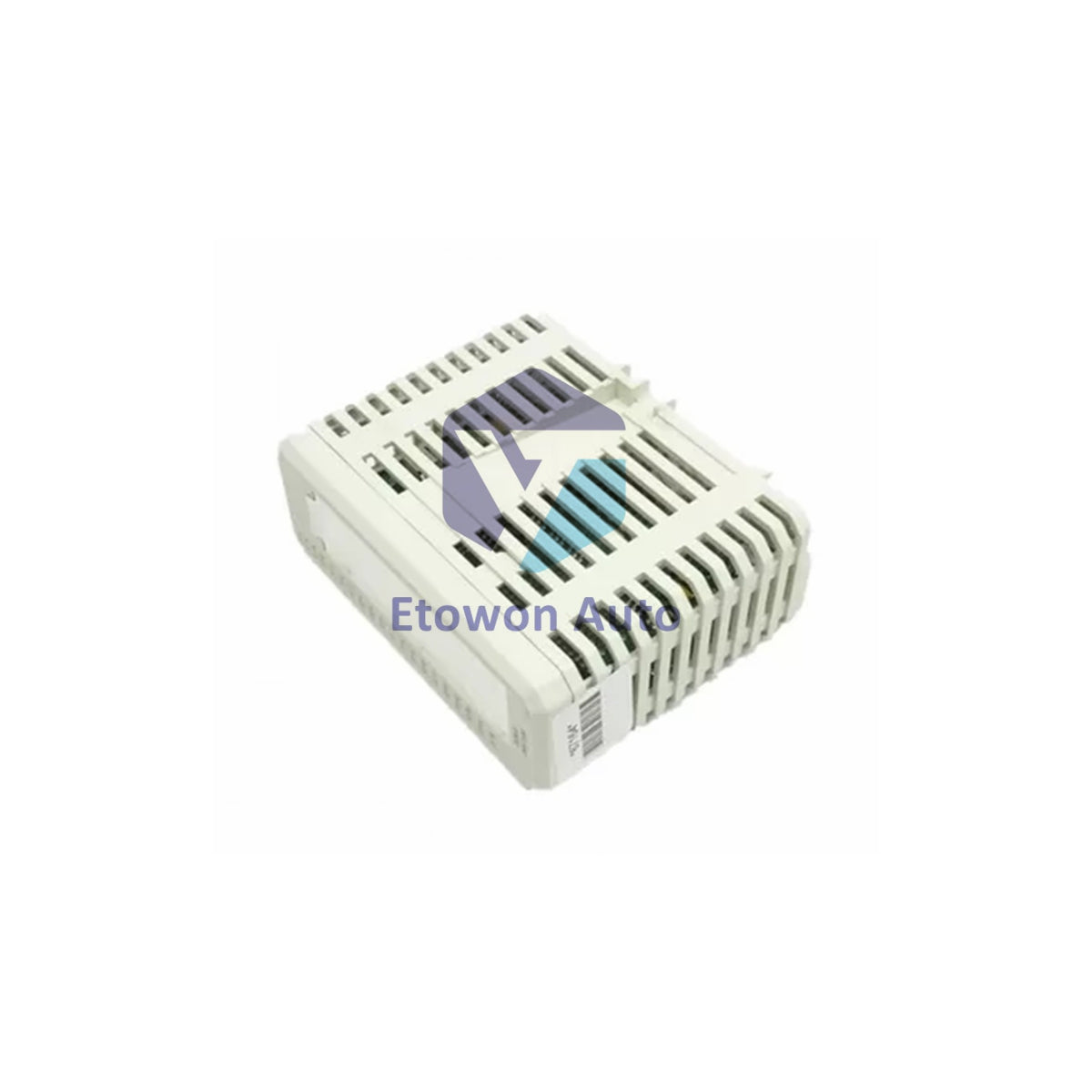

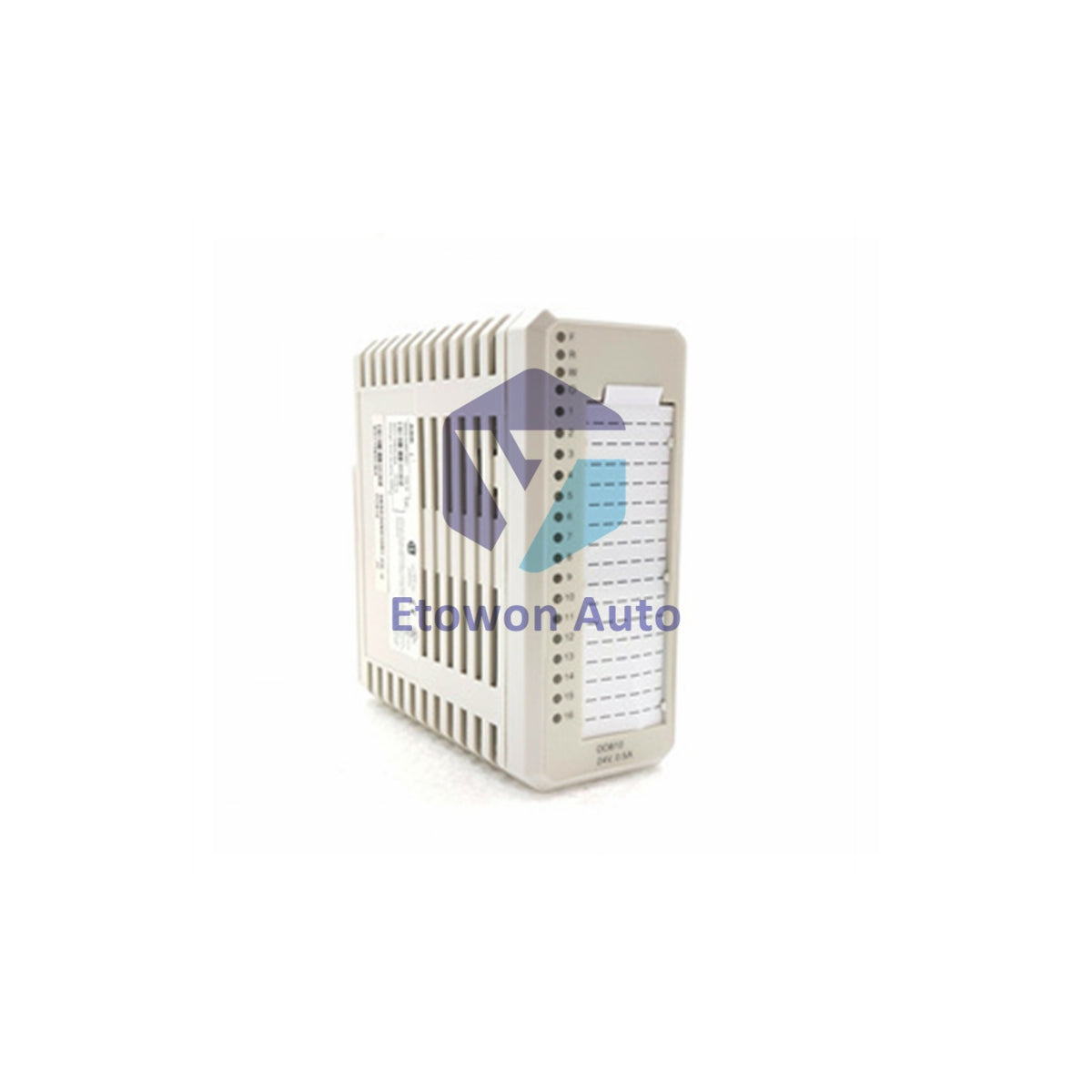

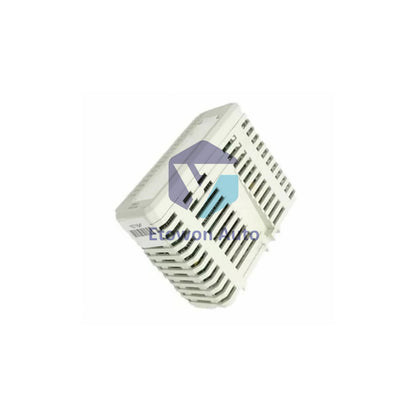

Módulo de Entrada Digital ABB DI831 48V CC | 3BSE013212R1

Módulo de Entrada Digital ABB DI831 - Especificaciones Técnicas

Especificaciones Principales del Producto

• Fabricante: ABB
• Designación del Modelo: DI831
• Identificación del Producto: 3BSE013212R1
• Serie de Producto: S800 I/O System
• Peso del módulo: 0,22 kg
• Especificación de Señal: 48 V DC

Especificaciones eléctricas

• Cantidad de Canales de Entrada: 16 canales
• Rango de Voltaje de Entrada: 36-60 V DC
• Voltaje Nominal: 48 V DC
• Consumo de Corriente: 4 mA por canal a 48V
• Nivel Lógico "0": -60 a +10 V
• Nivel Lógico "1": 30 a 60 V
• Impedancia de Entrada: 9.6 kΩ
• Disipación de Potencia: 3.2 W típico

Aislamiento y Configuración de Grupos

• Esquema de Aislamiento: Aislado por grupo de tierra
• Configuración de Grupo: 2 grupos aislados de 8 canales
• Supervisión de Voltaje: Una entrada de monitoreo por grupo
• Prueba Dieléctrica: Voltaje de resistencia de 500 V CA
• Clasificación de Aislamiento: Voltaje nominal de 50 V

Características de la Secuencia de Eventos

• Funcionalidad SOE: Registro avanzado de eventos
• Precisión de Eventos: -0.3 ms a +0.7 ms
• Resolución de Eventos: Precisión de 0.4 ms
• Capacidad de Grabación: Cronometraje de alta precisión

Procesamiento y Filtrado de Señales

• Filtros Digitales: Rango seleccionable de 0-100 ms
• Función del Filtro: Discriminación de ancho de pulso
• Filtro de Obturador: Procesamiento de señal mejorado
• Longitud del Cable: Máximo 600 metros

Diagnóstico y Monitoreo

• Autodiagnóstico: Comprobación automática cíclica
• Supervisión de Potencia del Proceso: Falla del módulo al detectar
• Monitoreo de Cola de Eventos: Detección de cola llena
• Monitoreo de Sincronización de Tiempo: Detección de sincronización faltante
• LEDs de Estado: Falla, Funcionamiento, Advertencia, Estado del canal

Especificaciones físicas

• Ancho: 45 mm
• Profundidad: 102 mm (111 mm con conector)
• Altura: 119 mm
• Peso: 0,22 kg
• Mecánica: Factor de forma S800

Requisitos de energía

• ModuleBus +5V: 100 mA típico, 120 mA máximo
• ModuleBus +24V: No requerido
• Eficiencia: Gestión de energía optimizada

Ambiental y Cumplimiento

• Temperatura de Operación: 0 a +55 °C
• Temperatura de Almacenamiento: -40 a +70 °C
• Ubicación Peligrosa: C1 Div 2 cULus, ATEX Zona 2
• Certificados Marinos: ABS, BV, DNV, LR
• Conformidad RoHS: DIRECTIVA/2011/65/EU
• Clase de Protección: IP20 según IEC 60529

Información de Compatibilidad

• MTUs Compatibles: TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850
• Código de Llave: BD
• Integración del Sistema: arquitectura S800 I/O

Aplicaciones Principales

• Sistemas de control de automatización industrial
• Aplicaciones de entrada digital de alto voltaje
• Monitoreo y control de procesos
• Sistemas de registro de secuencia de eventos
• Automatización de plantas con señales de 48V DC

Aspectos técnicos destacados

• Diseño de alta densidad de 16 canales para aplicaciones de 48V DC
• Grupos duales aislados con supervisión individual de voltaje
• Funcionalidad avanzada de SOE con resolución de 0.4ms
• Filtrado digital programable de 0-100ms
• Autodiagnósticos completos y monitoreo de estado

Preguntas Frecuentes

¿Cuál es el rango de voltaje de entrada para el DI831?

El DI831 opera con señales de entrada de 36-60V DC a un voltaje nominal de 48V.

¿Cómo están organizados los canales de entrada?

Este módulo cuenta con 16 canales en dos grupos aislados de 8 con supervisión de voltaje.

¿Qué capacidades de Secuencia de Eventos se proporcionan?

Incluye registro SOE con resolución de 0.4ms y precisión de -0.3ms a +0.7ms.

¿Qué funciones de diagnóstico están disponibles?

Diagnósticos completos que incluyen supervisión de potencia del proceso, monitoreo de la cola de eventos y verificación de sincronización de tiempo.
