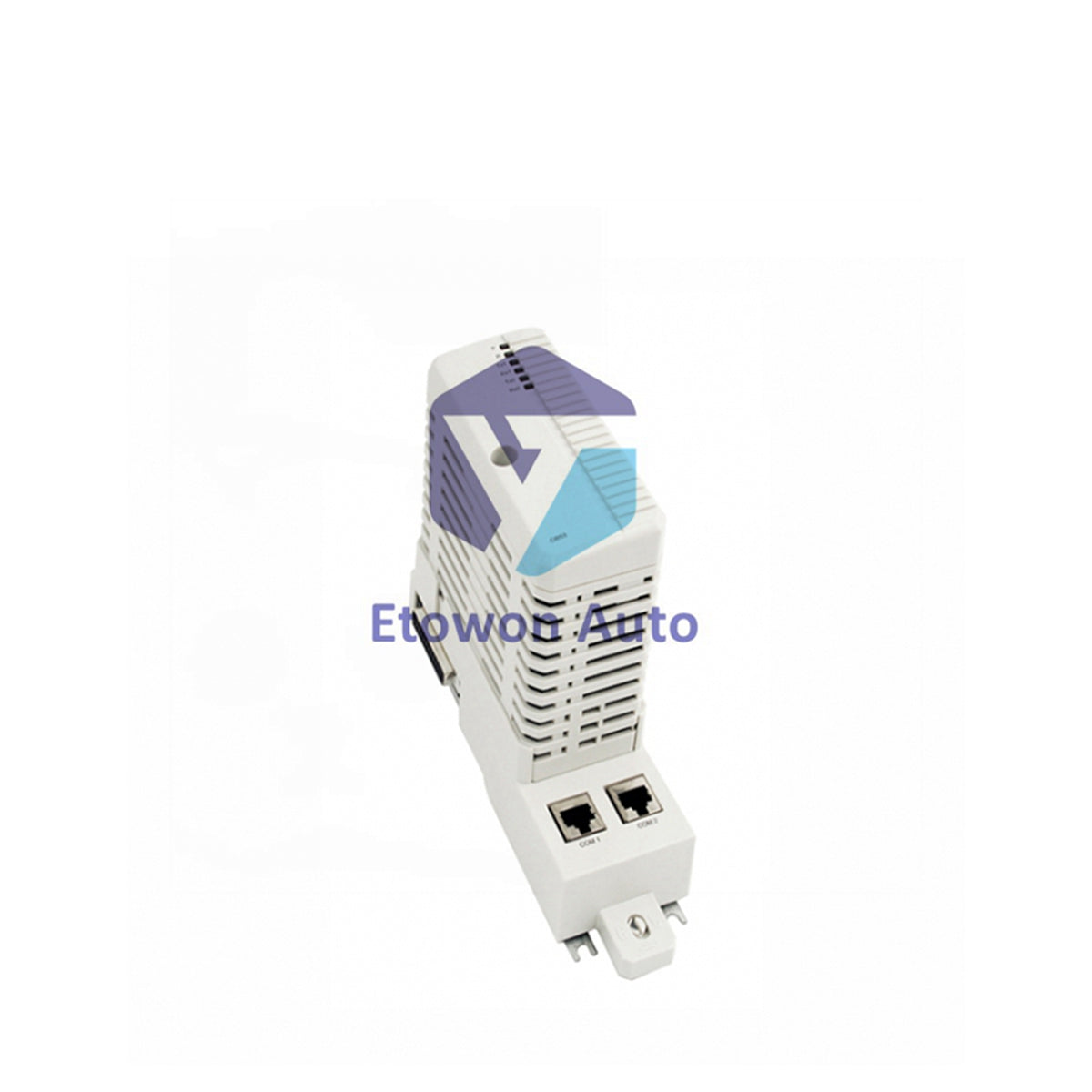

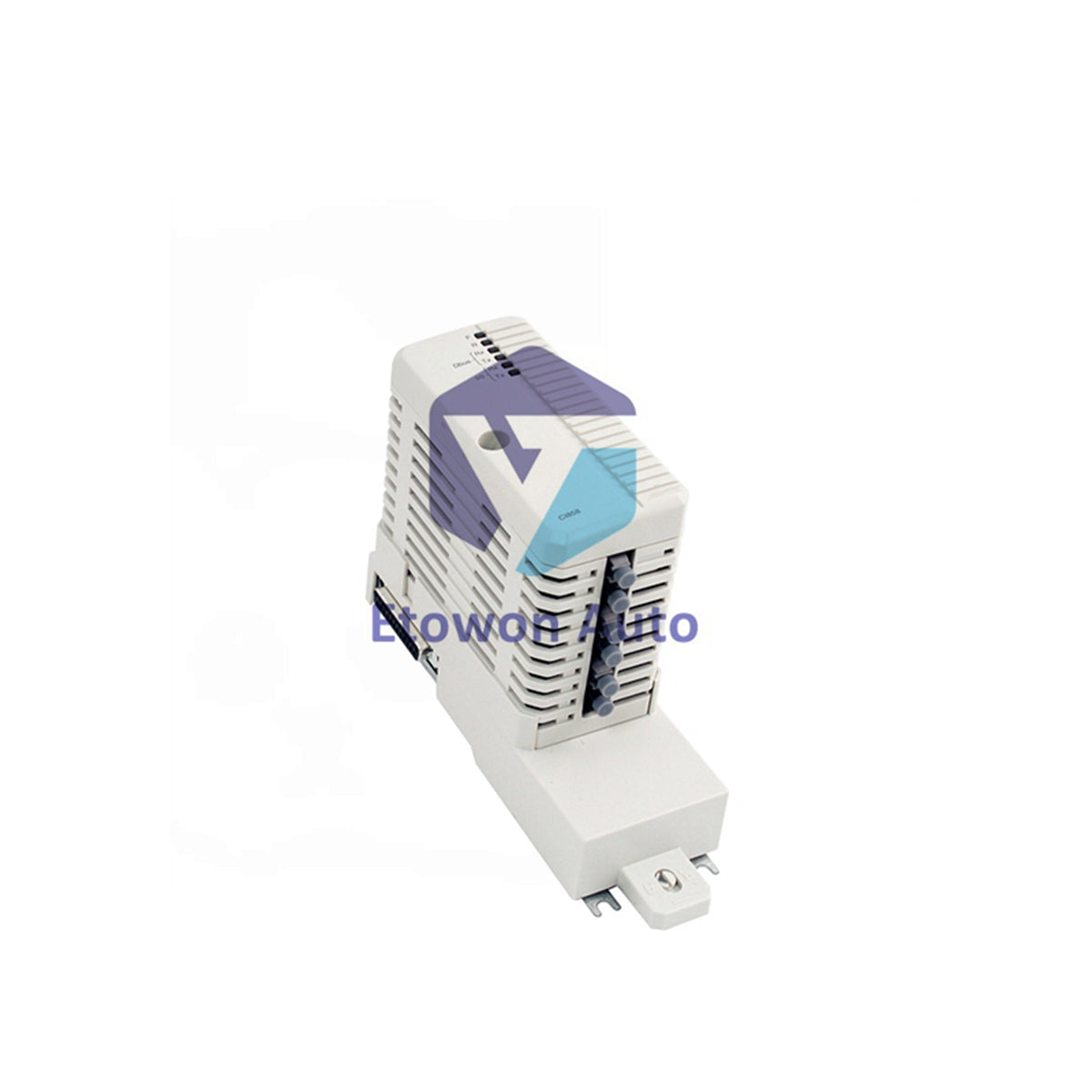

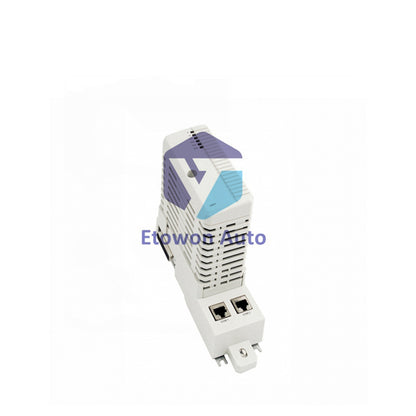

Módulo de Entrada/Salida Selecta ABB CI845 3BSE075853R1

Descripción del producto

Marca: ABB
Modelo: CI845
Serie: Select I/O / S800 I/O
Número de artículo: 3BSE075853R1

El ABB CI845 3BSE075853R1 es un Módulo de Interfaz de Comunicación Fieldbus Ethernet (FCI) para la plataforma de automatización ABB Ability™ System 800xA. ABB diseñó este módulo para comunicaciones de S800 I/O o Select I/O a controladores AC 800M. Select I/O proporciona condicionamiento de señal granular de canal único para cada dispositivo de campo.

Características clave

• Puede usarse como simple o redundante
• Soporta tanto Select I/O como S800 en Ethernet
• Soporta 12 módulos S800 I/O simples o 12 redundantes
• Soporta hasta 192 canales Select I/O
• HART v7, paso a través HART con variables HART a la aplicación
• Soporte para Secuencia de Eventos (SOE)
• Intercambio en caliente soportado
• Puede usarse en área peligrosa
• Diagnósticos integrados: supervisión de alimentación, temperatura del gabinete, supervisión de comunicación
• Soft marshalling e ingeniería optimizada
• Deslizador de bloqueo mecánico apaga la alimentación antes de la extracción
• Llave mecánica e indicadores LED

Especificaciones técnicas

• Protocolo de Comunicación: Ethernet
• Tipo: Módulo FCI Ethernet
• Maestro o Esclavo: Esclavo
• HART: Sí (v7, paso a través)
• SOE: Sí
• Redundancia: Sí
• Cambio en Caliente: Sí
• Mecánica: Select I/O

Datos detallados

• Aislamiento: Aislamiento galvánico entre la fuente de alimentación y los módulos E/S
• Diagnósticos: Supervisión interna de hardware, supervisión de comunicación, supervisión interna de energía, supervisión de la energía entrante del sistema A y B, supervisión de temperatura del gabinete
• Disipación de Potencia: 5 W
• Instalación en Área/Ubicaciones Peligrosas: Sí/Sí
• Rango de Voltaje de Entrada: 19.2 ... 30 V

Medio ambiente y certificación

• Temperatura de Operación: -40 °C a +70 °C (-40 °F a 158 °F)
• Temperatura de Almacenamiento: -40 °C a +85 °C (-40 °F a 185 °F)
• Grado de Contaminación: Grado 2 según IEC 60664-1
• Humedad Relativa: 5 a 95%, sin condensación
• Altitud: -1000 a 5000 m (aplican restricciones)
• Clase de Protección: IP20 según IEC 60529
• Marcado CE: Sí
• UKCA: Sí
• Atmósfera Corrosiva: G3

Seguridad y Aprobaciones

• Seguridad Eléctrica: IEC/EN 61010-1, UL 61010-1, CSA-C22.2 No. 61010-1-12, IEC/EN 61010-2-201, UL 61010-2-201, CSA C22.2 No. 61010-2-201
• Certificación Marina: DNV, ABS
• Área Peligrosa ATEX: II 3G Ex nA IIC T4 Gc, II 3G Ex ec IIC T4 Gc, II 3G Ex ic nA IIC T4 Gc, II 3G Ex ic ec IIC T4 Gc
• Área Peligrosa IECEx: II 3G Ex nA IIC T4 Gc, II 3G Ex ec IIC T4 Gc, II 3G Ex ic nA IIC T4 Gc, II 3G Ex ic ec IIC T4 Gc
• Ubicación Peligrosa US/CAN: cULus CL I, ZN 2, AEx ec IIC T4 Gc, Ex ec IIC T4 Gc X, CL I, ZN 2, AEx nA IIC T4 Gc, Ex nA IIC T4 Gc X, CL I, DIV 2, Grupos A-D T4
• Área Peligrosa CCC: Ex ec IIC T4 Gc, Ex ec ic IIC T4 Gc
• Cumplimiento RoHS: UE RoHS, UAE RoHS, CN RoHS
• Cumplimiento WEEE: UE

Dimensiones y Peso

• Ancho: 30 mm
• Altura: 135 mm
• Profundidad: 121.7 mm
• Peso (incluida la base): 225 g

El paquete incluye

• 1x ABB CI845 3BSE075853R1 módulo Ethernet FCI
• 1x manual de instalación
• 1x documento de certificación

Envío

• Envío exprés mundial FedEx, UPS, DHL
• Envío en 24 horas desde stock

Preguntas frecuentes

1. ¿Cuál es el número de artículo para este módulo?

El número de artículo es 3BSE075853R1.

2. ¿Qué sistemas I/O soporta el CI845?

Soporta tanto Select I/O como S800 I/O en Ethernet.

3. ¿El CI845 soporta redundancia?

Sí. Puede usarse como único o redundante con dos módulos CI845.
