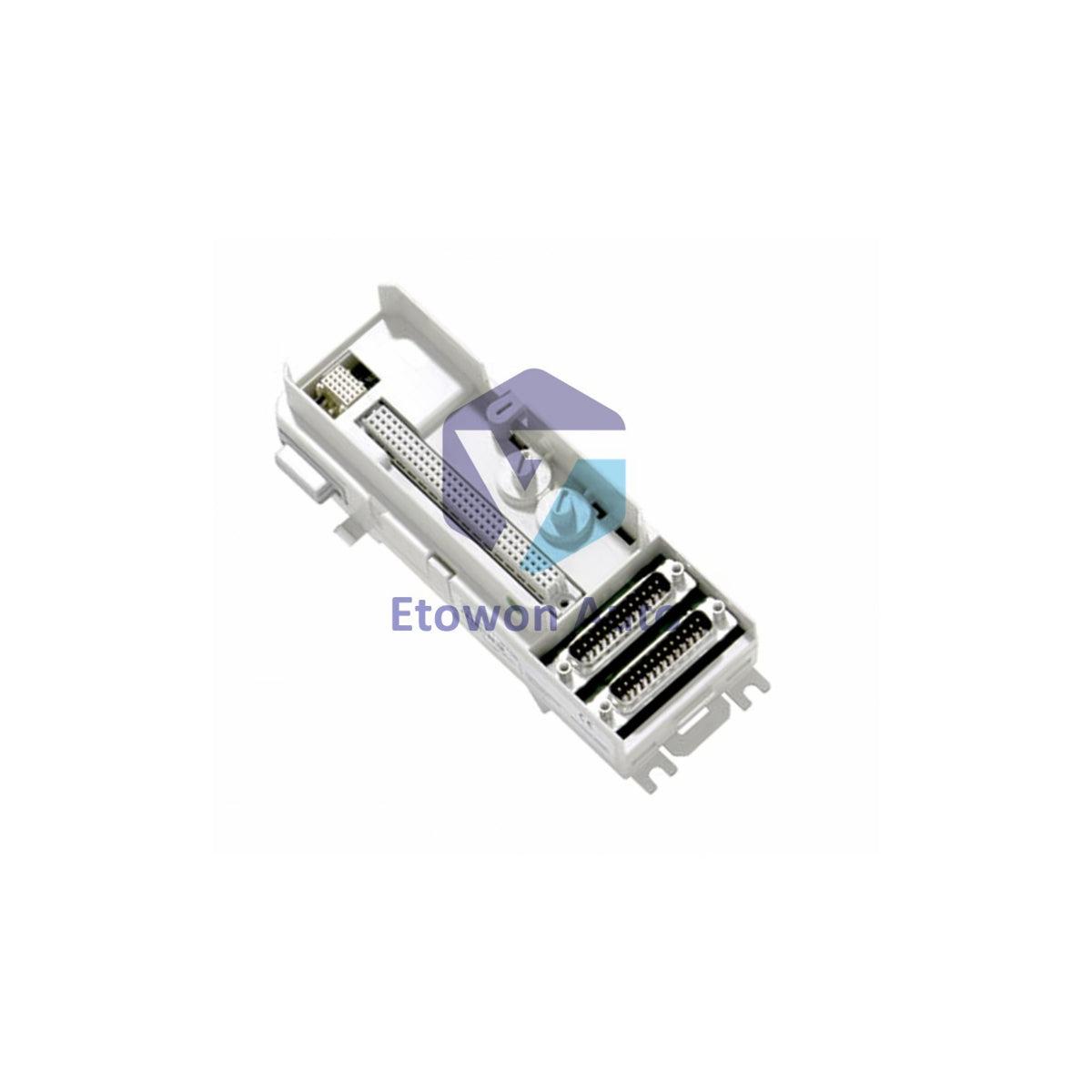

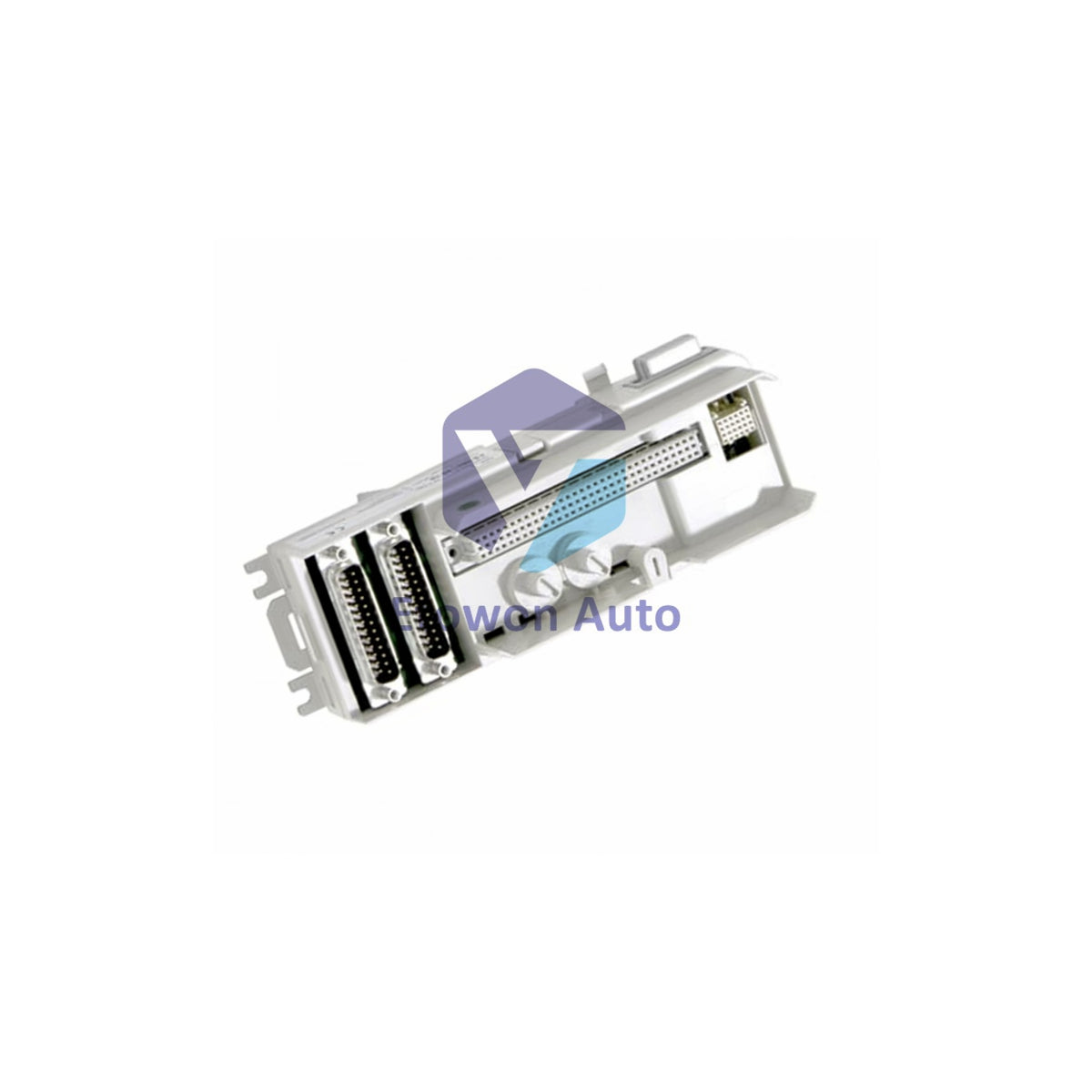

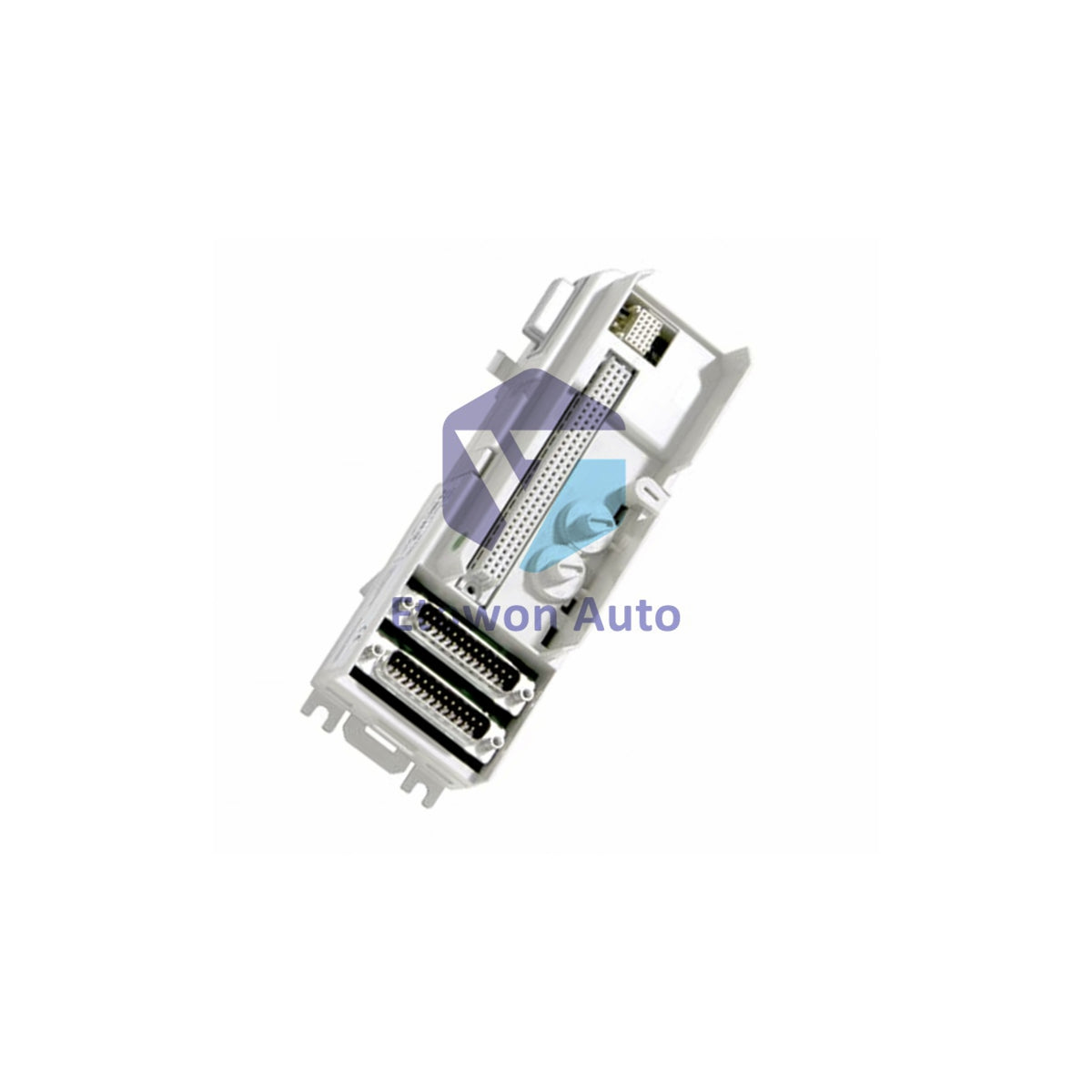

ABB 3BSE068891R1 Módulo de Interfaz TU819 | Conector D-sub de 32 Canales

En stock (30 unidades), listo para ser enviado

  • Manufacturer: ABB

  • Product No.: 3BSE068891R1

  • Product Type: Unidad de Terminación

  • Product Origin: Sweden

  • Payment:T/T, Western Union

  • Weight: 170g

  • Shipping port: Xiamen

  • Warranty: 12 months

Política de devolución de 30 días · Garantía de 12 meses
  • Entrega rápida
  • Soporte 24/7
  • Aseguramiento de la Calidad

Descripción

Módulo de Interfaz Compacto ABB TU819

El módulo de interfaz ABB TU819 finaliza las conexiones de entrada/salida digital para sistemas de control. Este componente compacto gestiona 32 vías de señal mediante conectores estándar D-sub. Se conecta específicamente con los módulos digitales ABB DI818 y DO818 en configuraciones de automatización.

Identificación y Resumen del Producto

  • Fabricante de la Marca: ABB
  • Referencia de la Pieza: 3BSE068891R1 / TU819
  • Categoría de la Unidad: Módulo de interfaz compacto
  • Estándar de Interfaz: Conector D-sub de 25 posiciones
  • Capacidad de Vías de Señal: 32 canales discretos
  • Voltaje del Sistema: Máximo 50 voltios
  • Orientación de Instalación: Montaje horizontal o vertical
  • Conectores de Campo: Dos interfaces macho D-sub de 25 pines
  • Configuración de E/S: Arquitectura de canal único
  • Módulos Compatibles: Unidades digitales DI818 y DO818

Calificaciones de Rendimiento

  • Límite de Corriente por Canal: 2.5 amperios máximo por canal
  • Corriente de Conexión de Alimentación: L1+ máximo 8A, L2+ máximo 8A
  • Voltaje de Prueba de Aislamiento: 500 voltios corriente alterna

Entorno de Funcionamiento

  • Rango de Temperatura de Trabajo: 0°C a +55°C (32°F a 131°F)
  • Rango de Temperatura de Almacenamiento: -40°C a +70°C (-40°F a 158°F)
  • Límites de Temperatura según Orientación: Horizontal: 55°C (131°F), Vertical: 40°C (104°F)
  • Rango de Humedad: 5% a 95% humedad relativa (sin condensación)
  • Nivel de Contaminación: Grado 2 según IEC 60664-1
  • Clasificación de Corrosión: ISA-S71.04: nivel G3
  • Protección contra Ingreso: Clasificación IP20 según IEC 60529

Certificaciones y Cumplimiento

  • Certificación CE: Totalmente conforme
  • Seguridad Eléctrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
  • Aprobaciones Marítimas: ABS, Bureau Veritas, DNV-GL, Lloyd's Register
  • Compatibilidad Electromagnética: EN 61000-6-4, EN 61000-6-2
  • Normas Mecánicas: Cumplimiento IEC/EN 61131-2
  • Clasificación del Equipo: Clase I (diseño con protección a tierra)
  • Directivas Ambientales: RoHS EN 50581:2012, WEEE 2012/19/EU

Dimensiones del Módulo

  • Ancho Total: 64 mm (2.52 pulgadas) con conector adjunto
  • Ancho Instalado: 58.5 mm (2.3 pulgadas) con espacio libre en el borde
  • Profundidad de la Unidad: 64 mm (2.52 pulgadas) incluyendo área de terminales
  • Altura Total: 170 mm (6.7 pulgadas) con pestillo de montaje
  • Peso del Componente: 0.17 kg (0.37 libras)

Preguntas Comunes

¿Qué módulos de control se conectan al interfaz TU819?

El módulo ABB TU819 se conecta exclusivamente a los módulos digitales de entrada DI818 y de salida DO818.

¿Cuánta corriente puede manejar cada canal de señal?

Cada canal de señal en el TU819 soporta una carga máxima de corriente de 2.5 amperios.

¿Es permisible la instalación vertical para este módulo?

El montaje vertical es aceptable, con un límite ambiental de temperatura máxima de 40°C (104°F).

Para especificaciones técnicas o para adquirir 3BSE068891R1, envíe un correo a sale@etowonauto.com.
