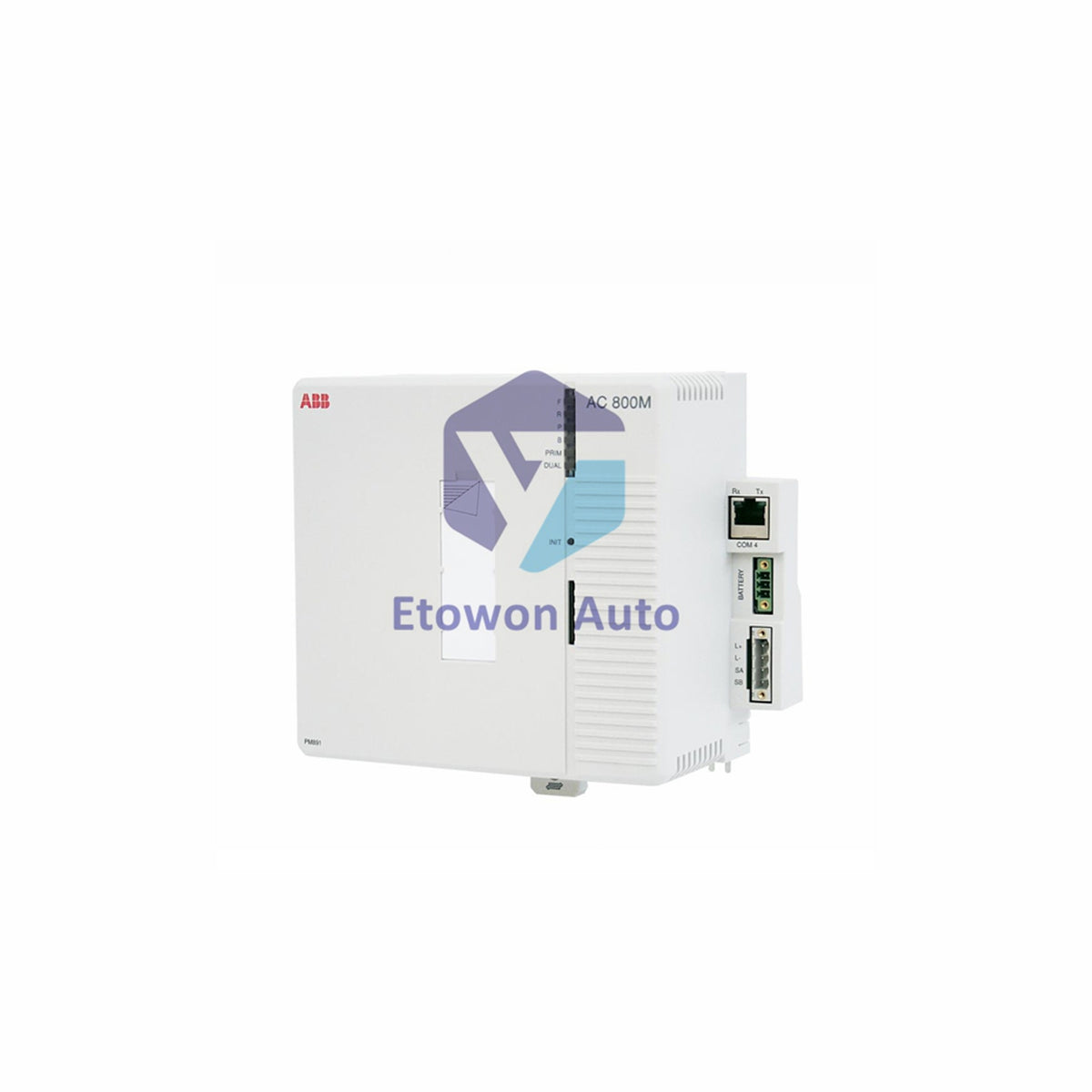

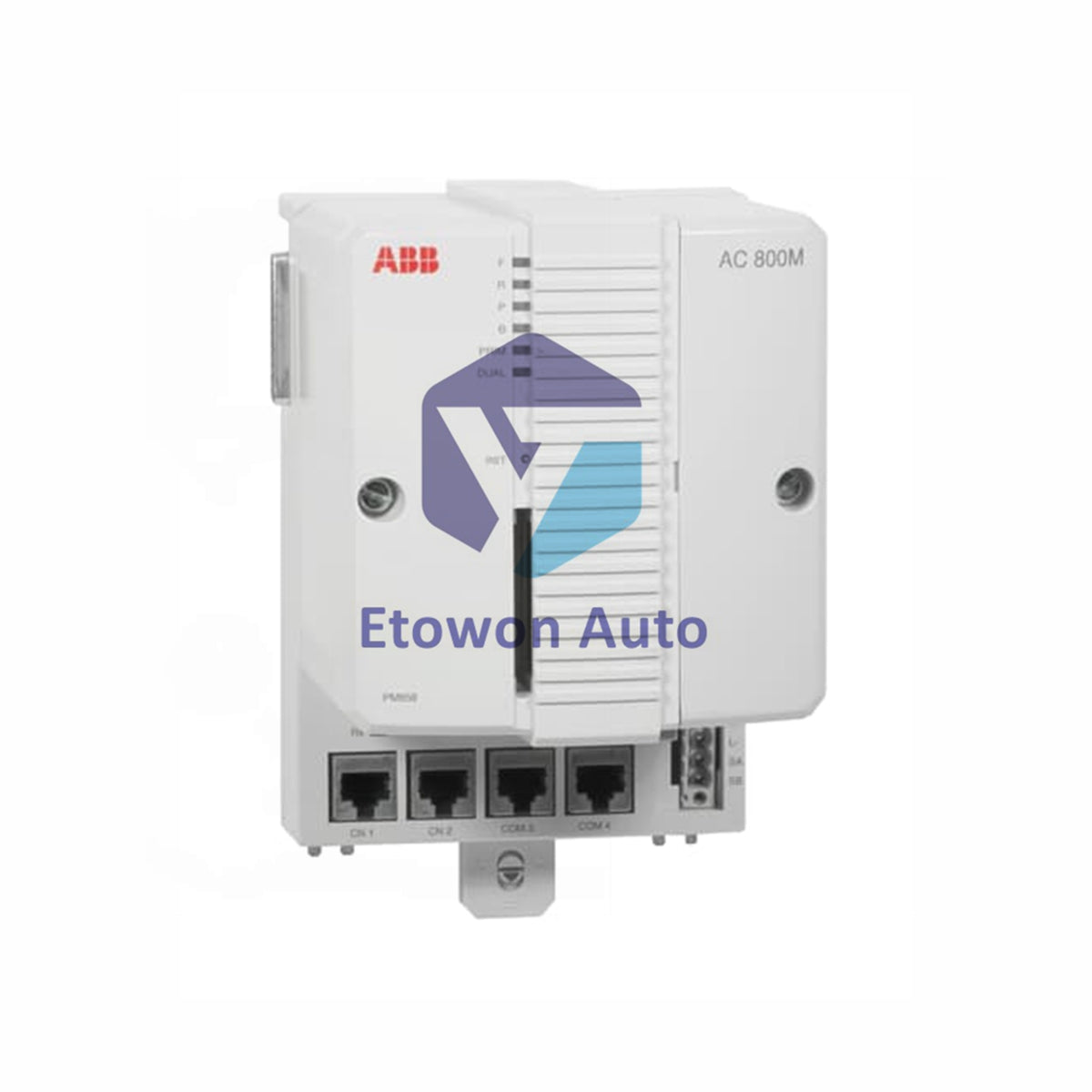

ABB 3BSE053242R1 PM891K02 Unidad Central de Procesamiento Redundante

Descripción del producto

Marca: ABB
Modelo: PM891K02
Número de artículo: 3BSE053242R1
Serie: Controlador AC 800M

El ABB PM891K02 3BSE053242R1 es un módulo procesador para el sistema controlador AC 800M. ABB diseñó esta CPU para automatización industrial de alto rendimiento. Cuenta con soporte para configuración redundante con tiempo de conmutación de 10 ms. El PM891K02 opera con System 800xA y proporciona 256 MB de memoria para aplicaciones exigentes.

Características clave

• Redundancia: Sí
• Procesador: MPC8270 a 450 MHz
• Rendimiento: 0.043 ms para 1000 operaciones booleanas
• Memoria: 256 MB total, 208.985 MB disponibles para la aplicación
• Memoria Flash: Sí para almacenamiento
• Tiempo de conmutación en configuración redundante: máx 10 ms
• Número de aplicaciones: 32 por controlador
• Tiempo de ciclo: Hasta 1 ms por programas de aplicación
• Canales Ethernet: 2 a 10/100 Mbit/s
• Interfaz RS-232C: 1 para herramienta de servicio (COM 4)
• Sincronización de reloj: 1 ms entre controladores AC 800M
• Soporta hasta 12 módulos de comunicación en bus CEX
• Capacidad de E/S en Modulebus: Máx 84 módulos

Especificaciones técnicas

• Tipo de procesador: MPC8270
• Frecuencia de reloj: 450 MHz
• Rendimiento (1000 operaciones booleanas): 0.043 ms
• Memoria total: 256 MB
• RAM disponible para la aplicación: 208.985 MB
• Flash PROM para Firmware: 16 MB
• Fuente de alimentación: 24 V DC (19.2-30 V DC)
• Consumo de energía (+24 V): 660/750 mA típico/máx
• Disipación de potencia: 15.8 W (18 W máx)
• Estado de entrada de fuente de alimentación redundante: Sí
• Batería de Respaldo Incorporada: No
• Cola de Eventos en Controlador por Cliente OPC: Hasta 3000 eventos
• Módulos de Comunicación en Bus CEX: 12
• Corriente de Alimentación en Bus CEX: Máx 2.4 A
• Clústeres de E/S en Modulebus: 0 eléctricos + 7 ópticos
• Capacidad de E/S en Modulebus: Máx 84 módulos
• Tasa de Escaneo Modulebus: 0 - 100 ms
• Canales Ethernet: 2
• Interfaz Ethernet: 10/100 Mbit/s
• Protocolo de Red de Control: MMS e IAC
• Estabilidad del Reloj en Tiempo Real: 50 ppm (aprox. 0.5h/año)
• Interfaz RS-232C: 1 para herramienta de servicio (COM 4)

Medio ambiente y certificación

• Temperatura de Operación: +5 a +55 °C (+41 a +131 °F)
• Temperatura de Almacenamiento: -40 a +70 °C (-40 a +158 °F)
• Cambios de Temperatura: 3 °C/minuto según IEC/EN 61131-2
• Grado de Contaminación: Grado 2 según IEC/EN 61131-2
• Protección contra Corrosión: Cumple G3 según ISA 71.04
• Humedad Relativa: 5 a 95%, sin condensación
• Vibración: 10-50 Hz: 0.0375 mm de amplitud, 50-150 Hz: 0.5 g de aceleración, 5-500 Hz: 0.2 g de aceleración
• Tensión de Aislamiento Nominal: 50 V
• Tensión de Prueba Dieléctrica: 500 V a.c.
• Clase de Protección: IP20 según EN 60529, IEC 529
• Altitud: 2000 m (6562 ft) según IEC/EN 61131-2
• Marca CE: Sí

Seguridad y Aprobaciones

• Seguridad Eléctrica: EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
• Ubicación Peligrosa: UL 60079-15, cULus Clase 1, Zona 2, AEx nA IIC T4, Ex nA IIC T4 Gc X
• Certificados Marinos: ABS, BV, DNV-GL, LR
• Cumplimiento RoHS: EN 50581:2012
• Cumplimiento WEEE: DIRECTIVA/2012/19/EU

Dimensiones y Peso

• Ancho: 174 mm (6.85 in.)
• Altura: 186 mm (7.32 in.)
• Profundidad: 94 mm (3.70 in.)
• Peso (incluida la base): K01 1600 g (3.5 lbs) / K02 4000 g (8.8 lbs)

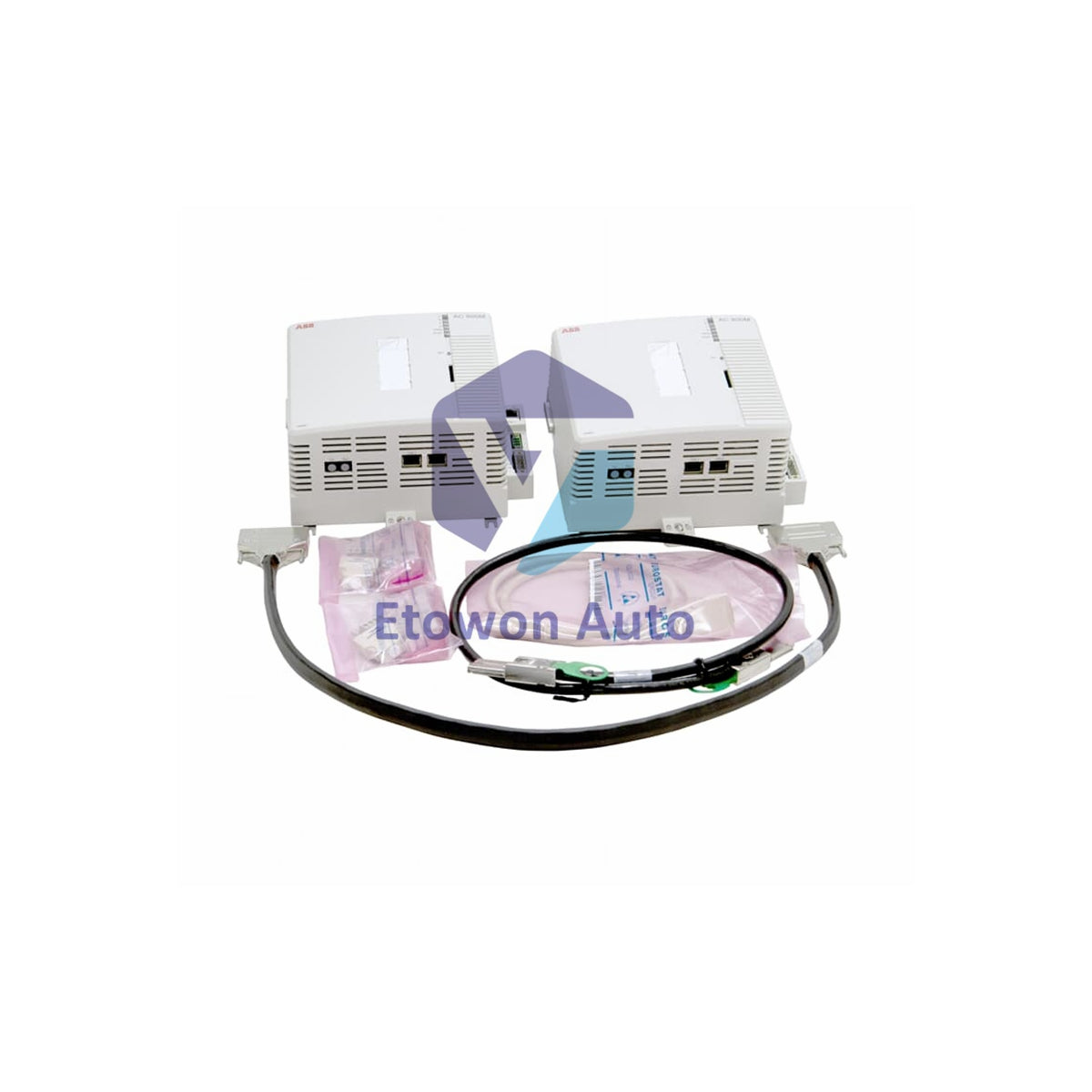

El paquete incluye

• 1x módulo procesador ABB PM891K02 3BSE053242R1
• 1x manual de instalación
• 1x documento de certificación

Envío

• Envío exprés mundial FedEx, UPS, DHL
• Envío en 24 horas desde stock

Preguntas frecuentes

1. ¿Cuál es el número de artículo para este módulo?

El número de artículo es 3BSE053242R1 (PM891K02).

2. ¿El PM891K02 soporta redundancia?

Sí. Soporta configuración redundante con un tiempo máximo de conmutación de 10 ms.

3. ¿Cuál es el tipo de procesador y la frecuencia de reloj?

Utiliza un procesador MPC8270 a 450 MHz.
