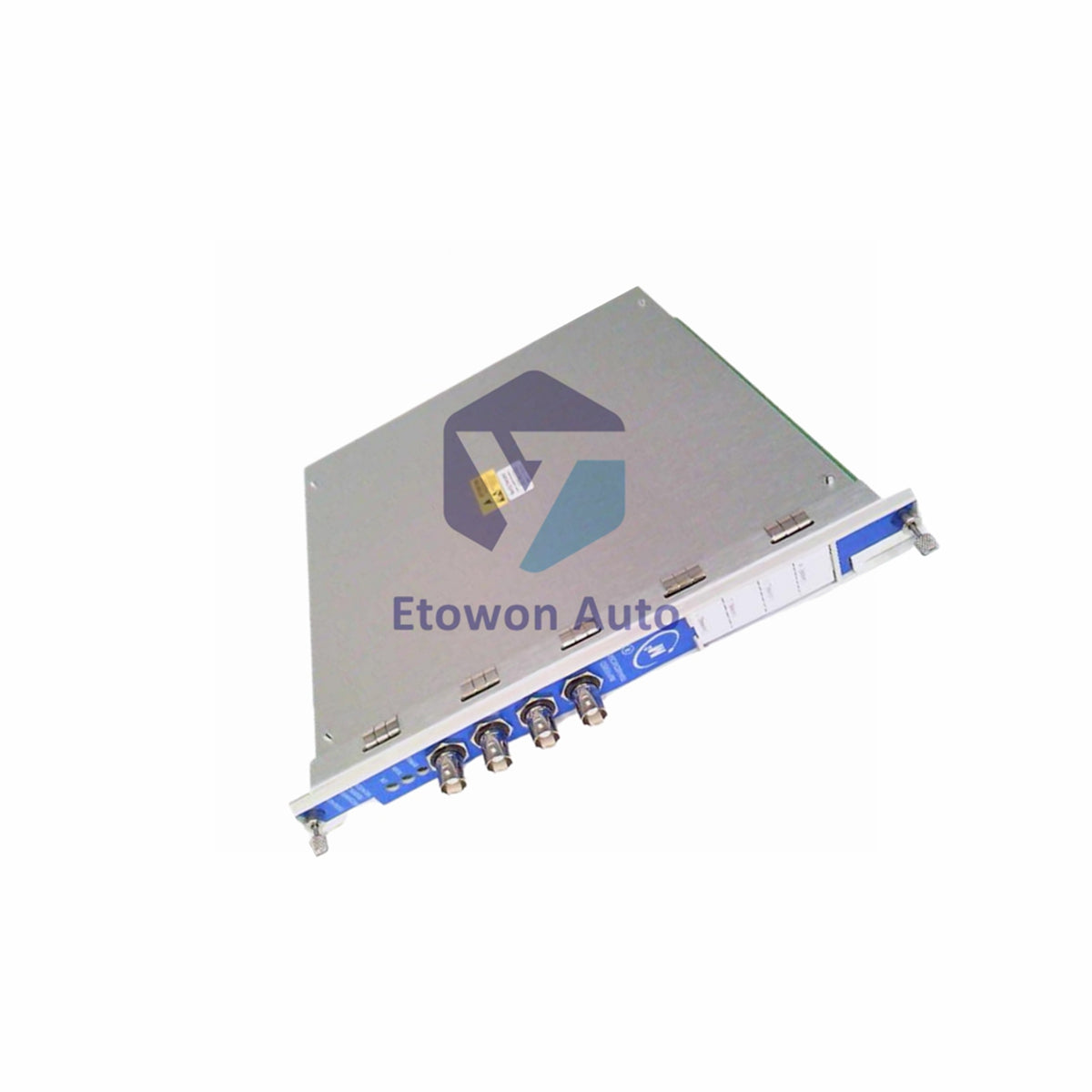

Monitor de Desplazamiento por Proximidad 3500/40M-01-00 Bently Nevada

Monitor Proximitor Bently Nevada 3500/40M-01-00

El 3500/40M-01-00 de Bently Nevada es un monitor dedicado para medir el desplazamiento relativo del eje. Es un componente fundamental para proteger maquinaria rotativa como turbinas y compresores contra daños.

Identificación del Producto

• Marca y Modelo: Bently Nevada 3500/40M-01-00
• Tipo de Producto: Monitor Proximitor (Monitor de Desplazamiento del Eje)
• Tipo de Módulo E/S: 01 - Módulo E/S Proximitor con Terminaciones Internas
• Aprobación de Agencia: 00 - Ninguna
• País de Origen: Estados Unidos (Certificado de Origen disponible a solicitud)
• Dimensiones: 24.13 cm L x 2.44 cm A x 24.18 cm H (9.50 x 0.96 x 9.52 pulg.)
• Peso: 0.91 kg (2.0 libras)

Parámetros Eléctricos y de Barrera

• Circuito de Barrera (Lado de Alimentación):
  • Voltaje Máximo (Vmax PWR): 26.25 V
  • Corriente Máxima (Imax PWR): 110.48 mA
  • Resistencia Mínima (Rmin PWR): 237.6 Ω
• Circuito de Barrera (Lado de Señal):
  • Voltaje Máximo (Vmax SIG): 13.65 V
  • Corriente Máxima (Imax SIG): 2.74 mA
  • Resistencia Mínima (Rmin SIG): 4985 Ω
• Entidad General del Canal:
  • Voltaje Máximo (Vmax): 27.45 V
  • Corriente Máxima (Imax): 113.24 mA

Características y Beneficios

• Diseño Integrado: Las terminaciones internas reducen la complejidad del cableado externo y mejoran la fiabilidad.
• Medición Precisa: Supervisa con exactitud la posición y vibración del eje para detectar desalineación, roce o desgaste de rodamientos.
• Robustez Industrial: Construido para operación continua en ambientes exigentes de planta.
• Compatibilidad del Sistema: Diseñado para funcionar dentro del marco de protección de maquinaria Bently Nevada 3500.

Aplicaciones

• Monitoreo del desplazamiento radial y axial del eje en turbinas y generadores
• Protección contra vibraciones para compresores, bombas y ventiladores
• Monitoreo de condición para programas de mantenimiento predictivo

Preguntas Frecuentes

• P: ¿Para qué se usa el monitor 3500/40M-01-00?
  R: Procesa señales de sondas de proximidad para medir la distancia precisa y vibración de un eje giratorio, proporcionando advertencia temprana de fallas en la máquina.
• P: ¿Cuál es la ventaja de las terminaciones internas?
  R: Están integradas en el módulo E/S, eliminando la necesidad de placas de terminación separadas y simplificando la disposición y mantenimiento del gabinete.
• P: ¿Está disponible la documentación?
  R: Sí, se puede descargar una hoja de datos detallada mediante el enlace a continuación.

Documentación Técnica

Descargar hoja de datos del producto (PDF)

Para precios y soporte técnico del 3500/40M-01-00, contáctenos en sale@etowonauto.com.
