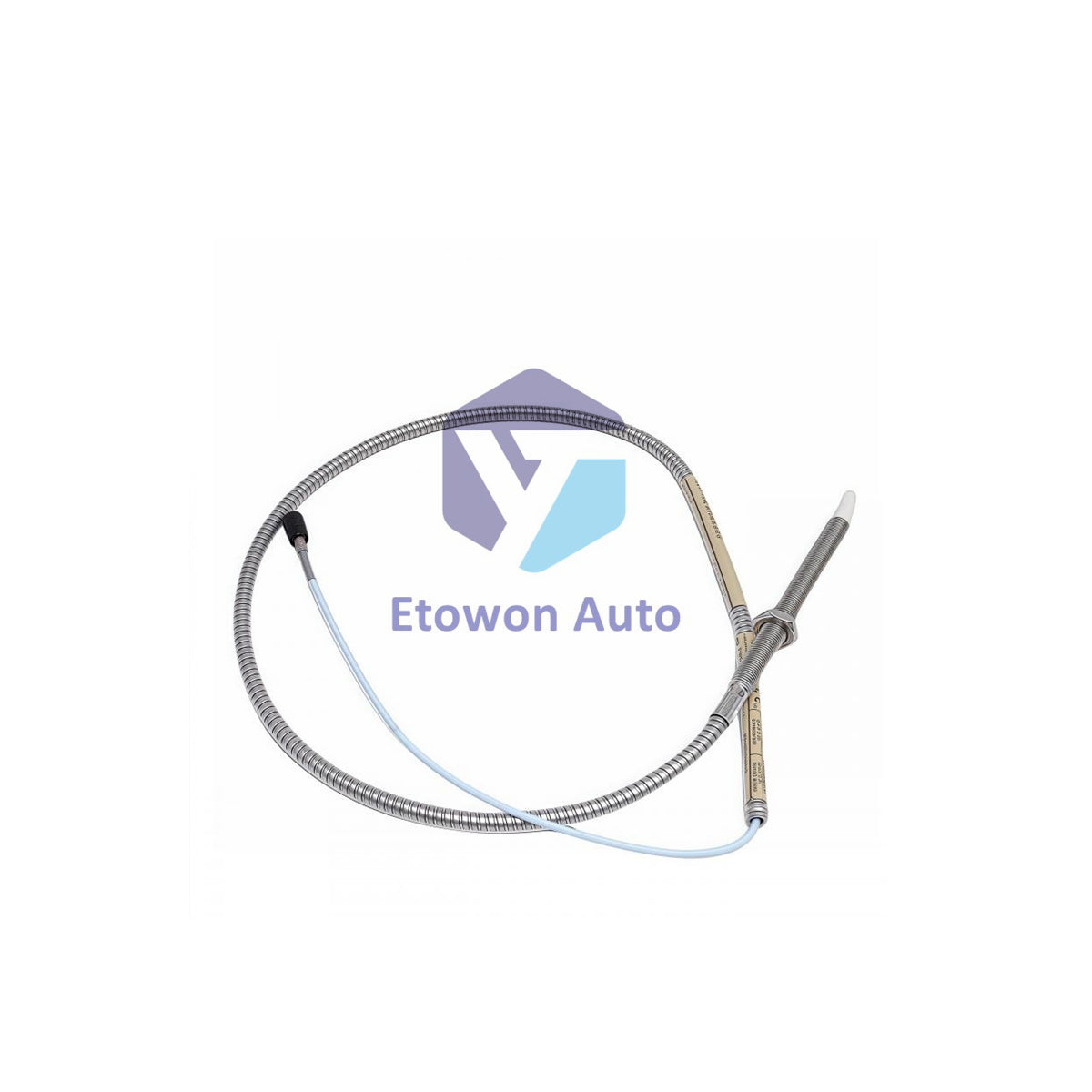

330104-00-10-10-01-00 Sonda Bently Nevada ClickLoc de 8 mm

Resumen del Producto

El BENTLY NEVADA 330104-00-10-10-01-00 es una sonda de proximidad 3300 XL de 8 mm de alta precisión diseñada para la protección crítica de maquinaria y el monitoreo de condiciones. Como piedra angular del análisis de vibraciones, este sensor de corrientes de Foucault proporciona mediciones sin contacto altamente precisas del desplazamiento y la posición del eje. Esta configuración específica cuenta con una longitud total de 1.0 metro (3.3 pies) y está construida con acero inoxidable de alta calidad para garantizar durabilidad en entornos industriales severos. Con un peso neto de 0.323 kg, la sonda está diseñada para un montaje estable y una fiabilidad a largo plazo en turbinas de vapor, compresores y motores.

Configuración Técnica

Diseño Mecánico y del Conector

Este modelo sigue la especificación de la serie 330104 con una longitud sin rosca de 0 mm y una longitud total de la carcasa de 100 mm. Está equipado con el avanzado conector coaxial miniatura ClickLoc, que incluye un protector dedicado para evitar la entrada de fluidos y daños mecánicos en el punto de conexión. La sonda utiliza un cable flexible blindado, proporcionando una resistencia superior a las interferencias electromagnéticas (EMI) mientras mantiene la integridad estructural necesaria para el enrutamiento a través de espacios internos estrechos de la máquina.

Rendimiento y Precisión Eléctrica

El 330104-00-10-10-01-00 ofrece una sensibilidad estándar de 10 mV/µm (200 mV/mil), proporcionando una salida de voltaje lineal que corresponde precisamente al espacio entre la punta de la sonda y el material objetivo. Funcionando dentro de un rango de frecuencia de 0 a 15 kHz, es capaz de capturar tanto vibraciones rotacionales de alta velocidad como cambios de posición de rodadura lenta. El sistema está diseñado para un voltaje de operación estándar de 24 V DC, integrándose perfectamente con sensores Proximitor de Bently Nevada y sistemas de monitoreo basados en rack.

Especificaciones Técnicas

Resistencia ambiental y operativa

Equipado con una clasificación de protección contra ingreso IP68, esta sonda 3300 XL está completamente sellada contra polvo e inmersión en fluidos, lo que la hace adecuada para ambientes internos de máquinas expuestos a aceites lubricantes. El cuerpo de acero inoxidable de alta calidad y el aislamiento especializado del cable permiten que la sonda mantenga su precisión en un espectro extremo de temperaturas desde -50°C hasta +90°C. Esta resistencia asegura que la salida lineal permanezca constante incluso cuando la maquinaria pasa de un arranque en frío a estados operativos de alta temperatura.

Ventajas de ingeniería

• Conector ClickLoc: Simplifica la instalación y previene desconexiones accidentales mientras proporciona un sello a prueba de humedad.
• Respuesta en frecuencia: El rango de 0-15 kHz permite la detección de armónicos de vibración de orden superior en equipos rotativos de alta velocidad.
• Intercambiabilidad: Totalmente compatible con otros componentes del sistema 3300 XL de 8 mm, incluidos cables de extensión y Proximitors.
• Resistencia química: El acero inoxidable y el material de la punta PPS ofrecen excelente protección contra fluidos industriales ácidos y alcalinos.

Preguntas técnicas frecuentes

Q1: ¿Cuál es el beneficio del conector ClickLoc?
A1: Los conectores ClickLoc están diseñados para ajustarse con el dedo pero ser increíblemente seguros, con un mecanismo de bloqueo incorporado que resiste el aflojamiento por vibración.

Q2: ¿Esta sonda requiere un sensor Proximitor?
A2: Sí, para generar una señal utilizable para un sistema de monitoreo, esta sonda debe conectarse a un Proximitor 3300 XL compatible mediante un cable de extensión.

Q3: ¿Se puede usar esta sonda para mediciones de empuje axial?
A3: Absolutamente. La sonda 3300 XL de 8 mm es el estándar de la industria tanto para mediciones de vibración radial como de posición axial (empuje).
