330101-00-60-10-02-00 Sensor de proximidad Bently Nevada con cable de 1 m

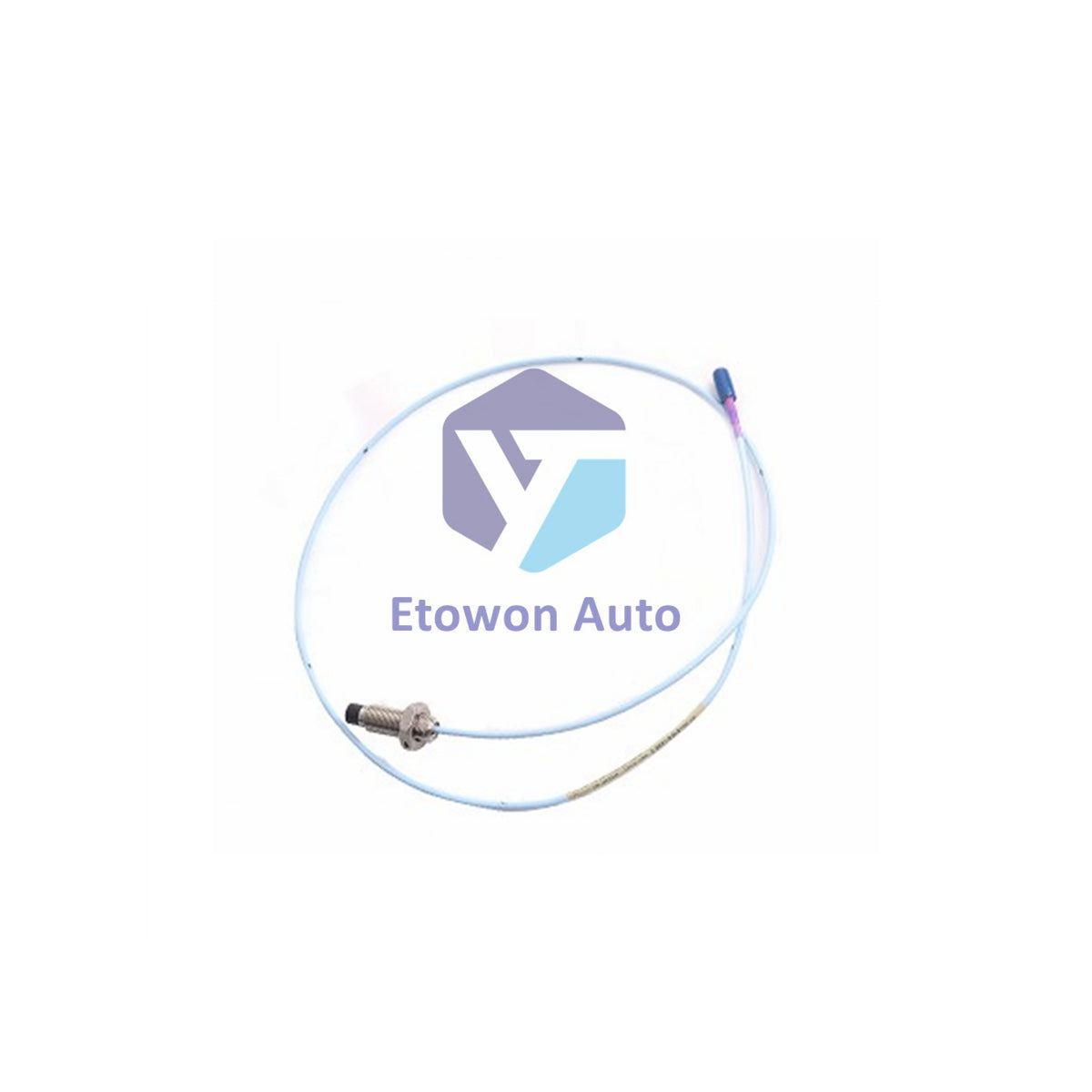

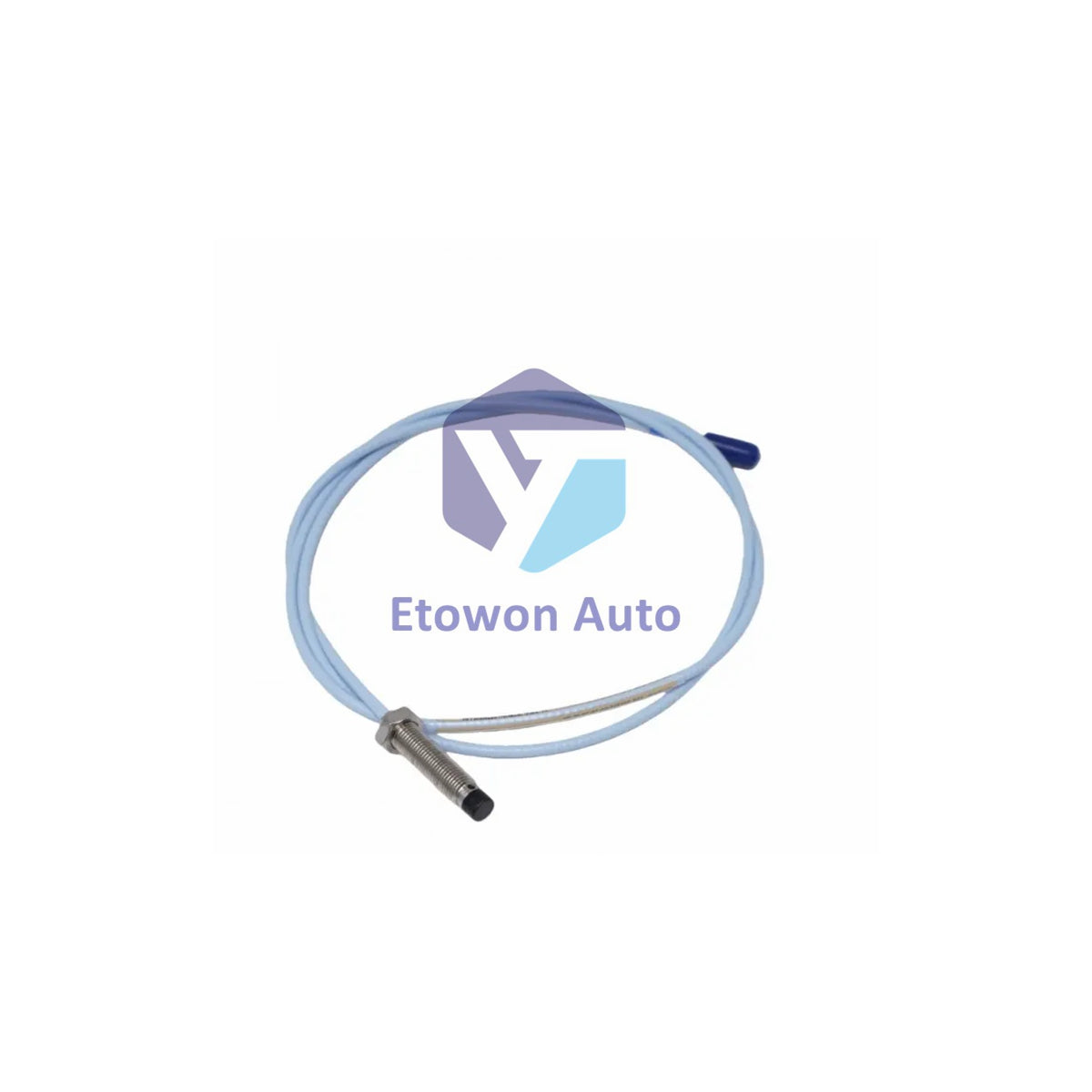

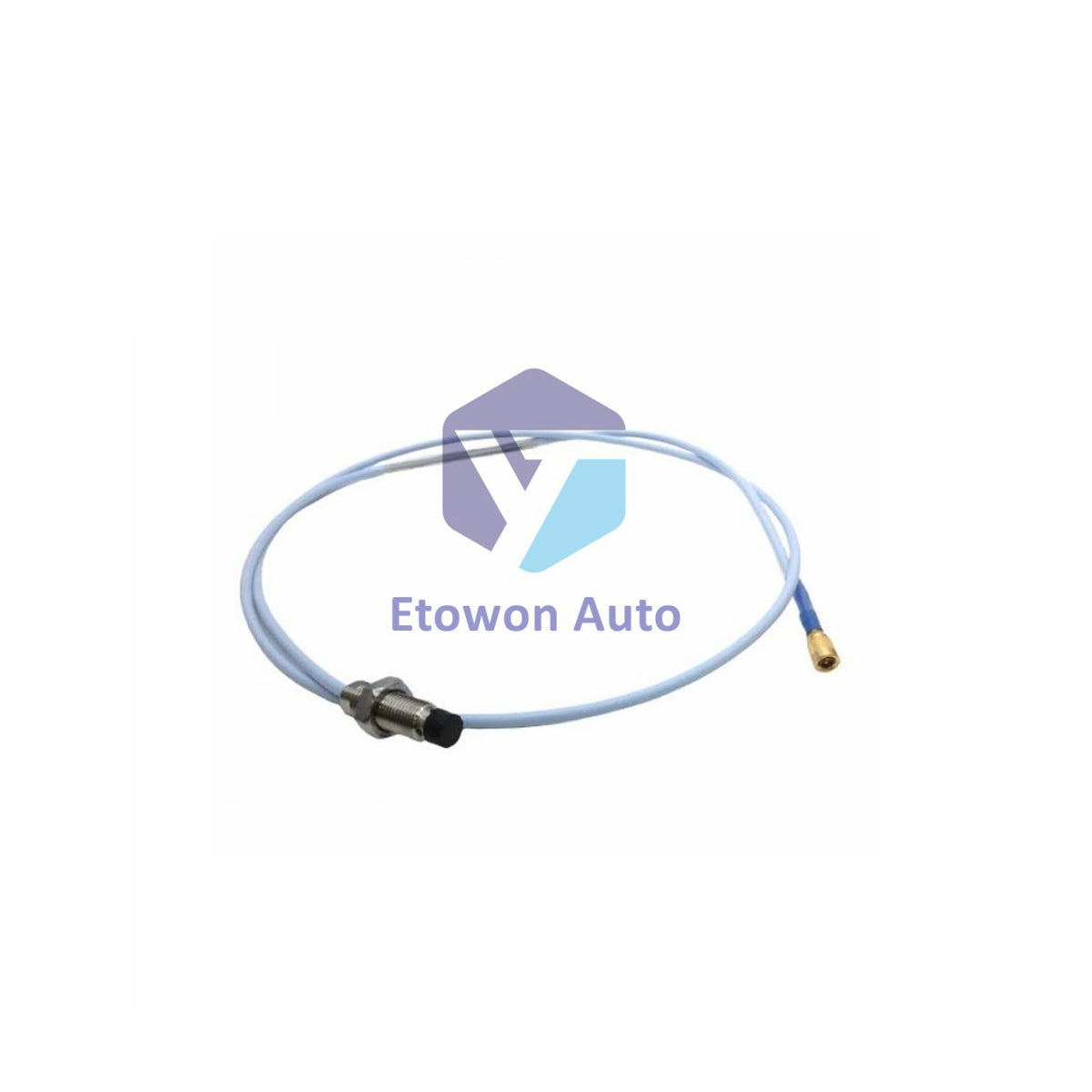

Bently Nevada 330101-00-60-10-02-00 – Sonda de proximidad 3300 XL de 8 mm

La Bently Nevada 330101-00-60-10-02-00 es una sonda de proximidad de 8 mm de la serie 3300 XL fabricada en EE. UU. Cuenta con rosca 3/8-24 UNF sin protección, longitud sin rosca de 0 pulgadas y longitud total de la carcasa de 6.0 pulgadas. Esta sonda incluye un cable estándar de 1.0 metro con conector coaxial miniatura ClickLoc.

• Fabricante: Bently Nevada
• Número de producto: 330101-00-60-10-02-00
• Tipo de producto: Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, sin protección
• País de origen: Fabricado en EE. UU.
• Longitud sin rosca: 0.0 pulgadas
• Longitud total de la carcasa: 6.0 pulgadas
• Longitud total del cable: 1.0 metro (3.3 pies)
• Tipo de conector: Conector coaxial miniatura ClickLoc, cable estándar
• Aprobación de agencia: No requerida
• Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
• Material de la carcasa de la sonda: Acero inoxidable AISI 303 o 304
• Peso: 0.323 kg (11.4 oz por metro)

Especificaciones eléctricas

• Resistencia nominal de la sonda en CC: 7.59 ± 0.50 ohmios para longitud de 1.0 m
• Capacitancia del cable de extensión: 69.9 pF/m (21.3 pF/pie) típico
• Cableado de campo: 0.2 a 1.5 mm² (16 a 24 AWG), se recomienda triada blindada de 3 conductores
• Longitud máxima del cableado de campo: 305 metros (1000 pies)
• Rango lineal: 2 mm (80 mils) desde 0.25 a 2.3 mm (10 a 90 mils)
• Configuración recomendada de separación para vibración radial: -9 Vdc (aproximadamente 1.27 mm o 50 mils)
• Factor de escala incremental: 7.87 V/mm (200 mV/mil) ±5% para sistema estándar de 1 metro

Clasificaciones de temperatura y ambientales

• Temperatura estándar de operación de la sonda: -52°C a +177°C (-62°F a +350°F)
• Rango extendido de temperatura para la punta de la sonda: -52°C a +218°C (-62°F a +425°F)
• Rango extendido de temperatura para el cable de la sonda: -51°C a +260°C (-60°F a +500°F)
• Presión de la sonda: Diseño de sello de anillo Viton O
• Humedad relativa de la sonda: Menos del 3% de cambio en ASF a 93% de humedad durante hasta 56 días

Características clave de diseño

• Método patentado TipLoc de moldeo para unión robusta entre la punta y el cuerpo de la sonda
• Diseño patentado CableLoc con resistencia a tracción de 330 N (75 lbf)
• Opción de cable FluidLoc para evitar fugas de aceite
• Encapsulado más grueso de la bobina de la sonda en punta de plástico PPS moldeado
• Cuerpo de sonda de mayor diámetro para una carcasa más fuerte y robusta

Contenido del paquete

• Una sonda de proximidad Bently Nevada 330101-00-60-10-02-00
• Cable de 1.0 metro con conector ClickLoc
• Peso: 0.323 kg (0.71 lbs)
• Envío: FedEx, UPS, DHL

Preguntas frecuentes

P: ¿Cuál es el factor de escala de la Bently Nevada 330101-00-60-10-02-00?

R: 7.87 V/mm o 200 mV/mil ±5% para sistema estándar de 1 metro.

P: ¿Cuál es el rango de temperatura de operación de esta sonda?

R: -52°C a +177°C para sonda estándar, hasta +218°C para punta de temperatura extendida.

P: ¿Cuál es el peso del 330101-00-60-10-02-00?

R: 0.323 kg (0.71 lbs).
