2094-BC01-MP5-S Módulo de Eje Integrado Allen-Bradley

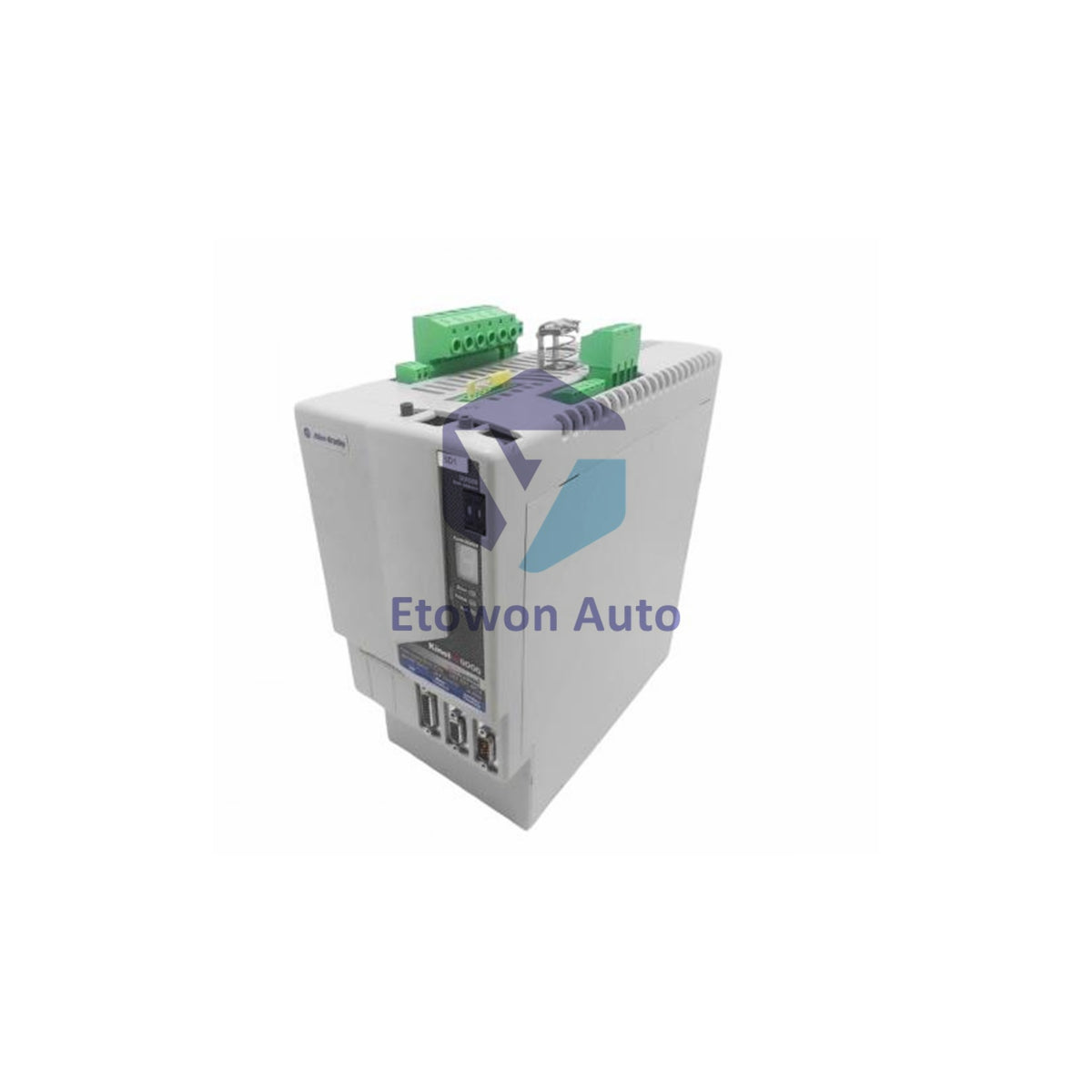

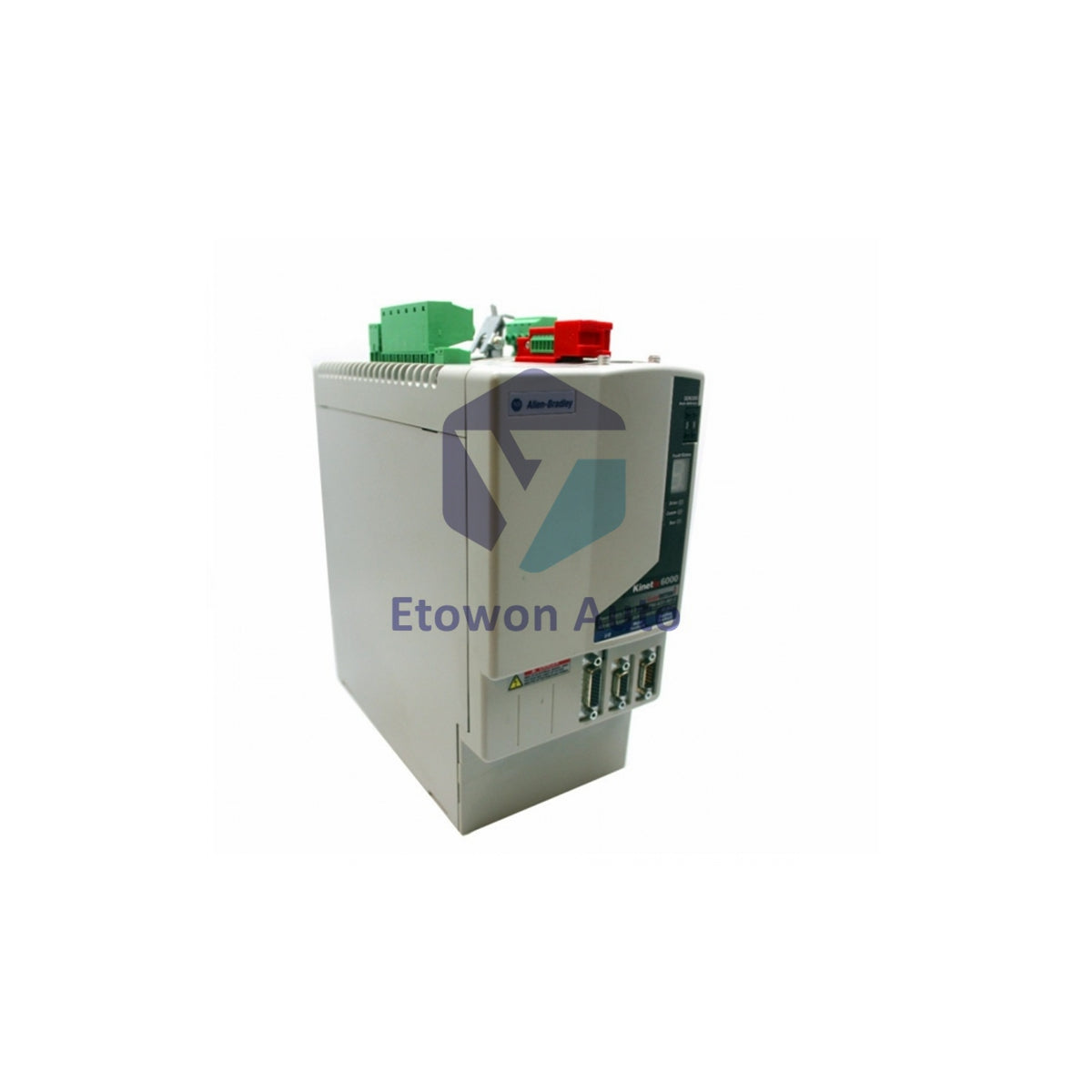

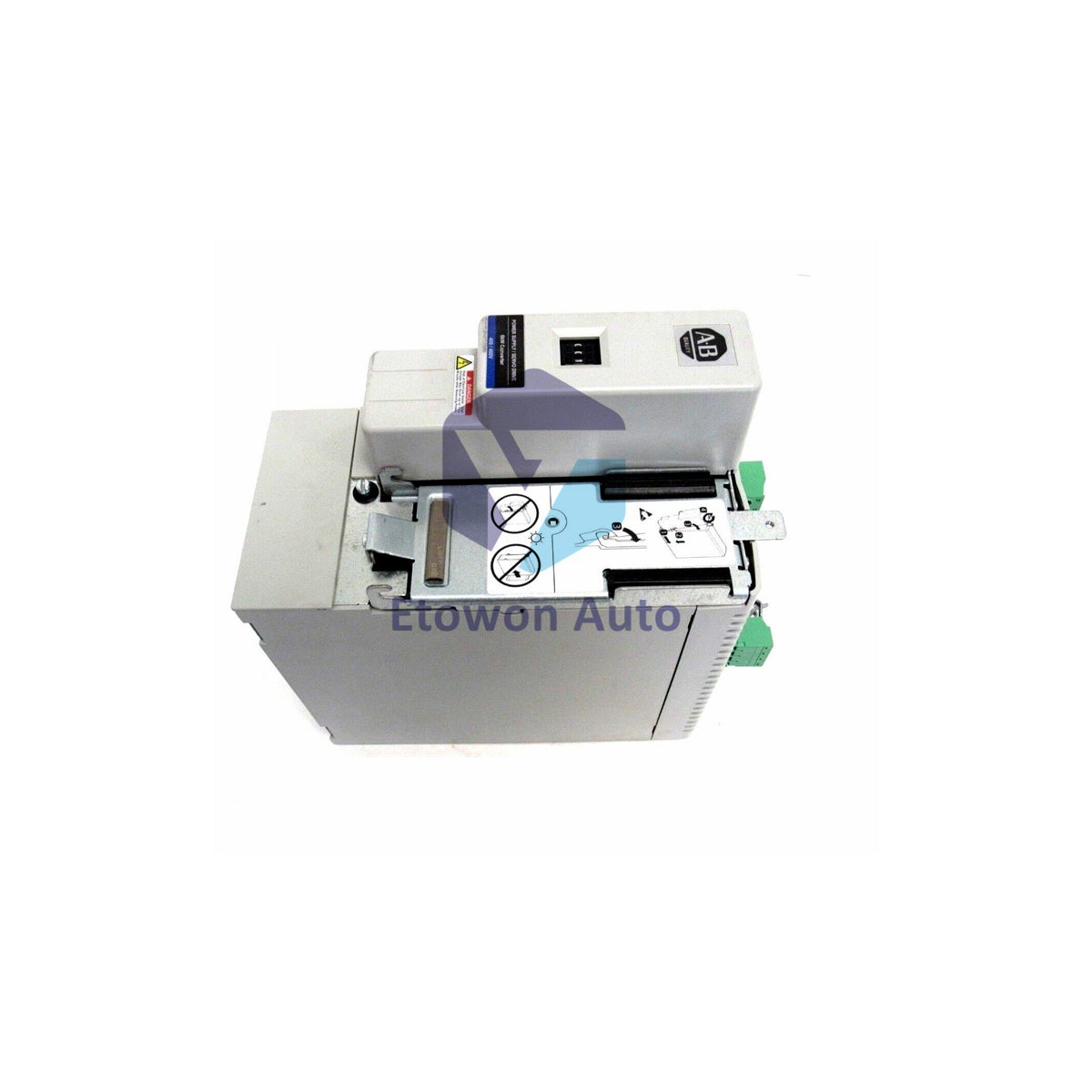

Módulo de Eje Integrado Allen-Bradley Kinetix 6000 2094-BC01-MP5-S

El 2094-BC01-MP5-S es un Módulo de Eje Integrado (IAM) de clase 400V del Sistema de Control de Movimiento Allen-Bradley Kinetix 6000.

Especificaciones principales

• Fabricante: Rockwell Automation
• Marca: Allen-Bradley
• Serie: Kinetix 6000
• Modelo: 2094-BC01-MP5-S
• Tipo de producto: Módulo de Eje Integrado (IAM) - Clase 400V
• Ubicación de montaje: Riel de potencia
• Eficiencia: 97%

Especificaciones eléctricas

• Voltaje de entrada AC: 324-528V rms 3-Fase (360-480V nominal)
• Frecuencia de Entrada CA: 47-63 Hz
• Corriente de Entrada CA (rms nominal): 10.0 A
• Corriente de Entrada CA (máximo arranque 0-pk): 11.0 A
• Voltaje de Entrada CC (Seguidor de Bus Común): 458-747 VDC
• Corriente de Entrada CC (Seguidor de Bus Común): 9.0 A
• Potencia de salida continua al bus: 6 kW
• Corriente de salida continua al bus: 9.0 A
• Potencia máxima de salida: 12 kW
• Sobretensión del bus: 425V CC
• Subtensión del bus: 275V CC

Especificaciones del Shunt Interno

• Potencia Continua Shunt Interna: 50 W
• Potencia Pico Shunt Interna: 5.6 kW
• Resistencia Shunt Interna: 115 Ohmios

Disipación de potencia por carga

• Carga al 20%: 46 W
• Carga al 40%: 54 W
• Carga al 60%: 61 W
• Carga al 80%: 69 W
• Carga al 100%: 77 W

Variantes de la serie y clasificaciones máximas

• Serie A: Clasificación de corriente pico del 150%
• Series B & C: 250% clasificación de corriente pico
• Clasificación de corriente máxima del inversor: 150% estándar / 250% pico mejorado
• Clasificación de corriente máxima del convertidor: 200% (Serie A) / 250% (Series B & C)

Características de seguridad

• Safe Torque-Off (STO) integrado
• Serie A: Función STO estándar
• Series B & C: Función STO estándar o STO mejorada de pico

Requisitos de potencia de control

• Entrada de potencia de control: 95-264V CA rms, 1 fase
• Potencia de control nominal: 110V CA / 240V CA

Comunicación e Integración

• Interfaz de comunicación SERCOS integrada
• Compatible con módulo de interfaz SERCOS ControlLogix (1756-M0xSE)
• Soporta configuración dinámica del variador con PACs ControlLogix
• Los parámetros del accionamiento cambian según disparadores lógicos en el programa de usuario

Motores y actuadores compatibles

• Motores servo Kinetix MP, TL/TLY, RDB
• Motores servo 1326AB y de la Serie F
• Actuadores/motores lineales de las series LDAT, LDC, LDL

Especificaciones físicas

• Peso: 11.0 lbs (4.98 kg)
• Espacio para instalación: 50.8 mm (2.0 in.)
• Profundidad mínima del gabinete: 198 mm (7.8 in.)

Características clave

• 97% de eficiencia para reducir costos de energía
• 6 kW de potencia de salida continua al bus
• 9.0A de corriente de salida continua al bus
• Safe Torque-Off para mayor seguridad
• Capacidad de seguidor de bus común con entrada de CC
• Comunicación SERCOS para control de movimiento de alta velocidad
• Soporta configuraciones de accionamiento servo multi-eje

Documentación técnica

📥 Descargar ficha técnica del producto en PDF

Preguntas frecuentes

P1: ¿Cuál es la potencia nominal del Módulo de Eje Integrado 2094-BC01-MP5-S?

Proporciona 6 kW de potencia de salida continua al bus con 9.0A de corriente de salida continua, con un peso de 4.98 kg (11.0 lbs).

P2: ¿Cuáles son las clasificaciones de corriente pico para las diferentes series?

La Serie A tiene una clasificación de corriente pico del 150%, mientras que las Series B y C cuentan con clasificaciones de corriente pico del 250% con opción STO mejorada de pico.

P3: ¿Qué interfaz de comunicación utiliza este módulo?

Utiliza comunicación SERCOS integrada para la integración con PACs ControlLogix a través del módulo de interfaz SERCOS 1756-M0xSE.
