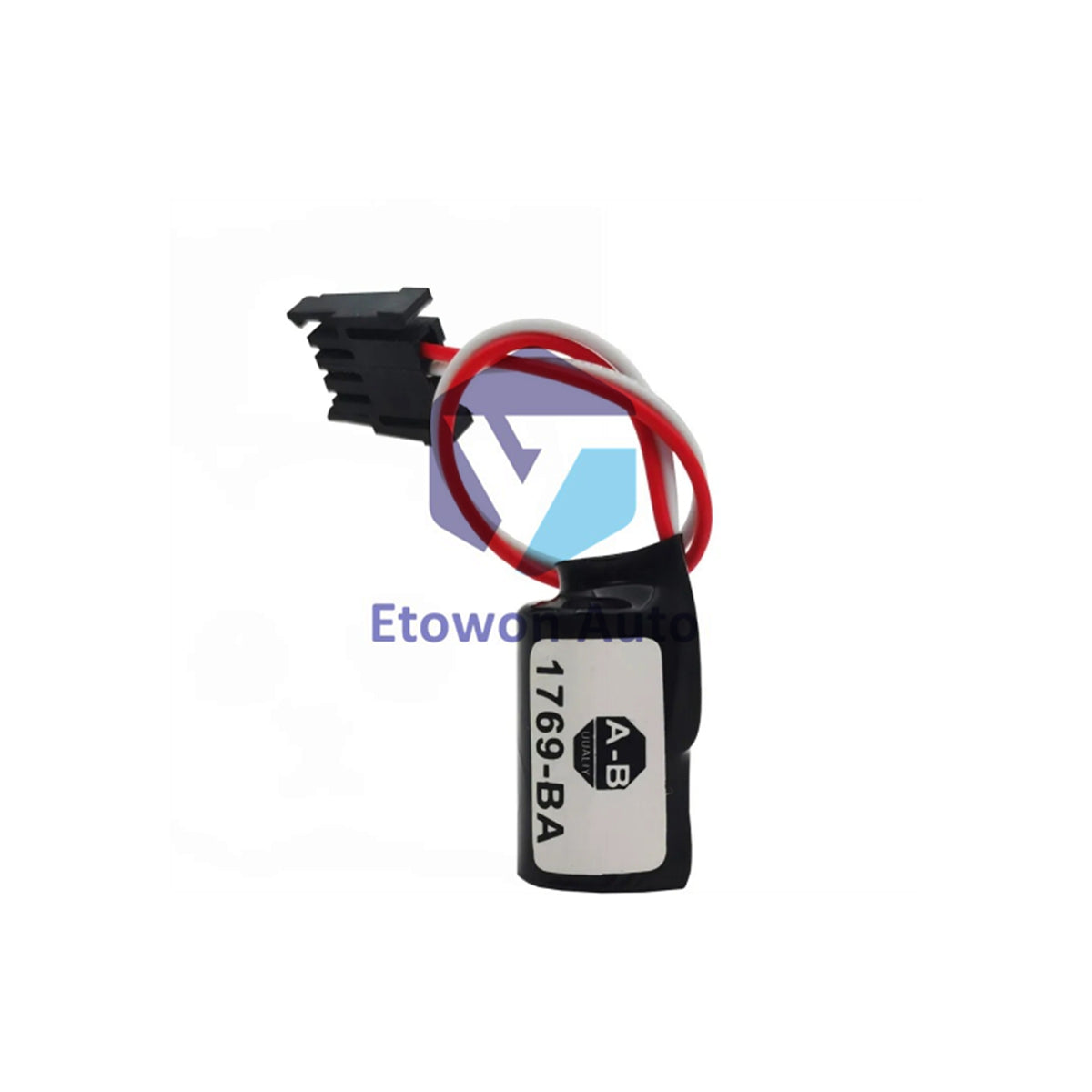

1769-BA Batería de Respaldo Allen-Bradley CompactLogix

Descripción del Producto

La Allen-Bradley 1769-BA es una batería de respaldo de litio de alta fiabilidad diseñada específicamente para la familia de controladores CompactLogix. Este componente crítico garantiza la retención de la memoria volátil, incluidos los programas de usuario, datos de configuración y registros internos, durante una pérdida total de energía del sistema.

Configuración Técnica y Arquitectura de Hardware

La 1769-BA cuenta con una celda industrial especializada optimizada para un bajo consumo y respaldo de memoria de larga duración. Su arquitectura de hardware está enfocada en la estabilidad y facilidad de reemplazo en campo.

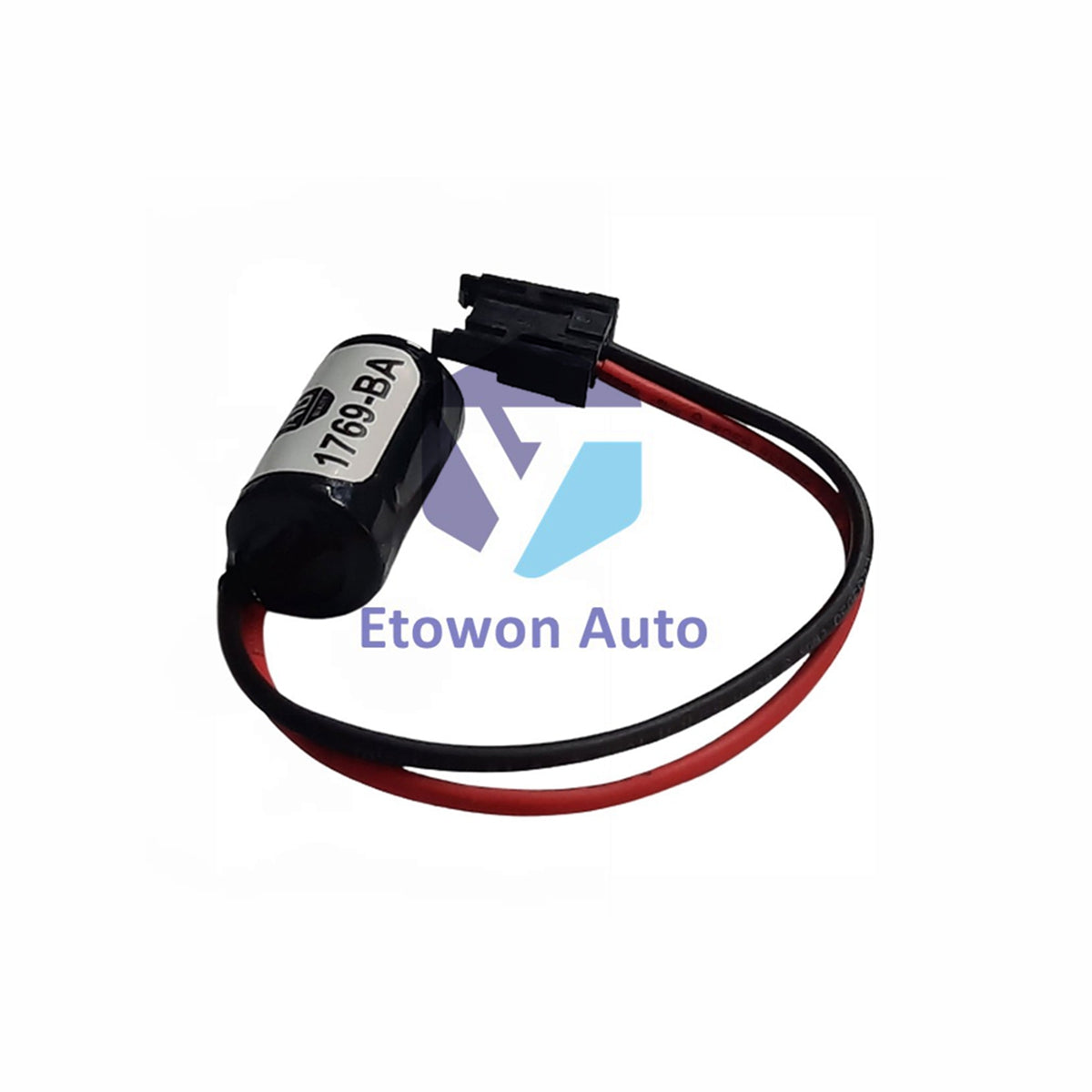

Ensamblaje de Conector Pre-cableado

Cada 1769-BA viene equipada con un cable terminado de fábrica y un conector con llave. Este diseño de hardware previene la instalación con polaridad inversa, protegiendo el circuito interno sensible del controlador de posibles daños eléctricos durante el mantenimiento.

Química Avanzada de Litio

La química de dióxido de manganeso de litio ofrece una vida útil superior y una curva de descarga plana. Esto asegura que la 1769-BA mantenga los niveles de voltaje necesarios para conservar el contenido de la RAM CMOS incluso después de períodos prolongados sin energía primaria del sistema.

Especificaciones Técnicas

Guía de Instalación e Ingeniería

Para mantener la integridad del sistema, la 1769-BA debe ser gestionada según protocolos específicos de ingeniería.

Estrategia Proactiva de Reemplazo

El controlador monitorea el voltaje de la batería y activa el indicador LED "BAT" cuando los niveles caen por debajo de un umbral seguro. Los ingenieros deben reemplazar la 1769-BA inmediatamente al observar esta advertencia. Se recomienda encarecidamente realizar el reemplazo con el controlador encendido para evitar cualquier pérdida momentánea de memoria durante el cambio.

Consideraciones Ambientales

Almacene unidades de repuesto de la 1769-BA en un ambiente fresco y seco. Las altas temperaturas ambientales dentro del gabinete de control pueden acelerar la tasa de autodescarga de la batería; por lo tanto, asegurar una ventilación adecuada del panel extiende la vida útil efectiva de la celda de respaldo.

Ventajas de Ingeniería

• Garantía de Integridad de Datos: Previene la pérdida de variables críticas y lógica de programa durante cortes prolongados de energía.
• Diseño Plug-and-Play: El conector pre-cableado asegura una instalación rápida y sin errores durante las ventanas de mantenimiento programadas.
• Amplia Compatibilidad: Soporta una amplia gama de controladores CompactLogix, incluyendo las series 1769-L23 y 1769-L3x, simplificando la gestión de inventario.

Preguntas Técnicas Frecuentes

P1: ¿Cuánto dura típicamente la 1769-BA?
R1: Bajo condiciones normales de operación, la batería tiene una vida útil aproximada de 1 a 2 años, dependiendo del modelo de controlador y la duración de los períodos sin energía.

P2: ¿El PLC perderá su programa inmediatamente si retiro la batería?
R2: Si el controlador está encendido, puede retirar la 1769-BA de forma segura. Si el controlador está apagado y se retira la batería, el programa en la RAM volátil se perderá en un período muy corto.

P3: ¿Puedo usar una batería comercial estándar CR123A en su lugar?
R3: No. La 1769-BA incluye un conector específico y un ensamblaje de cable requerido para el hardware de la serie 1769. Usar baterías no aprobadas puede anular garantías y arriesgar fallos de conexión.
