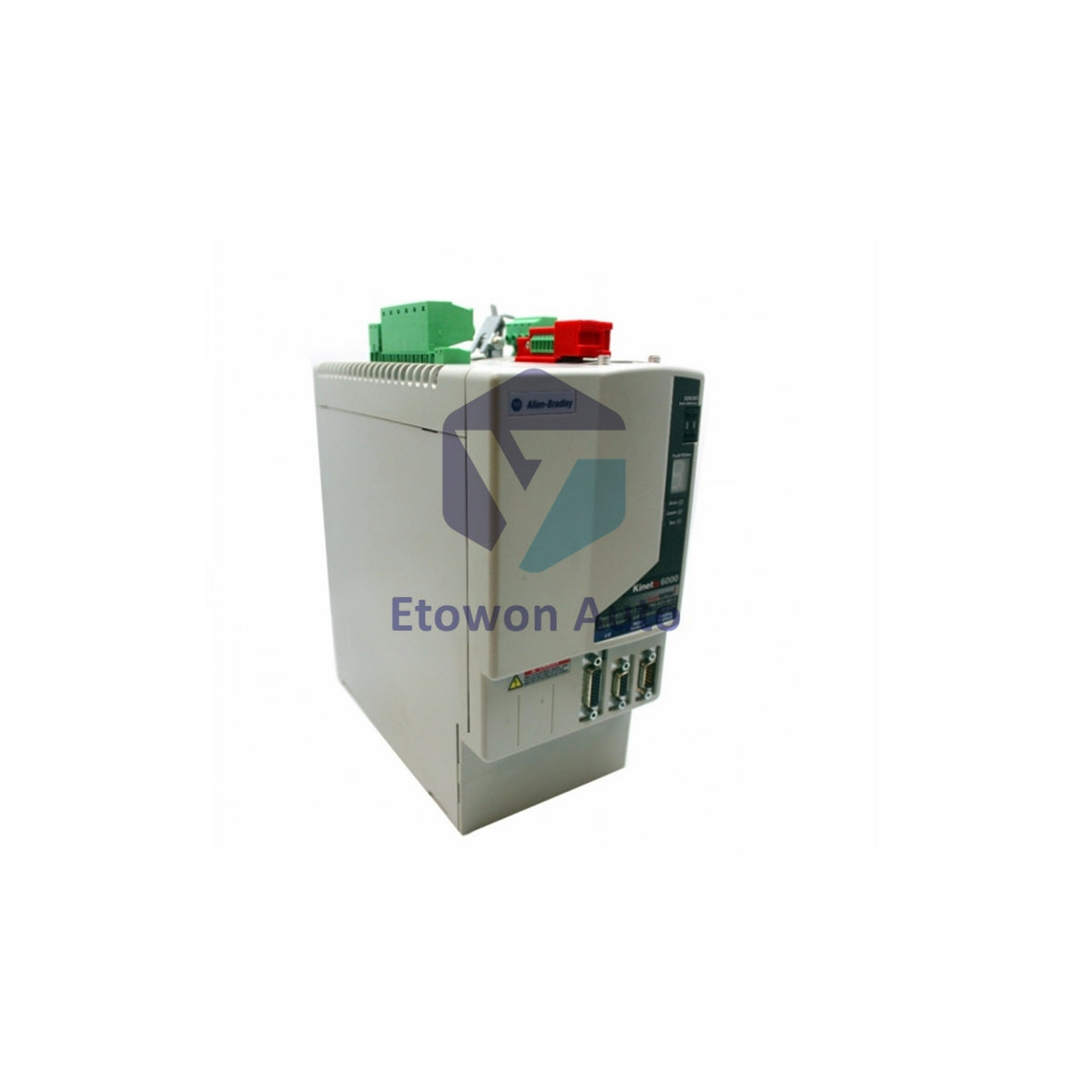

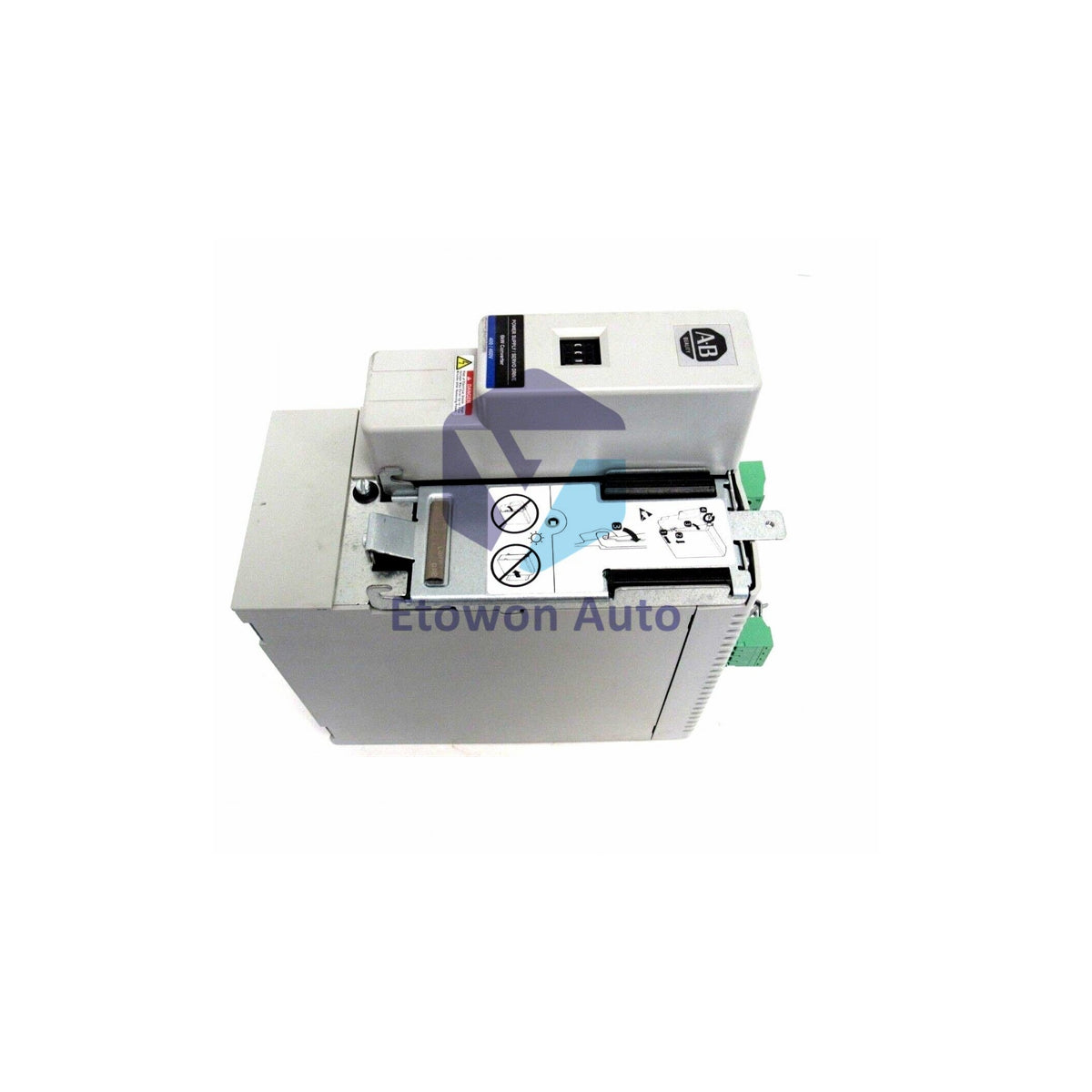

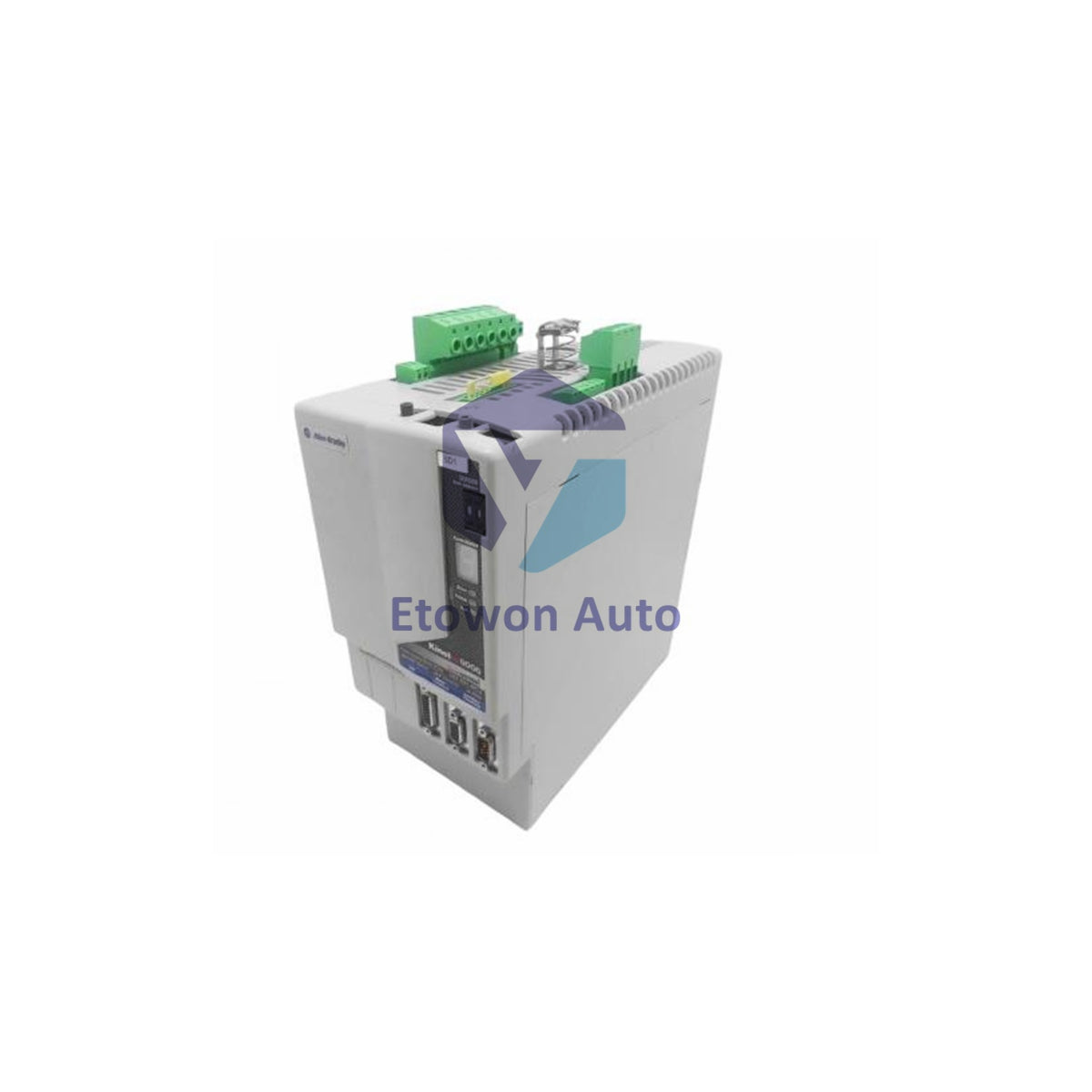

Módulo de Eje Integrado Allen-Bradley Kinetix 6000 2094-BC02-M02-S

El 2094-BC02-M02-S es un Módulo de Eje Integrado (IAM) de clase 400V del sistema de accionamiento Allen-Bradley Kinetix 6000. Este módulo opera con entrada AC trifásica de 324-528V (360-480V nominal) con frecuencia de 47-63 Hz. Entrega 15 kW de potencia de salida continua al bus y 22.6A de corriente de salida continua. Cuenta con funcionalidad Safe Torque-Off (STO) y 97% de eficiencia, este IAM tiene una notable clasificación de corriente de cortocircuito simétrica (rms) de 200,000 A.

Especificaciones principales

• Fabricante: Rockwell Automation
• Marca: Allen-Bradley
• Serie: Kinetix 6000
• Modelo: 2094-BC02-M02-S
• Tipo de producto: Módulo de Eje Integrado (IAM) - Clase 400V
• Tipo de módulo: IAM Clase 400 Voltios
• Eficiencia: 97%
• Clasificación de corriente de cortocircuito: 200,000 A (rms) simétrica

Especificaciones de Entrada AC

• Voltaje de entrada AC: 324-528V rms 3-Fase (360-480V nominal)
• Frecuencia de Entrada CA: 47-63 Hz
• Corriente de Entrada AC (rms nominal): 24.0 A
• Corriente de Entrada CA (máximo arranque 0-pk): 22.0 A

Especificaciones de Entrada DC (Seguidor de Bus Común)

• Voltaje de Entrada DC: 458-747 VDC
• Corriente de Entrada DC: 22.6 A

Especificaciones de energía de control

• Entrada de Potencia de Control AC: 95-264V CA rms, 1 fase
• Potencia de control nominal: 110-240V AC rms

Especificaciones de salida

• Potencia de salida continua al bus: 15 kW
• Corriente de salida continua al bus: 22.6 A
• Potencia Pico de Salida (Serie A): 30 kW
• Potencia Pico de Salida (Series B, C, D): 37.5 kW

Especificaciones de Protección del Bus

• Sobretensión del bus: 825 VDC
• Subtensión del bus: 275 VDC
• 650 VDC Voltaje Nominal de Salida del Bus:

Especificaciones del Shunt Interno

• Potencia Continua Shunt Interna: 50 W
• Potencia Pico Shunt Interna: 5.6 kW
• Resistencia Shunt Interna: 115 Ohmios
• Voltaje de Encendido del Shunt: 805 VDC
• Voltaje de Apagado del Shunt: 755 VDC

Componentes Internos

• Inductancia del Convertidor: 500 µH
• Capacitancia del Convertidor: 110 µF

Disipación de potencia por carga

• Carga al 20%: 36 W
• Carga al 40%: 44 W
• Carga al 60%: 54 W
• Carga al 80%: 64 W
• Carga al 100%: 75 W

Clasificaciones de Corriente Pico

• Clasificación Estándar de Corriente Pico del Inversor: 150%
• Clasificación de Corriente Pico Mejorada del Inversor: 250%
• Corriente Pico del Convertidor (Serie A): 200%
• Corriente Pico del Convertidor (Series B, C): 250%

Especificaciones físicas

• Peso: 11.2 lbs (5.08 kg)

Componentes Compatibles

• Módulo de eje: 2094-BM02-S

Dispositivos de Protección Recomendados

• Fusibles Bussmann: FNQ-R-10 (10 Amperios) o FNQ-R-7.5 (7.5 Amperios)
• Interruptores automáticos Allen-Bradley: 1492-SPM2D060 o 1492-SPM1D150 (no listado por UL)

Características clave

• 97% de eficiencia para un rendimiento energético óptimo
• 15 kW de potencia de salida continua al bus
• 22.6A de corriente de salida continua
• Par Seguro Desactivado para mayor seguridad del operador
• Excepcional clasificación de cortocircuito de 200,000 A
• Capacidad de seguidor de bus común con entrada de CC
• Potencia pico de salida hasta 37.5 kW para las Series B/C/D
• Compatible con módulo de eje 2094-BM02-S

Documentación técnica

📥 Descargar ficha técnica del producto en PDF

Preguntas frecuentes

P1: ¿Cuál es la clasificación de potencia del 2094-BC02-M02-S Módulo de Eje Integrado?

Entrega 15 kW de potencia de salida continua al bus con 22.6A de corriente de salida continua, con un peso de 5.08 kg (11.2 lbs).

P2: ¿Cuáles son las clasificaciones de potencia pico para las diferentes series?

La Serie A proporciona 30 kW de potencia pico, mientras que las Series B, C y D entregan 37.5 kW de potencia pico con una clasificación de corriente pico mejorada del 250%.

P3: ¿Qué características de seguridad y protección incluye este módulo?

Incluye Safe Torque-Off (STO), sobretensión del bus (825V DC) y protección contra bajo voltaje (275V DC), además de una excepcional clasificación de corriente de cortocircuito de 200,000 A.
