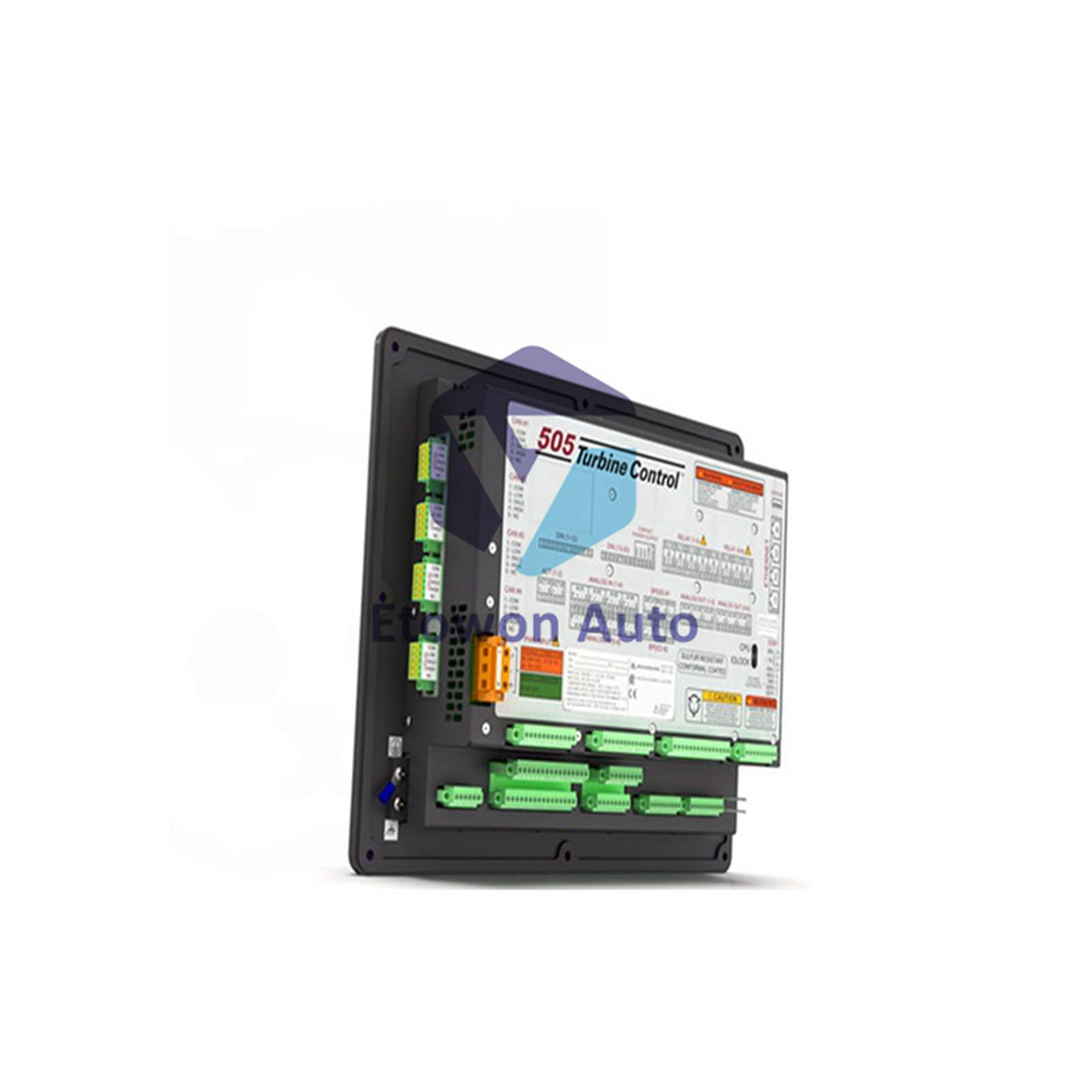

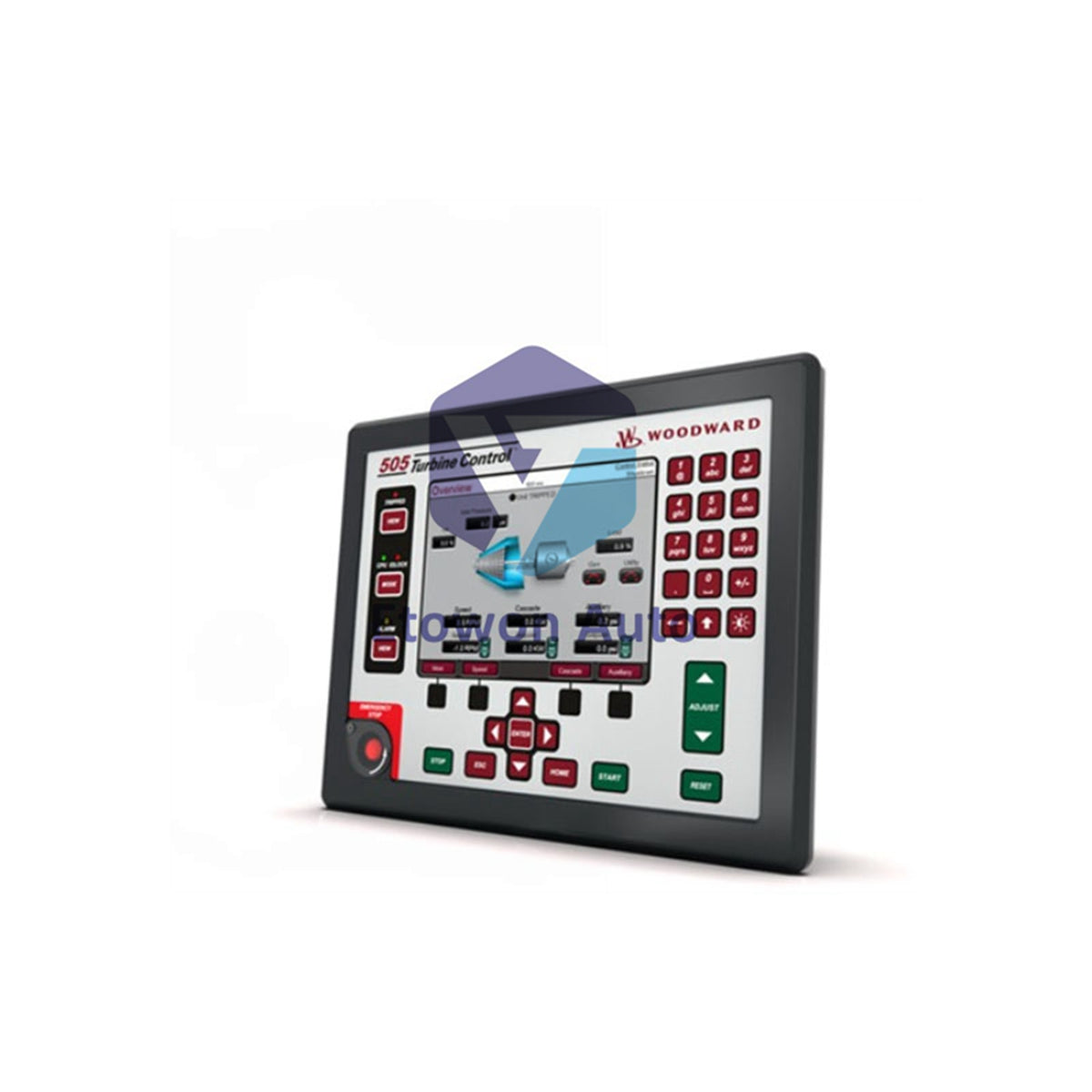

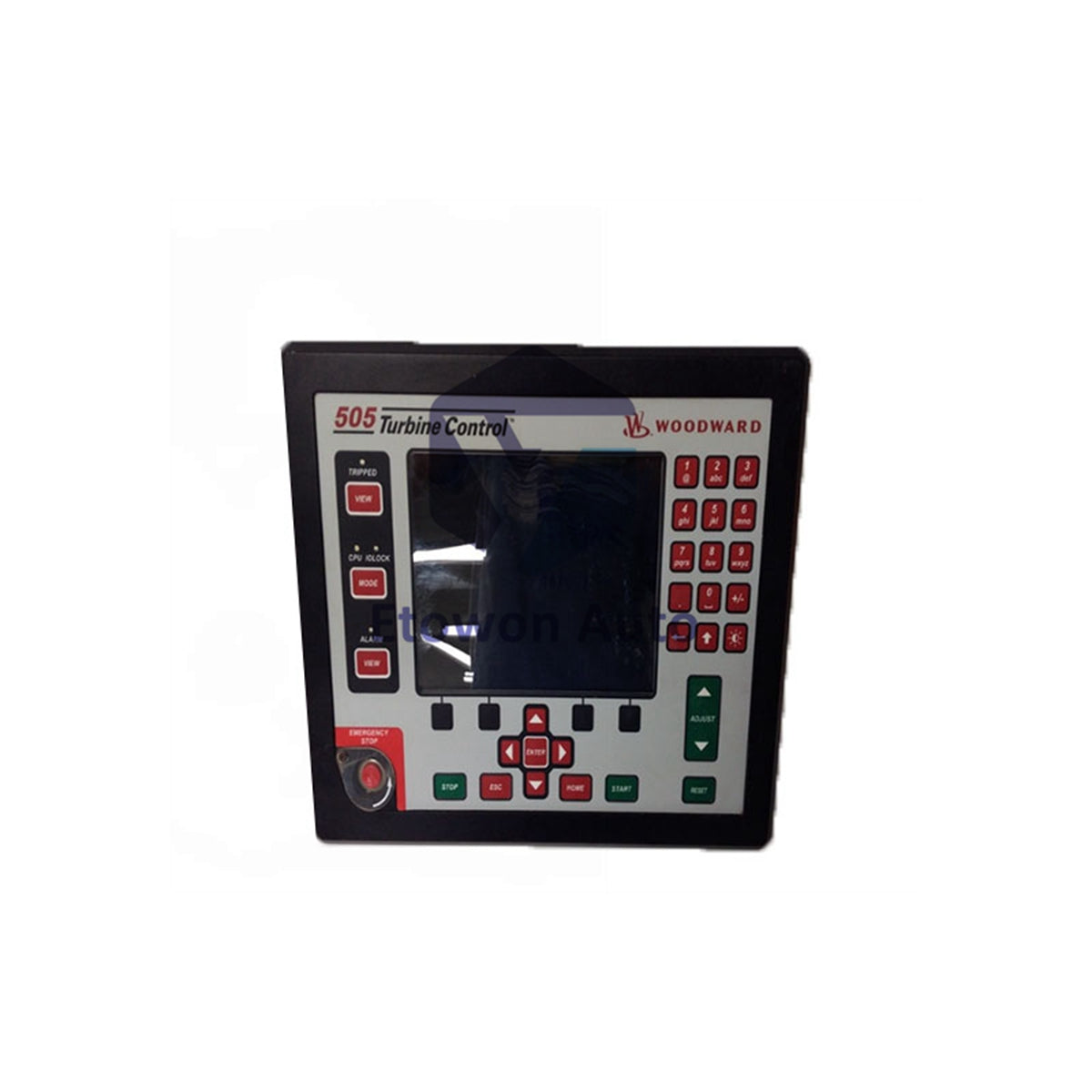

Woodward 8200-1302 Flex505 LVDC Controller 8.4 Display

Pozostało tylko 9 sztuk

  • Manufacturer: Woodward

  • Product No.: 8200-1302

  • Product Type: Operator Interface

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1850g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-dniowa polityka zwrotów · 12-miesięczna gwarancja
  • Szybka dostawa
  • Wsparcie całodobowe
  • Zapewnienie jakości

Opis

8200-1302 Woodward Flex505 Marine/ATEX LVDC Controller

8200-1302 is a Woodward Flex505 controller with Marine and ATEX compliance. Features 8.4" graphical display (800x600), LVDC power 18-32 Vdc, isolated communications, and extensive I/O. Operating range -30°C to +70°C.

Core Technical Advantages

  • Marine/ATEX Certified: Compliant for marine and hazardous area installations.
  • 8.4" Graphical Display: 800x600 resolution with keypad for local operation.
  • Flexible Power Options: LVDC version 18-32 Vdc, isolated.
  • 4 Ethernet Ports: Isolated 10/100 communication ports for network redundancy.
  • 4 CAN Ports: 1 Mbit isolated ports support RTCnet and LINKnet HT distributed I/O.
  • Wide I/O Count: 2 speed sensors, 8 analog inputs, 6 analog outputs, 20 discrete inputs, 8 relay outputs.
  • GAP Configurable: Update rates from 5 ms to 160 ms.

Technical Specifications

Parameter Specification
Model 8200-1302
Description Flex505 Marine/ATEX LVDC Controller
Supply Voltage 18 - 32 Vdc, isolated
Display 8.4" LCD, 800x600, with keypad
Ethernet Ports 4 x 10/100, isolated
CAN Ports 4 x 1 Mbit, isolated
Serial Ports 1x RS-232/RS-485, 1x RS-232 Service
Update Rates 5 ms to 160 ms (GAP configurable)
Speed Sensor Inputs 2 (MPU/Prox with Prox Power)
Analog Inputs 8 x 4-20mA (with Loop Power)
Analog Outputs 6 x 4-20mA
Actuator Outputs 2 (configurable 4-20mA / 20-200mA)
Discrete Inputs 20 (with Contact Power)
Relay Outputs 8 x Form-C
Operating Temp -30°C to +70°C
Certification Marine / ATEX
Brand Woodward

Installation & Maintenance Guide

  • Mounting: Same installation/mounting as current 505 product line. Front panel mounting.
  • Power Supply: Connect 18-32 Vdc isolated input. Ensure adequate capacity for full I/O load.
  • Communications: Use shielded cables for Ethernet, CAN, and serial ports. Maintain proper isolation.
  • I/O Configuration: GAP configurable update rates from 5 ms to 160 ms per application requirements.
  • Environment: Operating range -30°C to +70°C with display. Marine and ATEX compliant installations.

Engineering Advantages & Compatibility

Significant upgrade to the existing 505 product line with enhanced CPU, graphical display, and I/O. Supports expanded I/O options using Woodward CAN distributed I/O nodes (RTCnet and LINKnet HT). Ideal for marine, offshore, and hazardous area turbine/genset control applications. 4 Ethernet ports enable network redundancy. 4 CAN ports support distributed I/O expansion.

Technical FAQs

Q1: What is the difference between 8200-1302 and standard Flex505?
A1: 8200-1302 is the LVDC version (18-32 Vdc) with Marine and ATEX compliance for hazardous area and marine installations.

Q2: What distributed I/O options are supported?
A2: Supports Woodward RTCnet and LINKnet HT CAN distributed I/O nodes for expanded I/O capacity.

Q3: What update rates are configurable?
A3: GAP configurable update rates from 5 ms to 160 ms, allowing optimization for different application speeds.
