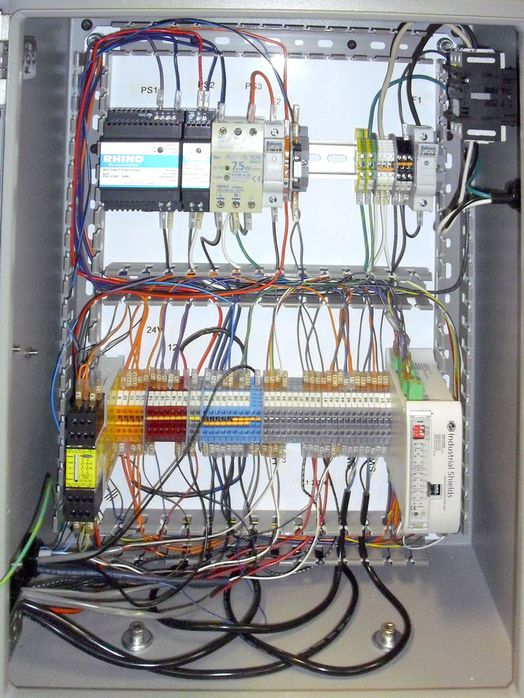

Memahami Sistem Kawalan Moden untuk Kilang
Kemudahan industri bergantung pada dua platform automasi utama. PLC kompak mengendalikan tugas pembuatan diskret. Platform DCS besar mengurus industri proses berterusan. Memilih sistem yang betul secara langsung meningkatkan masa operasi dan mengurangkan kos operasi.
Ciri Teras Sistem PLC Kompak
PLC kompak memberikan kawalan logik pantas untuk operasi diskret. Mereka menawarkan jejak kecil dan pemasangan cepat. Jenama utama termasuk Allen‑Bradley CompactLogix, Siemens S7-1200, dan Mitsubishi iQ-F. Pengawal ini menyokong 32 hingga 512 titik I/O setiap unit. Kitaran imbasan biasanya di bawah 10 milisaat. Oleh itu, mereka sesuai untuk barisan pembungkusan, stesen pemasangan, dan sistem penghantar.
Ciri Utama Platform DCS Besar
Platform DCS besar mengurus proses berterusan yang kompleks di seluruh kilang. Mereka mengintegrasikan gelung kawalan, sejarah data, dan stesen kerja operator. Penyedia utama termasuk Emerson DeltaV, ABB 800xA, Yokogawa Centum VP, dan Honeywell Experion. Sistem DCS boleh diskala hingga ribuan titik I/O. Mereka termasuk pengawal dan laluan rangkaian redundan. Kadar kemas kini berkisar dari 100 hingga 500 milisaat, mengutamakan kestabilan proses berbanding kelajuan mentah.
Perbezaan Prestasi Antara PLC dan DCS
PLC kompak mencapai masa imbasan di bawah 10 ms untuk tindakan diskret yang pantas. Kelajuan ini sesuai untuk mesin penyortiran dan sel robotik. Platform DCS menumpukan pada kestabilan gelung. Mereka mengemas kini gelung analog setiap 100 hingga 500 ms. Oleh itu, pilih PLC untuk logik berkelajuan tinggi. Pilih DCS untuk kawalan proses lancar di mana milisaat tidak penting.
Perbandingan Kebolehsuaian dan Kapasiti I/O
PLC kompak biasanya menyokong 32 hingga 512 titik I/O tempatan. Sesetengah model boleh dikembangkan melalui rak I/O jauh sehingga 1024 titik. Persekitaran DCS besar dengan mudah mengendalikan 5,000 hingga 50,000 titik I/O. Selain itu, DCS termasuk nod kawalan teragih dengan seni bina redundan. Reka bentuk ini membolehkan penambahan unit proses baru tanpa masa henti. Meningkatkan PLC melebihi hadnya memerlukan penggantian pengawal utama.
Analisis Kos dan Jumlah Kos Pemilikan
Perkakasan PLC kompak peringkat permulaan bermula pada $1,500. Lesen perisian menambah $500 hingga $2,000. Panel kecil lengkap dengan I/O berharga kira-kira $3,000 hingga $8,000. Penempatan DCS besar bermula pada $50,000 untuk konfigurasi asas. Projek bersaiz sederhana berkisar dari $150,000 hingga $500,000. Walau bagaimanapun, DCS menawarkan penyelenggaraan jangka panjang yang lebih rendah untuk kemudahan besar. Sebuah kilang kimia dengan 2,000 titik I/O melaporkan TCO 18% lebih rendah dalam 10 tahun menggunakan DCS berbanding alternatif PLC.
Langkah Pemasangan dan Pengkomisian
Ikuti langkah berikut untuk penyebaran PLC kompak:
- Pemasangan: Pasang PLC dalam kabinet NEMA 12 atau IP54. Kekalkan suhu persekitaran antara 10°C dan 35°C (50°F–95°F). Tinggalkan ruang 50mm di atas dan bawah untuk aliran udara.
- Pembumian: Gunakan bar pembumian titik tunggal. Sambungkan pembumian bekalan kuasa PLC ke pembumian loji. Rintangan mesti kekal di bawah 1 ohm.
- Pemasangan Wayar: Pisahkan wayar kuasa AC daripada kabel DC voltan rendah dan isyarat. Kekalkan jarak 150mm antara kabel kuasa dan I/O.
- Pengasingan: Pasang penekan lonjakan pada beban induktif seperti relay dan solenoid. Gunakan kabel terlindung untuk input analog dan pengekod.
- Simulasi: Lakukan pemeriksaan I/O dengan program ujian sementara. Sahkan setiap input dan output sebelum muat turun akhir.
- Pengkomisian: Jalankan simulasi logik selama 24 jam. Pantau masa imbas CPU dan penggunaan memori. Dokumentasikan semua tetapan amaran.
Untuk pemasangan DCS berskala besar, ikut langkah tambahan berikut:
- Konfigurasikan pelayan redundan dan suis rangkaian menggunakan topologi cincin.
- Sediakan pengawal domain untuk akses pengguna dan jejak audit.
- Kalibrasi pemancar lapangan (gelung 4-20 mA) dengan kalibrator ketepatan.
- Lakukan pemeriksaan gelung dengan menyuntik isyarat pada sensor dan mengesahkannya di pengawal dan HMI.
- Uji failover dengan memutuskan sambungan pengawal utama. Pastikan pengambilalihan dalam masa 2 saat.
- Sahkan logik amaran dan interlock menggunakan alat simulasi.
Kajian Kes Aplikasi Dunia Sebenar
Kes 1: Garis Pembungkusan dengan PLC Kompak
Sebuah syarikat minuman menggantikan relay dengan Siemens S7-1200 PLC kompak menggunakan 128 titik I/O. Masa kitaran menurun 18%, dari 5.5 saat ke 4.5 saat setiap pek. Penggunaan tenaga menurun 12% disebabkan oleh penyusunan motor yang dioptimumkan. Kos penyelenggaraan tahunan dikurangkan sebanyak $7,200. Syarikat mencapai pulangan pelaburan dalam 8 bulan.
Kes 2: Reaktor Kimia dengan DCS
Sebuah loji bahan kimia khas memasang Emerson DeltaV dengan 2,400 titik I/O dan 32 gelung PID. Varians proses berkurang sebanyak 25%, meningkatkan kualiti produk. Insiden keselamatan menurun 30% setiap tahun disebabkan oleh penutupan kecemasan bersepadu. Keberkesanan peralatan keseluruhan meningkat dari 72% ke 86%. Sistem mencapai masa operasi 99.95% selama dua tahun.
Kes 3: Kemudahan Rawatan Air dengan DCS
Sebuah loji perbandaran menggunakan ABB 800xA DCS untuk mengurus 18 gelung kawalan dan 3 peringkat penapisan. Ketersediaan sistem mencapai 99.7%. Akses jauh mengurangkan lawatan tapak sebanyak 40%. Penggunaan bahan kimia menurun 15% melalui kawalan dos yang tepat. Loji menjimatkan $210,000 setiap tahun dalam perbelanjaan operasi.
Kes 4: Pemasangan Automotif dengan PLC Berjaringan
Sebuah kilang automotif menggunakan 12 Allen‑Bradley CompactLogix PLC dengan EtherNet/IP. Setiap PLC mengendalikan 256 titik I/O untuk sel kerja robotik. Pengeluaran meningkat 22%, dari 48 ke 58 unit sejam. Masa henti akibat kegagalan pengawal turun ke sifar selepas menambah bekalan kuasa redundan.
Jadual Ringkasan Perbandingan
| Ciri | PLC Kompak | DCS Besar |
|---|---|---|
| Titik I/O tipikal | 32 – 512 | 1,000 – 50,000+ |
| Kadar imbasan atau kemas kini | Kurang daripada 10 ms | 100 – 500 ms |
| Redundansi | Pilihan, kos tambahan | Asli, terbina dalam |
| Kos perkakasan awal | $1,500 – $10,000 | $50,000 – $500,000+ |
| Aplikasi terbaik | Diskret, pembungkusan, pemasangan | Proses berterusan, kimia, kuasa |
Panduan Pantas Senario Penyelesaian
- Senario A (Diskret, skala kecil): 64 titik I/O, mesin pembungkusan → Pilih PLC kompak dengan bajet $4k–$10k.
- Senario B (Hibrid, sederhana): 800 titik I/O, pemprosesan makanan dengan resipi batch → Gunakan PLC kelas tinggi dengan perisian seperti DCS atau DCS kecil.
- Senario C (Proses besar, ketersediaan tinggi): 5,000 titik I/O, penapisan → Gunakan DCS penuh dengan pengawal redundan, anggaran $400k–$800k.
- Senario D (Rangkaian air teragih): Beberapa tapak jauh dengan 1,200 jumlah I/O → Laksanakan DCS dengan integrasi SCADA.
Soalan Lazim
1. Bila saya harus memilih PLC kompak berbanding DCS besar?
Pilih PLC kompak untuk operasi diskret dengan kurang daripada 500 titik I/O dan bajet terhad. Penggunaan ideal termasuk barisan pembungkusan, stesen pemasangan, penghantar, dan mesin berdiri sendiri. PLC juga sesuai untuk projek retrofit di mana ruang terhad.
2. Bolehkah PLC kompak menggantikan sepenuhnya DCS dalam aplikasi proses?
Ya untuk proses mudah dengan kurang daripada 500 titik I/O analog dan keperluan kawal selia yang minimum. Banyak PLC moden menyokong gelung PID dan kawalan batch asas. Walau bagaimanapun, proses terkawal yang kompleks seperti penapisan dan loji nuklear masih memerlukan DCS khusus untuk redundansi bersepadu, pengurusan aset, dan jejak audit.
3. Bagaimana saya boleh mengurangkan kos semasa pelaksanaan PLC atau DCS?
Standardkan keluarga perkakasan untuk mengurangkan inventori alat ganti. Gunakan semula templat kod yang disahkan untuk kawalan motor dan penyusunan injap. Latih jurutera dalaman untuk mengelakkan perunding mahal. Gunakan simulasi maya atau kembar digital untuk mengurangkan masa pengkomisian sehingga 30%. Pilih protokol terbuka seperti OPC UA atau MQTT untuk mengelakkan penguncian vendor.
