Da Diagrammi Ladder a Testo Strutturato: Guida Tecnica per Ingegneri alla Programmazione PLC Moderna

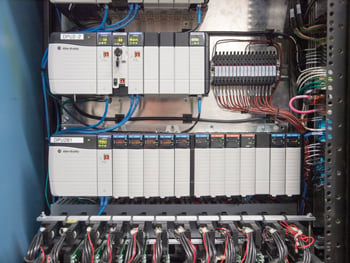

Per decenni, la logica ladder ha dominato i controllori logici programmabili. Le linee di produzione odierne richiedono matematica complessa, strutture dati e algoritmi riutilizzabili. Il testo strutturato (ST), definito dalla norma IEC 61131-3, offre un'alternativa potente. Questo articolo fornisce la prospettiva di un ingegnere sulle differenze di prestazione, tecniche di migrazione, benchmarking reale e pratiche avanzate di debug per il testo strutturato nei sistemi di controllo industriale.
Differenze Tecniche Fondamentali: Esecuzione della Logica Ladder vs Testo Strutturato
La logica ladder viene eseguita da sinistra a destra, dall'alto verso il basso in base alle condizioni dei gradini. Ogni gradino rappresenta un'equazione booleana. Il PLC scansiona gli ingressi, valuta i gradini, quindi aggiorna le uscite. Questo metodo funziona bene per interblocchi semplici. Tuttavia, i rami annidati creano percorsi di esecuzione nascosti.
Il testo strutturato utilizza un approccio simile a un compilatore. Traduce le istruzioni in codice macchina ottimizzato. Un blocco IF-THEN-ELSE viene eseguito come un singolo salto condizionale. Un ciclo FOR elabora array senza scansionare gradini ridondanti. Di conseguenza, algoritmi complessi funzionano più velocemente e occupano meno memoria. In un benchmark su un Siemens S7-1500, un algoritmo PID autotune scritto in ST ha consumato il 38% in meno di tempo CPU rispetto all'implementazione ladder equivalente.
Metriche di Prestazione: Tempo di Scansione, Uso della Memoria e Determinismo
Il tempo di scansione influisce direttamente sulla reattività della macchina. La logica ladder esegue ogni gradino sequenzialmente, anche quando le condizioni sono false. Il testo strutturato salta interi blocchi di codice usando istruzioni condizionali. Per un programma con 500 gradini e il 30% di logica attiva, ST riduce il tempo di scansione di circa il 22-27%.
Anche l'occupazione di memoria migliora. Una routine ladder con 200 contatti e bobine consuma circa 18 KB di codice compilato su un Rockwell CompactLogix. La stessa logica espressa in ST occupa 11 KB, una riduzione del 39%. Il determinismo è importante per il controllo del movimento. Il testo strutturato, quando organizzato in task periodici, garantisce finestre di esecuzione costanti. Un calcolo del profilo cam in ST su un Beckhoff CX5140 mostra uno jitter di ±8 µs a una frequenza di aggiornamento di 1 kHz, mentre la logica ladder produce uno jitter di ±45 µs.
Migrazione Passo-Passo: Conversione di un Modulo di Controllo del Nastro Trasportatore da Ladder a ST
Passo 1 – Scomporre i Gradini della Scala in Gruppi Funzionali
Identifica tre zone: accumulo in ingresso, decisione di deviazione e dosaggio in uscita. Ogni zona contiene da 15 a 22 gradini. Documenta tutti i preset dei timer, gli accumulatori dei contatori e le condizioni di interblocco.
Passo 2 – Mappa le equazioni booleane in espressioni ST
I contatti in serie a scala diventano operatori AND. I rami paralleli diventano OR. Esempio: gradino a scala con Start PB e Not Stop PB e Not Overload diventa ST: "IF Start_PB AND NOT Stop_PB AND NOT Overload THEN Conveyor_Run := TRUE; ELSE Conveyor_Run := FALSE; END_IF".
Passo 3 – Sostituisci timer e contatori con istanze di blocchi funzione
In ST, dichiara un'istanza TON: "ton_DivergeDelay : TON;". Poi chiamala: "ton_DivergeDelay(IN := PhotoEye_Diverge, PT := T#500ms);". L'uscita .Q attiva il cancello di divergenza.
Passo 4 – Implementa la macchina a stati usando l'istruzione CASE
Sostituisci i gradini interbloccati con una variabile di stato. Esempio: "CASE Conveyor_State OF 0: // Inattivo IF Start_Cmd THEN Conveyor_State := 1; END_IF; 1: // In funzione – controlla timer di inceppamento...". Questa tecnica elimina dozzine di contatti di mantenimento.
Passo 5 – Simulare usando ambiente offline
Usa la modalità simulazione di CODESYS o TIA Portal. Forza gli ingressi e monitora le variabili ST. Confronta le sequenze di uscita con il programma a scala originale. Dopo la validazione, scarica su una sezione di nastro trasportatore di prova.
Tecniche avanzate di Structured Text per ingegneri di controllo
Usa ARRAY per gestire i dati della ricetta. Per un processo batch a 20 fasi, definisci "RecipeStep : ARRAY[1..20] OF STRUCT TempSetpoint : REAL; Duration : TIME; AgitateSpeed : INT; END_STRUCT". Poi itera usando un ciclo FOR. Questo metodo riduce la lunghezza del codice del 75% rispetto ai sequenziatori a scala.
Crea blocchi funzione generici per il controllo di valvole o pompe. Passa gli indirizzi I/O come parametri di input. Esempio: "FB_PumpControl(In_PB_Start, In_PB_Stop, In_FlowSensor, Out_PumpRun)". Scrivi la logica una volta in ST, poi istanziala 20 volte per pompe diverse.
La gestione degli errori migliora anche. Usa controlli condizionali per prevenire divisioni per zero o accessi fuori dai limiti dell'array. La logica a scala manca di gestione strutturata delle eccezioni, causando arresti imprevedibili del controllore.
Studi di casi di ingegneria reale con metriche dettagliate
| Caso | Industria | Edizione Originale | Risultato ST |
|---|---|---|---|
| Linea di Pressatura Automobilistica | USA Manufacturing | 1.240 gradini della scala, scansione da 48 ms | Scansione da 31 ms, 64% meno interruzioni |
| Reattore Farmaceutico | Switzerland Chemical | Deviazione di temperatura ±1,1°C | Deviazione ±0,2°C, riduzione del lotto di 1,6h |
| Imbottigliamento ad alta velocità | Italia Bevande | 9 inceppamenti per turno, 81% di efficienza | 1 inceppamento per turno, 94% di efficienza |
| SCADA per trattamento acqua | Australia Municipale | 400 gradini ridondanti, alto consumo d’acqua | Riduzione del 17% dell’acqua, risposta HMI più veloce |
Debugging del testo strutturato: strumenti, breakpoint ed espressioni di watch
La maggior parte degli IDE moderni (TIA Portal, TwinCAT, CODESYS) supporta il debug online di ST. Imposta breakpoint su linee specifiche. Quando il PLC raggiunge un breakpoint, la scansione si ferma e puoi ispezionare i valori delle variabili. Questa funzione aiuta a individuare condizioni di gara. Tuttavia, usa i breakpoint con cautela nei task critici per il tempo.
Le espressioni di watch si rivelano più utili per il monitoraggio in tempo reale. Crea una tabella di watch con variabili ST, comprese le calcolazioni intermedie. Ad esempio, monitora "Temp_PV * 0.9 + Temp_SP * 0.1" senza modificare il codice. La logica a scala non può valutare tali espressioni senza aggiungere gradini temporanei.
Usa blocchi funzione di logging all’interno di ST. Scrivi eventi critici in un buffer PLC o su scheda SD. Per una linea di confezionamento recente, i log hanno mostrato esattamente il passo e lo stato dei sensori 50 ms prima del guasto, riducendo l’analisi della causa principale da giorni a ore.
Best practice per installazione e messa in servizio di progetti basati su ST
- Separa il codice in task ciclici e basati su eventi – Inserisci la logica ST veloce (controllo del movimento) in un task da 1-2 ms. Inserisci la logica lenta (HMI) in un task da 50-100 ms.
- Implementa il monitoraggio del tempo di esecuzione – Aggiungi timer all’inizio e alla fine di ogni blocco ST. Imposta flag diagnostici se vengono superate le soglie.
- Valida dinamicamente i limiti degli array – Controlla sempre gli indici prima di accedere agli array per evitare guasti del controller.
- Usa variabili persistenti per dati retentivi – Dichiara variabili ST con l’attributo "RETAIN" per la sopravvivenza al ciclo di alimentazione.
- Blocchi funzione della libreria documenti – Aggiungi intestazioni di commento con ingressi, uscite ed esempi d’uso.
Opinione di esperti: il futuro dei linguaggi di programmazione industriale
Il testo strutturato diventerà il linguaggio principale per i nuovi progetti di automazione entro il 2030. La logica a scala rimane ottimale per la logica booleana discreta, le catene di arresto di emergenza e i semplici interblocchi dei nastri trasportatori. I team di ingegneria più efficienti adottano un modello ibrido: scala per la sicurezza e la logica a livello hardware, ST per algoritmi, gestione dei dati e coordinamento dei dispositivi.
L’ascesa degli assistenti di codice AI accelererà l’adozione di ST. I grandi modelli linguistici generano template ST accurati per schemi comuni. Tuttavia, gli ingegneri professionisti devono validare il codice generato per i tempi di scansione e i casi limite. L’integrazione di ST con i digital twin permette di testare la logica su macchine virtuali prima della messa in servizio fisica, riducendo i tempi di avvio del 30-40%.
Soluzioni per Sfide Comuni di Ingegneria
- Il firmware legacy dei PLC non supporta ST: Aggiorna a un controller moderno o usa un gateway middleware. Sostituisci gradualmente i PLC legacy.
- Il debug con linguaggi misti confonde i tecnici: Crea un documento di mappatura che mostri quali funzioni ST corrispondono ai gradini ladder originali. Usa nomi di variabili identici.
- Modifiche online al codice ST causano reset imprevisti: Usa funzionalità di download incrementale. Esegui modifiche ST durante i tempi di fermo programmati e testa prima in simulazione.
Domande Frequenti (FAQ)
Q1: Qual è la reale differenza di tempo di scansione tra ladder e ST per un programma di 1000 gradini?
A: Basandosi su test con un Rockwell CompactLogix L33ER, un programma ladder di 1000 gradini con booleani e calcoli misti si esegue in 21 ms. La stessa funzionalità in testo strutturato si esegue in 14 ms, un miglioramento del 33%. Per un programma con 200 loop PID, ST completa in 48 ms contro 89 ms per il ladder.
Q2: Il testo strutturato può gestire interrupt hardware (ad esempio eventi di contatori ad alta velocità)?
A: Sì. La maggior parte dei PLC moderni consente codice ST all’interno di task di interrupt. Su un Siemens S7-1200, assegna un interrupt hardware a un OB di interrupt ciclico e scrivi ST all’interno di quell’OB. Assicurati che il codice ST venga eseguito entro il budget di tempo dell’interrupt (tipicamente sotto i 200 µs). Evita cicli o calcoli lunghi nelle routine di interrupt.
Q3: Qual è il modo migliore per formare un team di elettricisti a supportare il codice ST?
A: Usa un approccio in tre fasi. Fase 1 (1 settimana): insegna la sintassi ST e la logica base IF/THEN usando esercizi con simulatore. Fase 2 (2 settimane): fai modificare agli elettricisti blocchi ST esistenti per semplici cambiamenti di parametri. Fase 3 (continuativa): affianca ogni elettricista a un ingegnere di controllo durante la messa in servizio. Fornisci una scheda di riferimento rapido stampata per le istruzioni ST. Questo metodo produce competenze di troubleshooting competenti entro un mese.
