Unit Kipas Honeywell FS-FANWR-24R 24V DC

Unit Kipas Ganda 24V DC dengan Pemantauan Kecepatan

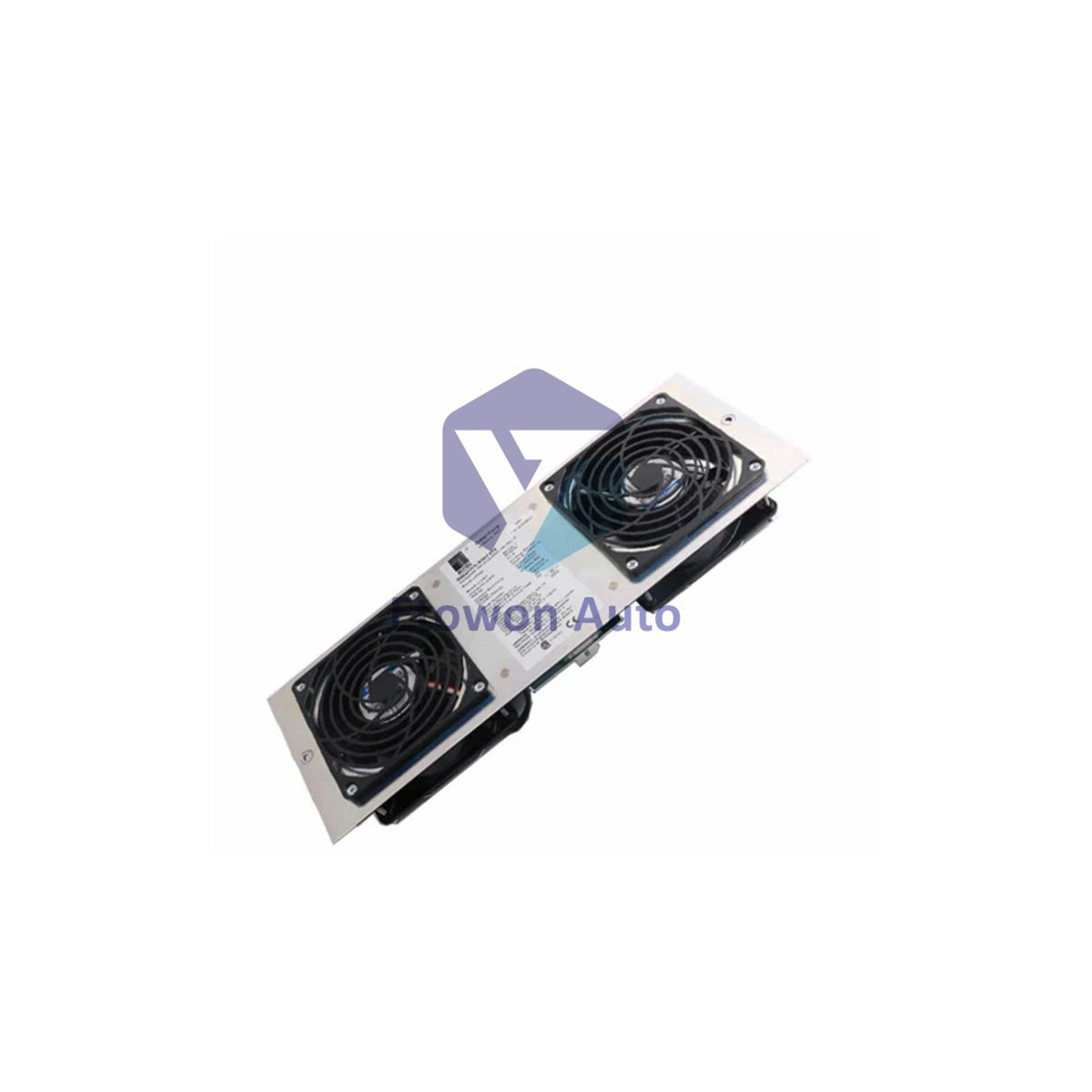

Honeywell FS-FANWR-24R adalah unit kipas 24V DC yang berisi dua kipas Papst yang dipasang pada pelat dengan PCB 07209.

Komponen Rangkaian Kipas

• Dua kipas bantalan bola Papst 4184N/17X untuk operasi tahan lama yang andal
• PCB 07209 menghasilkan sinyal status kipas dan mengendalikan LED status
• Pelindung jari Papst LZ30 di kedua sisi untuk perlindungan keselamatan
• Konektor 4 kutub untuk daya eksternal 24V DC dan kabel umpan balik

Indikasi Status Kipas

• LED hijau menyala di samping setiap kipas saat kecepatan melebihi minimum
• Kontak umpan balik tertutup hanya saat kedua kipas berputar di atas 1.500 ±100 RPM
• Konfirmasi visual langsung tentang kondisi kipas
• Elektronik menghasilkan sinyal status untuk pemantauan jarak jauh

Spesifikasi Teknis

• Merek: Honeywell
• Model: FS-FANWR-24R
• Persetujuan: CE, UL, FM
• Perlindungan masuk: IP20

Kebutuhan Daya

• Voltase: 24V DC nominal, rentang 12-29V DC
• Konsumsi daya: 9,5 W
• Tidak ada proteksi polaritas terbalik - perhatikan pemasangan kabel yang benar

Spesifikasi Kinerja

• Aliran udara: 360 m³/jam (211,8 CFM) untuk unit lengkap
• Tingkat kebisingan: 52 dB untuk unit lengkap
• Kecepatan kipas nominal: 3.200 RPM
• Kecepatan minimum untuk umpan balik: 1.500 ±100 RPM

Siklus Hidup & Lingkungan

• Umur pada 40°C: 85.000 jam
• Umur pada 75°C: 37.500 jam
• Suhu operasi: -30°C hingga +75°C (-22°F hingga +167°F)

Rating Kontak Umpan Balik

• Voltase maksimum yang dapat dialihkan: 300V DC / 240V AC
• Arus maksimum yang dapat dialihkan: 0,5 A
• Daya maksimum yang dapat dialihkan: 10 W
• Kontak tertutup saat kedua kipas beroperasi dengan benar

Spesifikasi Konektor

• Panjang pengupasan kabel: 7 mm
• Torsi pengencangan: 0,4-0,5 Nm
• Jenis obeng: SD 0,6 x 3,5 - DIN 5264
• Konektor 4 kutub untuk daya dan sinyal umpan balik

Dimensi Fisik

• Dimensi: 391 × 142 × 51 mm (P × L × T)
• Dimensi: 15,4 × 5,59 × 2,01 inci
• Berat: 1,7 kg
• Desain terpasang pada pelat untuk pemasangan kabinet yang mudah

Pemasangan & Pengemasan

• Termasuk unit kipas lengkap dengan kipas dan PCB yang sudah terpasang
• Konektor 4 kutub untuk kabel lapangan
• Siap untuk pemasangan kabinet
• Pengiriman: FedEx, UPS, DHL ke seluruh dunia

FAQ

• T: Bagaimana cara kerja kontak umpan balik?
  J: Kontak tertutup hanya saat kedua kipas melebihi 1.500 RPM. Ini memastikan pendinginan yang memadai sebelum mengaktifkan operasi sistem.
• T: Bisakah saya mengganti kipas secara individual?
  J: Ya. FANWR-24R menggunakan kipas Papst 4184N/17X standar. Ganti dengan model yang sama untuk mempertahankan kinerja dan kalibrasi umpan balik.
• T: Apa yang terjadi jika salah satu kipas gagal?
  J: LED di samping kipas yang gagal akan mati dan kontak umpan balik terbuka, menandakan kondisi kerusakan yang memerlukan perawatan.
