Modul Keluaran AC Allen-Bradley 1769-OA16/A | 16-Titik

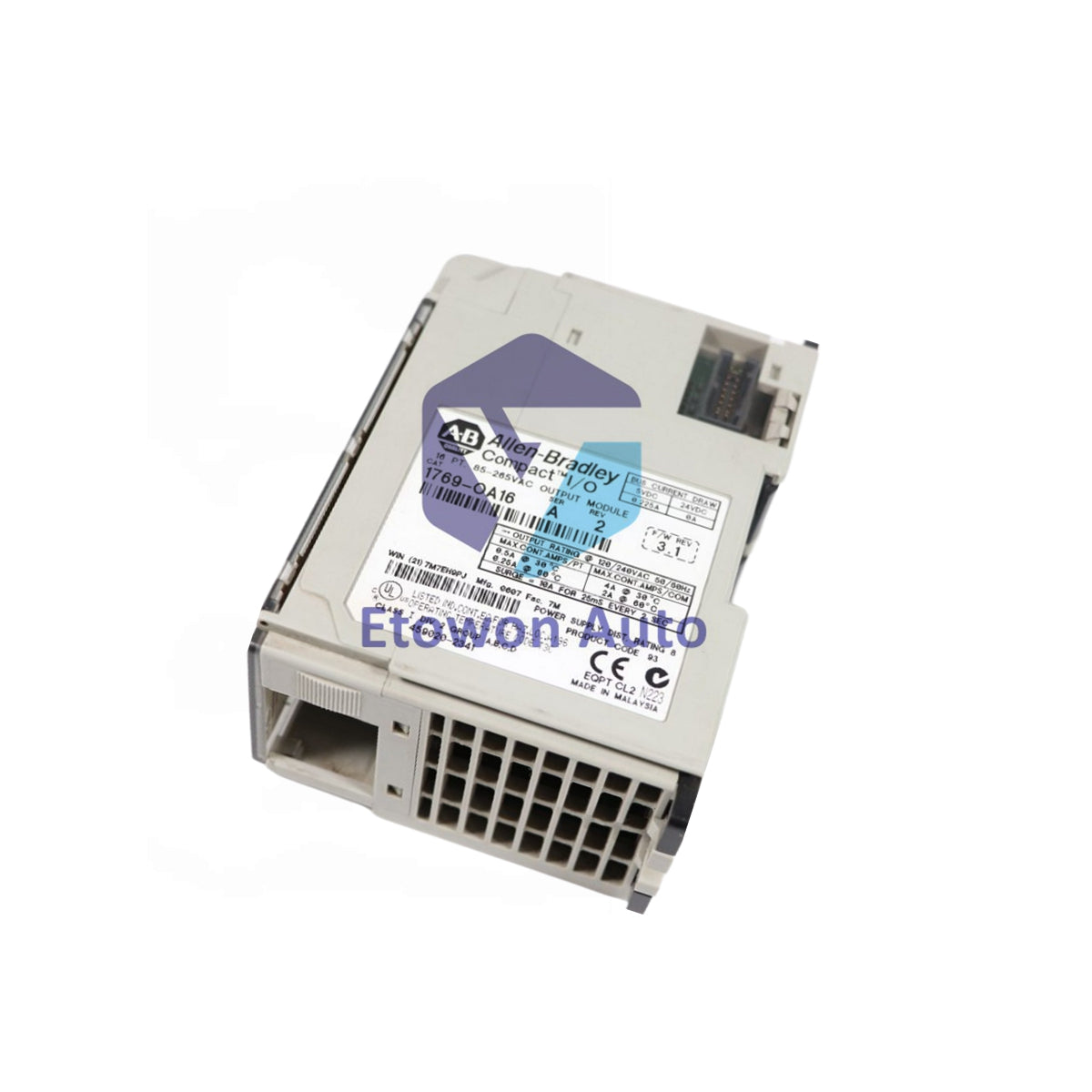

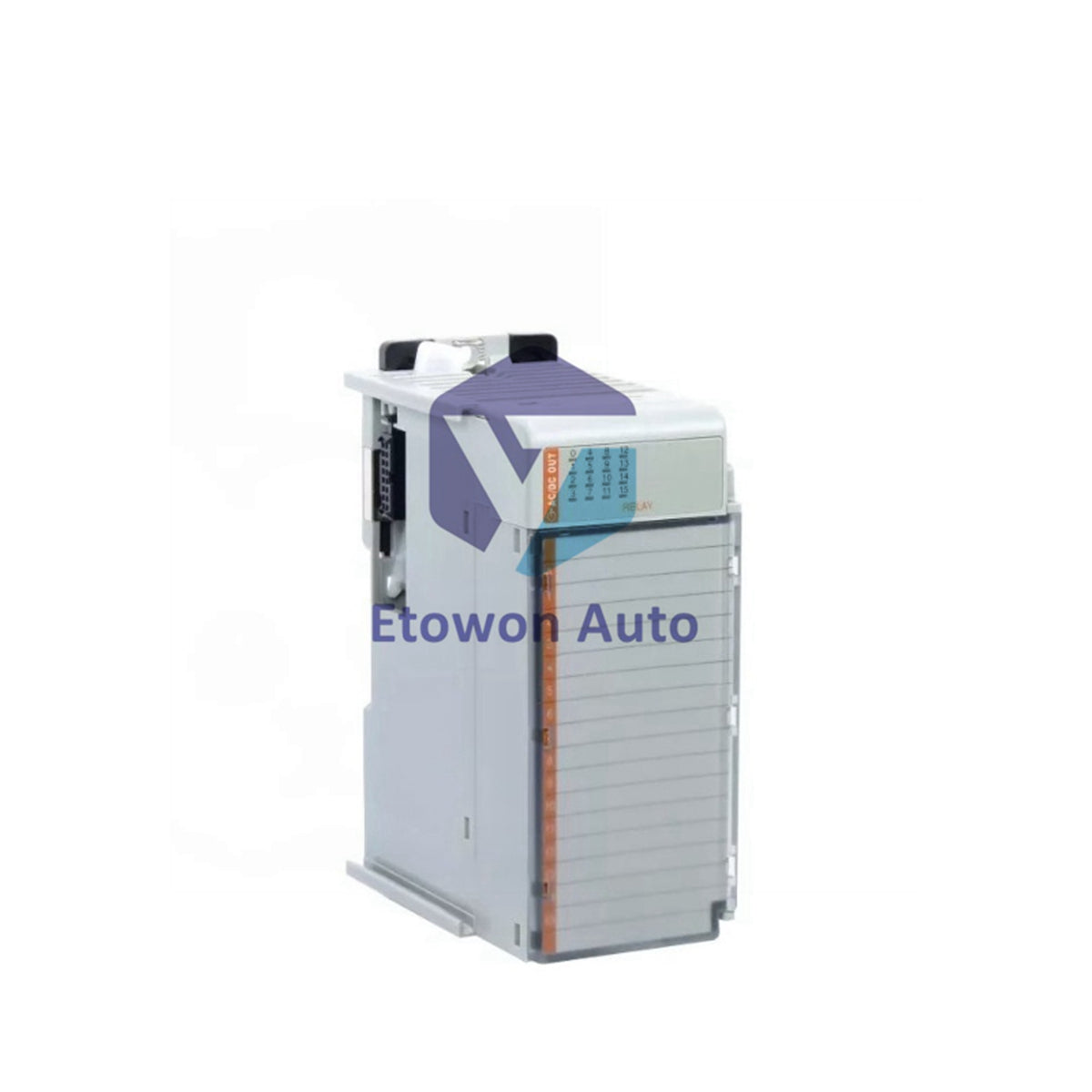

Modul Keluaran AC Allen-Bradley 1769-OA16/A

Allen-Bradley 1769-OA16/A adalah modul keluaran AC 16 titik yang handal, dirancang untuk sistem CompactLogix. Modul yang kokoh ini memberikan kinerja yang mantap untuk pengalihan beban AC dengan isolasi yang sangat baik dan umur operasi yang panjang.

Identifikasi Produk

• Produsen: Allen-Bradley
• Nomor Model: 1769-OA16/A
• Jenis Modul: Keluaran AC 16 Titik
• Kecocokan Sistem: CompactLogix
• Pilihan Pemasangan: Rel DIN atau panel

Spesifikasi Listrik

• Tegangan Nominal: 120V AC atau 240V AC
• Kebocoran Saat Mati: 2,0mA @132V AC
• Arus Lonjakan: 5A selama 25ms, dapat diulang
• Penurunan Tegangan Saat Hidup: 1,5V puncak @2A
• Arus Backplane: 225mA @5,1V DC

Kapasitas Beban

• Beban Saluran @60°C: 0,25A per saluran
• Beban Saluran @30°C: 0,50A per saluran
• Beban Modul @60°C: 2,0A total
• Beban Modul @30°C: 4,0A total
• Penundaan Pembaruan: Respon ON/OFF 8,3ms

Spesifikasi Fisik

• Dimensi: 118mm × 35mm × 90mm
• Berat: 0,28 kg (0,61 lb)
• Lebar Slot: Memerlukan 1,5 slot
• Ukuran Kabel: 22-14 AWG padat, 22-16 AWG serabut
• Pemasangan: Rel DIN atau panel

Spesifikasi Lingkungan

• Suhu Operasi: -20°C sampai +60°C
• Rentang Kelembapan: 5% sampai 95% tanpa kondensasi
• Rating Getaran: 5g @10-500 Hz
• Ketahanan Guncangan: 30g panel, 20g rel DIN
• Rating MTBF: Keandalan 150.000 jam

Isolasi & Keamanan

• Isolasi Dasar: Rating 265V AC
• Isolasi Diperkuat: Rating 150V AC
• Standar Keamanan: Sesuai standar industri
• Perlindungan: Beban lebih dan lonjakan
• Siklus Hidup: 10 juta operasi

Integrasi Sistem

• Modul Maksimal: 8 per catu daya
• Daya yang Cocok: 1769-PA2, PB2, PA4, PB4
• Konfigurasi: Perangkat lunak CompactLogix
• Komunikasi: Integrasi backplane
• Perluasan: Sistem CompactLogix

Persyaratan Pemasangan

• Pemasangan: Rel DIN atau pemasangan panel
• Pemasangan Kabel: Praktik industri standar
• Catu Daya: Seri 1769 yang cocok
• Jarak: Memerlukan lebar 1,5 slot
• Lingkungan: Kondisi industri

Sertifikasi & Garansi

• Sesuai standar industri
• Isolasi keamanan bersertifikat
• Standar EMC disetujui
• Teruji kualitas untuk keandalan
• Garansi Produsen 1 Tahun

Isi Paket

• Modul Allen-Bradley 1769-OA16/A
• Dokumentasi pemasangan
• Spesifikasi teknis
• Aksesori pemasangan
• Sertifikat kepatuhan

Contoh Penggunaan

• Pengendalian Beban AC Industri: Allen-Bradley 1769-OA16/A menyediakan kendali keluaran AC yang handal untuk penggerak motor, katup solenoid, dan penerangan industri dalam otomasi manufaktur, dengan 16 titik keluaran dan siklus hidup operasi 10 juta kali untuk keandalan jangka panjang di lingkungan industri yang menuntut.

Pertanyaan yang Sering Diajukan

• Tegangan apa yang didukung?
  Operasi 120V AC dan 240V AC.
• Berapa siklus hidup modul?
  Dinilai untuk 10 juta operasi.
• Berapa banyak modul per catu daya?
  Mendukung hingga 8 modul per catu daya.

Unduh Dokumentasi

Unduh PDF Spesifikasi Produk Lengkap
