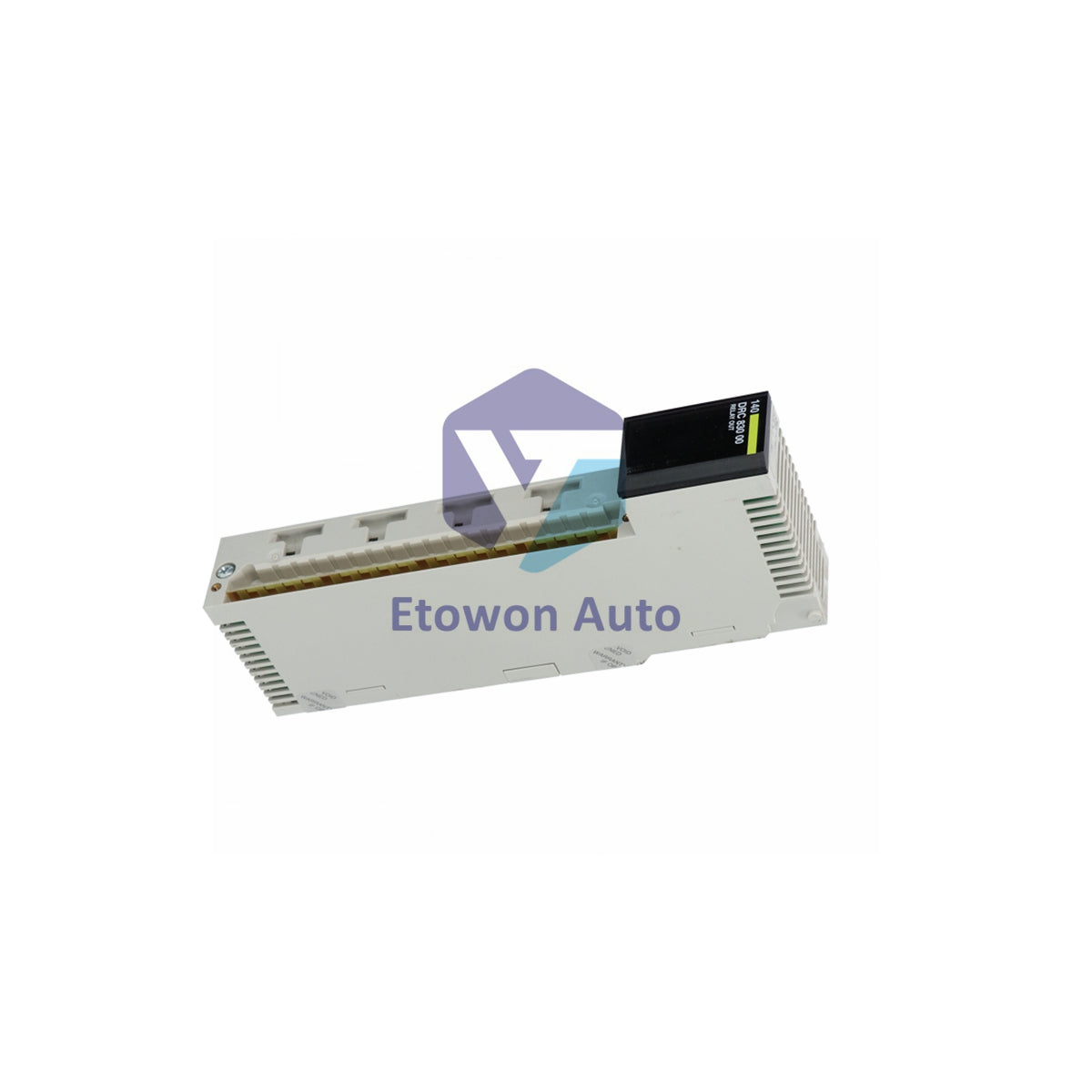

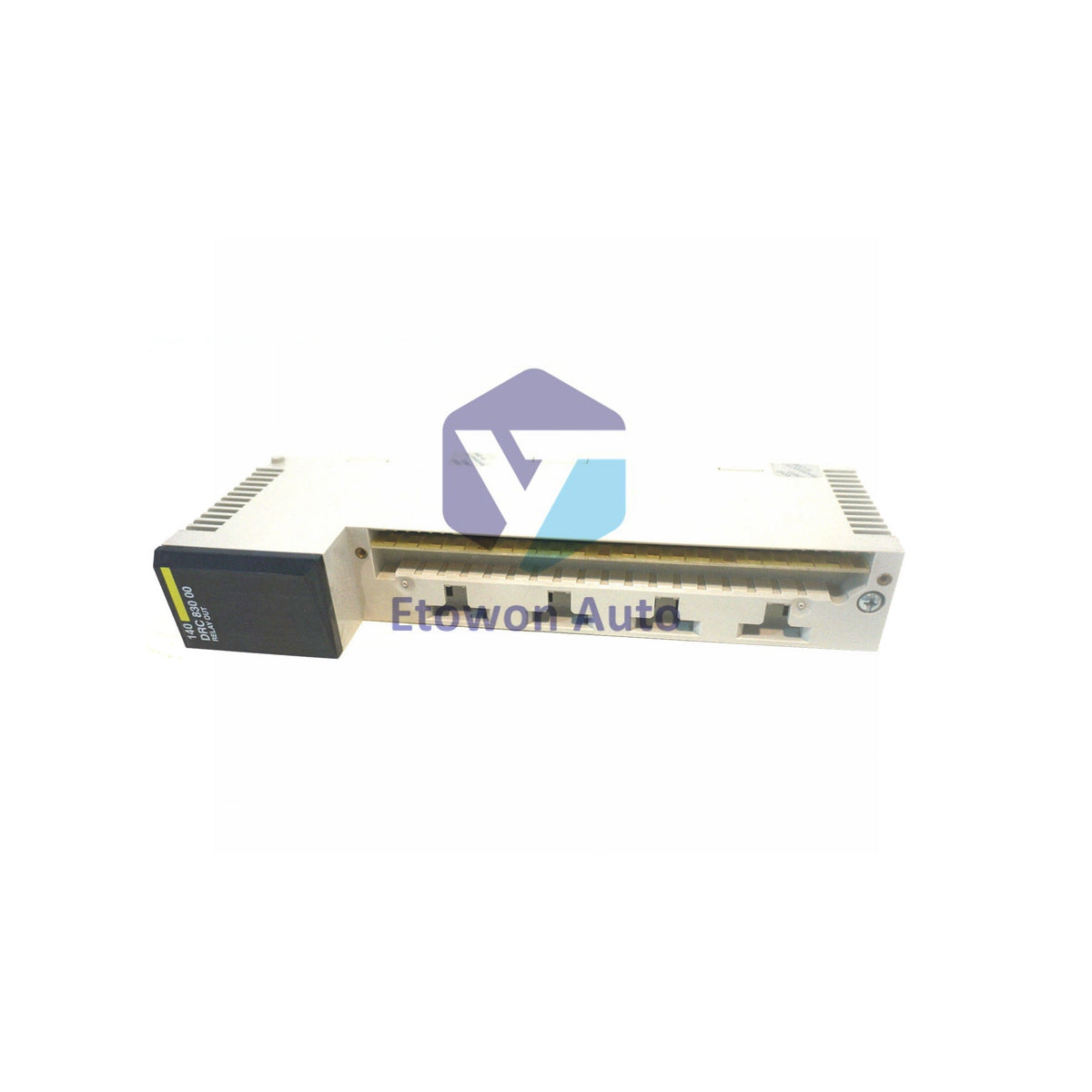

Modul Penghitung Kecepatan Tinggi 140EHC10500 Schneider

Schneider Electric Modicon Quantum 140EHC10500 Modul Penghitung Kecepatan Tinggi

140EHC10500 adalah modul penghitung kecepatan tinggi dari platform otomasi Schneider Electric Modicon Quantum. Counter inkremental diskrit 5 saluran ini beroperasi hingga frekuensi penghitung 100.000 Hz (100kHz) dengan 8 output FET dan sertifikasi kelautan luas.

Fitur Utama

• 5 saluran penghitung kecepatan tinggi dengan frekuensi maksimum 100kHz
• 8 input diskrit dan 8 output FET
• Counter inkremental diskrit tipe dengan siklus kerja 1/1
• Perlindungan hubung singkat internal pada output
• Format data 32-bit (2147483647 desimal)
• 5 LED status saluran untuk pemantauan
• Sertifikasi kelautan luas: ABS, DNV, GL, LR, RINA, RRS

Spesifikasi Teknis

• Merek: Schneider Electric
• Seri: Modicon Quantum
• Model: 140EHC10500
• Jenis Produk: modul penghitung kecepatan tinggi
• Saluran: 5 saluran penghitung
• Input: 8 input diskrit
• Output: 8 output FET
• Frekuensi Penghitung: 100.000 Hz (100kHz)
• Jenis Input Penghitung: counter inkremental diskrit
• Tegangan Input Penghitung: 30V DC maks
• Arus Input Penghitung: 7 mA
• Siklus Kerja: input counter 1/1
• Arus Input Diskrit: 5 mA
• Ambang Operasi (HIDUP): 15-30V mode single ended
• Ambang Operasi (MATI): 3-5V mode single ended
• Tegangan Output FET: 0V mati, 20-30V hidup
• Arus Beban: 0.21 A
• Arus Bocor Maksimum: 0.1 mA dalam keadaan mati
• Penurunan Tegangan Maksimum: <1.25V dalam keadaan aktif
• Format Data: 32-bit (2147483647 des), 16-bit (65535 des)
• Persyaratan Pengalamatan: 12 kata output, 12 kata input
• Isolasi antara saluran dan bus: 500Vrms selama 60 detik
• Tipe Kesalahan: Kehilangan daya medan output
• Perlindungan Output: Perlindungan hubung singkat internal
• Dissipasi Daya: ≥6W
• Kebutuhan Arus Bus: 250 mA
• Persyaratan Daya Eksternal: 19.2-30V DC
• Konsumsi Arus: ≤1140 mA pada 24V DC
• Tipe Rak: Lokal, Terdistribusi, Jarak Jauh
• Format Modul: Standar

Indikator LED

• 5 LED status saluran untuk pemantauan saluran individual

Spesifikasi Lingkungan

• Suhu Operasi: 0 hingga 60°C (32 hingga 140°F)
• Suhu Penyimpanan: -40 hingga 85°C (-40 hingga 185°F)
• Kelembaban Relatif: 95% tanpa kondensasi
• Ketinggian Operasi: hingga 5000 m (16404 ft)
• Ketahanan terhadap Pelepasan Elektrostatik: 4 kV kontak, 8 kV udara (IEC 801-2)
• Ketahanan terhadap Medan Elektromagnetik: 9.1 V/m (10 V/m) 80-1000 MHz (IEC 801-3)

Paket Termasuk

• 1x Schneider Electric 140EHC10500 modul penghitung kecepatan tinggi
• Dokumentasi instalasi

Dimensi Paket

• Tinggi: 4.6 cm (1.81 in)
• Lebar: 16.0 cm (6.30 in)
• Panjang: 31.0 cm (12.20 in)
• Berat Paket: 520 g (18.3 oz)

Pengiriman

• FedEx, UPS, DHL ekspres ke seluruh dunia
• Dikirim dalam 24 jam dari stok
• Pengiriman darat tersedia

GTIN

3595861000124

FAQ

1. Apa nomor bagian untuk modul penghitung kecepatan tinggi ini?

Nomor bagiannya adalah 140EHC10500.

2. Berapa frekuensi penghitung maksimum dari 140EHC10500?

Beroperasi hingga 100.000 Hz (100kHz) dengan 5 saluran penghitung inkremental diskrit.

3. Sertifikasi kelautan apa yang dimiliki modul ini?

Ini disertifikasi oleh ABS, DNV, GL, LR, RINA, dan RRS untuk aplikasi kelautan.
