Comprendiendo la Redundancia en Sistemas de Control Modernos (PLC/DCS)

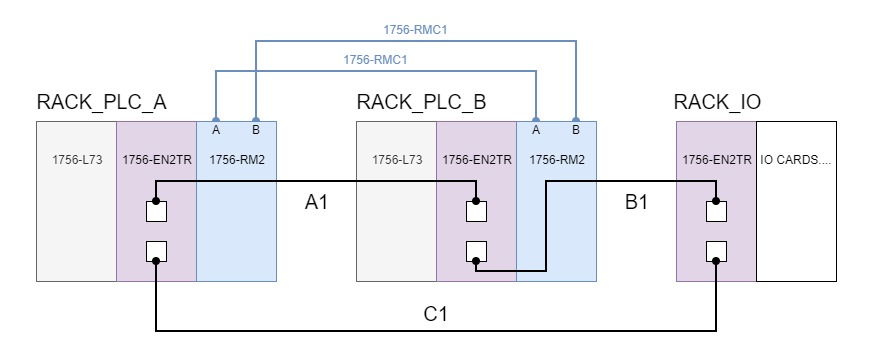

En la automatización industrial de alta responsabilidad, una arquitectura redundante asegura la continuidad del proceso. Las plataformas Rockwell ControlLogix suelen combinarse con módulos de redundancia basados en chasis para permitir conmutaciones sin interrupciones. Sin embargo, incluso los sistemas maduros presentan fallas. Según la experiencia en campo, aproximadamente el 70 % de los problemas de redundancia se deben a desajustes en la configuración o a diferencias en la versión del firmware entre el chasis principal y el secundario.
Por lo tanto, primero debemos verificar que ambos controladores ejecuten revisiones idénticas del firmware. Además, revise que los módulos de redundancia (1757-SRM) estén firmemente asentados y que el enlace de fibra óptica funcione dentro de márgenes aceptables de pérdida de señal, típicamente por debajo de 3 dB.
Paso 1: Validar la Integridad del Hardware y la Conexión de Fibra
Comience inspeccionando la capa física. Conectores flojos o extremos de fibra contaminados causan pérdidas intermitentes de sincronización. Use un medidor de potencia óptica para medir los niveles de recepción; cualquier valor peor que -5 dBm requiere limpieza o reemplazo del cable. En una ocasión resolvimos una falla recurrente de conmutación en una planta química simplemente reterminando un conector SC polvoriento: la señal mejoró de -8 dBm a -1.5 dBm.
Paso 2: Comparar Firmas y Marcas de Tiempo del Programa
Abra RSLogix 5000 (o Studio 5000) y conéctese a ambos chasis. Verifique la suma de comprobación del proyecto y la revisión mayor/menor. Una diferencia tan trivial como una marca de tiempo distinta en una subrutina puede bloquear la sincronización. En un caso de una línea de ensamblaje automotriz, el controlador secundario tenía una rutina AOI más antigua, lo que causaba un retraso en la conmutación de 500 ms, muy por encima de los 100 ms requeridos. Tras alinear la lógica, el tiempo de conmutación bajó a 30 ms.
Paso 3: Examinar las Banderas de Configuración del Módulo de Redundancia
Navegue a la pestaña Propiedades de Redundancia. Confirme que "Redundancia Activada" esté marcada y que los números de ranura del chasis coincidan con la disposición física. Una configuración de ranura desalineada genera un código de falla 0x12 (Desajuste del Módulo de Redundancia). Siempre verifique estos parámetros durante la puesta en marcha.
Caso de Aplicación: Control de Oleoductos y Gasoductos
Un operador de transporte medio reportó apagones inesperados del controlador principal cada 72 horas. Nuestro equipo analizó los registros de eventos y descubrió que una carga programada de archivo EDS desde un HMI aumentaba temporalmente la utilización de la CPU por encima del 85 %, causando la caída del paquete de salud. Al implementar una solicitud de datos regulada y aumentar el tiempo de espera del apretón de manos de redundancia de 150 ms a 250 ms, el sistema alcanzó una disponibilidad del 99.98 % durante seis meses.
Escenario de Solución: Actualización de Planta de Tratamiento de Agua
Durante una migración de DCS, los ingenieros reemplazaron PLC-5 antiguos por pares redundantes ControlLogix. Sin embargo, la conmutación fallaba frecuentemente durante arranques de bombas de alto caudal. Las transientes de corriente inducían bucles de tierra, corrompiendo los paquetes de sincronización. La instalación de acondicionadores de señal aislados y la adición de cuentas de ferrita en los cables de parche de fibra óptica eliminaron el problema. Los datos posteriores a la mejora mostraron cero fallas de conmutación en 1,200 ciclos de arranque/parada.
Aplicación Avanzada: Laminador en Caliente de Acería
Un productor de acero experimentaba conmutaciones aleatorias durante laminados de alto torque. El diagnóstico reveló que los accionamientos de corriente continua generaban interferencia electromagnética de hasta 15 V/m en los módulos 1757-SRM. Tras reencaminar los cables de fibra por conductos blindados con puesta a tierra de 360°, los errores de sincronización disminuyeron en un 97 %. La planta ahora registra más de 8,000 horas sin una sola conmutación no planificada.
Fabricación Discreta: Taller de Pintura Automotriz
En un taller de pintura con 120 robots, las pruebas de conmutación de redundancia mostraron pérdidas de sincronización cuando dos robots grandes aceleraban simultáneamente. Las armónicas de corriente causaban caídas de voltaje hasta 85 V en el bus de control. La instalación de un reactor de línea y un filtro activo de armónicos estabilizó la alimentación. Las pruebas posteriores confirmaron la finalización de la conmutación en 45 ms bajo carga robótica completa, superando la especificación de 100 ms.
Pasos de Instalación para una Redundancia Robusta
- Paso A – Puesta a tierra del chasis: Use una tierra de punto único con impedancia menor a 1 ohmio para evitar diferencias de potencial de tierra. Esto reduce el ruido en modo común en el enlace de sincronización.
- Paso B – Tendido de fibra: Mantenga los cables de fibra de sincronización separados de los cables de alimentación de motores al menos 30 cm. Si es inevitable cruzarlos, use conductos blindados.
- Paso C – Emparejamiento de módulos: Inserte ambos módulos 1757-SRM del mismo lote de fabricación. Lotes diferentes pueden tener variaciones sutiles en componentes que afectan el tiempo. Documente los números de serie para trazabilidad.
- Paso D – Alineación del firmware de redundancia: Confirme que los controladores primario y secundario ejecuten revisiones idénticas del firmware (mayor.menor.parche). Una diferencia en el nivel de parche puede impedir la sincronización.
- Paso E – Redundancia del enlace de sincronización: Para aplicaciones críticas, considere instalar pares dobles de fibra en una topología de anillo redundante. Esto proporciona conmutación automática de ruta si una fibra se daña.
Tendencia Industrial: De la Redundancia a la Autonomía Previsible
A medida que las fábricas adoptan el IIoT, los PLC redundantes deben integrarse con análisis en la nube. Las recientes actualizaciones de Studio 5000 de Rockwell incluyen objetos diagnósticos mejorados que predicen la salud de la conmutación. En mi opinión, los equipos de mantenimiento deberían ahora monitorear el "margen de sincronización" como indicador clave de desempeño, similar a seguir la vibración de motores servo. Un margen por debajo del 15 % indica falla inminente; el reemplazo proactivo durante paradas programadas evita interrupciones no planificadas.
Soporte Global para Repuestos Críticos de Automatización – Asistencia 7/24
Entendemos que un módulo de redundancia fallido puede detener la producción. Por ello, mantenemos en stock módulos genuinos Allen‑Bradley (series 1756, 1757), monitores de vibración Bently Nevada, GE Fanuc RX3i, Emerson Ovation y ABB Bailey Infi 90. Nuestro inventario incluye más de una docena de marcas de control industrial. Para necesidades urgentes, colaboramos con DHL, FedEx y UPS para ofrecer despachos el mismo día y opciones de transporte aéreo — entrega en 24 a 48 horas a nivel mundial.
Logística Acelerada en Acción
Solo en el último trimestre, procesamos 47 pedidos de emergencia para módulos de redundancia. Por ejemplo: un minero canadiense de arenas bituminosas necesitaba un módulo 1757-SRM un viernes por la noche. Lo despachamos desde Houston a las 8 PM CST vía FedEx Priority Overnight; llegó a Fort McMurray a las 9 AM del sábado. La producción se reanudó en menos de 2 horas tras la entrega.
Preguntas Frecuentes (FAQ)
-
P: ¿Cuál es la causa más común de falla en la conmutación de redundancia ControlLogix?
R: La descoordinación del firmware entre el chasis primario y secundario representa casi la mitad de los casos. Siempre verifique que ambos controladores ejecuten firmware idéntico y que los archivos EDS del módulo de redundancia estén actualizados. -
P: ¿Cómo puedo medir si mi enlace de fibra para sincronización está en buen estado?
R: Use un equipo de prueba de pérdida óptica (OLTS) para medir la atenuación. La pérdida aceptable para multimodo de corto alcance (850 nm) es menor a 2 dB. También inspeccione el LED frontal del 1757-SRM: un verde fijo "SYNC OK" indica conectividad adecuada. -
P: ¿Ofrecen envío acelerado para módulos de redundancia de reemplazo?
R: Sí. Enviamos vía DHL Express o FedEx Priority. Por ejemplo, un Allen‑Bradley 1757-SRM pedido antes de las 2 PM EST suele llegar a Europa o Asia en dos días hábiles.
En resumen, las fallas en la conmutación de redundancia rara vez resultan de un solo evento catastrófico. Surgen de factores acumulativos: ópticas sucias, firmware desajustado o anomalías en la puesta a tierra. Adoptando una rutina sistemática de inspección (hardware, configuración, ambiente) y asociándose con un proveedor que ofrece soporte 24/7 y logística rápida, protege su producción contra paradas inesperadas.
Nota del autor: En la última década, he visto cómo un retraso de conmutación de 300 ms puede costar a una refinería 50,000 dólares en producción perdida. Invertir en una puesta en marcha adecuada y usar repuestos auténticos de distribuidores confiables se paga muchas veces.
