Comprendiendo los Roles Distintos del PLC y DCS en la Industria Moderna
En el ámbito de la automatización industrial, los Controladores Lógicos Programables (PLC) y los Sistemas de Control Distribuido (DCS) funcionan como el sistema nervioso central para las operaciones de manufactura y procesos. Los PLC se suelen emplear para tareas de control discretas y de alta velocidad, como líneas de ensamblaje, maquinaria de embalaje y células robóticas. Por otro lado, las plataformas DCS están diseñadas para procesos complejos y continuos, como la refinación de petróleo, la mezcla química y la generación de energía. Reconocer esta distinción funcional es el primer paso para diagnosticar fallas específicas en módulos, ya que el contexto operativo influye mucho en el tipo de estrés que soporta un módulo de control.
Modos Comunes de Fallas en Hardware de PLC y DCS
Tras años de trabajo práctico con sistemas de proveedores importantes como Allen-Bradley, Siemens y Yokogawa, he observado que las fallas en módulos rara vez ocurren sin advertencia. Los problemas más frecuentes incluyen la degradación de la fuente de alimentación, que puede causar un comportamiento errático del procesador, y daños en los canales de entrada/salida (E/S) debido a sobretensiones o cortocircuitos. También son comunes las fallas en la red de comunicación, como paquetes perdidos o datos corruptos en enlaces como Profibus o ControlNet. Factores ambientales —altas temperaturas ambientales, acumulación de polvo y vibración— aceleran el envejecimiento de los componentes. Por ejemplo, los condensadores electrolíticos en las fuentes de alimentación tienen una vida útil que se reduce casi un 50% por cada aumento de 10°C sobre su temperatura de operación nominal.
Un Enfoque Sistemático para la Solución de Problemas en Módulos de Control

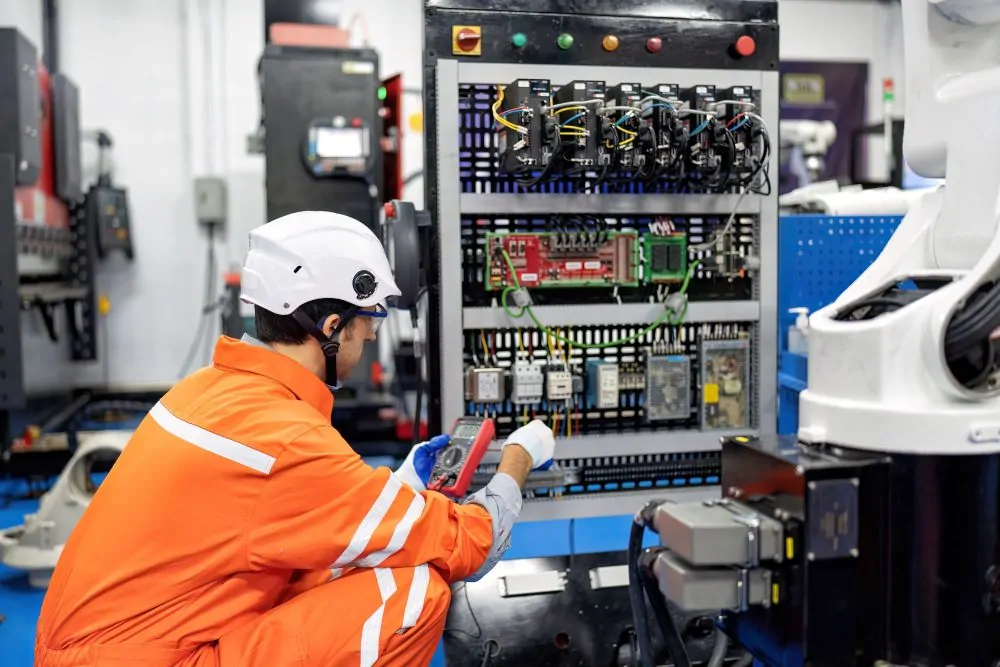

La solución efectiva de problemas requiere una metodología lógica y paso a paso. Comience con una inspección visual del módulo y su entorno. Busque signos de sobrecalentamiento, como placas de circuito descoloridas, condensadores abultados o terminales de cableado sueltos. Luego, verifique la integridad de la fuente de alimentación. Usando un multímetro digital, confirme que el voltaje en el backplane del módulo sea estable y esté dentro del rango especificado por el fabricante —típicamente 24V DC ±10% para la mayoría de los módulos de E/S.
Después de confirmar la alimentación, examine los indicadores de estado de comunicación. La mayoría de los módulos modernos cuentan con luces LED de estado; una luz roja intermitente o fija suele indicar una falla de hardware o un desajuste de configuración. Consulte el registro de diagnóstico del módulo a través del software de programación. Por ejemplo, en un sistema Rockwell Automation ControlLogix, la pestaña Información del Módulo dentro de Studio 5000 proporciona códigos de falla detallados y contadores para errores de comunicación. Si el problema apunta a un punto específico de E/S, realice una prueba de continuidad en el cableado de campo para descartar un cortocircuito o una conexión abierta.
Finalmente, si el módulo no responde, intente un ciclo de energía controlado del chasis. Sin embargo, asegúrese de que esta acción no comprometa la seguridad de la planta. Si el problema persiste después de volver a colocar el módulo y revisar todas las conexiones, es probable que el hardware esté dañado y requiera reemplazo.
Buenas Prácticas para la Instalación y Cableado de Módulos
Prevenir siempre es mejor que curar. Al instalar un nuevo módulo PLC o DCS, siga estas pautas de cableado para mejorar la longevidad. Use siempre cables trenzados y apantallados para señales analógicas, conectando la pantalla a tierra en un solo punto para evitar bucles de tierra. Mantenga separación física entre las líneas de alimentación de CA y los cables de señal de bajo voltaje DC; se recomienda una distancia mínima de 200 mm (8 pulgadas). Además, asegúrese de que todos los módulos estén firmemente asentados en el backplane y que las pestañas de bloqueo estén enganchadas para evitar desconexiones por vibración. Después de la instalación, realice una verificación exhaustiva punto a punto de todo el cableado de campo contra los diagramas de ingeniería antes de energizar el sistema.
Caso de Aplicación: Resolviendo Fallas Intermitentes en una Unidad de Dosificación Química
Un fabricante de productos químicos especializados experimentaba paradas aleatorias de su skid de dosificación controlado por PLC, lo que resultaba en lotes fuera de especificación y 12 horas de tiempo muerto no planificado al mes. Los diagnósticos iniciales apuntaron al módulo de salida analógica responsable de controlar la velocidad de la bomba dosificadora. Nuestro equipo realizó un análisis detallado usando un registrador de datos en los rieles de alimentación del módulo. Los resultados mostraron caídas momentáneas de voltaje por debajo de 18V DC coincidiendo con la corriente de arranque de un compresor de refrigeración cercano. La solución consistió en instalar una fuente de alimentación regulada dedicada de 24V DC para el rack del PLC y añadir un reactor de línea al arrancador del compresor. Tras la implementación, el módulo analógico funcionó de manera confiable y el tiempo muerto atribuido a la unidad de dosificación se redujo en un 95%, ahorrando a la planta aproximadamente $150,000 anuales en materiales desperdiciados y producción perdida.
Tendencia Industrial: La Transición hacia Diagnósticos Predictivos y Remotos
El sector industrial avanza rápidamente de reparaciones reactivas a estrategias de mantenimiento predictivo. Los módulos modernos de PLC y DCS incorporan cada vez más sensores integrados y capacidades de diagnóstico. Por ejemplo, algunos módulos de entrada analógica de alta gama pueden ahora monitorear su propia temperatura interna y compararla con datos base. Esta información puede integrarse en un sistema central de gestión de activos (como AMS Suite de Emerson o Sitrain de Siemens) para predecir cuándo es probable que un módulo falle. En mi opinión profesional, las instalaciones que invierten en esta tecnología —incluso a modo piloto— obtienen una ventaja competitiva significativa. Pueden ordenar repuestos justo a tiempo y programar el cambio de módulos durante paradas planificadas, eliminando efectivamente el tiempo muerto no planificado del sistema de control. Esta transición requiere un cambio cultural en los equipos de mantenimiento, pasando de una mentalidad de "reparar cuando se rompe" a una de monitoreo y análisis continuo.
Escenario de Solución: Superando la Obsolescencia en una Línea de Procesamiento de Alimentos
Un importante productor de alimentos y bebidas enfrentó un desafío crítico cuando un procesador PLC clave en su línea de embotellado fue declarado fin de vida útil por el fabricante. Sin un repuesto exacto disponible, cualquier falla futura significaría semanas de inactividad. Diseñamos una ruta de migración hacia una plataforma de control modular y moderna. Durante la transición, implementamos una solución temporal usando un controlador DCS de repuesto de otra parte de la planta, reconfigurado para manejar la lógica discreta. Esta medida interina mantuvo la producción al 85% de capacidad mientras se integraba el nuevo sistema. La solución final incluyó fuentes de alimentación redundantes y una arquitectura de E/S con intercambio en caliente. El resultado fue un aumento del 30% en el rendimiento de la línea debido a velocidades de procesamiento más rápidas y una reducción del 50% en el tiempo medio de reparación (MTTR) para futuras incidencias en módulos.
Comentario de Expertos sobre la Mejora de la Confiabilidad del Sistema
Basado en amplia experiencia de campo, abogo por una visión holística de la salud del sistema de control. No basta con reemplazar un módulo defectuoso. Hay que investigar la causa raíz de su falla. ¿Fue una sobretensión? En ese caso, es necesario revisar la infraestructura de supresión de picos y puesta a tierra de la instalación. ¿Fue contaminación? Entonces hay que mejorar el sellado y la refrigeración del panel. Además, recomiendo encarecidamente mantener un inventario crítico de repuestos. Una buena regla general es tener al menos uno de cada tipo de fuente de alimentación, procesador y módulo común de E/S por cada diez instalados en la planta. Finalmente, invierta en capacitación práctica y regular para sus técnicos. Entender cómo usar herramientas de diagnóstico como osciloscopios para análisis de señales o analizadores de espectro para la salud de la red puede convertir a un buen técnico en uno excepcional.
Conclusión: La Gestión Proactiva Asegura la Longevidad del Sistema de Control
Los módulos PLC y DCS son los pilares de la automatización industrial, pero no están exentos de fallas. Comprendiendo los mecanismos comunes de falla, aplicando procedimientos sistemáticos de solución de problemas y adoptando tecnologías de mantenimiento predictivo, las instalaciones industriales pueden mejorar significativamente su resiliencia operativa. La clave es pasar de una postura reactiva a una proactiva, usando datos y mejores prácticas para anticipar problemas antes de que detengan la producción. Este enfoque no solo protege la producción manufacturera, sino que también optimiza los costos de mantenimiento y extiende la vida útil de valiosos activos de control.
Preguntas Frecuentes (FAQ)
-
P1: ¿Cuál es la vida útil típica de un módulo PLC o DCS y cuándo debería considerar su reemplazo?
R1: Bajo condiciones industriales normales (25°C de temperatura ambiente, energía limpia, baja vibración), los módulos electrónicos de estado sólido pueden durar entre 15 y 20 años. Sin embargo, los condensadores electrolíticos en las fuentes de alimentación pueden degradarse después de 8 a 10 años. Considere el reemplazo cuando el módulo muestre signos de falla, cuando el fabricante anuncie fin de vida útil (EOL) o si no puede encontrar repuestos. El reemplazo proactivo durante una actualización mayor de la planta suele ser más rentable que reparaciones de emergencia. -
P2: ¿Cómo puedo diferenciar entre un error de software y una falla de hardware en mi DCS?
R2: Un método confiable es observar el patrón de falla. Las fallas de hardware suelen ser repetitivas y pueden desencadenarse por eventos físicos como vibración o cambios de temperatura. Los errores de software pueden manifestarse después de una descarga de código o cuando se cumplen condiciones específicas del proceso. Use el registro de eventos del sistema. Si un módulo falla y su registro de errores indica "falla de hardware" o "tiempo de espera del watchdog", probablemente sea hardware. Si el error está ligado a un escalón lógico o cálculo específico, probablemente sea software. Cambiar el módulo sospechoso por un repuesto idéntico puede confirmar rápidamente un problema de hardware. -
P3: ¿Qué pasos inmediatos debe tomar un operador si un módulo crítico de entrada analógica comienza a dar lecturas erráticas?
R3: Primero, no lo ignore. Verifique el cableado de campo hacia el sensor en busca de conexiones sueltas o daños. Use un comunicador portátil o un multímetro calibrado para medir la señal directamente en el sensor y compárela con la lectura del PLC. Si la señal del sensor es correcta, el problema probablemente esté en el módulo o su cableado. Aísle el canal si es posible e informe inmediatamente al equipo de mantenimiento. En muchos casos, cambiar a un módulo de respaldo redundante (si está disponible) puede estabilizar el proceso mientras se investiga el módulo principal.
Resumen del Artículo
Este artículo ofrece una exploración profunda de técnicas para la solución de problemas en módulos PLC y DCS dentro de la automatización industrial. Detalla modos comunes de falla en hardware, ofrece un enfoque sistemático de diagnóstico y presenta casos de aplicación reales con resultados cuantificados, como una reducción del 95% en tiempo muerto para una planta química y una reducción del 50% en MTTR para una línea de procesamiento de alimentos. El contenido también cubre las mejores prácticas de instalación, la importancia estratégica del mantenimiento predictivo y recomendaciones expertas para mejorar la confiabilidad a largo plazo del sistema y la eficiencia operativa.
